Externe antenne aansluiten aan Mifi router TP-Link M7350

[GerardHdorp]

Hallo allen,

Daar ben ik weer met een leuk projectje. De vorige keer hebben jullie mij goed geholpen (opgelost) dus ik hoop dat jullie mij opnieuw de juiste weg willen/kunnen wijzen.

Ik heb een mifi router TP-Link M7350. Deze mifi router gebruiken wij op campings in West en Zuid Europa. Doet het prima, zonder poespas. Maar te vaak is de 4G ontvangst (net) onvoldoende om fatsoenlijk te kunnen internetten. Ook soms in Nederland.

Er zijn mifi routers te koop met een externe antenne (de TP-Link M7350 heeft die niet), maar die kosten nogal wat en de reviews zijn wisselend. Dus ik dacht; kan er evengoed geen externe antenne op worden aangesloten? Een LTE 4G antenne voor buiten.

Op Youtube staat een filmpje van een jongen in het (ik vermoed) Indonesisch. Deze jongen heeft een externe antenne aan zijn TP-Link M7350 aangesloten. Mocht je het filmpje willen zien:

YouTube: Tp link M7350 modified masuk external antenna.

Helaas is deze heer alles behalve duidelijk in hoe en wat. Ook in het antwoorden van de gestelde vragen in de comments is hij niet duidelijk of weet hij het niet.

Wat weet ik wel?
Ik heb zes foto's toegevoegd. Twee screenshots uit het filmpje, een foto met bewerking van het binnenwerk van mijn eigen TP-Link M7350, en twee foto's met specificaties.

Foto-1: daar zie je dat hij de batterij niet gebruikt, maar een permanente voeding heeft aangesloten. Dat is niet heel ingewikkeld. Beetje soldeerwerk met een 2-pins USB kabel met open einden. Je ziet op de foto nog twee draadjes (wit en groen) die hij niet gebruikt. Hij gebruikt alleen zwart en rood.

Foto-2:
Deze is belangrijk; daar zie je dat hij twee CRC9 connectoren (male) heeft aangesloten. Deze CRC9 (female) connectoren zitten af fabriek ingebouwd om de router in de fabriek te testen. Aldus een antwoord in de comments. Hier sluit hij de externe antenne aan.

Foto-3:

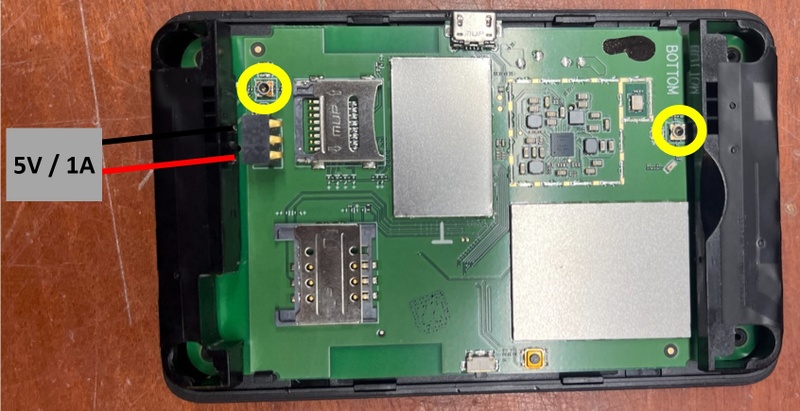

Dat is het binnenwerk van mijn TP-Link M7350. De gele omcirkelingen zijn de CRC9 aansluitingen waar ik de externe antenne(s) op moet aansluiten. Dat zie je ook op foto-2. Ik heb ook de voeding ingetekend.

Foto-4 en -5: specificaties van de TP-Link M7350.

Mijn vragen:
1. Wat voor kabels tussen mijn router en de kabels van de antenne moet ik nemen? RG316 of RG174?
2. Je ziet antennes waar twee kabels uit komen, dus dan kan ik één antenne aansluiten, maar ook antennes waar één kabel uitkomt, dus daar zou ik er twee van kunnen aansluiten. Wat is beter? Of mogelijk? Wat is het verschil?
3. Waar moet ik in dit geval bij de aanschaf van de antenne(s) op letten?
4. In het filmpje zie je op 4:45 dat hij de antenne aansluitingen omwisselt en een nog betere ontvangst krijgt. Waarom? en Hoe kan dat? Zegt dat iets over de antenne die hij gebruikt? Zo ja, wat dan?
5. Do's en Don'ts.

Leuk projectje toch? Ik hoop dat jullie mij op weg willen en kunnen helpen. Ik zal jullie uiteraard op de hoogte houden.

Groet,
Gerard
