Ik ben van plan (zelf) 14 zonnepanelen (Jinko 415Wp) op mijn garagedak te gaan leggen in 2 rijen van 7 panelen.
Het betreft een schuin pannendak op het zuiden zonder schaduw of obstakels.
Er is een 3 fase aansluiting aanwezig. De garage is aangesloten via een 5x6mm2 YMVK kabel van ongeveer 18 meter lengte middels een eigen groep.
In de garage is een verdeelkast aanwezig (ouderwets met draai zekeringen).
Wat ik heb begrepen is dat in deze situatie een string setup goed zou moeten kunnen functioneren.
(Dit werd me ook gedviseerd door Zonnemarkt die eerder offerte hebben gemaakt, maar ik schrok van de prijs
)
Volgens Growatt ShineDesign zou ik uit de voeten moeten kunnen met een Growatt MOD6000TL3-X omvormer.
Mijn vragen:
Is het verstandig om 1 string van 14 panelen te maken, of beter 2 strings van 7? Volgens ShinedDesign kan het allebei. Maar ik twijfel zelf wat aan de lagere opstart panning bij 2 strings op bijvoorbeeld een bewolkte dag. Heeft iemand hier ervaring mee? De omvormer komt op zolder van de garage te hangen, precies er onder op de begane grond heb ik een werkplek. Ik zou het wellicht niet prettig vinden als de omvormer continue gaat pendelen en dit voor meer schakelgeluiden zorgt. Is de kans hierop kleiner met 1 string?
Met 2 strings lijkt het me makkelijker troubleshooten bij eventuele problemen. Vandaar de afweging.
Dan heb ik nog wat vragen over het aansluiten van de omvormer op de verdeelkast in de garage.
Is het aan te raden om van de omvormer naar de verdeelkast ook 5x6mm2 YMVK te gebruiken (deze afstand zal 5 meter zijn. Plus nog de 18 meter van de verdeelkast tot de meterkast in het woonhuis maakt 23 meter in totaal). Of kan een dunnere kabel hier volstaan?
Dan vraag ik me nog af of er op de huidige veerdeelkast een aftakking voor de PV installatie gemaakt kan worden of het wellicht de voorkeur heeft om de verdeelkast compleet te laten vervangen door een moderner exemplaar met daarin een eigen automaat voor de PV installatie. Jullie zullen wel merken dat mijn kennis op dit gebied niet zo geweldig is, dus dit wil ik uitbesteden. Maar zou het wel fijn vinden een beetje een beeld te hebben van hoe dit gaat worden.
Dan als laatste, kan iemand bevestigen dat de Aardleks in de meterkast van het huis OK zijn voor een PV installatie?
Eventuele inzichten of toevoegingen zijn zeer welkom. Alvast bedankt!
Hierbij wat foto's van de situatie:

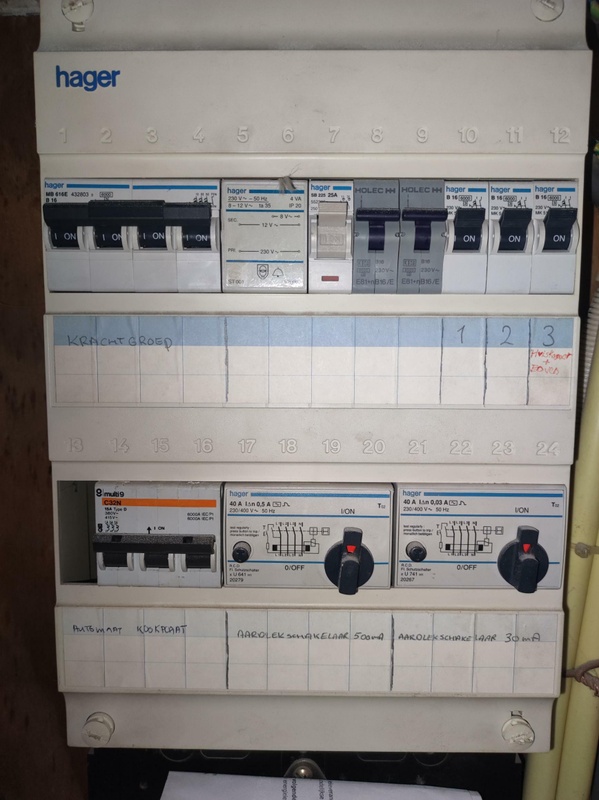

Meterkast woonhuis:
:strip_exif()/f/image/y3g8rdcKHm2izjY1s4KPsp2L.jpg?f=fotoalbum_large)

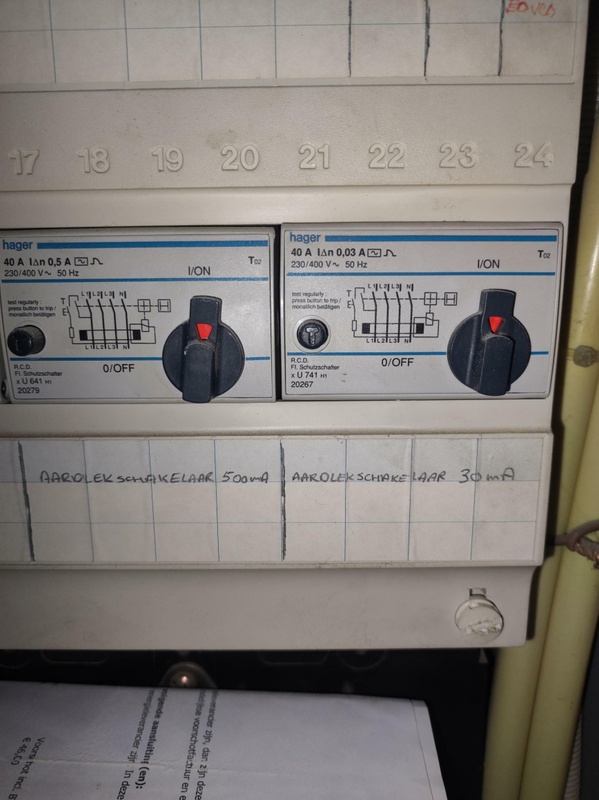

Aardlek schakelaars:
:strip_exif()/f/image/1DykznC75UKI3ZB8baG34Vww.jpg?f=fotoalbum_large)

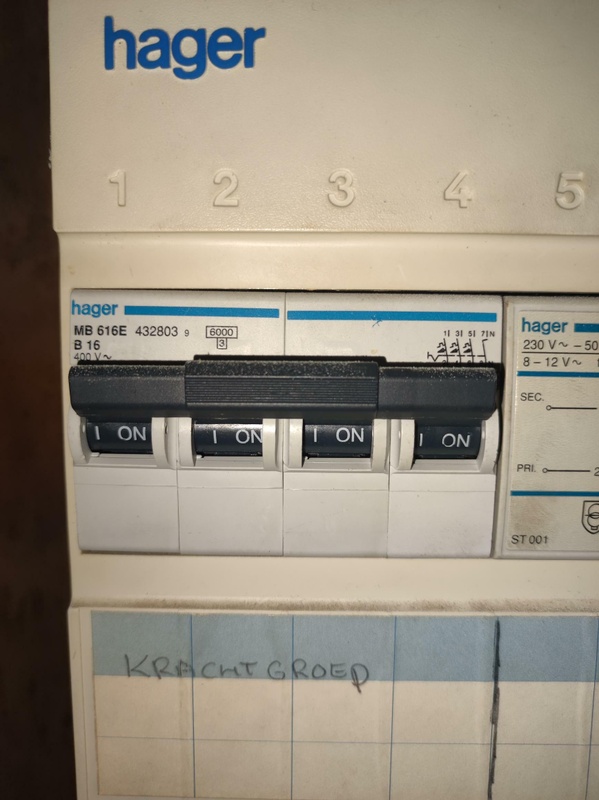

Groep naar garage:
:strip_exif()/f/image/z273lRRmHwy8GC2MG8O6k3sb.jpg?f=fotoalbum_large)
Verdeelkast in garage:
:strip_exif()/f/image/VLB7xJBB6MWzyqiOrpm4Ykqq.jpg?f=fotoalbum_large)
Het betreft een schuin pannendak op het zuiden zonder schaduw of obstakels.
Er is een 3 fase aansluiting aanwezig. De garage is aangesloten via een 5x6mm2 YMVK kabel van ongeveer 18 meter lengte middels een eigen groep.
In de garage is een verdeelkast aanwezig (ouderwets met draai zekeringen).
Wat ik heb begrepen is dat in deze situatie een string setup goed zou moeten kunnen functioneren.
(Dit werd me ook gedviseerd door Zonnemarkt die eerder offerte hebben gemaakt, maar ik schrok van de prijs
)Volgens Growatt ShineDesign zou ik uit de voeten moeten kunnen met een Growatt MOD6000TL3-X omvormer.
Mijn vragen:
Is het verstandig om 1 string van 14 panelen te maken, of beter 2 strings van 7? Volgens ShinedDesign kan het allebei. Maar ik twijfel zelf wat aan de lagere opstart panning bij 2 strings op bijvoorbeeld een bewolkte dag. Heeft iemand hier ervaring mee? De omvormer komt op zolder van de garage te hangen, precies er onder op de begane grond heb ik een werkplek. Ik zou het wellicht niet prettig vinden als de omvormer continue gaat pendelen en dit voor meer schakelgeluiden zorgt. Is de kans hierop kleiner met 1 string?
Met 2 strings lijkt het me makkelijker troubleshooten bij eventuele problemen. Vandaar de afweging.
Dan heb ik nog wat vragen over het aansluiten van de omvormer op de verdeelkast in de garage.
Is het aan te raden om van de omvormer naar de verdeelkast ook 5x6mm2 YMVK te gebruiken (deze afstand zal 5 meter zijn. Plus nog de 18 meter van de verdeelkast tot de meterkast in het woonhuis maakt 23 meter in totaal). Of kan een dunnere kabel hier volstaan?
Dan vraag ik me nog af of er op de huidige veerdeelkast een aftakking voor de PV installatie gemaakt kan worden of het wellicht de voorkeur heeft om de verdeelkast compleet te laten vervangen door een moderner exemplaar met daarin een eigen automaat voor de PV installatie. Jullie zullen wel merken dat mijn kennis op dit gebied niet zo geweldig is, dus dit wil ik uitbesteden. Maar zou het wel fijn vinden een beetje een beeld te hebben van hoe dit gaat worden.
Dan als laatste, kan iemand bevestigen dat de Aardleks in de meterkast van het huis OK zijn voor een PV installatie?
Eventuele inzichten of toevoegingen zijn zeer welkom. Alvast bedankt!
Hierbij wat foto's van de situatie:
Meterkast woonhuis:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/y3g8rdcKHm2izjY1s4KPsp2L.jpg?f=user_large)
Aardlek schakelaars:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/1DykznC75UKI3ZB8baG34Vww.jpg?f=user_large)
Groep naar garage:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/z273lRRmHwy8GC2MG8O6k3sb.jpg?f=user_large)
Verdeelkast in garage:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/VLB7xJBB6MWzyqiOrpm4Ykqq.jpg?f=user_large)
