Advies ontwerp

[Marinus1973]

Beste Mensen,

Naar meer dan een half jaar wachten heb ik eindelijk mijn korte string omvormer binnen . Obv een eerder ontwerp en advies van jullie heb ik gekozen voor een korte string omvormer en zwaardere optimizers.

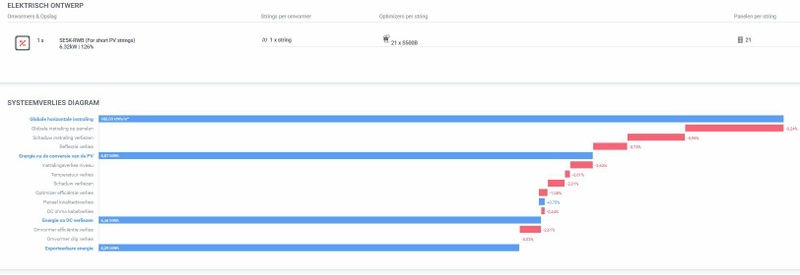

Bijgaand het resultaat van het ontwerp

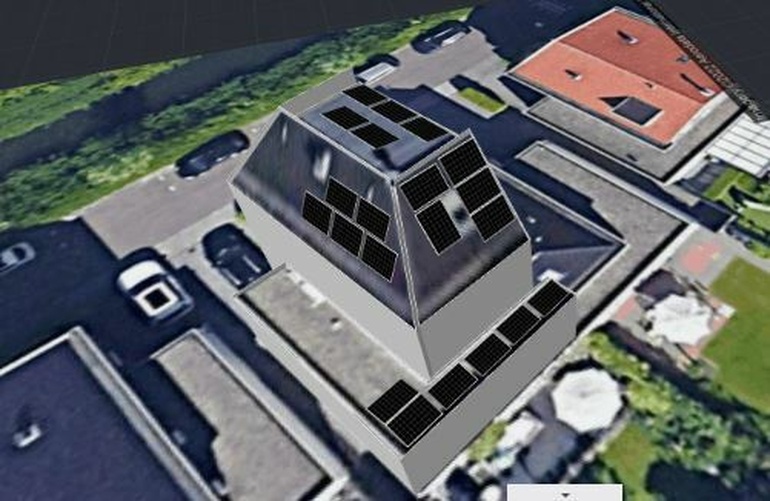

De panelen rond de opstaande dakrand op uitbouw komen verhoogd op een frame te staan ivm schaduwwerking

Zie jullie nog gekke dingen of mogelijkheden voor optimalisatie? Een overdimensionering van 126% moet kunnen toch?

Hartelijk dank.

Marinus

[Ronald]

Designer zegt ja

Zitten geen verdachte zaken in het rapport

[Marinus1973]

Dank voor je snelle reactie Ronald. :-). Ga het in gang zetten

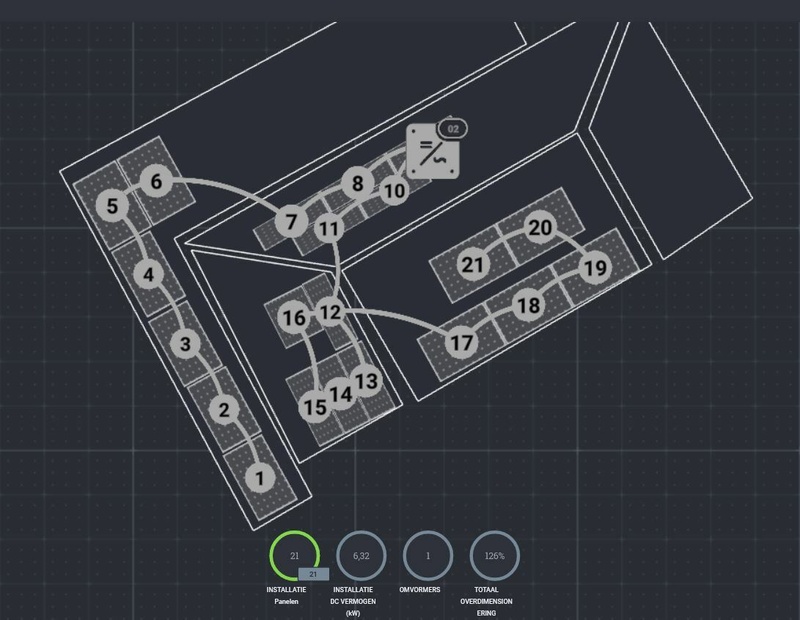

Nog een vraag mbt de stringvolgorde. Automatisch stringontwerper geeft onderstaande aan



Ik had al wat solarkabels getrokken naar de verschillende clusters ;-)

Maakt het wat uit waar ik begin met plus of min (paneel 1 of 21)?

Kan ik binnen een cluster een andere volgorde kiezen? Heb een wat te korte plus kabel liggen om paneel 1 te bereiken (draai paneel1-6 dan om)

Vind het wat zonde om extra connecties/verlengingen te maken als dat niet nodig is of gaan dit soort aanpassingen ten kosten van het rendement?

Alvast bedankt.

[Ronald]

Je wil absoluut inductie lussen voorkomen.
Dus minimaal oppervlak tussen de bekabeling.

Let op! De optimizer naar optimizer kabels vormen deel van de kabels , dus je moet retour langs alles leiden.

Verder boeit het de omvormer niet in welke volgorde dingen zitten. Zolang je maar 21x plus aan min knoopt (dus opletten met de kabels tussen dakdelen)

[Marinus1973]

Okey, dank je Ronald. Goed om te weten.

Ik heb de 4 velden nu zo goed als klaar liggen met optimizers en 1 lange kabel langs alles.

Punt waar ik mee zit en niet uitkom is de aansluiting van de eerste/laatste optimizer die op de omvormer aangesloten word.

De plus (rode kabel) heeft een male aansluiting die de omvormer ingaat, dus een female aan de andere kant.

Deze zou dan logischerwijs aan de plus/ lange kabel met male stekker van de eerste optimizer moeten.
Alleen zo koppel ik + aan +. Welke (denk) fout maak ik hier

[Browny]

Bij de s500b is de lange kabel de plus klem. Als je de kabels aan de optimizers hebt aangesloten en de optimizers met elkaar verbonden zijn . Dan kan je de Dc spanning meten bij de omvormer tussen de 2 kabels. Deze is ongeveer 1VDC per optimizer . Bij jouw 21 optimizers dus ongeveer 21Volt DC. Met je multimeter kan je ook de plus en min kabel bepalen . Als je goed aangesloten bent is de rode plus en de zwarte min . Ook al zou je ze polariteit omgekeerd hebben gemaakt ,voor de werking maakt het niet zolang je de juiste kabel maar aan de juiste klem van de omvormer aansluit. De kleur kabel is voor gebruik niet van belang. Enkel om het overzichtelijk te houden is rood de plus en zwart de min.

[Marinus1973]

Dank voor je reactie Browny :-). Ik zal de string eerst helemaal rondleggen, aansluiten en doormeten. Ik neem aan dat ik die 21 volt dc kan meten zonder aangesloten te zijn op de panelen?

De lange kabel is idd de plus klem en heeft een male connector. En dit zou de juiste kabel/ connector (male) in de omvormer zijn. Ik knoop hierdoor echter + aan +.

Ronald zei eerder "Zolang je maar 21x plus aan min knoopt". Hierdoor vroeg ik mij af of ik goed bezig ben. In de rest van de string knoop ik nl. wel overal + aan -

[Browny]
