Hallo allemaal,
Graag zou ik gebruik maken van de expertise hier op het forum.
Ik ben bezig met het ontwerpen van een setup waarbij zo min mogelijk kabels nodig zijn tussen de apparatuur bij het podium en de zaal.
Ik heb 2 managed switches (1 bij het podium en 1 in de zaal).
Poort 1 van switch 1 (podium) is verbonden met poort 1 van switch 2 (zaal).
Op poort 2 van switch 1 is een digitale stagebox aangesloten, op de overige poorten is andere netwerk apparatuur aangesloten.
Op poort 2 van switch 2 is een digitaal mengpaneel aangesloten, op de overige poorten is andere netwerkapparatuur aangesloten.
De communicatie van de stagebox (poort 2 van switch 1) naar het mengpaneel (poort 2 van switch 2) moet via een aparte VLAN, waar geen ander netwerkverkeer op plaats mag vinden.
Het moet zich dus gedragen alsof er een rechtstreekse kabel vanaf het mengpaneel naar de stagebox loopt.
Het doel is alsvolgt. Ik zou eigenlijk twee kabels tussen het podium en de zaal moeten hebben, daar het mengpaneel en de stagebox eigenlijk direct op elkaar aangesloten moeten zijn en de andere kabel zou dus voor het overige netwerkverkeer zijn. Ik wil echter maar 1 kabel laten lopen.
Ik heb vanuit een forum al het een en ander aan info gekregen, maar ik kom er niet helemaal uit. Hieronder de info vanuit het forum (in het Engels):
"You need managed switches with VLAN support.
You must create a separate VLAN for the SQ’s IO port and the AR2412’s dSnake port across both switches.
Consult your switches’ documentations on how to do this.
Pay special attention to “tagged” and “untagged” settings:
The ports where SQ/AR are connected, are untagged and not member of any other VLAN.

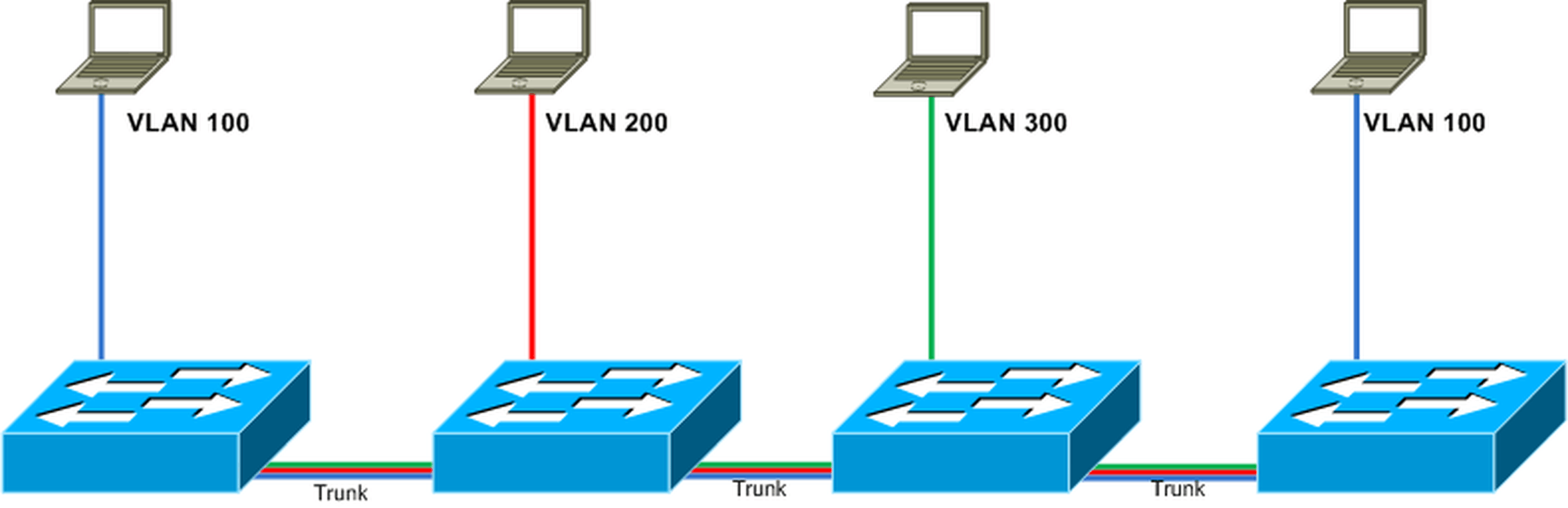

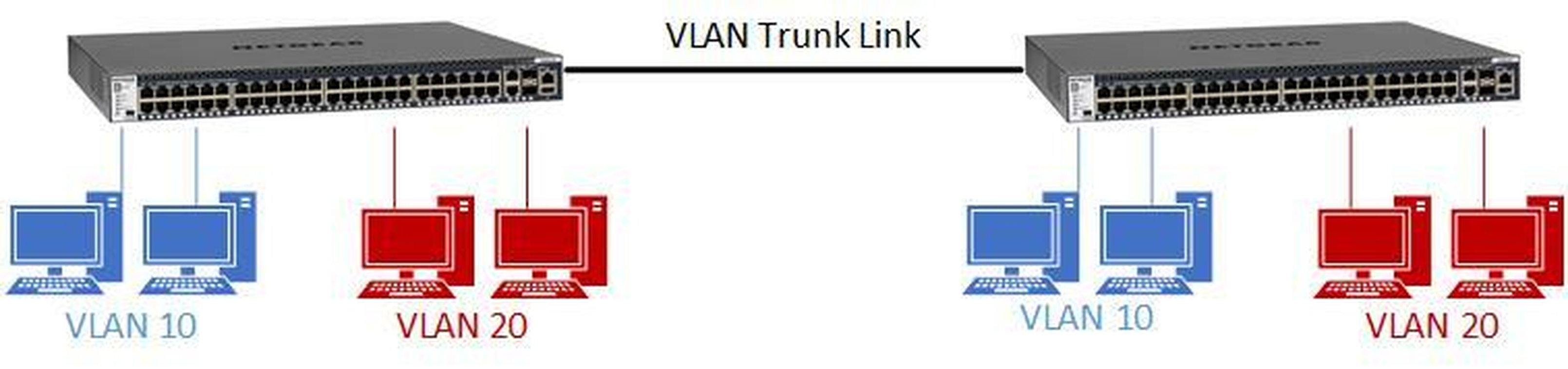

The “trunk” ports carry the dSnake VLAN tagged.
No other ports may be assigned / member of the dSnake VLAN.
The switches must be configured such that no additional traffic is generated on the VLAN.
For example discovery protocols etc must be disabled for the VLAN.
The “backbone” connection between the switches must be Gigabit (or faster).
If the link between the switches has high load, you will get audio problems.
The switchports to which SQ’s IO port and the AR2412 must be set to a fixed link speed of 100 MBit/s.
Otherwise SQ can detect a DX link instead of dSnake.
If that happens the IO screen will show ‘DX’ instead of ‘dSnake’."
De vraag aan de experts hier:
Welke, niet al te dure, managed switches zouden jullie aanraden voor een dergelijke setup en nog belangrijker, hoe zorg ik dat VLAN 1 (stagebox) op switch 1 (podium) alleen communiceert met VLAN 1 (mengpaneel) op switch 2 (zaal) en de rest via een aparte VLAN gaat via 1 kabel tussen de twee switches?
Alvast bedankt.
Mvg Tinjo
