We zijn bezig met een uitbouw, en ik heb mijn twijfel over de aansluiting van de broodjesvloer op de fundering.
Er is nu langs de volledige rand van de broodjesvloer beton gestort boven de funderingsbalk, waar de liggers ook direct op liggen, wat de bovenkant van de vloer verbindt met de fundering via een betonrand van een cm of 15 dik over de hele gevelbreedte.
Aan de andere kant van de fundering rust (ook direct) een betonplaat als ondersteuning voor een overkapping (en buitenblad) Dit staat dus bloot aan de buitenlucht. Tussen de vloer en betonplaat buiten zit wel wat isolatie, maar volgens mij gaat de warmte door de funderingsbalk keihard naar buiten.
:strip_exif()/f/image/MCeezaUa9jIJoPgOpSNnoCUc.jpg?f=fotoalbum_large)
Links is ‘buiten’ rechts is binnen. Degene die e.e.a getekend heeft stelt dat het normaal is. De aannemer beaamt dat en zegt het altijd zo te doen, omdat het constructief nodig is.

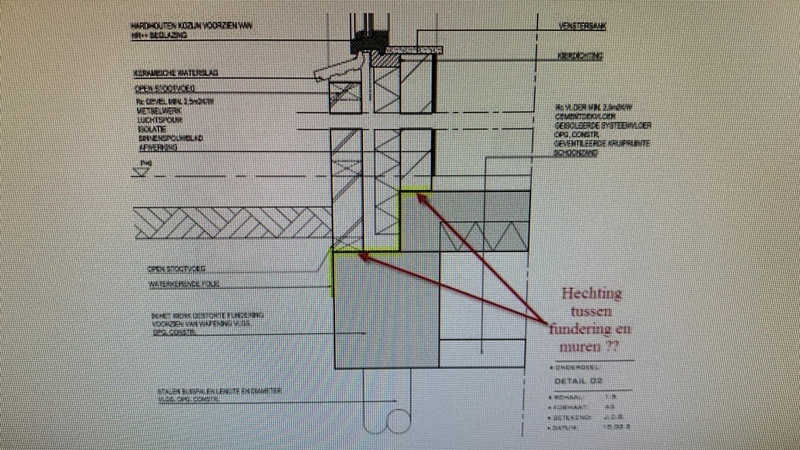

Eerstgenoemde vergelijkt het met onderstaande ‘standaarddetaillering’:
:strip_exif()/f/image/TKc7vPbChdEnXEfIXJfGFD7A.jpg?f=fotoalbum_large)
Ik heb al gevonden dat er zeker betere oplossingen zijn (laagje glasfoam tussen funderingsbalk en vloer bijvoorbeeld), maar perfectie is zeker niet het doel (er zullen in de rest van het huis wel meer koudebruggen zitten, o.a bij de huidige gevel die vergelijkbaar lijkt te zijn opgebouwd). De vraag is vooral of dit echt verkeerd is naar hedendaagse maatstaven.
Er is nu langs de volledige rand van de broodjesvloer beton gestort boven de funderingsbalk, waar de liggers ook direct op liggen, wat de bovenkant van de vloer verbindt met de fundering via een betonrand van een cm of 15 dik over de hele gevelbreedte.
Aan de andere kant van de fundering rust (ook direct) een betonplaat als ondersteuning voor een overkapping (en buitenblad) Dit staat dus bloot aan de buitenlucht. Tussen de vloer en betonplaat buiten zit wel wat isolatie, maar volgens mij gaat de warmte door de funderingsbalk keihard naar buiten.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/MCeezaUa9jIJoPgOpSNnoCUc.jpg?f=user_large)
Links is ‘buiten’ rechts is binnen. Degene die e.e.a getekend heeft stelt dat het normaal is. De aannemer beaamt dat en zegt het altijd zo te doen, omdat het constructief nodig is.
Eerstgenoemde vergelijkt het met onderstaande ‘standaarddetaillering’:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/TKc7vPbChdEnXEfIXJfGFD7A.jpg?f=user_large)
Ik heb al gevonden dat er zeker betere oplossingen zijn (laagje glasfoam tussen funderingsbalk en vloer bijvoorbeeld), maar perfectie is zeker niet het doel (er zullen in de rest van het huis wel meer koudebruggen zitten, o.a bij de huidige gevel die vergelijkbaar lijkt te zijn opgebouwd). De vraag is vooral of dit echt verkeerd is naar hedendaagse maatstaven.
