HDD pcb reparatie

[Jimbodiah]

Hallo Tweakers!


Ik heb een seagate 8TB die niet meer wil draaien, nu is dat waarschijnlijk een diode of nul-weerstand op de PCB.

Weten jullie of er iemand in NL is die deze PCB zou kunnen repareren? Die data-recovery bedrijven vragen allemaal €500, maar ik zag vervangende PCBs al voorbij komen voor €25 op ebay van hetzelfde type drive.

Alle info welkom


Jimbo

[99ruud99]

Hoe belangrijk is de data die op de drive staat?

[Jimbodiah]

Als die niet belangrijk was had ik hem al in de kliko gedaan Heb al een vervanger voor de drive, wil enkel de data nog over kunnen zetten als het kan, dan gaat hij alsnog de kliko in.

[SA007]

Dat is niet echt een antwoord, is het 'ik zou het graag terughebben maar heeft geen waarde', 'de data is geld waard' of 'de data is onvervangbaar (en mij x waard)'.

25 euro is niet veel, maar je kan al heel lang niet meer bij een hdd zomaar een ander printje erop schroeven, je moet selectief componenten overzetten.
Een diode/weerstand/zekering kan je prima gewoon doormeten met een multimeter, daar hoef je geen 25 euro voor uit te geven.

Overigens is werving op het forum niet de bedoeling, daarvoor is V&A, opties bespreken kan prima maar als je letterlijk gewoon iemand zoekt die het werk voor je doet moet je een vraagadvertentie op V&A zetten.

[MaD_co]

Bij een vervangende PCB moet je op zijn minst de eeprom omwisselen met je huidige PCB.
hierop staat de hardeschijf "kalibratie" geprogrammeerd i.v.m de hoge data dichtheid is dit echt nodig om alles goed te kunnen lezen.

[pennywiser]

Gaat niet lukken, ook de firmware moet kloppen met de drive.

[Tonne]

Als de data belangrijk is, dan zou ik toch echt gaan voor de 500 euro optie. Wat als je zelf de schijf sloopt doordat je het niet goed doet? Zoals al gezegd is zo’n schijf PCB iets meer dan een printplaatje. Er zijn binnen een serie al verschillende versies. En er wordt schijf-specifieke data opgeslagen.
Als het enkel die diode is, dan ziet een gespecialiseerd bedrijf dat ook en zijn de kosten relatief laag.
Zelf heb ik goede ervaringen met Ontrack.

[Accretion]

Eigenlijk simpel.

Als de data op de schijf meer waard is dan €500,- dan speel je blijkbaar quitte bij een recovery bedrijf.

Als de data op die schijf minder waard is, kun je zelf wat aanklooien, maar dan wel de data voor verloren aannemen.

Én voortaan een fatsoenlijke backup regelen.

[MsG]

pennywiser schreef op vrijdag 5 mei 2023 @ 22:20:
Gaat niet lukken, ook de firmware moet kloppen met de drive.

Ligt helemaal aan de schijf. Hier al eens met success een donorboard ingezet na soldering van de bios -chip.

Welke schijf gaat het exact om? En bedenk dat je na verneuken met budgettaire opties in potentie verder van huis kan zijn dan wanneer je er meer voor betaald. Vind je dat helemaal prima en een leuke gok, dan kan je zeker geld besparen. Maar je kan het juist ook oneindig duurder maken bij de professionele recovery, door het eerst door hobbybob te laten doen. Hou je van een gokje of hou je van zekerheid?

[pennywiser]

MsG schreef op zaterdag 6 mei 2023 @ 09:58:
[...]


na soldering van de bios -chip.

Je kan inderdaad niet 1 op 1 een pcb zetten, dan moet je wel eerst de bios chip meenemen. Nadeel is dat deze steeds kleiner worden. Ten tijde van 120GB schijven waren ze nog zelf te solderen.

[ Voor 36% gewijzigd door pennywiser op 06-05-2023 11:42 ]

[MsG]

Tegenwoordig vaak zoiets:



Op zich nog goed te doen, maar zou het uitbesteden aan een Tweaker als je hem al zelf wil swappen.

[Jiggaman]

Ook zonder bios chip kan het. Ik heb het ooit met een 320gb wd schijf gedaan. Bordje van het zelfde type er op en met vallen en opstaan de data eraf. Maar het blijft altijd een groot risico natuurlijk. En zal zeker niet altijd lukken. Wellicht. Met nieuwe schijven helemaal niet meer. Calibratie is steeds belangrijker geworden.

[Jimbodiah]

De data is is niet zo belangrijk.

Overigens gaat het hier juist om een backup HDD die ik op de plank had liggen en niet meer op wil starten toen ik hem nodig had. Dus die "zorg voor een goede backup" opmerking is weer zo'n loze kreet.

Heb hier zo'n 10 sets HDDs waarvan 1 origineel en 1 backup steeds. Echter blijken voornamelijk Seagates enorm last te hebben van die "no spin" kwaal, zelfs bij <100 uur gebruik. Dit is denk ik al de derde seagate die de kliko in gaat in de laatste 4-5 jaar. Was bezig om de kleine oude 1-4TB schijven over te zetten naar 8/16TB schijven en liep toen tegen die ene 8TB aan die niet meer wil draaien.

Het is een 100802503 revA pcb voor de 8TB Seagate Barracuda ST8000DM004 (2CX188-300).

[Sine]

Ook data die op de plank ligt blijft niet oneindig houdbaar, dit soort grote schijven hebben al eerder last van bit rot.

Die transorb en links die uitfikken zijn nog wel te vervangen, maar die gaan enkel stuk bij verkeerd aansluiten.
Externe drives die perongeluk de 19V adapter van de laptop gezien hebben bijvoorbeeld.

Dat lijkt hier allemaal niet het geval, dus ik geef die route van repareren extreem weinig kans van slagen.

[Waterbeesje]

Jimbodiah schreef op zondag 7 mei 2023 @ 15:20:
De data is is niet zo belangrijk.

Overigens gaat het hier juist om een backup HDD die ik op de plank had liggen en niet meer op wil starten toen ik hem nodig had. Dus die "zorg voor een goede backup" opmerking is weer zo'n loze kreet.

Heb hier zo'n 10 sets HDDs waarvan 1 origineel en 1 backup steeds. Echter blijken voornamelijk Seagates enorm last te hebben van die "no spin" kwaal, zelfs bij <100 uur gebruik. Dit is denk ik al de derde seagate die de kliko in gaat in de laatste 4-5 jaar. Was bezig om de kleine oude 1-4TB schijven over te zetten naar 8/16TB schijven en liep toen tegen die ene 8TB aan die niet meer wil draaien.

Het is een 100802503 revA pcb voor de 8TB Seagate Barracuda ST8000DM004 (2CX188-300).

Sorry dat ik toch de opmerking maak, maar 1 is geen als het om backups gaat imo.
Dat ervaar je nu zelf: die ene backup is mogelijk naar zijn grootje en de originele data is iets mee (anders zou je niet deze backup willen gebruiken). Met een tweede backup zou je minder risico hebben dat de beide schijven falen. Nadeel: het kost wat meer.
Tevens zou je ook (minimaal) een backup offsite willen hebben (tuinhuisje, ouders, mogelijk is cloud een overweging) voor het geval dat je huis er niet meer is (brand oid).

m.b.t. waar de reparaties mogelijk te doen zijn zou je kunnen kijken naar een doe het zelf lab. Daar kom je nog wel eens mensen tegen die veel ervaring hebben maar geen eigen werkruimte, en die willen zo iets nog wel eens doen voor een sixpack of big mac. Tevens heeft zo'n lab dus alle benodigde apparatuur voor het doormeten en uitvoeren van de reparatie.

[MaD_co]

MsG schreef op zaterdag 6 mei 2023 @ 09:58:
[...]


Ligt helemaal aan de schijf. Hier al eens met success een donorboard ingezet na soldering van de bios -chip.

En op welke chip zou die firmware staan denk je?

[RafkeP]

Ik geef je graag mijn ervaring mee.

Destijds had ik 2 identieke Seagate HDs opgeblazen door ze op de verkeerde poort aan te sluiten van mijn modulaire voeding. Contact opgenomen met Seagate voor reparatie en die waren alleen bereid om data recovery te doen voor een astronomische prijs (maal 2).

Via Tweakers V&A had ik toen een andere tweaker gevonden die een identieke HD (partnumber + revisie) wou verkopen. Ik heb toen geprobeerd de PCB van de werkende HD te wisselen met de PCBs van mijn HDs, maar zonder resultaat.

Jaren later vond ik toevallig een artikel over Seagate HDs waarin men sprak over een overspanningsbeveiliging (een fuse of een diode, ik weet het niet meer precies).
Door deze over te knippen met een tangetje zou de HD terug werken.

Ik heb dit dan geprobeerd op mijn 2 defecte HDs en zo toch nog 1 aan de praat gekregen.
Tot mijn verbazing moest ik vaststellen dat de andere ook werkte met de gerepareerde PCB van de andere.

Ik heb dus (met veel geluk) al mijn data kunnen recoveren.

[MsG]

MaD_co schreef op maandag 8 mei 2023 @ 11:58:
[...]


En op welke chip zou die firmware staan denk je?

Dat snap ik, maar ik reageer op jouw "gaat je niet lukken." Het gaat dus wel degelijk lukken, als je maar eveneens de bios chip overzet. De paniekzaaierij dat het sowieso niet kan, lijkt me vrij onnodig.

[rikster]

Is het niet een kwestie van 'plakkende' koppen? Het is erg lang geleden, maar ergens begin jaren '90 hadden we een hele serie Seagate schijven (van wel 240 MB!) die daar last van hadden (iets met verkeerde smering, als ik het me goed herinner). Natuurlijk stond daar net de laatste versies van programma's op die de programmeur in kwestie aan het schrijven was in het bedrijf waar ik toen werkte. Dat was toch al gauw een hele dag productieverlies
Mijn 'oplossing' toen? Eerst schudde ik de schijf (na uitbouw) voorzichtig heen en weer en daarna liet ik de schijf voorzichtig (en steeds ietsje minder voorzichtig) van een zekere hoogte vallen terwijl ze onder spanning stonden. Natuurlijk neem je dan het risico van een head-crash voor lief, dus bezint eer ge begint! Maar ze draaiden daarna wel en de gereedstaande backup schijven (we hadden geluk) bleken alle data overgenomen te hebben tijdens het klonen. En daarna restte de kliko voor die schijf. Uiteraard betekende dat ook dat alle andere schijven van dat type voor het zover kwam werden gekloond én vervangen...

[dannx1986]

MsG schreef op zaterdag 6 mei 2023 @ 11:50:
Tegenwoordig vaak zoiets:

[Afbeelding]

Op zich nog goed te doen, maar zou het uitbesteden aan een Tweaker als je hem al zelf wil swappen.

Dat is een SOIC-8 chip.

Daar heb je een CH341A bios/firmware programmer voor met SOIC-8 clip die je gewoon op de bestaande chip kunt zetten zonder te solderen https://laptopzelfsamenst...s-firmware-programmer-3v/

Chip uitlezen, opslaan en op de andere bios weer inlezen met een programma zoals AsProgrammer/NeoProgrammer.

[ Voor 12% gewijzigd door dannx1986 op 17-05-2023 15:50 ]

[WEBGAMING]

dannx1986 schreef op woensdag 17 mei 2023 @ 15:36:
[...]

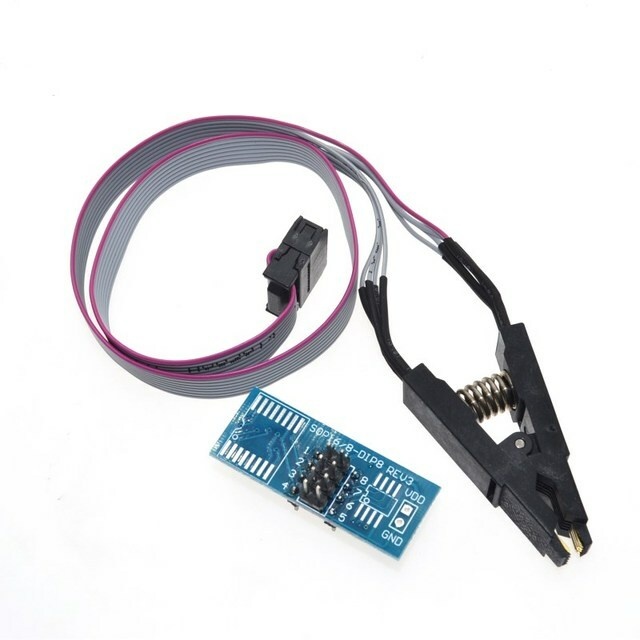

Daar heb je een bios/firmware programmer voor die je gewoon op de bestaande chip kunt zetten (SOIC-8 clip) zonder te solderen https://laptopzelfsamenst...s-firmware-programmer-3v/

Chip uitlezen, opslaan en op de andere bios weer inlezen met een programma as AsProgrammer/NeoProgrammer.

[Afbeelding]

[Afbeelding]

Meestal werkt dat niet als de chip nog op het bord zit.

[dannx1986]

WEBGAMING schreef op woensdag 17 mei 2023 @ 15:48:
[...]

Meestal werkt dat niet als de chip nog op het bord zit.

Meestal werkt dat wel bij mij

Hoeft ook geen power op het pcb board te staan, die komt van de programmer.
Je moet alleen opletten of de chip 5v of 3.3v is.
Dat kun je dan weer in de spec sheet lezen.

[ Voor 29% gewijzigd door dannx1986 op 17-05-2023 15:57 ]
