Aansluiten wissel wissel schakelaar

[DKSR]

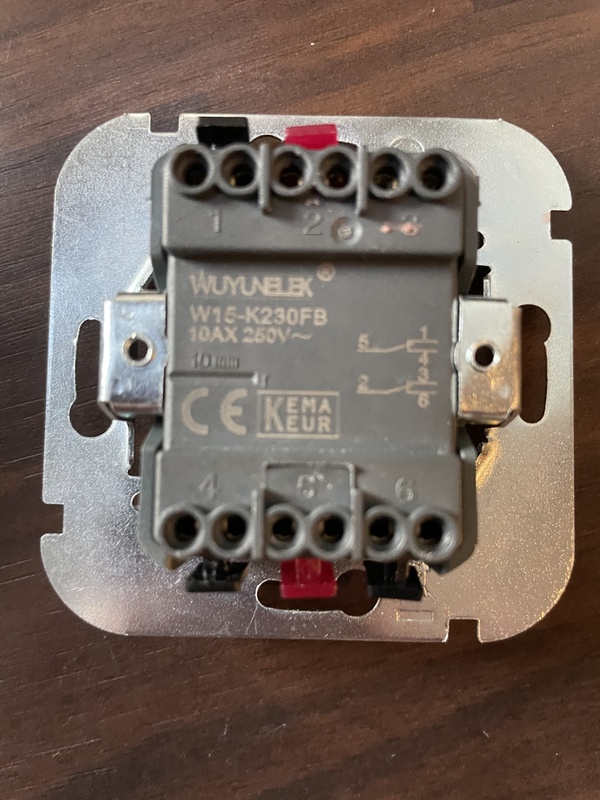

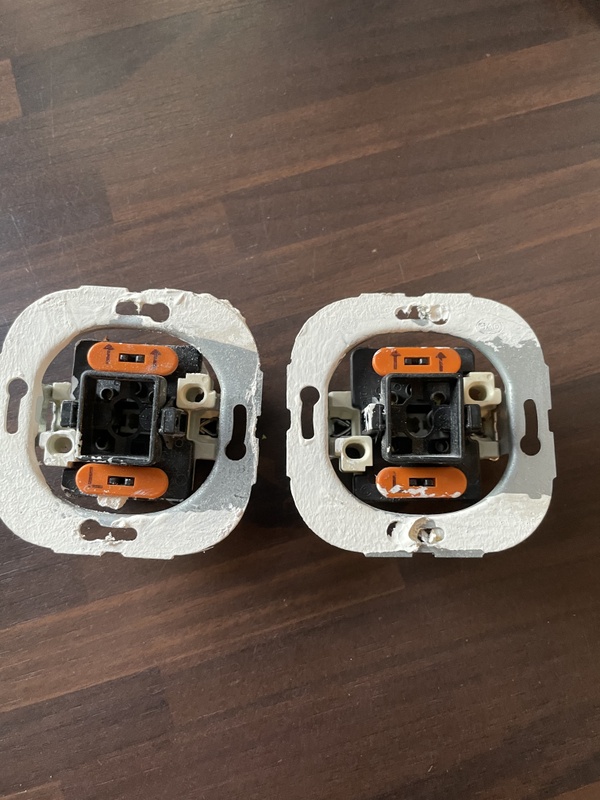

Wie kan deze leek helpen? Wij hebben in onze gang een nieuw wandje geplaatst en in de oude situatie zat er 1 wandcontactdoos met 4 draden (3x zwart en 1x groen) en hier zaten 2 schakelaars op aangesloten, 1 voor het lamp in de gang en de ander om het licht op de 1e verdieping aan of uit te zetten. Toen ik deze 2 schakelaars ging demonteren zat er 1 bruine losse draad volgens mij aangesloten tussen beide schakelaars. Nu hebben we een nieuwe wissel wissel schakelaar gekocht maar weten nu niet hoe deze aan te sluiten. Wie kan ons helpen? Hieronder een foto van de 2 oude schakelaars en 1 van de nieuwe

[Groentjuh]

Dat gaat niemand je precies kunnen vertellen denk ik.

Ik zou op basis van de beschrijving 2 x zwart en 1 x bruin (voor 1970 was dat groen zoals bij jullie) in de WCD verwachten. De derde zwarte zou kunnen indien je een van deze twee lampen ook met een andere schakelaar zou kunnen aan- en uitzetten. Kon dat?

De bruine draad tussen de schakelaar was om de bruine draad (bij jullie groen) aan beide schakelaars te verbinden met L. In de nieuwe situatie moet dat aan die aan 2 en 5. De groene draad in de WCD moet dan in de andere aansluiting van 2 of 5.

De zwarte draden moet je weten waar ze heengaan. In principe als je een kroonsteentje o.i.d. hebt kun je het testen. Verbind met het kroonsteentje één zwarte kabel met de groene kabel en zet de zekering aan. Als het goed is gaat er een lamp branden. Eventueel pas na het omzetten van die al dan niet bestaande schakelaar waarmee je een van de lampen ook kon bedienen.

[ Voor 21% gewijzigd door Groentjuh op 04-05-2023 15:44 ]

[lordgandalf]

was het een draad op een schakelaar of tussen twee schakelaars kan zijn dat ze de bruine stroomdraad door hebben geconnect naar de tweede schakelaar voor de +. en dan een van de twee schakelaars gebruikt als een hotel schakeling of als een enkele schakelaar. niet echt de schoonheidsprijs maar goed.

[fredhuizinga]

Ik denk dat je met wandcontactdoos bedoelt een inbouwdoos in de wand waar de twee oude schakelaars op zaten, 1 schakelaar wisselt met een schakelaar boven en 1 schakelaar is voor de lamp in de gang beneden. Wat je zou moeten doen is eerst uitvinden welke zwarte draad voor de enkele lamp beneden is, dat kan door 1 van de zwarte draden te verbinden met de groene. Als het goed is doet 1 zwarte niks, 1 zwarte gaat de lamp boven aan en 1 zwarte gaat de lamp beneden aan. Nu je dit weet kun je de ene zwarte draad voor beneden aansluiten op aansluiting 4 van je nieuwe schakelaar, de andere twee zwarte sluit je aan op 3 en 6. De groene sluit je aan op 2 met een bruggetje naar 5. Dan zou het weer moeten werken en kun je ook wisselen met de schakelaar boven.

[fastedje]

[quote]DKSR schreef op donderdag 4 mei 2023 @ 15:24:
Wie kan deze leek helpen?
[quote]

Wat je zoekt is een hotelschakeling zoals deze:
https://zomaakjehetzelf.n...13/10/hotelschakeling.jpg


Je moet even nameten bij de schakelaars wat het middencontact is en wat de tweewisselcontacten zijn.

Met een simpele multimeter met weerstanssmeting kan je dat makkelijk doen (heb je er geen dan koop je er een voor habbekrats uit de grabbelbak).

Uiteraard meten als de schakelaars los zijn en nooit onder spanning

De 2 wisselcontacten van elke schakelaar verbind je met zwarte schakeldraden. Van een schakelaar doe je de bruine fase draad aan het middencontact. Het middencontact van de andere schakelaar verbind je met de fase van je lamp met een zwarte schakeldraad

Wel altijd de groepschakelaar in de meterkast uitzetten, deur op slot en in je eigen zak stoppen. Meet ook eerst met een speciale spanningszoeker-schroevendraaier of de fase echt van de spanning af is. Zo'n spanningszoeker is ook weer in de grabbelbak te vinden.

Ik zietrouwens op een van je fotos dat je een dubbele wisselschakelaar hebt: Pen 2 en pen 5 zijn je middencontacten de andere zijn de wisselcontacten.
Je hebt dus 2 dubbele wisselschakelaars, waarvan je er bij elke schakelaar maar 1 van de twee hoeft te gebruiken.

[ Voor 10% gewijzigd door fastedje op 04-05-2023 19:28 ]

[Ricko1]

Met een bruine draad contacten 2 en 5 doorverbinden. Daar de bruine (groen is van voor 1970) fase draad bij op.

De twee zwarte draden van de wisselschakeling naar boven op contacten 1 en 4 (op de 1e verdieping zit dan ook een schakelaar voor die lamp?)
Zwarte draad van gang lamp op contact 3 of 6 (bepaalt of omhoog aan of uit is)

[ Voor 10% gewijzigd door Ricko1 op 04-05-2023 19:34 ]

[Onbekend]

3 zwarte draden en een groene draad? En tussen die schakelaars onderling een bruine draad?
Bij een oud huis is de groene draad de fase. Deze sluit je op contact 2 aan, en je doet een draad tussen 2 en 5.

Die 3 zwarte draden is waarschijnlijk eentje voor de lamp in de gang, en 2 voor de wisselschakeling naar de lamp op de eerste verdieping.
Je moet experimenteel uitzoeken welke zwarte draden in welke aansluiting (1, 3, 4 en 6) moeten komen.

Sluit eerst een willekeurige zwarte draad op aansluiting 4 aan, en kijk of dat de lamp in de gang is. Zo niet, haal die draad dan los en probeer het dan met een andere zwarte draad totdat je de draad van de lamp in de gang hebt gevonden.

De andere 2 zwarte draden sluit je aan op aansluiting 3 en 6. (Maakt niet uit hoe om.)

(Hiermee kan je rustig experimenteren, want doordat je geen blauwe draad hebt is er geen kans op kortsluiting. Let er wel op dat je met 230V werkt, dus wel levensgevaarlijk om zomaar een draad vast te pakken. )

[sypie]

Ten eerste: doe jezelf een plezier en trek nieuwe draden: bruin voor de fase, zwart voor de schakeldraad, blauw voor de nul en groen geel voor de aarde. Breng dit voor die groep meteen helemaal in orde tot aan je automaat of zekering.

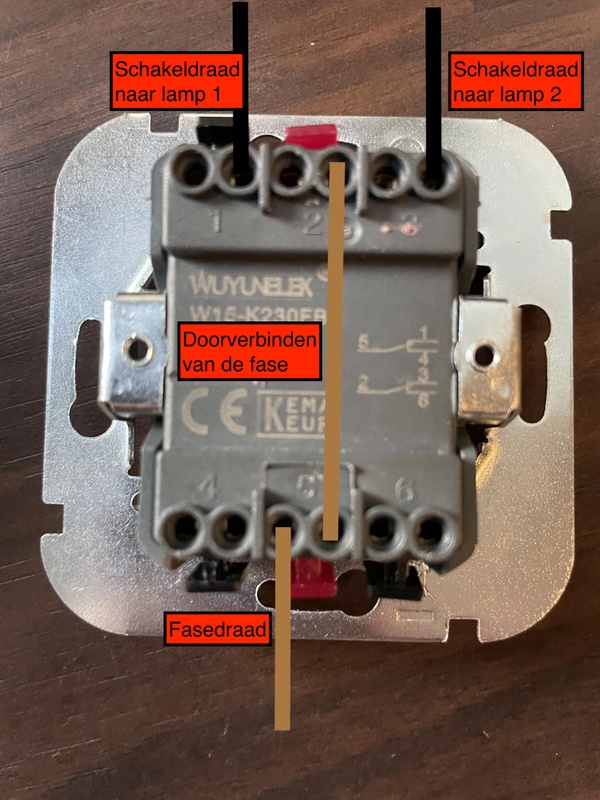

Verder, als we de nieuwe kleuren gebruiken zou je zoiets moeten krijgen. Je kunt de fase ook op nummer 2 aansluiten en dan doorverbinden naar nummer 5. Dit is om het even.

[SMSfreakie]

sypie schreef op donderdag 4 mei 2023 @ 19:40:
Ten eerste: doe jezelf een plezier en trek nieuwe draden: bruin voor de fase, zwart voor de schakeldraad, blauw voor de nul en groen geel voor de aarde. Breng dit voor die groep meteen helemaal in orde tot aan je automaat of zekering.

Verder, als we de nieuwe kleuren gebruiken zou je zoiets moeten krijgen. Je kunt de fase ook op nummer 2 aansluiten en dan doorverbinden naar nummer 5. Dit is om het even.
[Afbeelding]
[/quote]

Brug tussen 2 en 5 inderdaad..

1 of 4 naar de lamp in de hal welke geen onderdeel is van de wiselschakeling

3 en 6 naar de 2de schakelaar op de verdieping... welke de 2de wisselschakelaar in de schakeling is..

en draden vervangen is een hoop werk, en ook niet echt nodig, tenzij je natuurlijk door de tijd heen eigenlijk te korte draden in je inbouwdoos / lasdoos krijgt om deze nog fatsoenlijk te kunnen aansluiten.

anders is het eigenlijk gewoon kapitaal vernietiging..

[sypie]

Ach ja, even niet nagedacht over de beide zwarte draden voor de wisselschakeling van de lamp op de verdieping. Nou ja, dan inderdaad 3 en 6 voorzien van een zwarte draad die naar de schakelaar op de verdieping gaat.

En over het vervangen van de draden: Met oude en nieuwe kleuren door elkaar is geen optie. Daarom de oude vervangen, zo groot is die klus niet. Even met z'n tweetjes, duwen en trekken met de oude draad als trekdraad. Dat scheelt enorm veel werk.

[SMSfreakie]

sypie schreef op donderdag 4 mei 2023 @ 20:02:
Ach ja, even niet nagedacht over de beide zwarte draden voor de wisselschakeling van de lamp op de verdieping. Nou ja, dan inderdaad 3 en 6 voorzien van een zwarte draad die naar de schakelaar op de verdieping gaat.

En over het vervangen van de draden: Met oude en nieuwe kleuren door elkaar is geen optie. Daarom de oude vervangen, zo groot is die klus niet. Even met z'n tweetjes, duwen en trekken met de oude draad als trekdraad. Dat scheelt enorm veel werk.

hoezo is dat geen optie....?

[sypie]

Als ik me goed heb laten informeren staat dat in de NEN1010 deel 5. Oude en nieuwe kleuren mag je niet door elkaar gebruiken. Dus, de hele groep vervangen. (niet je hele woning...)
