Aanleggen zonnepanelen

[Razor109]

Ik heb het volgende plan om te gaan aanleggen, enige waar ik over twijfel is de opstart-spanning met huidige concept.

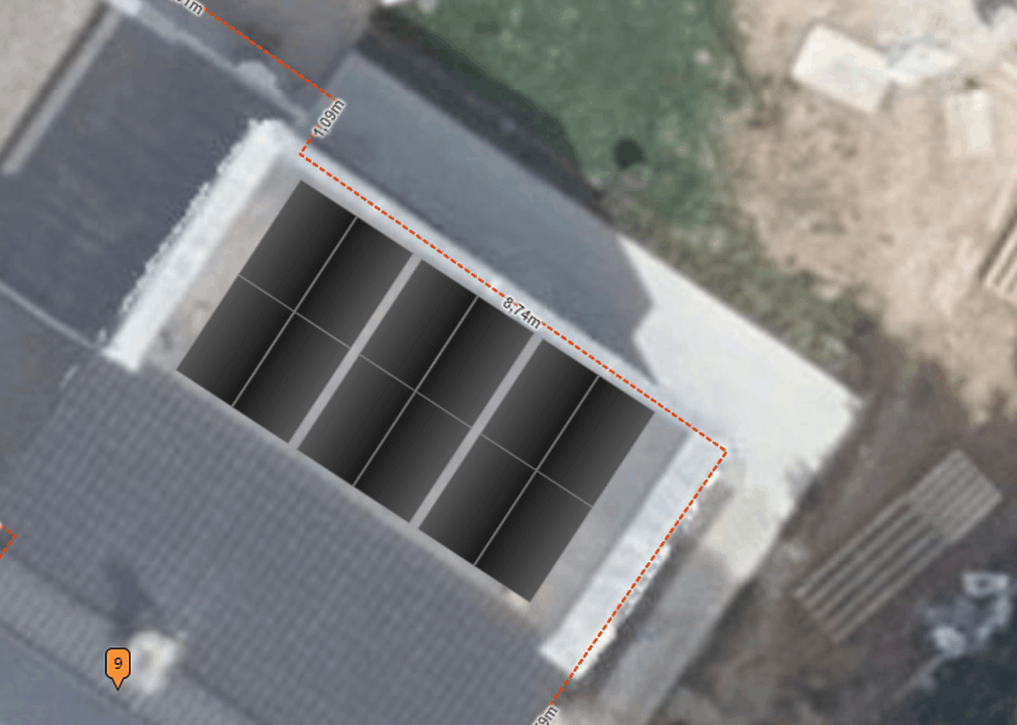

Ik heb reeds 16 panelen op het schuine dak op zuiden met 4900kw opbrengst per jaar, en wil uitbreiden. Plan is om 12 panelen op het plat dak in Oost-West bij te leggen voor meer panelen en betere spreiding oiver de dag.

Hierbij wil ik de panelen in 2 strings leggen. (oost en west een string). Totale plan 12 panelen, 6 per string.

Nu het volgende bedacht:

12 x Denim 460 WP panelen (https://denimsolar.nl/wp-...ack-white-NL-V2410221.pdf)

1x growatt mod 5000tl3-xh (https://www.solar-nu-webs...xh-2021-eng-solarnunl.pdf)

Ik zag in de specificatie van de omvormer een opstartspanning van 160v. de Denim panelen specificeren

MPP spanning (Vmpp) (V) 35.08
Nullastsspanning (Voc) (V) 41.63

Bij 6 panelen per string en zonder schaduw. zou het dus op 210 - 240 v uitkomen en zou voldoende moeten zijn? Echter is dit dan alleen bij maximale productie zon licht, start het systeem dan ook op bij minder sterk zonlicht? Of hoe moet ik dit zien?

Ik heb de panelen en omvormer besteld, maar begon nu te twijfelen of het zo het beste is om te leggen of dat een andere omvormer beter zou zijn hiervoor?

[ Voor 8% gewijzigd door Razor109 op 26-04-2023 15:42 ]

[Uszka]

Ligt het plat dak aan de NNO kant van het huis?

[Razor109]

Uszka schreef op woensdag 26 april 2023 @ 15:32:
Ligt het plat dak aan de NNO kant van het huis?

goede vraag,

op plaatje is zuiden onder.

En punt van het dak is erg flauw (nokhoogte 190cm tov plat dak, met sketchup schaduwberekening gemaakt en zo gekeken en komt nauwelijks schaduw alleen laat okt / dec - jan.

[ Voor 30% gewijzigd door Razor109 op 26-04-2023 15:38 ]

[Wessel0101]

Het is inderdaad belangrijk om te controleren of de opstartspanning van de omvormer compatibel is met de MPP-spanning van de zonnepanelen. In jouw geval is de MPP-spanning van de Denim 460 WP panelen 35.08 V, wat betekent dat de minimale opstartspanning van de omvormer 35.08 V moet zijn.

Hoewel de opstartspanning van de Growatt mod 5000tl3-xh 160 V is, is het belangrijk om op te merken dat de omvormer een MPPT-tracking (Maximum Power Point Tracking) heeft die de MPP-spanning van de zonnepanelen continu bewaakt en aanpast om ervoor te zorgen dat het maximale vermogen uit de zonnepanelen wordt gehaald, ongeacht de lichtomstandigheden. Daarom zou de omvormer, zelfs bij minder sterk zonlicht, in staat moeten zijn om de juiste opstartspanning te genereren om de zonnepanelen te laten werken.

Het lijkt erop dat de omvormer compatibel is met de Denim 460 WP panelen, dus je zou de installatie op deze manier kunnen uitvoeren. Echter, als je je nog steeds zorgen maakt over de opstartspanning, kan je overwegen om contact op te nemen met de leverancier of installateur voor advies.

Als alternatief kan je ook overwegen om een omvormer te kiezen die een lagere opstartspanning heeft om er zeker van te zijn dat deze compatibel is met de MPP-spanning van de zonnepanelen. Het is belangrijk om te onthouden dat de juiste afstemming van de omvormer op de zonnepanelen een cruciale rol speelt bij het maximaliseren van de opbrengst van je zonnepanelensysteem.

[Razor109]

Wessel0101 schreef op woensdag 26 april 2023 @ 15:42:
Het is inderdaad belangrijk om te controleren of de opstartspanning van de omvormer compatibel is met de MPP-spanning van de zonnepanelen. In jouw geval is de MPP-spanning van de Denim 460 WP panelen 35.08 V, wat betekent dat de minimale opstartspanning van de omvormer 35.08 V moet zijn.

Hoewel de opstartspanning van de Growatt mod 5000tl3-xh 160 V is, is het belangrijk om op te merken dat de omvormer een MPPT-tracking (Maximum Power Point Tracking) heeft die de MPP-spanning van de zonnepanelen continu bewaakt en aanpast om ervoor te zorgen dat het maximale vermogen uit de zonnepanelen wordt gehaald, ongeacht de lichtomstandigheden. Daarom zou de omvormer, zelfs bij minder sterk zonlicht, in staat moeten zijn om de juiste opstartspanning te genereren om de zonnepanelen te laten werken.

Het lijkt erop dat de omvormer compatibel is met de Denim 460 WP panelen, dus je zou de installatie op deze manier kunnen uitvoeren. Echter, als je je nog steeds zorgen maakt over de opstartspanning, kan je overwegen om contact op te nemen met de leverancier of installateur voor advies.

Als alternatief kan je ook overwegen om een omvormer te kiezen die een lagere opstartspanning heeft om er zeker van te zijn dat deze compatibel is met de MPP-spanning van de zonnepanelen. Het is belangrijk om te onthouden dat de juiste afstemming van de omvormer op de zonnepanelen een cruciale rol speelt bij het maximaliseren van de opbrengst van je zonnepanelensysteem.

Is het niet zo dat de 6 panelen gezamelijk dus een spanning van 6x35.08 creeren en daarmee de tracker en omvormer wel opstarten? Want een omvormer die bij 35.08 opstart ben ik niet tegengekomen nog?

[Wessel0101]

Razor109 schreef op woensdag 26 april 2023 @ 15:57:
[...]


Is het niet zo dat de 6 panelen gezamelijk dus een spanning van 6x35.08 creeren en daarmee de tracker en omvormer wel opstarten? Want een omvormer die bij 35.08 opstart ben ik niet tegengekomen nog?

Dat klopt, de 6 panelen in een string zouden gezamenlijk een spanning van ongeveer 210V-240V moeten produceren bij maximale vermogen. Dit is genoeg om de tracker en omvormer op te starten. Een omvormer die bij 35.08V opstart is inderdaad ongebruikelijk, maar het is ook niet nodig dat de omvormer exact op die spanning opstart. De omvormer heeft vaak een bepaalde tolerantie voor de ingangsspanning waarbinnen het kan werken. Bijvoorbeeld, de omvormer kan werken binnen een bereik van 100V tot 500V DC. Zolang de spanning van de panelen binnen dat bereik valt, zou de omvormer moeten kunnen werken.

[DukeBox]

Je zou ook nog Hoymiles HMS-1800-4T / HMS-2000-4T kunnen overwegen, kom je onder de kosten van die growatt uit en geen gedoe met opstart/ligging/schaduw en te korte strings (en kan je ook perfect verdelen over je 3 fasen). Of de APsystems QT2 voor native 3 fasen maar dan kom je denk ik duurder uit.

[ Voor 14% gewijzigd door DukeBox op 26-04-2023 16:10 ]

[Razor109]

DukeBox schreef op woensdag 26 april 2023 @ 16:08:
Je zou ook nog Hoymiles HMS-1800-4T / HMS-2000-4T kunnen overwegen, kom je onder de kosten van die growatt uit en geen gedoe met opstart/ligging/schaduw en te korte strings (en kan je ook perfect verdelen over je 3 fasen). Of de APsystems QT2 voor native 3 fasen maar dan kom je denk ik duurder uit.

Interessant,

Hier koop ik er dan 3 van en koppel ik per 4 aan? Dan kan ik ze dus aan een setje van 4 panelen (2x oost, 2x west) aansluiten?

[DukeBox]

Razor109 schreef op woensdag 26 april 2023 @ 16:12:
Hier koop ik er dan 3 van en koppel ik per 4 aan? Dan kan ik ze dus aan een setje van 4 panelen (2x oost, 2x west) aansluiten?

Ja en dan heb je dus per paneel een tracker.

[Ronald]

Hoymiles heeft ook een 3 fase model voor 6 panelen, de hmt-2250

[DukeBox]

Ronald schreef op woensdag 26 april 2023 @ 18:03:
Hoymiles heeft ook een 3 fase model voor 6 panelen, de hmt-2250

Maar die zou nog wel eens kunnen aftoppen met 2660Wp eraan.

[Ronald]

Zeker, maar veel zal het niet zijn met een oost west opstelling

[DukeBox]

Kan je je best nog op verkijken met die denim op een plat dak en lage hoek.

[Razor109]

dank voor deze input, Hoymiles ziet ook uit als een goede optie.

Enige wat ik nog niet goed kan vinden is of er evt in toekomst ook een accu op kan (volgens mij niet).

3x 1fase zou de panelen evt maximaal benutten en niet aftoppen, alternatief 2 3 fase microomvormers. echter hoe zou je dit praktisch op de meterkast aansluiten/.

de 3 omvormers met AC kabel apart naar binnen brengen, daar samen voegen op een 3 fase automaat. Per L1/L2/L3 de fase draad van de AC kabel en de neutraal samen voegen?


Edit; even de DATA SHEETS vergeleken. Volgens mij hebben de Denims een te hoge A voor de 3 fase omvormer van Hoymiles.

[ Voor 53% gewijzigd door Razor109 op 26-04-2023 19:34 ]

[DukeBox]

Op alles kan een 'accu' als deze maar AC coupled is.

edit: ja, die 3 fase kan dat idd niet aan.

[ Voor 31% gewijzigd door DukeBox op 26-04-2023 21:08 ]
