Welke stekker is dit?

[bucovaina89]

Ik zou willen experimenteren met een Disk On Module uit mijn Synology DS1515+. Nu is die stekker kleiner dan een normale "Dupont" connector. Weet iemand welke connector dit is en waar ik er zo eentje kan kopen? Dan graag een mannetje en vrouwtje, ik zou graag de originele DOM willen kunnen uitlezen en op een USB stick willen zetten. Dan de USB stick op het moederbord prikken en zien of die boot .

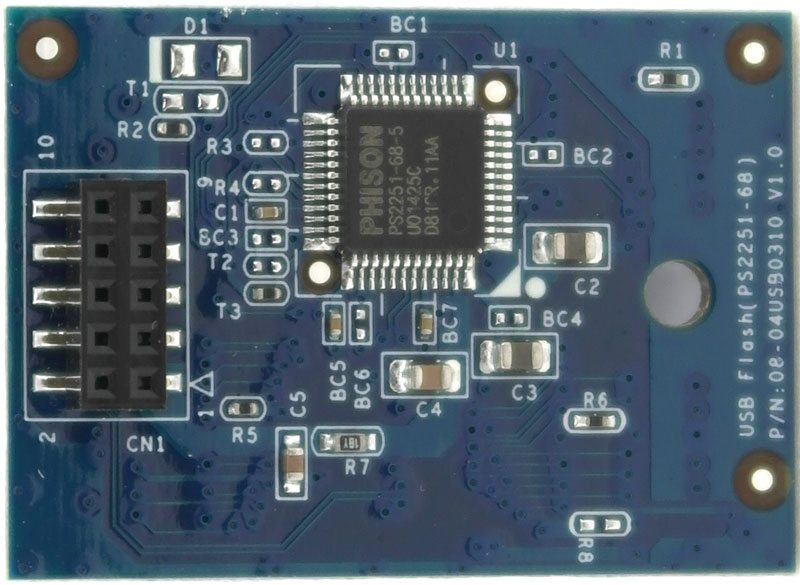

Hieronder een foto van de DOM. De connector is volgens mij exact even groot als de Dupont connector. Die heeft echter maar 4 aansluitingen, op de DOM zitter er 5. De pich is dus kleiner.

[bucovaina89]

Ik heb even wat rond gekeken, ik vermoed dat ik een JST PA connector nodig ga hebben. Kan iemand dat misschien bevestigen?

Of misschien toch eerder zoiets https://www.amazon.com/ux...Female/dp/B07FKKNTGG?th=1 maar dan zonder uitstulpingen, gewoon een rechthoekige connector.

Of misschien nog dichterbij: https://www.amazon.com/ux...Female/dp/B07FKKNTGG?th=1

Maar dan 2 x 5 pins zou ik moeten hebben.

[ Voor 62% gewijzigd door bucovaina89 op 22-04-2023 14:00 ]

[pwillemske]

De pitch van een "normale" dupont connector is 2.54mm, net als JST XH. Ik vermoed dat de pitch nu 2.0 is van jouw connector en die lijkt ook te bestaan (op ali ). Heb je een (aantal) foto('s) van de connector op het bordje? Ik vind het nu lastig te zien welke er exact op zit.

[bucovaina89]

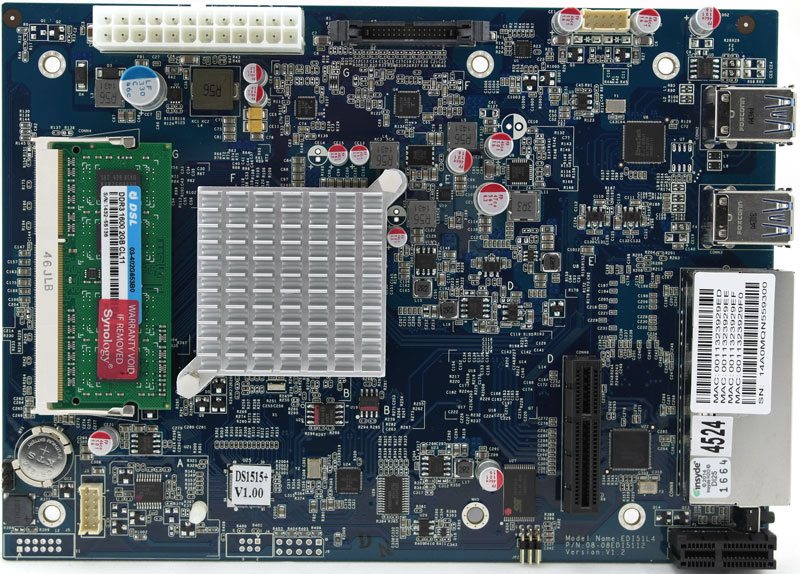

't is de beige-witte connector linksonder : https://cdn.eteknix.com/w...DS1515p-Photo_PCB_top.jpg

[pwillemske]

@bucovaina89 Error 404

[bucovaina89]

Oei sorry, dit is de werkende link: https://cdn.eteknix.com/w...DS1515p-Photo_PCB_top.jpg

[pwillemske]

Poah lastig te zeggen, ze lijken allemaal op elkaar, zonder foto's van meerdere hoeken vind ik het moeilijk om het zeker te weten.

[bucovaina89]

OK ik zal vanavond nog eens wat extra foto's maken, had de NAS al terug in elkaar geschroefd

[Rrob]

een JST connector met 2 rijen heet PHD

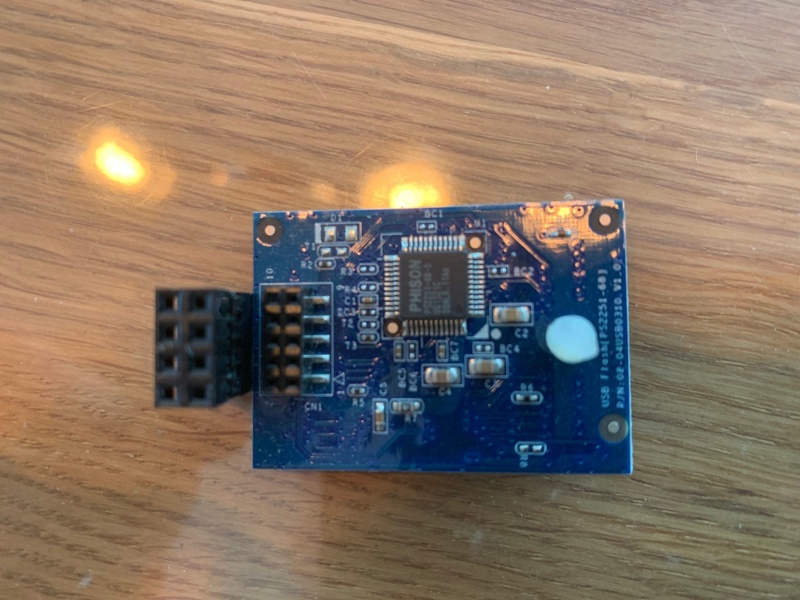

IN die beige header op het mobo past een phdr-10vs maar daar zit normaliter een kabel aan en geen printplaatje.

Dat zwarte blokje dat er op gesoldeerd zit lijkt lijkt me deze https://nl.aliexpress.com/item/32815198316.html?

[fmrama]

Snuffel eens op deze site https://www.reichelt.nl/
Ik heb daar ooit een stekkertje gevonden wat moeilijk te verkrijgen was.

[memphis]

Is dan toch gewoon een pinheader?

[bucovaina89]

Neen denk ik, 0,1" is toch 2,5mm? De pitch is 2mm.

[Goz3rr]

Je kan pin headers ook gewoon in 2mm en 1,27mm krijgen

[memphis]

Deze:
https://www.conrad.nl/nl/...331-1-stuk-s-2139388.html

[Rrob]

@bucovaina89
je vraag is nog niet helemaal duidelijk.
Volgens mij zoek je een female connector om op die DOM module te solderen, klopt dat?
In dat geval moet je een sdm (surface mount) variant hebben want er zitten geen gaten in de DOM dus een trough hole header daarop solderen is vrij lastig.
Dit is een smd female 2mm pitch 2x5 connector: https://nl.aliexpress.com/item/32815198316.html

edit>
Ik vind het wel een beetje vreemd dat synology een phd header op het mobo combineert met een dupont-achtige header op de DOM maar als het past en werkt...

[ Voor 16% gewijzigd door Rrob op 23-04-2023 14:18 ]

[bucovaina89]

Ik zou graag de male connector op het moederbord willen voorzien van een female connector met een kabel aan. Zodoende dat ik de NAS terug toe kan schroeven en gemakkelijk de DOM eraf kan halen, aan mijn computer hangen, opnieuw flashen en opnieuw aan de NAS.

Of misschien nog beter, een female kabel naar een USB-stekker waar een USB-stick in kan. (Dan nog een USB-stick vinden die ik kan reflashen zodat die PID/VID f400 heeft en daarmee bootable wordt voor de NAS, maar dat is weer een ander verhaal )

[Rrob]

bucovaina89 schreef op zondag 23 april 2023 @ 14:59:
Ik zou graag de male connector op het moederbord willen voorzien van een female connector met een kabel aan. Zodoende dat ik de NAS terug toe kan schroeven en gemakkelijk de DOM eraf kan halen, aan mijn computer hangen, opnieuw flashen en opnieuw aan de NAS.

Helder:
https://nl.aliexpress.com/item/1005003773464666.html?

Of misschien nog beter, een female kabel naar een USB-stekker waar een USB-stick in kan. (Dan nog een USB-stick vinden die ik kan reflashen zodat die PID/VID f400 heeft en daarmee bootable wordt voor de NAS, maar dat is weer een ander verhaal )

Solderen kan je leren

[torretje2012]

Waarom soldeer je niet gewoon wat jumpkabeltjes er tussen als het toch maar tijdelijk is?

[bucovaina89]

Ik zou het permanent willen maken binnenin de behuizing zodat ik die niet telkens open moet schroeven als ik een andere usb eraan wil hangen, of nog eens wil proberen met andere instellingen.
