Deurbeltrafo vervangen

[krizzziz]

Hoi,

Mijn deurbeltrafo is kapot en. En nu dacht ik, hoe moeilijk kan dat zijn om te vervangen.

Nou ik kan al niet verder. Ik krijg de oude trafo niet van de dinrail af. Zit geen beweging in te krijgen.

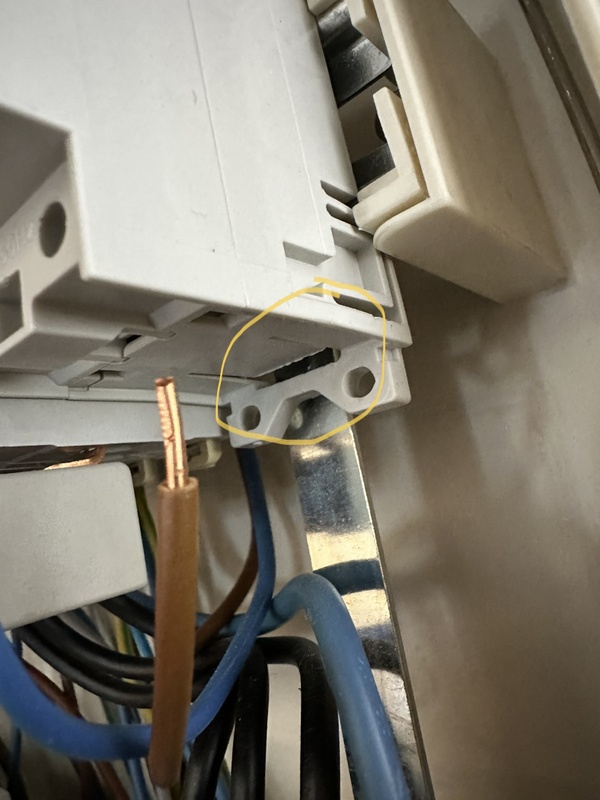

Uiteraard heb ik inderdaad de trafo een dikke platte schroevendraaier gestoken (zie geel gemarkeerd stuk) om de trafo van de dinrail af te wippen. Maar zoals ik al zei, geen beweging in te krijgen. Iemand met tips?

Ter info, uiteraard mijn groepenkast spanningsloos gemaakt.

[Ursamajor]

Er zou een plasticje kunnen zitten die je naar de buitenkant moet uittrekken om hem zo vannde rail af te krijgen.
Wellicht kun je het afkijken van je nieuwe trafo?

[mrc4nl]

Hoe ziet de bovenkant eruit? Misschien zit het lipje gewoon aan de andere kant. En anders; gewoon het plastic doorknippen, kapot is ie toch al.

[ericplan]

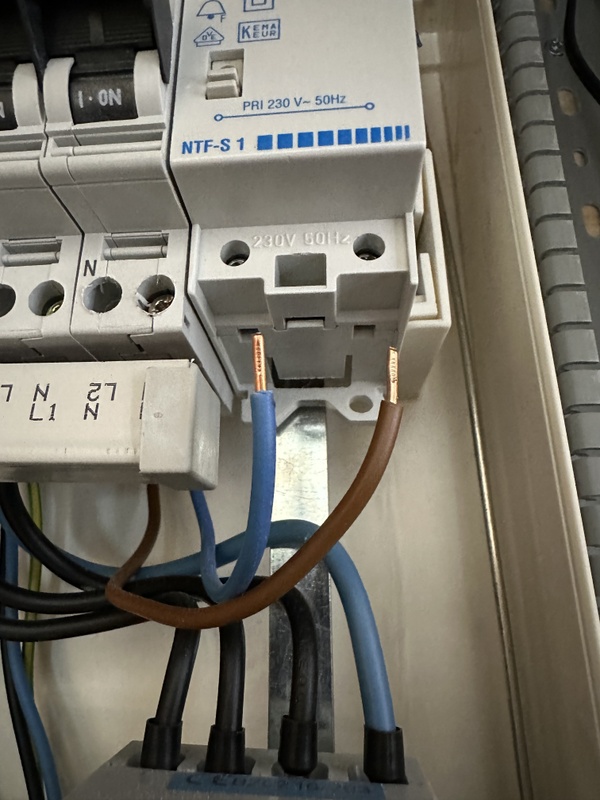

Schroevendraaier in het kleine rechthoekige gat tussen de schroeven?

[Ricko1]

Die trafo's ken ik. Zeer moeilijk los te krijgen.

Je zit op de juiste plek. De maximale buiging is nodig voordat die los komt.
Het kan met een schroevendraaier. Je moet tegelijk naar buiten duwen en omhoog. Behoorlijk wat kracht zetten.

[krizzziz]

Ursamajor schreef op donderdag 13 april 2023 @ 18:25:
Er zou een plasticje kunnen zitten die je naar de buitenkant moet uittrekken om hem zo vannde rail af te krijgen.
Wellicht kun je het afkijken van je nieuwe trafo?

Helaas is de nieuwe trafo ander model/merk.

[krizzziz]

mrc4nl schreef op donderdag 13 april 2023 @ 18:29:
Hoe ziet de bovenkant eruit? Misschien zit het lipje gewoon aan de andere kant. En anders; gewoon het plastic doorknippen, kapot is ie toch al.

Snap de gedachte, boven zit niks.

[krizzziz]

Ricko1 schreef op donderdag 13 april 2023 @ 18:43:
Die trafo's ken ik. Zeer moeilijk los te krijgen.

Je zit op de juiste plek. De maximale buiging is nodig voordat die los komt.
Het kan met een schroevendraaier. Je moet tegelijk naar buiten duwen en omhoog. Behoorlijk wat kracht zetten.

Check! Ik ga morgen weer poging wagen.

[SMSfreakie]

gewoon iets meer geweld... en gezien dje toch al stuk is

[Septillion]

Maar zie ik nu goed dat de beltrafo zijn spanning van de busbar naar de groepen krijgt? Dat zou niet moeten, hoort gewoon achter een eindgroep volgens mij

[krizzziz]

Septillion schreef op donderdag 13 april 2023 @ 18:55:
Maar zie ik nu goed dat de beltrafo zijn spanning van de busbar naar de groepen krijgt? Dat zou niet moeten, hoort gewoon achter een eindgroep volgens mij

Thanks voor de scherpte. Zal ik meteen even naar kijken!

[Ronald]

Beltrafo word vaak (met aftakblok! https://www.sandervunderi...en/universele-onderdelen/) aan een eindgroep gehangen... een eigen eindgroep is lichte overkill.

[Septillion]

Klopt natuurlijk, mag gewoon ergens bij. Al naar gelang je merk automaten heb je daar een aftakblok voor nodig. Sommige automaten hebben al twee aansluitingen en mag het wel direct op. Want als de fabrikant het niet expliciet aangeeft mogen er geen twee aansluitingen onder dezelfde klem.

[Gameboy]

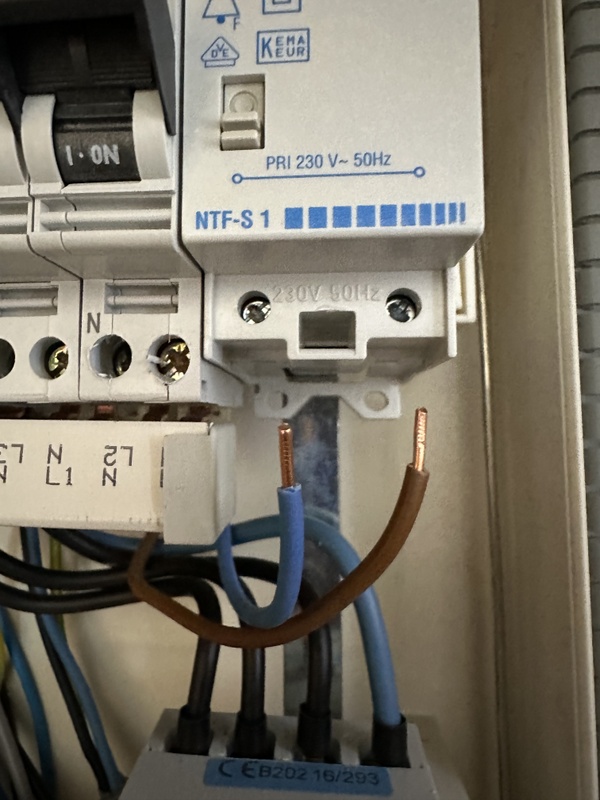

@krizzziz Je moet een niet te dikke platteschroevendraaier in de rechthoekige uitsparing doen, die direct onder de tekst "230V 50Hz" op de voorkant zit, vrijwel tussen de klemscroeven waarmee je de draden vastmaakt. Vanuit dat 'gat", moet je de lip naar beneden duwen (door het handvat van de schroevendraaier naar boven te bewegen), dan komt het los van de rail, en kun je de onderkant naar voren kantelen...

Lukt het daarmee?

[krizzziz]

Yes! Bedankt allen, is gelukt hoor

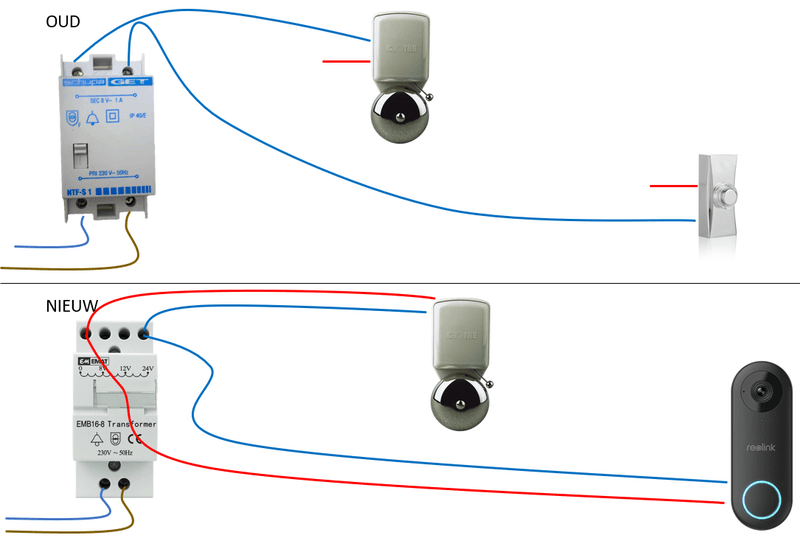

Alleen nu een nieuwe uitdaging. De beltrafo die ik had, leek wel een circuit te sluiten. Mijn nieuwe trafo heeft dit niet, en nu gaat natuurlijk mijn gong continu af.
Overigens viel mij op dat de 0 niet was aangesloten bij mijn oude gong.

Wat moet ik aanpassen?

[krizzziz]

Septillion schreef op donderdag 13 april 2023 @ 18:55:
Maar zie ik nu goed dat de beltrafo zijn spanning van de busbar naar de groepen krijgt? Dat zou niet moeten, hoort gewoon achter een eindgroep volgens mij

Gecontroleerd, en de trafo zit dus met een aftakblok op een andere groep.

[Dapdodo]

RTFM? Volgens mij moet die in serie worden aangesloten en je doet nu parallel.
Dus blauw doorlussen en rood bel op - en rood drukknop op +

[krizzziz]

Dapdodo schreef op maandag 17 april 2023 @ 22:04:
RTFM? Volgens mij moet die in serie worden aangesloten en je doet nu parallel.
Dus blauw doorlussen en rood bel op - en rood drukknop op +

Tsja, RTFM. Story of my life.

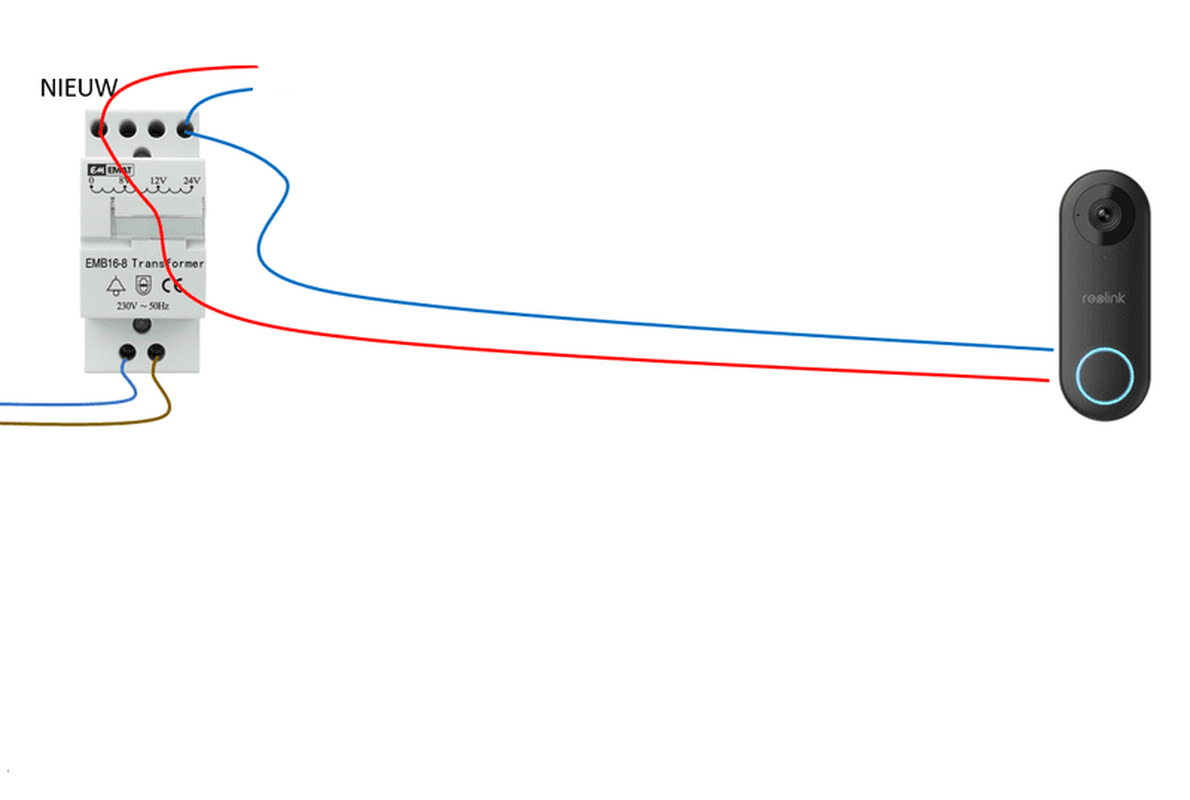

Zo dus aansluiten idd.

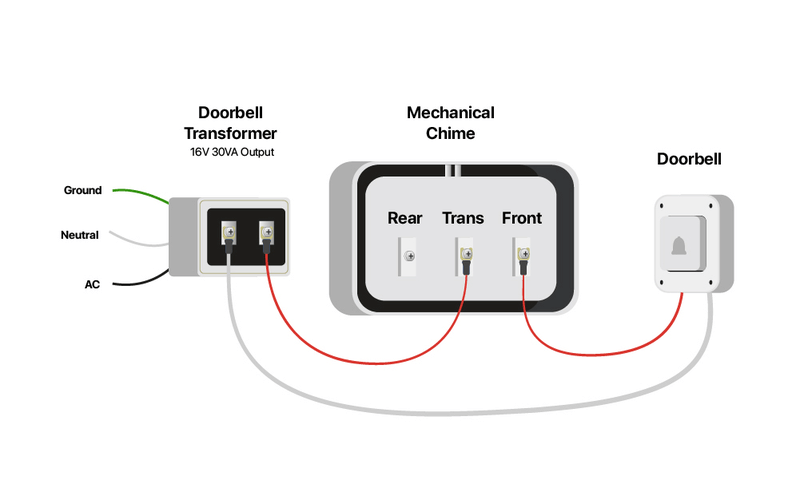

https://support.reolink.c...Existing-Doorbell-Wiring/

[henkvdd]

@@krizzziz ,
De onderstel bel, probeer je hier een druk knop met camera aan te sluiten ??????

[krizzziz]

henkvdd schreef op maandag 17 april 2023 @ 23:13:
@@krizzziz ,
De onderstel bel, probeer je hier een druk knop met camera aan te sluiten ??????

Yep

[henkvdd]

De gong moet je weg laten die doet niet meer mee


Zie manual https://support.reolink.c...Existing-Doorbell-Wiring/

[ Voor 22% gewijzigd door henkvdd op 18-04-2023 15:26 ]

[Dapdodo]

Bij mijn ring zit die er gewoon tussen, alleen doet de mech. bel het niet meer.

[ Voor 8% gewijzigd door Dapdodo op 18-04-2023 18:26 ]
