UniFi Access Starter Kit i.c.m.FUHR autotronic 834 motorslot

[lexen]

Mijn vraag
Onlangs hebben wij de UniFi Access Starter Kit gekocht. De UA hub hebben we in de meterkast geinstalleerd.

We hebben toen een testopstelling gemaakt en zover mogelijk geinstalleerd aangezien de installatie van de nieuwe deur met motorslot not moest volgen.

De proefopstelling werkte prima en toen hebben we alles ook daadwerkelijk geinstalleerd op de juiste plekken bij de deur. Het in werking stellen van de UniFi Access Hub en de daarop aangesloten UniFi Reader Pro en Reader Light ging probleemloos.






Deze week hebben ze de nieuwe deur met het FUHR autotronic 834 motorslot geinstalleerd en daarbij ook een kastje met electronica in onze meterkast.








Nu is de UniFi access documentatie nogal generiek [ https://dl.ui.com/qsg/UA-Hub/UA-Hub_EN.html ] over hoe e.e.a. aan te sluiten.


In de FUHR handleiding staan ook wel bepaalde schema's maar welke is nu van toepassing voor onze installatie maar hoe moeten we nu e.e.a. met elkaar zien te verbinden ?

Maar hoe moeten we nu verbinding maken tussen de het mototslot van de deur en onze UA Hub ?

Relevante software en hardware die ik gebruik
UniFi Access

Wat ik al gevonden of geprobeerd heb
UniFi Access documentatie [ https://dl.ui.com/qsg/UA-Hub/UA-Hub_EN.html ]
FURH Handleiding autotronic 834 (MBW15) [ https://www.fuhr.de/filea...totronic-834-MBW15-nl.pdf ]

[lexen]

We hebben inmiddel met hulp van FURH en Ubiquiti support de oplossing gevonden.

De voorgeschreven manier van aansluiten is als volgt

1. Read page 37, determine what type of unlocking mode meet your needs. For the simplest scenario, I will pick input 11+12 on the control unit.


2. Connect 11+12 input on the control unit, to UA-Hub's Lock Dry NO and COM terminals. (I assume this is high-active lock.) If this is low-active lock, connect to UA-Hub Lock Dry NC and COM terminals.


3. Set unlock duration in your Access application to your desired duration.

[ Voor 15% gewijzigd door lexen op 08-04-2023 10:44 ]

[Zuperni]

Hoe bevalt deze combinatie?

Ik ben voornemens om de Acces Reader G2 Professional te nemen icm met een motorslotdeur
Werkt het allemaal naar behoren? Is de deur altijd nog met de sleutel te ontgrendelen?

[lexen]

Wij hadden het start pakket met o.a. de Reader Pro aangeschaft en geinstalleerd. Dit heeft een aantal maanden prima gewerkt tot er strepen kwamen in het scherm van de Reader Pro.
Na contact met de Ubiquiti support hebben ze de Reader Pro vervangen voor de Reader G2 Professional en deze werkt nu een kleine maand prima.

Je kan nog steeds de deur met de deurhendel / sleutel open doen.

Iets waar je wel op moet letten is de Reader light aan de binnenkant van de deur ( mocht je die willen plaatsen ) om te bepalen met welke opties ( mobiel of smartcard of alleen handwave ) die open mag gaan.

Ook de support van FURH Nederland was erg goed en snel.

[thomke]

kan de camera van de Access Reader G2 Professional (of andere uit de access familie)
bekeken worden in de unifi protect omgeving?
m.a.w. wordt deze in de 'protect' applicatie herkend als een 'standaard' camera?

[lexen]

Wij zien de camera van de Access Reader G2 Professional niet terug in onze Unifi Protect omgeving.

De G4 Doorbell Pro staat daar overigens wel bij naast de G5 Pro camera's.

[AdFundum14]

lexen schreef op maandag 31 juli 2023 @ 14:25:
Iets waar je wel op moet letten is de Reader light aan de binnenkant van de deur ( mocht je die willen plaatsen ) om te bepalen met welke opties ( mobiel of smartcard of alleen handwave ) die open mag gaan.

Bedankt om je ervaring te delen hoe het FUHR motorslot te connecteren met de access hub!

Zou ik nog even volgende vragen mogen stellen?:

1. Klopt het dat het motorslot zichzelf steeds automatisch sluit na het openen en weer sluiten van de deur?
2. Klopt het dat je sowieso ook een lezer langs binnenkant moet voorzien om het motorslot te ontgredelen? Ontgrendelen door bv. de deurklink langs binnen naar beneden te doen is niet mogelijk?

Bedankt!

[lexen]

AdFundum14 schreef op donderdag 8 februari 2024 @ 14:54:
[...]

Bedankt om je ervaring te delen hoe het FUHR motorslot te connecteren met de access hub!

Zou ik nog even volgende vragen mogen stellen?:

1. Klopt het dat het motorslot zichzelf steeds automatisch sluit na het openen en weer sluiten van de deur?
2. Klopt het dat je sowieso ook een lezer langs binnenkant moet voorzien om het motorslot te ontgredelen? Ontgrendelen door bv. de deurklink langs binnen naar beneden te doen is niet mogelijk?

Bedankt!

1. Klopt het dat het motorslot zichzelf steeds automatisch sluit na het openen en weer sluiten van de deur?
Reactie: Ja sluit weer elke keer

2. Klopt het dat je sowieso ook een lezer langs binnenkant moet voorzien om het motorslot te ontgredelen? Ontgrendelen door bv. de deurklink langs binnen naar beneden te doen is niet mogelijk?
Reactie: Beste wel extra knop aan binnenkant gaat makkelijker als elke keer de deurknop naar beneden doen Maar als het zou moeten kun je ook deurkruk gebruiken

[AdFundum14]

lexen schreef op donderdag 8 februari 2024 @ 15:51:
[...]
Reactie: Beste wel extra knop aan binnenkant gaat makkelijker als elke keer de deurknop naar beneden doen Maar als het zou moeten kun je ook deurkruk gebruiken

Bedankt!

In welk opzicht het makkelijker om een extra te knop te hebben versus de deurklink naar beneden te doen? Zit er een vertraging op de deurklink naar beneden te doen en de deur vervolgens effectief te openen?

[lexen]

AdFundum14 schreef op donderdag 8 februari 2024 @ 17:13:
[...]

Bedankt!

In welk opzicht het makkelijker om een extra te knop te hebben versus de deurklink naar beneden te doen? Zit er een vertraging op de deurklink naar beneden te doen en de deur vervolgens effectief te openen?

Ik denk dat knop beter is want dat gaat dan elektrisch is denk ik beter voor de deur als elke keer de deurkrik te gebruiken

[bramvanmol]

zo'n fuhr deur installatie gedaan maar vond de uitleg hier boven niet helemaal begrijpbaar. Hoe het uiteindelijk gelukt is is door onderstaand schema te volgen. Weet wel dat je bij de control circuit bij fuhr op de- moet aansluiten. In het schema staat deze op de +. Buiten dat is het hetzelfde.



Waar ik m´n mosterd van heb:
https://community.ui.com/...ad-4ead-bde7-3a9c3de1d520

[o-blmns]

Merci om je setup te delen.
Kan je fuhr slot ook voeden via de door hub? Ik zie dat je een externe voeding setup hebt. Is dit dan nodig?

[AdFundum14]

o-blmns schreef op zondag 9 februari 2025 @ 22:22:
Merci om je setup te delen.
Kan je fuhr slot ook voeden via de door hub? Ik zie dat je een externe voeding setup hebt. Is dit dan nodig?

De Fuhr heeft 24V voeding nodig, terwijl de door hub slechts 12V levert.

bramvanmol schreef op zaterdag 21 september 2024 @ 17:35:
zo'n fuhr deur installatie gedaan maar vond de uitleg hier boven niet helemaal begrijpbaar. Hoe het uiteindelijk gelukt is is door onderstaand schema te volgen. Weet wel dat je bij de control circuit bij fuhr op de- moet aansluiten. In het schema staat deze op de +. Buiten dat is het hetzelfde.

Waar ik m´n mosterd van heb:
https://community.ui.com/...ad-4ead-bde7-3a9c3de1d520

Ik ben lichtjes in de war door je uitleg. Bedoel je dat je in het geval van Fuhr, de grijze kabel verbindt met het COM-contact (ipv de getekende bruine kabel)?

Edit: denk inderdaad dat het zo is, zoals aangegeven in de thread waar je naar linkte:

[ Voor 24% gewijzigd door AdFundum14 op 09-02-2025 23:30 ]

[fvhemert]

Interessante topic!

Twee aanvullende vragen, wellicht heeft iemand een antwoord

1. Volgens mij geeft het FUHR slot ook een terugmelding (Deur OPEN/DICHT), is deze ook zonder FUHR controller beschikbaar?
2. Tussen het slot en de controller is er een data verbinding. Zijn de specificaties en het gebruikte protocol hiervan ergens beschreven?

[bramvanmol]

fvhemert schreef op woensdag 18 juni 2025 @ 15:41:
Interessante topic!

Twee aanvullende vragen, wellicht heeft iemand een antwoord

1. Volgens mij geeft het FUHR slot ook een terugmelding (Deur OPEN/DICHT), is deze ook zonder FUHR controller beschikbaar?
2. Tussen het slot en de controller is er een data verbinding. Zijn de specificaties en het gebruikte protocol hiervan ergens beschreven?

1) je eerste vraag staat ook op mijn someday-list maar momenteel geen tijd om de contactjes uit te lezen.

2) heb ik ook achter liggen zoeken maar niet gevonden... Ik zou CAN verwachten maar durf daar geen uitsluitsel over geven. Het leek me de prijs niet waard... goedkoper en universeler om er zelf een sensor op te zetten

[bramvanmol]

AdFundum14 schreef op zondag 9 februari 2025 @ 23:15:
[...]


De Fuhr heeft 24V voeding nodig, terwijl de door hub slechts 12V levert.


[...]


Ik ben lichtjes in de war door je uitleg. Bedoel je dat je in het geval van Fuhr, de grijze kabel verbindt met het COM-contact (ipv de getekende bruine kabel)?

Edit: denk inderdaad dat het zo is, zoals aangegeven in de thread waar je naar linkte:
[Afbeelding]

exact zo dus... geen idee waarom ik die afbeelding niet gezien had...

[Koekstra]

bramvanmol schreef op donderdag 31 juli 2025 @ 22:58:
[...]

1) je eerste vraag staat ook op mijn someday-list maar momenteel geen tijd om de contactjes uit te lezen.

2) heb ik ook achter liggen zoeken maar niet gevonden... Ik zou CAN verwachten maar durf daar geen uitsluitsel over geven. Het leek me de prijs niet waard... goedkoper en universeler om er zelf een sensor op te zetten

Nee, er komt geen terugmeldtcontact uit de controller. Enkel als de deur is vergrendeld of niet.
Dus voor evt, beveiligingstoepassingen zul je een extra contact moeten plaatsen.

[fvhemert]

Inmiddels wat verder onderzoek gedaan. In het kort even de samenvatting:
Er zijn twee manieren om het slot te bedienen:

1. Rechtstreeks op de motor, het lock contact van de Unifi hub sluit rechtstreeks aan op de motor en zorgt voor het openen en sluiten van het slot. Het slot biedt dan geen terugmelding en als deze terugmelding gewenst is dan moet een nachtschoot signalering geplaatst worden die wordt bediend door de bovenste schoot (deze wordt als laatste gesloten). Deze nachtschoot signalering wordt aangesloten op het DPS contact van de Unifi Hub
2. Via de Fuhr controller. De controller communiceert dan via de data lijn met de slot motor en de Unifi hub sluit aan op de controller, Het sluiten van de deur kan weer via een droog contact, daarnaast biedt de controller een contact dat aangeeft of de deur gesloten is. Een extra nachtschoot signalering is dan niet nodig .

Uit kosten overwegingen heb ik gekozen voor het rechtsreeks aansluiten op de motor en het plaatsen van een nachtschoot signalering. Een controller is in deze setup dus niet nodig. De integratie met Unifi vereist slechts twee contacten (open/sluiten slot en terugmelding open/gesloten).

De extra functies die de controller biedt zijn in mijn geval niet nodig en de prijs van een nachtschoot signalering weegt niet op tegen de meerprijs van de controller.

[bramvanmol]

fvhemert schreef op vrijdag 1 augustus 2025 @ 09:26:
Inmiddels wat verder onderzoek gedaan. In het kort even de samenvatting:
Er zijn twee manieren om het slot te bedienen:

1. Rechtstreeks op de motor, het lock contact van de Unifi hub sluit rechtstreeks aan op de motor en zorgt voor het openen en sluiten van het slot. Het slot biedt dan geen terugmelding en als deze terugmelding gewenst is dan moet een nachtschoot signalering geplaatst worden die wordt bediend door de bovenste schoot (deze wordt als laatste gesloten). Deze nachtschoot signalering wordt aangesloten op het DPS contact van de Unifi Hub
2. Via de Fuhr controller. De controller communiceert dan via de data lijn met de slot motor en de Unifi hub sluit aan op de controller, Het sluiten van de deur kan weer via een droog contact, daarnaast biedt de controller een contact dat aangeeft of de deur gesloten is. Een extra nachtschoot signalering is dan niet nodig .

Uit kosten overwegingen heb ik gekozen voor het rechtsreeks aansluiten op de motor en het plaatsen van een nachtschoot signalering. Een controller is in deze setup dus niet nodig. De integratie met Unifi vereist slechts twee contacten (open/sluiten slot en terugmelding open/gesloten).

De extra functies die de controller biedt zijn in mijn geval niet nodig en de prijs van een nachtschoot signalering weegt niet op tegen de meerprijs van de controller.

Kan je wat meer info geven over de nachtschoot signalering die jij geplaatst hebt? Heb je daar een linkje of productgegevens van? Alvast bedankt.

[fvhemert]

Tuurlijk

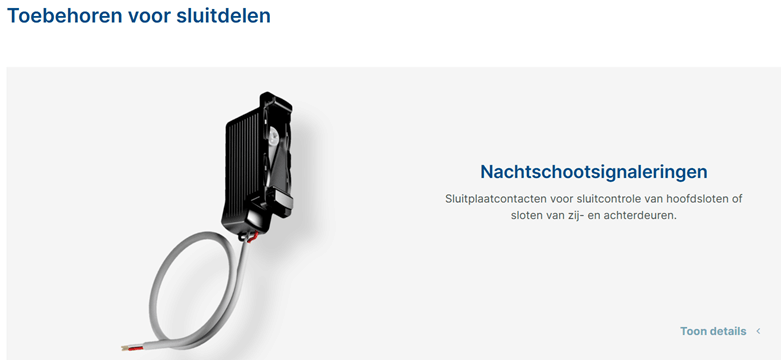

Meer gegevens over de Nachtschoot signalering zijn te vinden op https://www.fuhr.nl/producten/toebehoren/ er is helaas geen directe link, bijna onderaan staat de sectie "Toebehoren voor sluitdelen" daar onder staan er diverse typen.
