Solidstate HTPC

[svideo]

Wat wil je doen met je nieuwe systeem?
Foobar2000 met HDMI output, VLC met HDMI output (atmos)
Muziek lokaal op ssd's, films vanaf de nas.
Streaming is bijzaak.

Wat mag het systeem gaan kosten?
Graag onder de 1000€

Zijn er componenten of randapparatuur die je al hebt en mee wil nemen naar je nieuwe systeem?
Xonar essence 2.0 alleen nodig om te recorden
3 SSD's samen 6GByte staat mijn muziek collectie op.

Wat denk je allemaal nodig te hebben?
Passive behuizing, passive voeding. Geen ventilatoren. 0 nada


Heb je nog bepaalde (merk)voorkeuren?
Nee

Heb je nog bepaalde eisen/wensen?
De enige geluiden die uit het apparaat mogen komen zijn de trillingen van spoelen en trafo's. Ook mosfest fluiten. Daar kan ik niet omheen. Maar geen ventilatoren. Ik probeer zelfs optische schijven niet te gebruiken omdat ik ze hoor!

Ga je overklokken?
Nee.

Wat verwacht je van ons?[i]
-Er zullen vast meer bouwers zijn die klaar zijn met HTPC's die stille passages overstemmen. Hoe hebben jullie dat aangepakt?

Bijna alle moederborden gaan er vanuit dat de CPU-fan de mosfets van de onboard voeding wel koel houden. Ik wil echter een heatpipe die de warte afvoert naar de kast. Hoe koel ik dan de mosfets naast de CPU? Dit lijkt me een vraag die waterkoel specialisten wel kunnen beantwoorden.

Ik heb momenteel een VECOW met een mobile CPU moederboard mewt een passive koeling. Daar zit een geforce 1030 in met hdmi 2.1 EN DVI-D uitgang
assus xonar essence 2.0 7.1.
De DVI-D uitgang hangt aan een klein beeldscherm met touch surface.
De HDMI uitgang gaat naar mijn Marantz 7704. en bedient 11 eindversterkers met 11 speakers in atmos
opstelling (7.2.4)
Achter de Processor hangt een LG oled 55" 4K.

De vecow heeft met z'n oude CPU het einde inzicht. Ik denk niet dat ik daar nog W11 op kan installeren.
Maar hij heeft al extreme moeite met ISO-files met SACD's af te spelen. Dus de rek is er al uit. Om het werkend te houden heb ik de ISO-files extracted tot DSF files voor 5.1 en DSF files voor 2.0. Zonde van de ruimte maar anders trekt de mobile cpu het niet. Sinds Foobar naar 2.0 is gegaan duurt het opstarten van foobar ook extreem lang.

Dus een nieuwe.

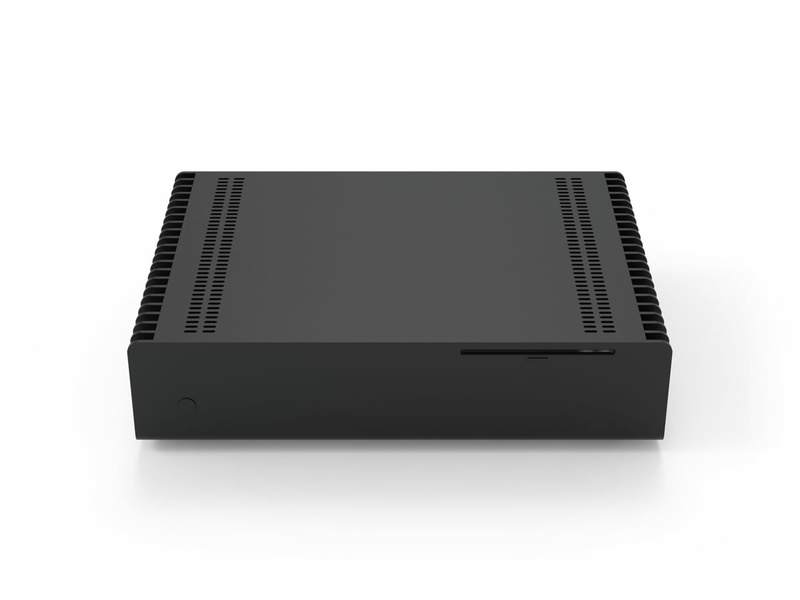

Ik heb de streacom HC10 gezien en wow dat past perfect bij een Oppo 203 of andere audio apparatuur.
Hun voeding ZF240 lijkt me ook een welkome aanvulling want dan kan ik weer even vooruit.
Het probleem zit m dus vooral in het moederbord. Dat moet een micro of ITX zijn ivm met die voeding.
Qua displays wil ik 1 HDMI en 1 DVI . Voor het kleine beeldscherm is een DP naar DVI adapter ook ok.
Maar HDMI wil ik niet via DP (slechte ervaring mee door vecow )

De GPU in de CPU moet met 2 vingers in de neus 2.1 aankunnen. Foorbar eist niet zoveel hoewel DSD wel een uitdaging kan zijn. Ik hoop in de toekomst toch eindelijk atmos uit foorbar te krijgen. Dus ondersteuning voor FFmpeg is ook een pre.

De prijs? liever wat meer dan wat minder: ik neem mijn audio setup erg serieus en wil weer de komende 10jaar zonder gezeur van een HTPC fanless kunnen genieten.

Welk moederbord raden jullie aan met welke CPU. Gaming is NIET gewenst. Wel een vlotte PC met veel SSD support.

Alvast bedankt

[watdoethetertoe]

Ok dan ga ik zelf een poging wagen.

De HC10 van streacom zou een maximal dissiperend vermogen moeten hebben van 87Watt
Dan zou als het goed is de I5-13400T moeten kunnen die heeft een basis vermogen van 35 en een piek van 82 watt.
De 13400T heeft een 770 GPU dus lekker modern. Kan wel even mee.
Wat zijn die T versies slecht te krijgen zeg.

Als board heb ik de Asus Prime H610M-R D4 op het oog. en HDMI 2.1 en DVI en ondersteuning voor de i5 13400t.
Ram CMK32GX4M2E3200C16 kit 32G

zo blijf ik net rond de 950€
Hoewel ik nog een m2 kaartje moet regelen voor het os

Kan iemand hier gaten in schieten?

oh ik heb blijkbaar 2 accounts

[Ernemmer]

Je kan ook een gewone 13400 kopen en dan in de BIOS een max energieverbruik instellen. Beetje undervolten er bij en je kan veel prestatie halen uit 87 watt. En de 13400 is nog goedkoper ook.

[ Voor 9% gewijzigd door Ernemmer op 01-04-2023 10:45 ]

[watdoethetertoe]

Dat scheelt idd al weer 30 euro.
Ik ben zelf niet zo'n tweaker.
Wat gebeurd er als ik een bios update krijg moet ik dan weer gaan tweaken?

bedankt voor de tip, ik ga daar eens even op broeden

[watdoethetertoe]

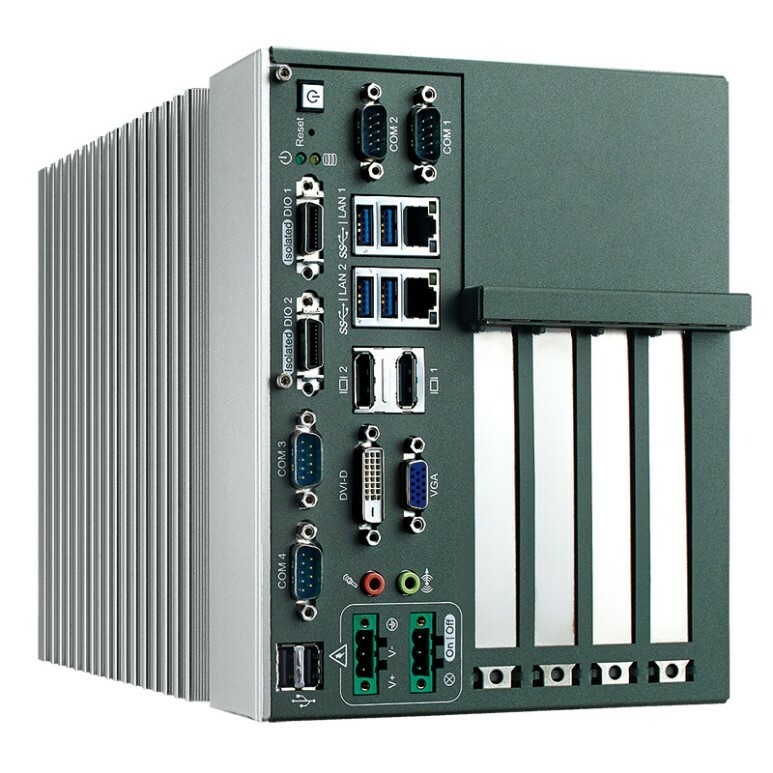

Hier nog een plaatje van mijn oude solidstate HTPC


dat moet er dus zo uit gaan zien

[Ernemmer]

watdoethetertoe schreef op zaterdag 1 april 2023 @ 10:57:
Dat scheelt idd al weer 30 euro.
Ik ben zelf niet zo'n tweaker.
Wat gebeurd er als ik een bios update krijg moet ik dan weer gaan tweaken?

bedankt voor de tip, ik ga daar eens even op broeden

Die update krijg je niet, die zal je zelf moeten gaan zoeken en installeren.
Daarna zal je inderdaad weer even wat dingen moeten aanpassen in de bios.

Maar als dat nieuw voor je is zou je gewoon de 13400T moeten kopen, scheelt je een boel uitzoekwerk en gedoe.

Of kijk misschien eens naar de 5600G of 7600 van AMD, die verbruiken maar max 65 watt.
https://tweakers.net/pric.../1902140;1899540;1723248/

[watdoethetertoe]

De tray versie van die amd is wel echt heel duur. en om nou weer een koeler weg te gooien.....

bedankt voor die vergelijking. Moet ik me druk maken om de in structie sets van de intel? Dat ziet er wel heel karig uit.

[Cheezus]

In het verleden heb ik een passieve HTPC met thin-ITX bord in gebruik gehad:

#	Category	Product	Prijs	Subtotaal
1	Processors	Intel Pentium G3440T Tray	€ 0,-	€ 0,-
1	Moederborden	Asus H81T	€ 0,-	€ 0,-
1	Interne harde schijven	Toshiba MQ Series, 1TB	€ 46,96	€ 46,96

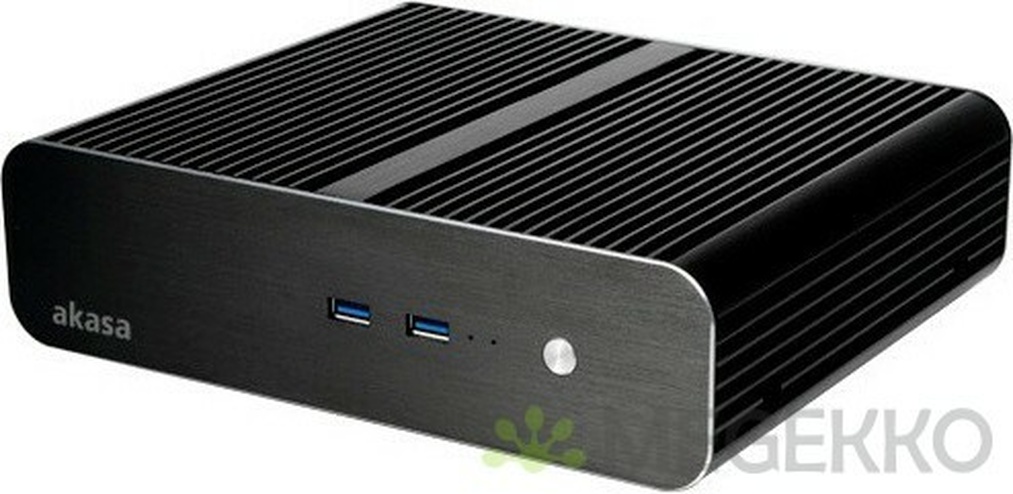

1	Behuizingen	Akasa Euler S Fanless	€ 86,60	€ 86,60
1	Geheugen intern	Crucial CT2KIT51264BF160B	€ 38,90	€ 38,90
1	Solid state drives	Sandisk X110 mSATA 128GB	€ 0,-	€ 0,-
Bekijk collectie Importeer producten			Totaal	€ 172,46

Nu is het thin-ITX concept niet heel populair geworden maar er staat nog wel een asus bordje met H610 chipset, mogelijk past daar nog een cpu op die aan jouw eisen kan voldoen.
Het voordeel van thin-ITX is dat deze een externe voeding-input heeft (laptop brick), deze zijn ook passief en dit scheel ruimte/warmte in de PC zelf, ideaal voor een passieve, compacte HTPC dus.

[watdoethetertoe]

Cheezus schreef op zaterdag 1 april 2023 @ 11:28:
In het verleden heb ik een passieve HTPC met thin-ITX bord in gebruik gehad:


Nu is het thin-ITX concept niet heel populair geworden maar er staat nog wel een asus bordje met H610 chipset, mogelijk past daar nog een cpu op die aan jouw eisen kan voldoen.
Het voordeel van thin-ITX is dat deze een externe voeding-input heeft (laptop brick), deze zijn ook passief en dit scheel ruimte/warmte in de PC zelf, ideaal voor een passieve, compacte HTPC dus.

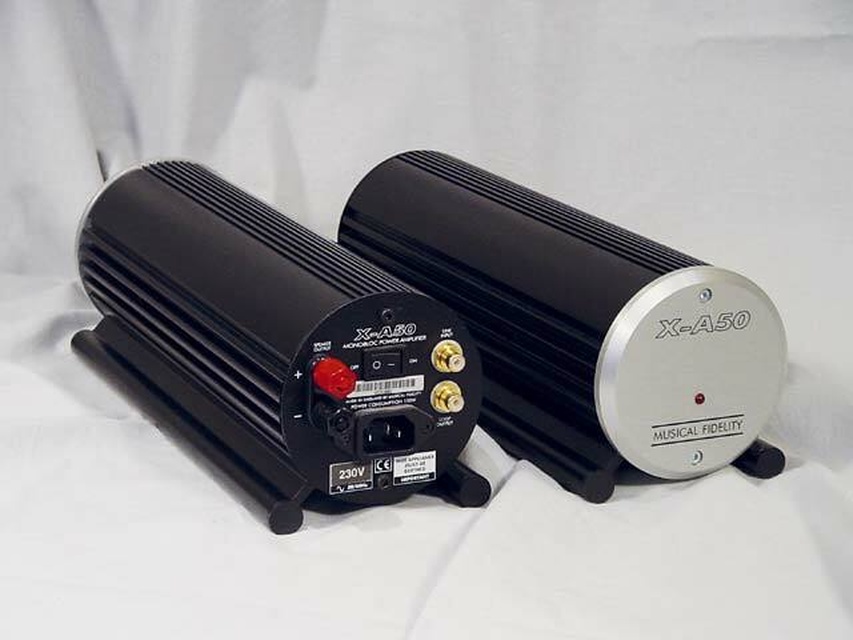

Dat kasje is erg leuk. past goed bij mijn eindversterkers. Dat kasje is wel te klein. Als de GPU ooit verouderd dan kan ik niet een fanless videokaart toevoegen. Dat past bij die HC10 van streacom misschien net wel. ik investeer liever in wat flexibiliteit

[watdoethetertoe]

Knopen zijn doorgehakt
bestellingen de deur uit

• Streacom HC10
• Streacom HT4
• Streacom ZeroFlex 240
• Asus Prime H610M-R D4
• Core i5-13400T, tray
• Corsair 32 GB DDR4-3200 Kit
• WD Blue SN570, 500 GB SSD

Ik denk dat de WAF factor van mijn setje weer wat gestegen is. Dat is best een uitdaging met 11 speakers en 45kilo sub. Ik ga haar maar niet vertellen wat dat kost zo'n muziekdoosje

[svideo]

Voor wie het weten wil:

De Asus Prime H610M-R D4 is totaal niet geschikt voor mijn doeleinden.
Dit bord heeft wel hdmi 4k @60hz maar geen multichannel audio.
En dat was zowat de enige taak die het bord te verduren krijgt.

2023 en dan een bord maken zonder multichannel hdmi.
Wat een deceptie

Ga nu een giga byte proberen , de asus gaat terug

[Damic]

Dat had je toch kunnen opzoeken dat multi channel niet werkt. Volgens de specs kun je wel multi channel (8.1)maar hoe je dat moet doen over 3 connectors =?

Ha dat verklaard veel

Realtek 7.1 Surround Sound High Definition Audio CODEC*
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports up to 24-Bit/192kHz playback
Audio Features
- Audio Shielding
- Premium audio capacitors
- Dedicated audio PCB layers
* A chassis with an HD audio module in the front panel is required to support 7.1
Surround Sound audio output

Edit 2: het is multi channel hdmi

[ Voor 83% gewijzigd door Damic op 22-04-2023 10:27 ]

[svideo]

Ik heb het al werkend.
Ik had een fout gemaakt. De versterkers van zij en top front stonden uit. Tijdens het aansluiten de tafeldoos van die versterkers per ongeluk uit gestoten. Stom!

Hoe Asus nu aan hun statesments komen is me een raadsel. Of misschien was de Intel driver toch een deel van de oplossing. Geen idee het bord gaat hoe dan ook terug.
