Fibaro Double Relay Switch hoe aan te sluiten

[Hari-Bo]

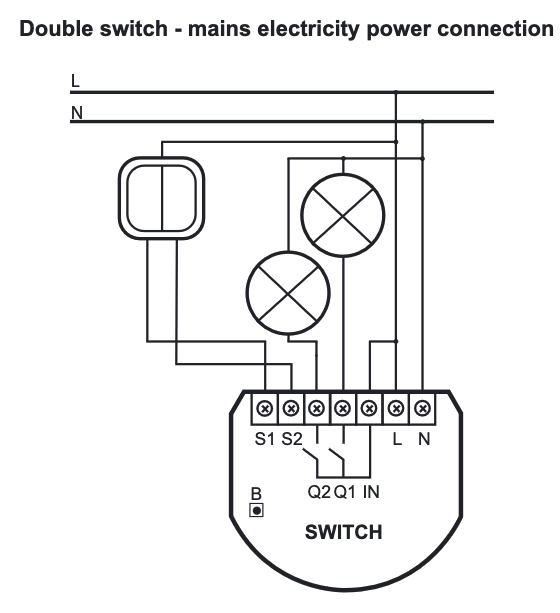

Ik wil een Fibaro Double Relay Switch FGS222 tussen een dubbele schakelaar plaatsen zoals onderstaand schema in de handleiding.

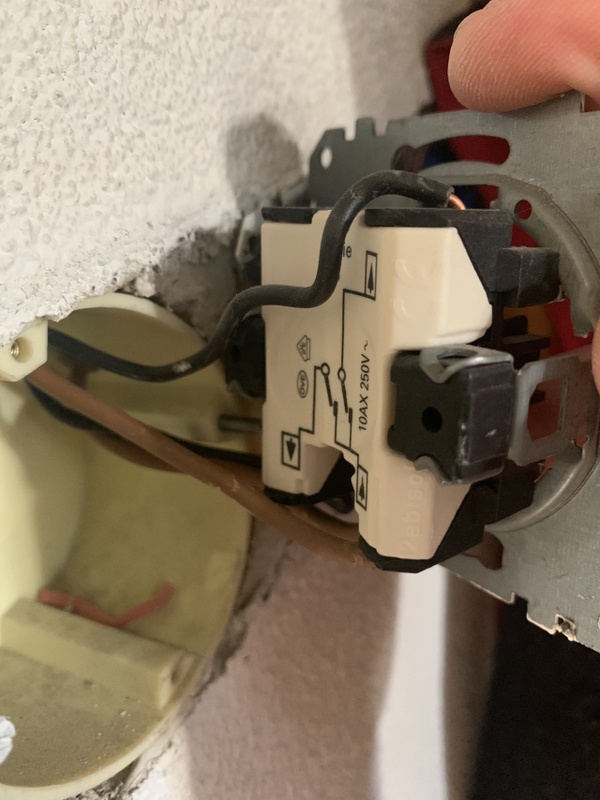

Voor mij is het nu even onduidelijk, er gaan twee bruine aders naar binnen en twee zwarte naar buiten. De zwarte zijn uiteraard om het circuit te sluiten zodat de verlichting aan/uit gaat.
De twee bruine aders begrijp ik niet, dat moet dan beide live zijn adhv de kleurstelling?
En als ik bovenstaande schema zie moet ik de lampen ook aansluiten op de relay switch?

[ Voor 4% gewijzigd door Hari-Bo op 24-03-2023 15:52 ]

[The-Source]

2x bruin is waarschijnlijk 1x inkomend en zeer waarschijnlijk 1x doorgaand naar volgend punt. De 2 zwarte zullen op q1 & q2 moeten gaan. Maar je zal dus ook nog een bruine draad op IN moeten aansluiten. Dus een kleine lasklem zal je niet aan ontkomen

[IplugNplay]

De zwarte draden naar de lamp(zitten nu op schakelaar)gaan op de fibaro q1 q2
S1 en s2 gaan dan naar waar de zwarte draden voorheen op waren aangesloten.
Bruin moet dan op de schakelaar waar ze al zitten en ook naar de fibaro (IN en L)

Ik weet niet of het werkt zonder blauw (n)

Edit: volgens mij moet je wel een blauwe draad trekken.
Maar als er echt 2 keer bruin vanuit de centraaldoos komt, kan je het beste 1 bruine vervangen voor blauw.

[ Voor 26% gewijzigd door IplugNplay op 24-03-2023 22:03 ]

[Hari-Bo]

Ik moest inderdaad een blauwe draad doortrekken van een stopcontact een meter verderop.
