Beste forum leden,
Ik twijfel welke omvormer te gebruiken om voor de uitbreiding van mijn huidige PV installatie.
Situatie:
1. Bestaande string: 6x260Wp. Inclinatie 39 graden (dak van huis) en een azimuth van -33 graden (ZZO).
2. Uitbreiding: 9x425Wp. Inclinatie 13 graden (garagedak) en een azimuth van -33 graden (ZZO).

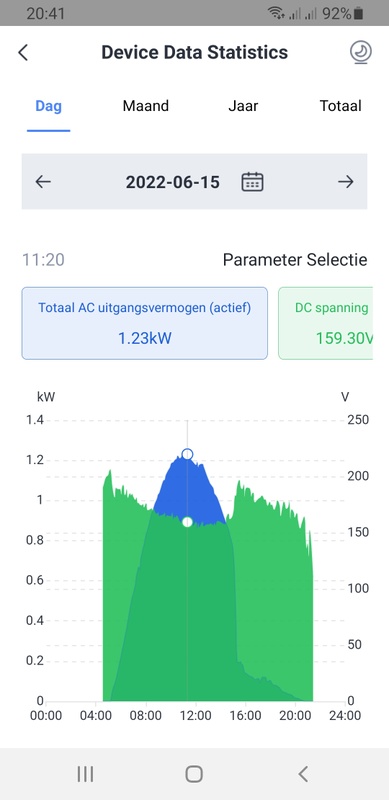

String 1: Levert 1300W maximaal vermogen, waarbij de DC spanning bij het opstarten ongeveer 180 V bedraagt, maar tijdens het maximaal vermogen zakt deze tot net onder de 160V terug. Zie onderstaand plaatje.
:strip_exif()/f/image/2KdbAzzt2T3gphSBQU8hLuAn.jpg?f=fotoalbum_large)
Ik moet mijn bestaande omvormer (enkelfase, 1.5kW) vervangen door een nieuwe, en zie 2 opties:
Optie 1: Een Goodwe 3-fase omvormer van 4 of 5 kW (GW5K-DT)
Mijn twijfel is in hoeverre deze omvormer geschikt is voor mijn bestaande string. Volgens de specificatie van deze omvormers (zowel de 4 kW als 5kW versie) is de DC opstartspanning van deze omvormer 160 V, dus dat lijkt goed te zijn. Maar als MPPT regelbereik wordt gegeven dat deze 180-850V is. Ik zie echter dat mijn huidige string tijdens piekvermogen terugzakt naar net onder 160V. Dat lijkt me niet optimaal te zijn.
Optie 2: Een Goodwe 1-fase omvormer van 4.2 kW (GW4200D-NS)
De specs. van deze omvormer zijn:
• (2 MPP trackers)
• Max. DC stroom: 11 A
• DC Inschakelspanning: 120V
• MPPT spanningsbereik: 125-550V
Mijn bestaande set levert als DC spanning tussen de 150 en 210V (mooi binnen het MPPT bereik dus)
Voor de nieuwe set van 9x425Wp panelen (Trina TSM-425DE09R.08) geldt:
• Max. Spanning: 9 x 41.5= 373.5 V
• Max stroom: 10.24A
Dit lijkt ook mooi in het werkgebied van de omvormer te liggen.
Echter, aangezien mijn woning is voorzien van 3x25A (smelt) hoofdzekeringen. Zou ik de omvormer middels een B20 aardlekautomaat moeten afzekeren (deze omvormer kan tot 19A AC spanning leveren). Maar volgens mij bereik ik hiermee net geen selectiviteit naar mijn hoofdzekering. De kans op een probleem lijkt me erg klein want de uitschakelkromme van de B20 lijkt maar op 1 punt de kromme van een 25A hoofdzekering te snijden. Zie plaatje:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/VPn0h5MEU4XqZJCz020iHtcb.jpg?f=user_large)
Wat te doen? Optie 1 of optie 2?
