PCIe kaart voor mijn Samsung Evo 980

[xehexehex]

Heb een oud systeempje staan, met een MSI Z97 GD65 gaming moederbord. Nu heeft deze mobo geen M2 SSD, enkel M-SATA. Dus heb een adapter gekocht om zo mijn NGFF M2 SSD aan te sluiten, alleen geen rekening gehouden met de PCIe poort die in de 'weg' zit.

Nu dus maar op zoek naar een PCIe kaart, waarop ik deze NGFF M2 SSD kan aansluiten. Maar welke te kiezen? Op Amazon staan een hoop PCIe kaarten, maar welke moet ik hebben (non-PCIe4)?

Prijsklasse 10-20 euro.

Zit ermee dat ik niet weet of any random PCIe kaart kan 'werken' en op welke poort ik deze moet aansluiten? En welke is qua snelheid het meest ideaal?

Er staat dat deze mobo het volgende heeft:

PCI-E x16 >> 3
PCI-E Gen >> Gen3 (16,0,0), (8,8,0), (8,4,4)
PCI-E x1 >> 4

Dank is groot

[Uszka]

Zit er een videokaart in het systeem of heb je beeld vanaf de iGPU?

Samsung EVO 980 kent de PW niet. Wat heb je wel?

[xehexehex]

980 EVO
M.2 NGFF
1TB

Ik heb geen VGA kaart verder

[Juup]

980 EVO bestaat niet.

[DukeBox]

xehexehex schreef op woensdag 22 maart 2023 @ 20:38:
Dus heb een adapter gekocht om zo mijn NGFF M2 SSD aan te sluiten, alleen geen rekening gehouden met de PCIe poort die in de 'weg' zit.

Wat bedoel je daar precies mee?

Eigenlijk werkt alles wel wat er te krijgen is. Indien je er ook van wilt booten heb je wel een uefi bios nodig.
Je hebt van die ultra low profile adapters (zonder bracket), nadeel is dat die alleen 'vast zitten' in het PCIe slot (x16 length). Wil je er ook nog een koel blokje op kwijt dan wil je wel dat dat stevig blijft zitten.



Met profile er aan heb je iets hogere kaartjes (x4 of x8 length) die ook prima werken.

[ Voor 15% gewijzigd door DukeBox op 22-03-2023 21:35 ]

[pennywiser]

Ik gebruik zelf deze, daar kunnen 2 types m.2 op.

https://nl.aliexpress.com/item/32974085672.html

[xehexehex]

DukeBox schreef op woensdag 22 maart 2023 @ 21:32:
[...]

Wat bedoel je daar precies mee?

Eigenlijk werkt alles wel wat er te krijgen is. Indien je er ook van wilt booten heb je wel een uefi bios nodig.
Je hebt van die ultra low profile adapters (zonder bracket), nadeel is dat die alleen 'vast zitten' in het PCIe slot (x16 length). Wil je er ook nog een koel blokje op kwijt dan wil je wel dat dat stevig blijft zitten.
[Afbeelding]


Met profile er aan heb je iets hogere kaartjes (x4 of x8 length) die ook prima werken.
[Afbeelding]

Mijn NGFF SSD is 'te lang', dus staat schuin omhoog, doordat de PCIe poort in de weg zit.

[xehexehex]

Juup schreef op woensdag 22 maart 2023 @ 21:26:
980 EVO bestaat niet.

[pennywiser]

Er vanaf kunnen booten hangt er vanaf. Vanaf 6e gen kan dat wel vaak, maar dit is een socket 1150 waar ook 4e gen nog op zit. 50/50 kans denk ik. Gewoon ook even bios updaten daarvoor, mogelijk is die functie er later in gekomen.

[pennywiser]

xehexehex schreef op woensdag 22 maart 2023 @ 21:47:
[...]

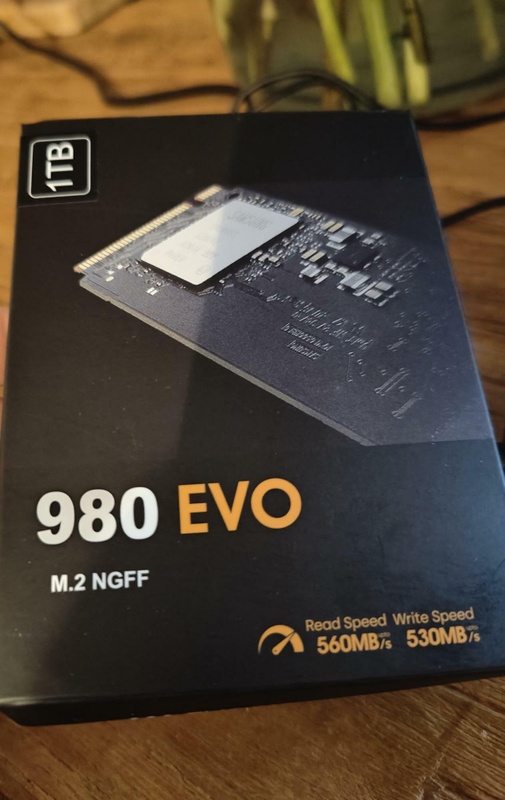

[Afbeelding]

Oei die ziet er wel heel nep uit. De 980 EVO is inderdaad nooit uitgebracht door Samsung.

[xehexehex]

pennywiser schreef op woensdag 22 maart 2023 @ 21:47:
Er vanaf kunnen booten hangt er vanaf. Vanaf 6e gen kan dat wel vaak, maar dit is een socket 1150 waar ook 4e gen nog op zit. 50/50 kans denk ik. Gewoon ook even bios updaten daarvoor, mogelijk is die functie er later in gekomen.

Ah, is dit wel gen4? Zag namelijk bij MSI gen3, vandaar dat ik zat te twijfelen wat wel/niet werkt. Onwetendheid van moi.

https://www.msi.com/Mothe...GD65-GAMING/Specification

[xehexehex]

pennywiser schreef op woensdag 22 maart 2023 @ 21:48:
[...]

Oei die ziet er wel heel nep uit. De 980 EVO is inderdaad nooit uitgebracht door Samsung.

Zal schoonpa eens vragen waar ie deze op de kop heeft getikt (BVA zei ie). Staat wel netjes Samsung op de doos, maar vind de read/write heel traag. Kan dus ook vanwege het feit zijn dat deze nep is? Zucht.

[pennywiser]

xehexehex schreef op woensdag 22 maart 2023 @ 21:48:
[...]

Ah, is dit wel gen4? Zag namelijk bij MSI gen3, vandaar dat ik zat te twijfelen wat wel/niet werkt. Onwetendheid van moi.

https://www.msi.com/Mothe...GD65-GAMING/Specification

Zowel 4e/5e/6e zitten op socket 1150. Dus boot vanaf pcie is een 50/50 kans denk ik. Altijd bios updaten om te kijken of die functie er bij gekomen is.

[ Voor 7% gewijzigd door pennywiser op 22-03-2023 21:52 ]

[pennywiser]

xehexehex schreef op woensdag 22 maart 2023 @ 21:50:
[...]

Zal schoonpa eens vragen waar ie deze op de kop heeft getikt (BVA zei ie). Staat wel netjes Samsung op de doos, maar vind de read/write heel traag. Kan dus ook vanwege het feit zijn dat deze nep is? Zucht.

Ehm hate to be the bringer of bad news, maar ja dit is een nepper. Sorry bud.

[Uszka]

Het is een M2 sata ssd, en nep. Is niets Samsung aan. Komt van AliExpress.

pennywiser schreef op woensdag 22 maart 2023 @ 21:50:
[...]

Zowel 4e/5e/6e zitten op socket 1150. Dus boot vanaf pcie is een 50/50 kans denk ik.

6e gen is s1151 en 5e gen werkt alleen op sommige Z97 moederborden.

[ Voor 10% gewijzigd door Uszka op 22-03-2023 21:54 ]

[xehexehex]

pennywiser schreef op woensdag 22 maart 2023 @ 21:51:
[...]

Ehm hate be the bringer of bad news, maar ja dit is een nepper. Sorry bud.

No probs m8, dan ga ik maar een nieuwe scoren.

[pennywiser]

Uszka schreef op woensdag 22 maart 2023 @ 21:52:
Het is een M2 sata ssd, en nep. Is niets Samsung aan. Komt van AliExpress.


[...]

6e gen is s1151 en 5e gen werkt alleen op sommige Z97 moederborden.

True, dan geen boot vanaf pcie op dit mobo denk ik vrij zeker.

[xehexehex]

pennywiser schreef op woensdag 22 maart 2023 @ 21:53:
[...]

True, dan geen boot vanaf pcie op dit mobo denk ik vrij zeker.

Alleen via MSATA > M2 adapter dus. Maar dan heb ik nu issue(s) dat de M2 kaartjes dus tegen mijn PCIe poort aan zitten. Beetje ruk. Of ik moet MSATA SSD halen, maar dat is ook weer trager.

[pennywiser]

xehexehex schreef op woensdag 22 maart 2023 @ 21:52:
[...]

No probs m8, dan ga ik maar een nieuwe scoren.

Scoor een nette Samsung mSata dan ben je er ook. Verschil merk je totaal niet.

[Uszka]

xehexehex schreef op woensdag 22 maart 2023 @ 21:52:
[...]

No probs m8, dan ga ik maar een nieuwe scoren.

Neem een gewone 2,5" sata als je 1TB opslag wilt. Heb je vanaf €45.

[pennywiser]

xehexehex schreef op woensdag 22 maart 2023 @ 21:55:
[...]

Alleen via MSATA > M2 adapter dus. Maar dan heb ik nu issue(s) dat de M2 kaartjes dus tegen mijn PCIe poort aan zitten. Beetje ruk. Of ik moet MSATA SSD halen, maar dat is ook weer trager.

Echt niet trager, een goede van Samsung is net zo snel als een gewone sata, die je ook alleen maar kan booten vanaf dit bord.

[pennywiser]

Uszka schreef op woensdag 22 maart 2023 @ 21:56:
[...]

Neem een gewone 2,5" sata als je 1TB opslag wilt. Heb je vanaf €45.

Dat kan ook, maar wel jammer van die mSata poort.

[Uszka]

pennywiser schreef op woensdag 22 maart 2023 @ 21:56:
[...]

Dat kan ook, maar wel jammer van die mSata poort.

mSATA kost 2x zoveel voor 0 verschil in prestaties

[xehexehex]

Thanks gents voor alle hulp. Dan ga ik maar een normale SSD scoren
