Inbouwspot en inbouwsensor met veerklemmen en nen1010

[isomis]

In een verlaagd plafond met gipsplaten maak ik gebruik van een inbouwspot en inbouwsensor met veerklemmen. Officieel moet je de verbinding volgens nen1010 met lasklemmen in een lasdoosje doen. Kortom, er mogen nergens vd draden open en bloot liggen. Alleen hoe kan je een lasdoosje gebruiken met veerklemmen? Die veerklemmen nemen best wat ruimte in en horen eigenlijk gelijk te klemmen op de gipsplaat.

Ik zou niet weten hoe ik deze vd draden kan opbergen in een lasdoos door die veerklemmen. De draden komen uit een YMVK kabel en gaan direct in de lichtsensor. De kabel moet ik strippen om 3 draden te krijgen, die ik netjes in de lichtsensor kan stoppen. Kortom, hoe ga ik dat stukje 3 vd draden netjes volgens nen1010 opbergen of dit weer zo nen1010 uitzondering waar ze in de praktijk nog geen antwoord op hebben?

[Voor 5% gewijzigd door isomis op 14-03-2023 17:16]

[Illusion]

Welk merk en type sensor is dat? Wat zegt de handleiding van die sensor daarover? Hoort daar niet nog een kapje ofzo bij?


Daarnaast is wat mij betreft de grootste fout hier dat je de aardedraad als schakeldraad misbruikt.

[PotatoChip]

isomis schreef op dinsdag 14 maart 2023 @ 17:14:
In een verlaagd plafond met gipsplaten maak ik gebruik van een inbouwspot en inbouwsensor met veerklemmen. Officieel moet je de verbinding volgens nen1010 met lasklemmen in een lasdoosje doen. Kortom, er mogen nergens vd draden open en bloot liggen. Alleen hoe kan je een lasdoosje gebruiken met veerklemmen? Die veerklemmen nemen best wat ruimte in en horen eigenlijk gelijk te klemmen op de gipsplaat.

Ik zou niet weten hoe ik deze vd draden kan opbergen in een lasdoos door die veerklemmen. De draden komen uit een YMVK kabel en gaan direct in de lichtsensor. De kabel moet ik strippen om 3 draden te krijgen, die ik netjes in de lichtsensor kan stoppen. Kortom, hoe ga ik dat stukje 3 vd draden netjes volgens nen1010 opbergen of dit weer zo nen1010 uitzondering waar ze in de praktijk nog geen antwoord op hebben?

[Afbeelding]

Geen kapje met iets van trekontlasting bij de sensor? En in dat geval snoer gebruiken met de juiste kleuren?

[Sine]

Inderdaad, als je je toch aan de 1010 wilt houden is geel/groen onder spanning wel heel erg stout.

Ik weet niet waar deze sensor vandaan komt, maar ik gok dat als je deze niet echt volgens de regels kunt installeren.

[isomis]

Illusion schreef op dinsdag 14 maart 2023 @ 17:21:
Welk merk en type sensor is dat? Wat zegt de handleiding van die sensor daarover? Hoort daar niet nog een kapje ofzo bij?


Daarnaast is wat mij betreft de grootste fout hier dat je de aardedraad als schakeldraad misbruikt.

Er zit een plastic klein kapje bij, die gaat erover heen. Alleen er blijft altijd een stukje vd draad bloot liggen.

De handleiding zegt er niks over:

[Xander]

Online vind ik afbeeldingen van deze melder waar ook nog een transparant kapje op zit:


Verbindingen en aansluitingen moet je inderdaad maken in daarvoor bestemde omhulsels, net zo goed als dat je kabel of leiding moet eindigen in een omhulsel. Maar je melder heeft dus zo'n omhulsel, als je het tenminste dichtschroeft. Ik kan het niet zien maar ik neem aan dat er ook nog iets is voorzien voor de trekontlasting.

YMVK ga je hier waarschijnlijk niet inkrijgen, dit soort spul sluit je dan normaal ook aan met een soepele leiding (oftewel snoer):

Neem 4x1,5mm² met de juiste draadkleuren (bruin voor fase, blauw voor nul, zwart als schakeldraad).

Dan voldoet het prima aan NEN1010.

[isomis]

Xander schreef op dinsdag 14 maart 2023 @ 17:29:
Online vind ik afbeeldingen van deze melder waar ook nog een transparant kapje op zit:
[Afbeelding]

Verbindingen en aansluitingen moet je inderdaad maken in daarvoor bestemde omhulsels, net zo goed als dat je kabel of leiding moet eindigen in een omhulsel. Maar je melder heeft dus zo'n omhulsel, als je het tenminste dichtschroeft. Ik kan het niet zien maar ik neem aan dat er ook nog iets is voorzien voor de trekontlasting.

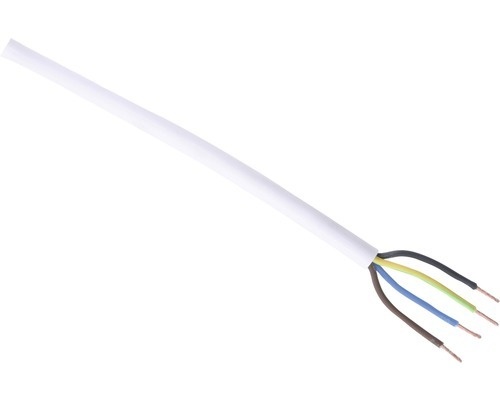

YMVK ga je hier waarschijnlijk niet inkrijgen, dit soort spul sluit je dan normaal ook aan met een soepele leiding (oftewel snoer):
[Afbeelding]
Neem 4x1,5mm² met de juiste draadkleuren (bruin voor fase, blauw voor nul, zwart als schakeldraad).

Dan voldoet het prima aan NEN1010.

Plastic kapje heb ik erbij, maar stelt weinig voor. Denk niet dat het met trekken erop blijft...

Je hebt helemaal gelijk, ik moet gewoon wat dunnere kabel gebruiken, daarmee kan ik dit goed oplossen. Thnx.

[Xander]

isomis schreef op dinsdag 14 maart 2023 @ 17:27:
Alleen er blijft altijd een stukje vd draad bloot liggen.

Dat voldoet dan niet.

NEN1010 is niet zo ingewikkeld.

526.5 Aansluitingen van leidingen (niet alleen de eindaansluitingen, maar ook tussenverbindingen) mogen alleen worden gemaakt in daarvoor geschikte omhullingen, bijvoorbeeld verbindingsdozen, aansluitdozen, of in materieel, indien de fabrikant hiervoor ruimte heeft voorzien. In dit geval moet materieel worden gebruikt waar vaste aansluitvoorzieningen aanwezig zijn, of waar voorzieningen zijn getroffen voor het installeren van verbindingsmaterieel. De leidingen moeten eindigen in een omhulling.

isomis schreef op dinsdag 14 maart 2023 @ 17:31:
Plastic kapje heb ik erbij, maar stelt weinig voor. Denk niet dat het met trekken erop blijft...

Dan ben je misschien toe aan een melder welke wel fatsoenlijk is te installeren.
