Hoe stroom de vloeistof van het koelwater in een auto?

Pagina: 1
Acties:

Vraag


Acties:
  • 0 Henk 'm!

  • Backpacker
  • Registratie: December 2004
  • Niet online
Kennis gezocht!

Omdat het op dit moment s'nachts - 20 graden is hier in Zweden ben ik bezig met het inbouwen van een motorverwarming. Helaas is de plaatselijke automonteur langdurig ziek en kan ik pas over twee weken terecht bij de monteur een dorp verder op. Ik wil hem dan ook zelf gaan monteren wat opzich niet een moeilijk klusje is.

Het enige wat ik niet zeker weet en noodzakelijk is voor het op juiste wijze plaatsen van de verwarming is hoe de stroomrichting van de koelvloeistof loopt.

Ik wil hem gaan monteren in een stuk slang die komt vanuit de bovenkant van de koelvloeistofreservoir. Het stuk slang gaat na een t-splitsing enerzijds naar (volgens mij) de motor en anderzijds naar (volgens mij) de autoverwarming (of radiator?).

De grote vraag is dus of bij de bovenkant van het koelvloeistofreservoir de vloeistof erin stroomt of er juist uit...

Het gaat hier overigens om een Golf 5 Diesel uit 2006.

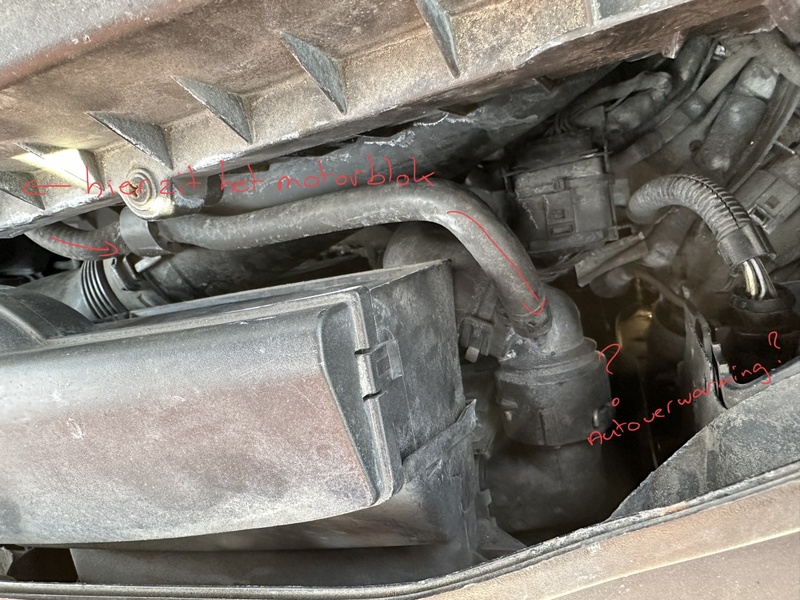

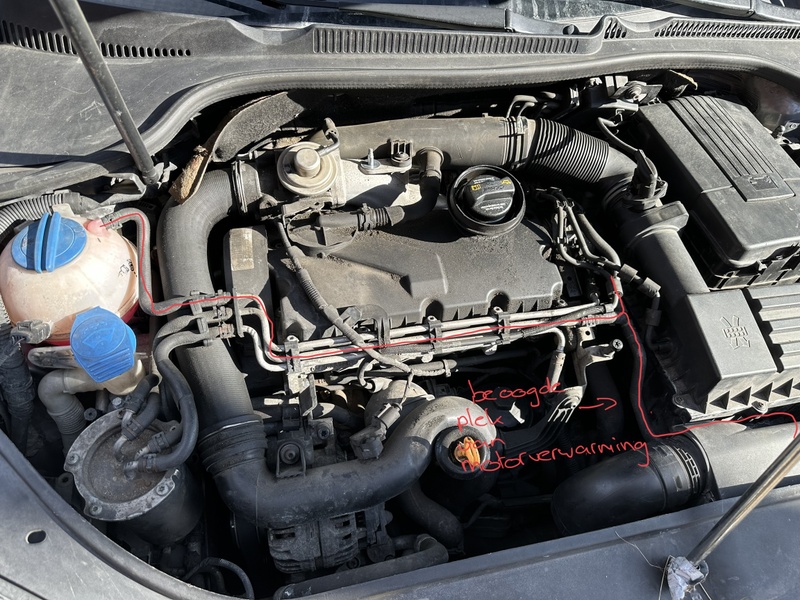

Plaatsje en een filmpje om het duidelijker te maken:

Afbeeldingslocatie: https://tweakers.net/i/4DZQFRsMrOwBIm7cl3ufbqRSmek=/800x/filters:strip_icc():strip_exif()/f/image/4ACLCk2T6RwfMosnDDLXI0fm.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/UDFqcJP12G-WVJ7e14Wgya3P5wI=/800x/filters:strip_icc():strip_exif()/f/image/bs88QhGAs3ztA12vKs5kWQsX.jpg?f=fotoalbum_large

Duurzaamheidmaatregelen aan het treffen? Lees https://gathering.tweakers.net/forum/list_messages/2114724 even ivm het energielabel.

Alle reacties


Acties:
  • +1 Henk 'm!

  • Nielson
  • Registratie: Juni 2001
  • Laatst online: 12:52
Backpacker schreef op zaterdag 11 maart 2023 @ 12:24:
De grote vraag is dus of bij de bovenkant van het koelvloeistofreservoir de vloeistof erin stroomt of er juist uit...
Beide, bij overdruk in het systeem stroomt het naar het vaatje, bij afkoelen van het circuit onstaat er onderdruk en wordt de koelvloeistof weer teruggezogen. Maar wat voor een verwarmingselement is het, als deze bedoeld is voor je koelwater zal je ook voor circulatie moeten zorgen lijkt me, en moet je misschien ook nog rekening houden met de locatie van de thermostaat. Is een element direct in het motorblok die je blok en olie verwarmt niet handiger?

Acties:
  • 0 Henk 'm!

  • Backpacker
  • Registratie: December 2004
  • Niet online
Nielson schreef op zaterdag 11 maart 2023 @ 13:05:
[...]
Beide, bij overdruk in het systeem stroomt het naar het vaatje, bij afkoelen van het circuit onstaat er onderdruk en wordt de koelvloeistof weer teruggezogen. Maar wat voor een verwarmingselement is het, als deze bedoeld is voor je koelwater zal je ook voor circulatie moeten zorgen lijkt me, en moet je misschien ook nog rekening houden met de locatie van de thermostaat. Is een element direct in het motorblok die je blok en olie verwarmt niet handiger?
Ik heb voor nu de verwarming (kregen van een familielid) van www.enginepreheater.nl dus die moet volgens mij op de slang van het koelwater. Heb er geen slechte verhalen over gelezen (diverse andere "Zwedelanders" hebben hem ook).

Wellicht is een motorblokverwarmer beter maar dan moet ik eerst weer 100 km+ rijden naar een grote stad ;)

Duurzaamheidmaatregelen aan het treffen? Lees https://gathering.tweakers.net/forum/list_messages/2114724 even ivm het energielabel.


Acties:
  • 0 Henk 'm!

  • Nielson
  • Registratie: Juni 2001
  • Laatst online: 12:52
Backpacker schreef op zaterdag 11 maart 2023 @ 13:23:
Ik heb voor nu de verwarming (kregen van een familielid voor onze emigratie) van www.enginepreheater.nl dus die moet volgens mij op de slang van het koelwater.
Er staat wel een beknopte handleiding op die site:
1. Bepaal de plaats van montage van de enginepreheater.
2. Altijd lager dan het onderste punt van het expansievat (pas op voor uitlaatspuitstuk hitte).
3. Plaats de unit in een slang bv naar de kachel of de oliekoeler, met de pijl in de stroomrichting mee.
4. De bovenste kachelslang is in de meeste gevallen de inloop van de kachel de stroomrichting is dan de pijl naar het shutbord toe.
5. Snij of knip de slang door en monteer de slangen met bijgeleverde slang klemmen en controleer op lekkage.
6. Indien nodig fixeer de unit met een kabelbinder.
7. De voedingsdraad 202 volt monteren en fixeer de bumperkabel met speciaal bijgeleverde klem. (nog niet aanzetten)
8. Ontlucht het koelsysteem dmd de motor laten lopen met de dop van het expansievat af.
9. Schakel de motor uit.
10. Test de unit door de 220 volt in te schakelen tussen de 40 en 55 graden slaat de verwarmer af en begint automatisch weer als de temperatuur zakt.
11. De motorblokverwarmer is bedrijfsklaar.
Eenvoudigst is om even de werkplaatshandleiding van je auto online op te zoeken zodat je 'm tussen de juiste leidingen zet. Expansievat leiding moet je iig niet hebben aangezien deze niet direct in een rondgaand circuit zit.

Acties:
  • +2 Henk 'm!

  • Brazos
  • Registratie: Augustus 2012
  • Niet online
Die slang die je aanwijst gaat waarschijnlijk naar de dop van de radiator, daar stroomt alleen vloeistof als de druk in het systeem te hoog is en de dop wat KVS af laat vloeien naar het expansievat. Ik denk dat je sowieso niet aan de kant van de radiator moet zitten. In koude toestand is de thermostaat namelijk gesloten en stroomt er geen/bijna geen water van/naar de radiator.

Aan de bovenkant van de radiator zit ergens een dikke slang. Dit is de warme aanvoer vanuit de motor. Als je deze slang volgt naar het motorblok kom je waarschijnlijk ergens uit waar de thermostaat zit. De verwarming zal daarvoor aangesloten moeten worden.

Vandaar dat de handleiding het ook over de kachel heeft waarschijnlijk. Tussen het schutbord (onder je raam zeg maar) en het motorblok zitten een aantal kvs leidingen die naar binnen gaan (naar de kachelradiator in je dashboard). Waarschijnlijk moet je hem daar ergens aansluiten zodat het warme water ook daadwerkelijk in de motor komt als deze koud is.

Sluit je hem ergens tussen de radiator en de motor aan (dus aan de voorkant in het motorruim zeg maar) dan zal de motor waarschijnlijk niet verwarmd worden. Zo'n thermostaat gaat ook pas open bij een graadje of 80-85 dus dat zal met zo'n verwarming waarschijnlijk niet gaan.

[ Voor 12% gewijzigd door Brazos op 11-03-2023 14:40 ]


Acties:
  • +1 Henk 'm!

  • XelaRetak
  • Registratie: Juni 2022
  • Laatst online: 28-05 13:38
Zoals hierboven aangegeven - denk aan de thermostaat. Zoals je het hebt uitgetekend ben je alleen buiten de motor aan het verwarmen.

Acties:
  • +2 Henk 'm!

  • Nielson
  • Registratie: Juni 2001
  • Laatst online: 12:52
Ik weet niet welke motorcode je precies hebt maar mogelijk geeft dit een idee:

Afbeeldingslocatie: https://workshop-manuals.com/volkswagen/golf-mk5/images/golf-mk5-12371.png
Coolant hose schematic diagram
1 - Expansion tank
2 - Cylinder head/cylinder block
3 - Intake manifold
4 - Exhaust gas recirculation cooler
5 - Heater unit heat exchanger
6 - Lower coolant pipe
7 - Oil cooler
q For engine oil.
8 - Upper coolant hose
9 - Radiator
10 - Lower coolant hose
11 - Coolant pump and thermostat
12 - Upper coolant pipe
bron

Acties:
  • 0 Henk 'm!

  • jgj82
  • Registratie: Juli 2006
  • Laatst online: 09:49

jgj82

Ja, maar = nee

XelaRetak schreef op zaterdag 11 maart 2023 @ 14:42:
Zoals hierboven aangegeven - denk aan de thermostaat. Zoals je het hebt uitgetekend ben je alleen buiten de motor aan het verwarmen.
En dat is ook precies de bedoeling met een engine pre-heater. Dit ding zal niet genoeg vermogen leveren om het hele koelcircuit te verhitten, afgaande op het formaat en de omschrijving dat hij tussen de 40 en 50 graden weer afslaat. @Backpacker Dit systeem is bedoeld om je motor op temperatuur te houden zodat hij ook bij extreme koude te starten is en geen volwaardige standverwarming. Monteren in nr. 8 in het plaatje hierboven zorgt dat hij in het kleine circuit zit en precies doet wat hij moet doen: de motor verwarmen.

[ Voor 10% gewijzigd door jgj82 op 11-03-2023 17:35 ]


Acties:
  • +1 Henk 'm!

  • XelaRetak
  • Registratie: Juni 2022
  • Laatst online: 28-05 13:38
jgj82 schreef op zaterdag 11 maart 2023 @ 17:33:
[...]

En dat is ook precies de bedoeling met een engine pre-heater. Dit ding zal niet genoeg vermogen leveren om het hele koelcircuit te verhitten, afgaande op het formaat en de omschrijving dat hij tussen de 40 en 50 graden weer afslaat. @Backpacker Dit systeem is bedoeld om je motor op temperatuur te houden zodat hij ook bij extreme koude te starten is en geen volwaardige standverwarming. Monteren in nr. 8 in het plaatje hierboven zorgt dat hij in het kleine circuit zit en precies doet wat hij moet doen: de motor verwarmen.
Nee, we begrijpen elkaar verkeerd denk ik. Op het punt dat hij initieel voor ogen had warm je het verkeerde deel op, je wilt hem in het circuit binnen de thermostaat hebben zodat je niet alleen de radiateur opwarmt.

Acties:
  • +1 Henk 'm!

  • jgj82
  • Registratie: Juli 2006
  • Laatst online: 09:49

jgj82

Ja, maar = nee

XelaRetak schreef op zaterdag 11 maart 2023 @ 18:42:
[...]


Nee, we begrijpen elkaar verkeerd denk ik. Op het punt dat hij initieel voor ogen had warm je het verkeerde deel op, je wilt hem in het circuit binnen de thermostaat hebben zodat je niet alleen de radiateur opwarmt.
Volgens mij willen we hetzelfde maar op een andere manier. Idealiter zou je hem tussen motor en thermostaat willen inderdaad. Maar dat gaat denk ik niet lukken omdat elke motor vanaf 1995 ongeveer een thermostaathuis heeft wat op de motor zit vastgeschroefd.
Volgens mij heeft deze heater geen eigen pomp dus de enige mogelijkheid om warmte in de motor te krijgen zonder dat de waterpomp aan is en de motor dus moet draaien is via de grote leiding direct naar de cylinderkop. De andere kant wordt geblokt door de thermostaat en de kleine leidingen gaat niet lukken ivm formaat vermoed ik.


@XelaRetak Ik heb de pre-heater eens goed bekeken op de website. Er zit wel een pomp in.
Bovenstaande is complete onzin, en jij hebt volledig gelijk.
Mea culpa.

Poging 2:
@Backpacker Ik ben er even in gedoken voor je.
Op de website die @Nielson noemt kun je de verschillende schema's vinden van TDi motoren in een Golf 5. Ik heb als voorbeeld de 2.0 TDi genomen, als je er niet uit komt moet je ons even mededelen om welk type het precies gaat, dank kijk ik met je mee!

Voorbeeld van deze website:

Afbeeldingslocatie: https://tweakers.net/i/NMb6a451E5T1tTNwD74qvIDFDH4=/234x176/filters:strip_exif()/f/image/oBNl81hrme7nCk8skFXE7bUk.png?f=fotoalbum_medium

Ik zou proberen hem ergens bij de rode streepjes ertussen te krijgen.

Verder wil ik nog opmerken dat het wel een langzaam ding is, volgens de website heeft hij er twee(!) uur voor nodig om van 0 graden tot tussen de 40 en 55 graden te komen 8)7 Dan wil ik niet weten hoelang je nodig hebt om bij -20C je motor op temperatuur te krijgen met 1.1 kWh ;w

[ Voor 48% gewijzigd door jgj82 op 11-03-2023 22:53 . Reden: Omdat ik een uilskuiken ben.... ]


Acties:
  • 0 Henk 'm!

  • Backpacker
  • Registratie: December 2004
  • Niet online
Bedankt @jgj82 @XelaRetak @Nielson en @Brazos ! Ik zat dus helemaal verkeerd.

Het gaat overigens om een Golf V met het oude nederlandse kenteken 24-TJ-VD.
Als ik mijn kenteken bij winparts invul komt er dit aan kenmerken naar voren:

Afbeeldingslocatie: https://tweakers.net/i/SSD67vgSWxhFbnZ5NJJpUqLXRb8=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/tglq8kBqE8inZZ8sVZEPovTJ.png?f=user_large

Mocht dat nog wat uitmaken qua soort motor dan hoor ik dat graag. Ga ik ondertussen eens aan de slag met de aanwijzingen van @jgj82

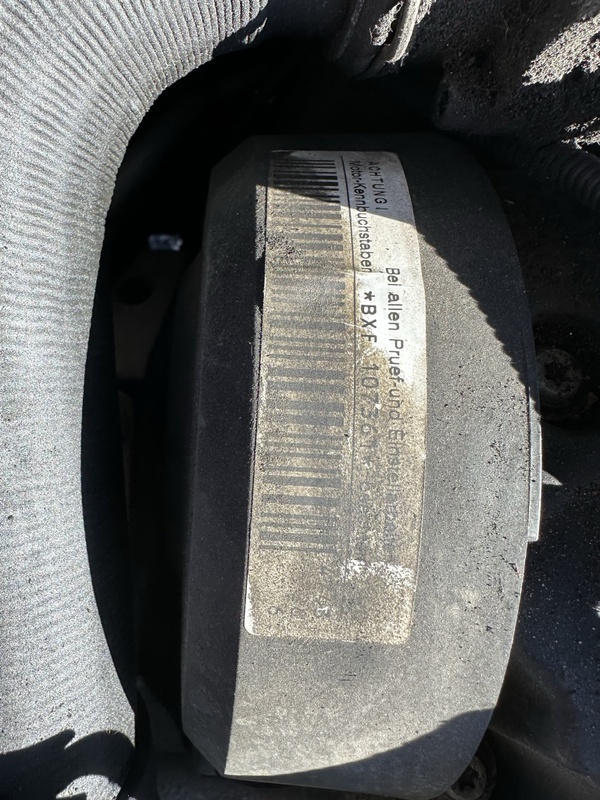

Deze sticker zit op de motor, misschien dat dat nog wat extra info geeft?

Afbeeldingslocatie: https://tweakers.net/i/7u9A0nvpgibAVWcJ3xcwC-_jbDs=/x800/filters:strip_icc():strip_exif()/f/image/wlUYvPp24g5FbZOzxJqXUtLg.jpg?f=fotoalbum_large

[ Voor 28% gewijzigd door Backpacker op 12-03-2023 11:23 ]

Duurzaamheidmaatregelen aan het treffen? Lees https://gathering.tweakers.net/forum/list_messages/2114724 even ivm het energielabel.


Acties:
  • +2 Henk 'm!

  • Nielson
  • Registratie: Juni 2001
  • Laatst online: 12:52
BXF is inderdaad je motorcode. Ik denk dat het deze dan is:

Afbeeldingslocatie: https://workshop-manuals.com/volkswagen/golf-mk5/images/golf-mk5-10652.png
Coolant hose schematic diagram
1 - Expansion tank
2 - Rear coolant pipe
3 - Bypass flap
4 - Exhaust gas recirculation cooler
5 - Cylinder head/cylinder block
6 - Heat exchanger for heater unit
7 - Connection
8 - Front coolant pipe
9 - Gearbox oil cooler
q if fitted
q Only on vehicles with automatic gearbox.
10 - Upper coolant hose
11 - Radiator
12 - Lower coolant hose
13 - Engine oil cooler
14 - Coolant pump and thermostat
15 - Upper coolant pipe
16 - Circulation pump -V55-
q if fitted
17 - Auxiliary heater
q Vehicles with optional equipment only.
Grappig genoeg staat daar al een externe heater ingetekend. Deze weergave helpt misschien ook nog.
