Weerstand/zekering doormeten

[Toerq]

Mijn vraag

Ik heb hier een inventum electrische deken waarvan het lampje niet brandde als je hem op een aan stand zet, zou normaal moeten branden. volgends de manual is er dan iets stuk en moet het opgestuurd worden maar heb geen bon of garantie.

]
...

Relevante software en hardware die ik gebruik
...

Wat ik al gevonden of geprobeerd heb

Besloten het kastje open te maken en toen kwam ik 2 zekeringen tegen, F1 en F2. nu is die F1 goed met doormeten piepte de meter maar die F2 niet.




Heb daarna de zekering eruit gesoldeerd en de krimpkous open gesneden en toen kwam ik een weerstand tegen ipv zekering.





Daarna geprobeerd op ohm door te meten maar op geen enkele stand kwam er iets te staan kan ik er dan van uitgaan dat die defect is.

Ik heb online gezocht op de kleurcode en die komt uit op 1 ohm, daarna gezocht om er een te kopen maar dan kom ik geen 5 baans tegen maar 4 baans wel 1 ohm. zou dat ook werken eventueel.

Snap de functie niet is dit dan gewoon een zekering verpakt in een weerstandshuisje ?

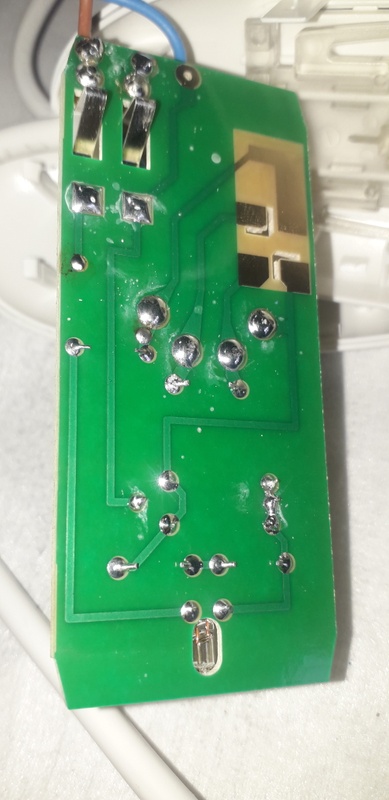

wat betere foto's vd kontakten daar is te zien dat er niks verbrand is of slijtage.
...

[ Voor 27% gewijzigd door Toerq op 07-03-2023 22:16 ]

[Woudtwe]

Wat is die zwarte vkek op dat contact links bovenin?

[Toerq]

Woudtwe schreef op maandag 6 maart 2023 @ 21:49:
Wat is die zwarte vkek op dat contact links bovenin?

Schaduw ofzo, de schakelaar is nog nooit gebruikt zo te zien en ziet er als nieuw uit.

[Woudtwe]

OK gelukkig. Het aantal banden op een weerstand heeft te maken met de nauwkeurigheid van de weerstand. Afhankelijk van de toepassing is dat wel of niet belangrijk.

Ik verwacht met deze toepassing dat het niet uit maakt. Als ie maar doorbrand bij een fout. Of dat nou 1 ohm of 1.1 ohm is maakt dan niet veel verschil

[Sine]

Dat is inderdaad een 1 Ohm weertand.

Maar het is een zogenaamde "Fusible resistor", ofwel een weerstand met een zekeringsfunctie. Zeker in iets als een elektrische deken die NIET vervangen door een gewone weerstand!

-edit-

Ik zou zo niet weten waar je ze in NL particulier kunt krijgen, TME heeft ze in ieder geval.

https://www.tme.eu/nl/en/...royal-ohm/frn01wk010ja10/

[ Voor 30% gewijzigd door Sine op 06-03-2023 22:08 ]

[Toerq]

Sine schreef op maandag 6 maart 2023 @ 22:03:
Dat is inderdaad een 1 Ohm weertand.

Maar het is een zogenaamde "Fusible resistor", ofwel een weerstand met een zekeringsfunctie. Zeker in iets als een elektrische deken die NIET vervangen door een gewone weerstand!

-edit-

Ik zou zo niet weten waar je ze in NL particulier kunt krijgen, TME heeft ze in ieder geval.

https://www.tme.eu/nl/en/...royal-ohm/frn01wk010ja10/

Ik heb even gezocht en er wordt gesproken over de 5e band dat als die wit is het een fusible resistor is maar de mijne heeft een gouden band als laatste ?

[Sine]

Dat is helaas geen standaard.

Vaak is het te zien aan de behuizing, die is meestal poreus/ dof. Ook de kleur van het lichaam is afwijkend. Maar ook dat is geen standaard. Meestal rood of grijs, maar ik ben ze ook al in groen tegengekomen.

Je hoeft in dit geval niet te twijfelen gezien hij duidelijk gelabeld is als F, en het krimpkousje er omheen is om hem bij wat spannender falen bij elkaar te houden.

[Toerq]

Heb nog wat metingen verricht aan de deken zelf en daar zit geen sluiting in zover ik kan beoordelen, hoogste stand geeft 0,943 ohm en 2e stand 0,423. vreemde is dat de eerste stand niet aangesloten is op de deken zelf dus hoe dat nu werkt is me een raadsel.

Ik vermoed omdat het een retourtje is dat degene die hem aangesloten heeft of een doa heeft ontvangen of eerst de stekker in een wcd heeft geplugt met de schakelaar op aan en daarna de deken heeft aangesloten wat misschien die fuse heeft laten klappen.

[Toerq]

Sine schreef op maandag 6 maart 2023 @ 22:19:
Dat is helaas geen standaard.

Vaak is het te zien aan de behuizing, die is meestal poreus/ dof. Ook de kleur van het lichaam is afwijkend. Maar ook dat is geen standaard. Meestal rood of grijs, maar ik ben ze ook al in groen tegengekomen.

Je hoeft in dit geval niet te twijfelen gezien hij duidelijk gelabeld is als F, en het krimpkousje er omheen is om hem bij wat spannender falen bij elkaar te houden.

Zou ik deze dan kunnen gebruiken, die komt kwa kleurcode het beste in de buurt op de gouden ring na https://www.tme.eu/nl/en/...royal-ohm/frn02wk010ja10/

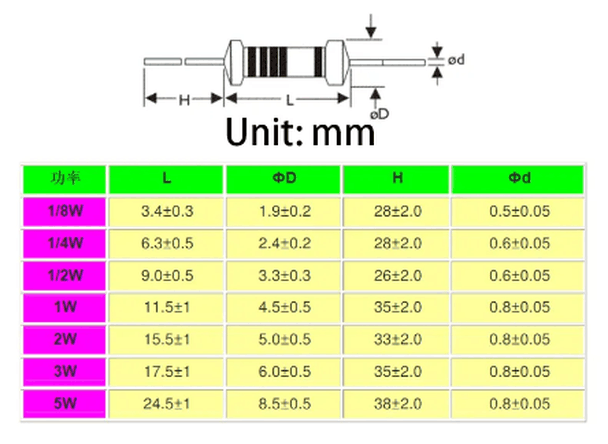

Kwam deze tabel tegen en ben aan het meten gegaan met een schuifmaat en volgens de tabel moet ik dus een 0,25watt type hebben.



Kwam ze tegen in china maar met die vertaling weet ik niet of ik dat kan vertrouwen niet dat ik straks als ik bestel gewone weerstandjes thuisgestuurd krijg.

[ Voor 25% gewijzigd door Toerq op 06-03-2023 23:25 ]

[Sine]

Die zijn 2W, dat is wellicht wat te veel vermogen. Kleur is niet spannend, als het maar een fusible is.Tolerantie is nog minder spannend want hij staat in serie met je inkomende voeding. Ver van kritisch dus.

Weet je zeker dat je 0,9R meet? Dat is zo goed als volle kortsluiting. 0,9kOhm kan wel.

[Toerq]

Sine schreef op maandag 6 maart 2023 @ 23:22:
Die zijn 2W, dat is wellicht wat te veel vermogen. Kleur is niet spannend, als het maar een fusible is.Tolerantie is nog minder spannend want hij staat in serie met je inkomende voeding. Ver van kritisch dus.

Weet je zeker dat je 0,9R meet? Dat is zo goed als volle kortsluiting. 0,9kOhm kan wel.

Ga morgen nogmaals meten, besef nu dat ik misschien wel op de verkeerde kontakten gemeten heb.

Toch maar opnieuw gemeten, de meter staat op 2K en dan geeft die .967 aan op de buitenste 2 kontakten vd deken en .438 op de binnenste 2.

[ Voor 12% gewijzigd door Toerq op 07-03-2023 00:11 ]

[Sine]

Ja, dat is 0.9kOhm, ofwel 900 Ohm.

Dat maakt bij 230V ongeveer 60W, ( P = U² / R ) dus dat klinkt alsof het kan kloppen.

[ Voor 8% gewijzigd door Sine op 07-03-2023 08:14 ]

[AndreLaurey]

Hoe is dit verhaal afgelopen? En een andere vraag hoe heb je het kastje open gekregen?

[Toerq]

AndreLaurey schreef op zaterdag 13 september 2025 @ 18:21:
Hoe is dit verhaal afgelopen? En een andere vraag hoe heb je het kastje open gekregen?

lange geleden alweer maar ligt nog steeds uit elkaar, geloof dat het vastgeklikt zat
