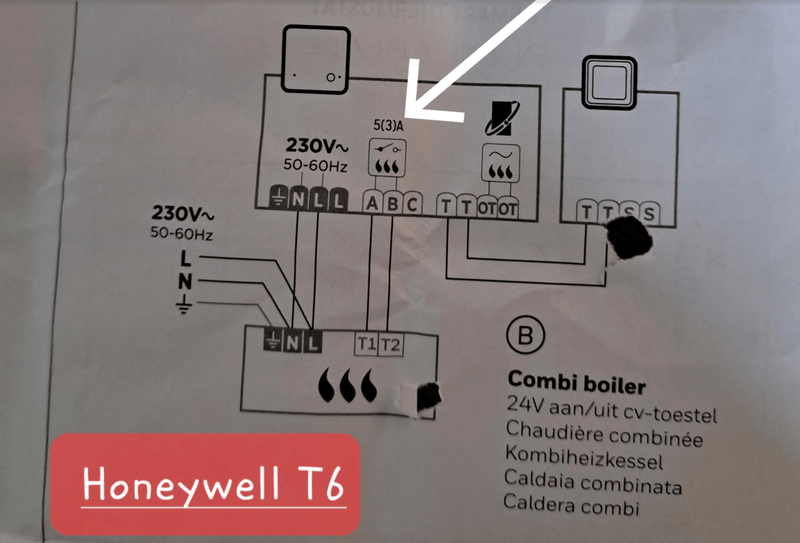

Hi, ik wilde vragen wat de "5(3)A" precies betekent in bijgaand plaatje.


Afbeeldingslocatie: https://tweakers.net/i/LbTxc0cXTMFxIQZ9vJEYSCzX5Xg=/800x/filters:strip_exif()/f/image/7eekAs5D1cvNe8TRaveW4yqJ.png?f=fotoalbum_large


Het plaatje komt uit de installatie handleiding van een Honeywell Lyric T6 thermostaat.
Is de thermostaat hier een stroomgenerator en duwt hij er 3A door in de "off" stand en 5A in de "on" stand? Of kan hij max 5A leveren of 3A ... of zegt het iets over de maximale stroom voordat de boel doorbrandt ... ?


Context:
Wij hebben een aanbouw gekregen met vloerverwarming, wat aangesloten is op het bestaande CV circuit met radiatoren. Dus als er warmtevraag is vanuit het "oude" gedeelte met radiatoren, dan staat de vloerverwarming ook te verwarmen en wordt het heel warm in de aanbouw (die veel beter geisoleerd is).

Ik zit er daarom aan te denken om een klep/spruitstuk te installeren die direct wordt aangedreven door de on/off 24V DC uitgang van de thermostaat. Daarom probeer ik te begrijpen wat die on/off uitgang nou eigenlijk doet.

Beste antwoord (via dalandra op 21-02-2023 15:54)


  • heuveltje
  • Registratie: Februari 2000
  • Laatst online: 21:15

heuveltje

KoelkastFilosoof

dat tekentje/schuine streepje eronder staat voor een schakelaar.
Normaal zou ik dus verwachten Minimaal 3 Ampere continu moeten kunenn schakelen en 5A piekbelasting.

Maar als het alleen een thermostaat is, klinkt dat wat hoog , zijn er niet meer uitleg/tekeningen

Heuveltjes CPU geschiedenis door de jaren heen : AMD 486dx4 100, Cyrix PR166+, Intel P233MMX, Intel Celeron 366Mhz, AMD K6-450, AMD duron 600, AMD Thunderbird 1200mhz, AMD Athlon 64 x2 5600, AMD Phenom X3 720, Intel i5 4460, AMD Ryzen 5 3600 5800x3d

Alle reacties


Acties:
  • Beste antwoord
  • +1 Henk 'm!

  • heuveltje
  • Registratie: Februari 2000
  • Laatst online: 21:15

heuveltje

KoelkastFilosoof

dat tekentje/schuine streepje eronder staat voor een schakelaar.
Normaal zou ik dus verwachten Minimaal 3 Ampere continu moeten kunenn schakelen en 5A piekbelasting.

Maar als het alleen een thermostaat is, klinkt dat wat hoog , zijn er niet meer uitleg/tekeningen

Heuveltjes CPU geschiedenis door de jaren heen : AMD 486dx4 100, Cyrix PR166+, Intel P233MMX, Intel Celeron 366Mhz, AMD K6-450, AMD duron 600, AMD Thunderbird 1200mhz, AMD Athlon 64 x2 5600, AMD Phenom X3 720, Intel i5 4460, AMD Ryzen 5 3600 5800x3d


Acties:
  • 0 Henk 'm!

  • dalandra
  • Registratie: Februari 2023
  • Laatst online: 21-02-2023
<snip>

Maar als het alleen een thermostaat is, klinkt dat wat hoog , zijn er niet meer uitleg/tekeningen
Gheh, er zijn inderdaad meer tekeningen, waaronder deze:

Afbeeldingslocatie: https://tweakers.net/i/ZjzXOMNI25BWODO62uv87cD3OY8=/800x/filters:strip_exif()/f/image/cZXa1zuGUAzY45RRxoeJwv0t.png?f=fotoalbum_large

En ... dat is precies degene die ik nodig heb ... dus hartelijk dank voor je duwtje in de juiste richting! _/-\o_


Ter verduidelijking, dit plaatje beantwoordt mijn vraag in die zin dat het inderdaad mogelijk is die aansluiting te maken (zo ongeveer) die ik overwoog. Soms kijk ik niet verder dan mijn neus lang is ... 8)7
