Oplossing gezocht voor het aansluiten van radiator

[.SnifraM]

Ik ben op zoek naar een nette manier om een radiator aan te sluiten maar kom er niet helemaal uit. In mijn geval komen de leidingen niet vanuit de grond maar vanuit het plafond (aanvoer links, retour rechts) en hangt de radiator rechts van de leidingen. Hierdoor zitten er een paar lelijke bochtjes in de retourleiding wat er gewoon echt niet fraai uitziet (mede veroorzaakt door mijn buigskills natuurlijk ).

Door de krappe ruimte is het niet gelukt om een recht voetventiel te plaatsen (de afstand tot de leiding is dan de klein om netjes een 90 graden bocht in de leiding te buigen). Vandaar dat er nu een haaks voetventiel in zit maar hierdoor zit er weer een lelijke kronkel in de retourleiding. Dit kan opgelost worden door een hoekstuk in de leiding te zetten maar misschien is er meer mogelijk?

Als de leidingen vanuit de grond komen zijn er allerlei varianten aansluitsets/onderblokken te verkrijgen zoals deze:

https://easy-fitt.nl/radi...atorinstallatiekits/kit1/

Kan dit op 1 of andere manier gebruikt worden (volgens mij zijn die blokken altijd verkeerd in mijn geval)? Bestaat er überhaupt een variant voor als de leidingen vanaf boven komen? Of is er iemand die een alternatief weet om dit netjes te krijgen?

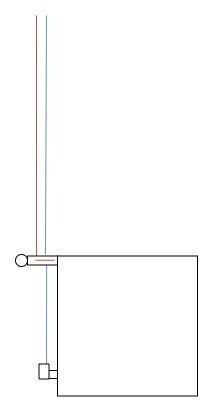

Hoe het nu aangesloten is ( ):

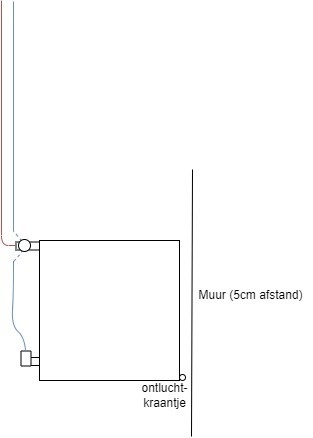

Edit: ik denk dat ik zoiets zoek:

[Voor 8% gewijzigd door .SnifraM op 20-02-2023 11:30]

[miciel]

kan je niet toevallig de leidingen omdraaien en of aanpassen
kan je onder een haaks voetventiel met een verzetje gebruiken.
of een recht voetventiel waar je een knietje in draait.
de aanvoer zou je zelfs kunnen laten zitten.
of heb je nog meer muren. hoeken en of nissen.
en even om te zagen. aftapper he die zit onder.
en de ontluchter die zit natuurlijk boven.

[CurlyMo]

Waarom plaats je geen verticale radiator met de aansluitingen aan de bovenkant (en een stijgbuis)?

Aanvullend, voor je gewenste oplossing kan je natuurlijk gewoon een haakje thermostaat- / radiatorkraan aansluiting pakken en die naar boven laten richten. Willekeurig voorbeeld:


Dus deze gewoon 180 graden draaien zodat de knelaansluiting die nu onder zit, naar boven wijst. Dat je stelknop dan naar onder wijst is dan maar even wat het is.

Of als je meer ruimte links hebt, dan kan dit ook:

Dan zit je stelknop naar links onafhankelijk van of je knelkoppeling naar boven of onder wijst.

[Voor 95% gewijzigd door CurlyMo op 21-02-2023 15:45]

[.SnifraM]

Beide bedankt voor jullie reactie.

Als ik het onderste knietje kan verlengen, dan ziet het er al een stuk beter uit zonder die kronkel.

[CurlyMo]

@.SnifraM Denk ook aan wat @miciel al eerder schreef. Een ontluchtkraan hoort boven te zitten.

[edsandje]

Je zou voor de aanvoer een dubbel haaks rechts kunnen nemen.
https://www.installand.nl...2lWAnMEAQYAiABEgL12fD_BwE
En voor de retour een recht voetventiel bijvoorbeeld https://www.warmteservice...1scwpeEAQYASABEgLmaPD_BwE
Met een radiatorkraanbocht https://www.warmteservice...hroom-6249-1-2/p/44957005

[.SnifraM]

edsandje schreef op dinsdag 21 februari 2023 @ 18:19:
Je zou voor de aanvoer een dubbel haaks rechts kunnen nemen.
https://www.installand.nl...2lWAnMEAQYAiABEgL12fD_BwE
En voor de retour een recht voetventiel bijvoorbeeld https://www.warmteservice...1scwpeEAQYASABEgLmaPD_BwE
Met een radiatorkraanbocht https://www.warmteservice...hroom-6249-1-2/p/44957005

Dit ziet er goed uit

CurlyMo schreef op dinsdag 21 februari 2023 @ 16:26:
@.SnifraM Denk ook aan wat @miciel al eerder schreef. Een ontluchtkraan hoort boven te zitten.

Ik bedoelde ook het aftapkraantje
