Nieuwe CAT8 kabel traag maar werkt wel?

[floppydriver]

Hallo allemaal,

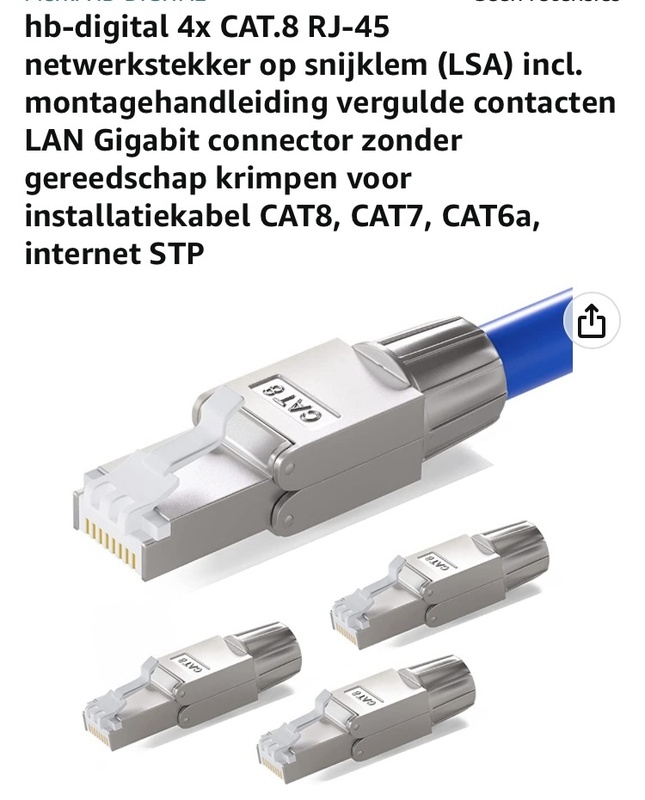

Ik heb in een aantal loze leidingen in huis coax kabels vervangen door future-proof CAT8 installatiekabels. Voorzien van de volgende aansluitingen:






Deze zijn bedraad aangesloten op de Edgerouter zonder switch ertussen.
Als ik de laptop rechtstreeks op de Edgerouter aansluit haal ik 400/400 Mbps. Dat is net zoveel als het glasvezelabonnement, dus dat is goed.

Als ik vervolgens de aansluiting in de muur gebruik met dezelfde patchkabel en laptop, haal ik maar snelheden tussen de 50-80 Mbps.

Aangesloten volgens kleurenschema T568B.
Kabeltester geeft aan beide kanten de oplopende volgorde 1-8 aan, dus dat lijkt goed.

Hoe kan het dat je een lagere internetsnelheid hebt? Ik dacht dat je bij bv een kabelbreuk of iets dergelijks dan niks meer hebt. Maar nu werkt het wel maar lager, zonder andere apparatuur ertussen.

[Ben(V)]

Als je maar iets van 100Mbps haalt, maken niet alle aderparen contact en valt je router automatische terug naar een 100Mbps verbinding.

Dus hoogstwaarschijnlijk is van van de connecties niet goed.

Overigens zou je vaste bekabeling gewoon op een wcd moeten afmonteren en niet op een connector, dat gaat altijd een keer problemen geven en bij jouw meteen al.
En Cat 8 is volkomen overbodig in een thuissituatie, cat 6 utp voldoet prima.

[ Voor 38% gewijzigd door Ben(V) op 19-02-2023 12:54 ]

[Dyckie]

Post eens foto's van u connectoren open.

@Ben(V) die connectoren zijn wel speciaal ontworpen voor op vaste bekabeling dus mag het probleem niet zijn.

[ Voor 58% gewijzigd door Dyckie op 19-02-2023 12:53 ]

[Ben(V)]

@Dyckie
Dat mag het probleem ook niet zijn, maar een kabel uit de muur met een connector erop is niet alleen lelijk, maar gaat op den duur altijd een keer defect.

Vaste bekabeling hoort stugge kabel te zijn die je afmonteert op een wcd of patchpanel en vandaar sluit je apparatuur aan met een flexibele patchkabel.
Gaat die een keer stuk door gebruik, dan vervang je die heel simpel.

Stugge kabels zijn niet gemaakt om flexibel te zijn.

[floppydriver]

Dank voor jullie reacties.
De keystone gaat netjes in een wandcontactdoos om apparatuur op aan te sluiten. De andere connector komt uit in de meterkast, en gaat vanaf daar rechtstreeks de Edgerouter in.

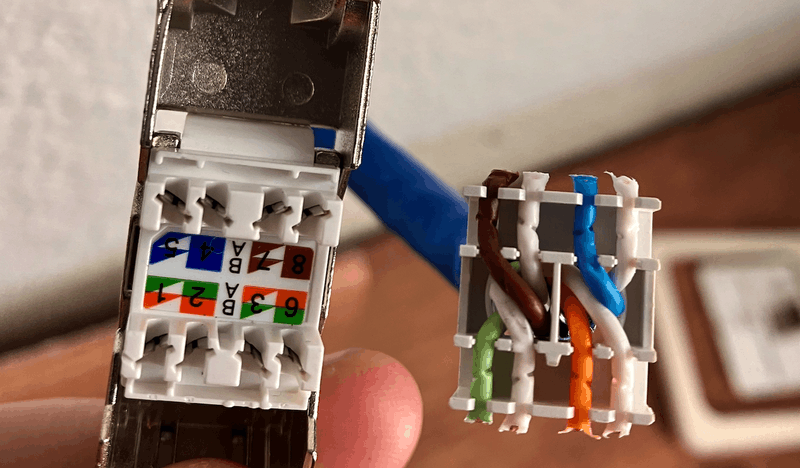

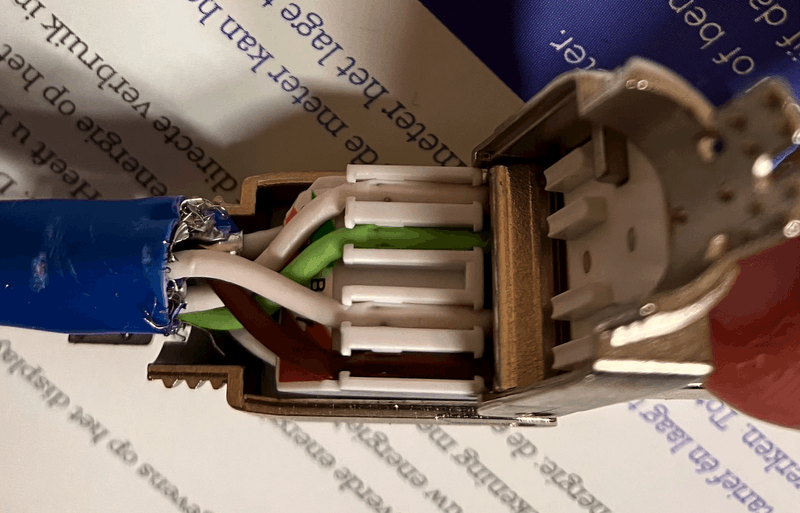

De connectoren zoals deze nu aangesloten zijn:






De kabeltester gaf wel aan dat de volgorde goed is. Dat lijkt het probleem dus niet, klopt dat of mis ik iets?

[ Voor 4% gewijzigd door floppydriver op 19-02-2023 13:07 ]

[Dyckie]

Bij de laatste foto oppassen dat je geen sluiting hebt met de connector. Draadjes zijn nog wat lang.
En bij de MPTL connector zijn de draadjes ook nog wat te lang.

[ Voor 24% gewijzigd door Dyckie op 19-02-2023 13:16 ]

[Dyckie]

@Ben(V) Dit is waarom een MPTL connector er gekomen is.

Een Modified Permanent Terminated Link of MPTL is een permanente link die wordt afgesloten met een patchpaneel of jack aan het ene uiteinde en een RJ45-stekker aan het andere. Dit type verbinding ondersteunt de vereisten voor directe beëindiging van apparatuur die kan worden gekoppeld of aangesloten op een netwerk, zoals WiFi-toegangspunten, IPCCTV, LED-verlichting, toegangscontrole, BMS enz.

[superduper]

lijkt ook alsof ze niet goed worden ingesneden; zijn net deukjes in de mantel. Knijp het gedeelte nog eens goed aan, en kijk met een kabeltester of je alle aders hebt.

[floppydriver]

superduper schreef op zondag 19 februari 2023 @ 13:17:
lijkt ook alsof ze niet goed worden ingesneden; zijn net deukjes in de mantel. Knijp het gedeelte nog eens goed aan, en kijk met een kabeltester of je alle aders hebt.

Ga ik proberen, bedankt!

[ Voor 75% gewijzigd door floppydriver op 19-02-2023 13:18 ]

[bregweb]

Zoals @Ben(V) ook al aangaf, snelheidsverlies is verkeerde/slechte montage.
Geven alle kabels die je test snelheidsverlies? Maak eens een kabel van 2 meter, zet die tussen router en laptop, welke snelheden haal je dan?

[Ben(V)]

Dyckie schreef op zondag 19 februari 2023 @ 13:13:
@Ben(V) Dit is waarom een MPTL connector er gekomen is.

Een Modified Permanent Terminated Link of MPTL is een permanente link die wordt afgesloten met een patchpaneel of jack aan het ene uiteinde en een RJ45-stekker aan het andere. Dit type verbinding ondersteunt de vereisten voor directe beëindiging van apparatuur die kan worden gekoppeld of aangesloten op een netwerk, zoals WiFi-toegangspunten, IPCCTV, LED-verlichting, toegangscontrole, BMS enz.

Leuke theorie, maar de praktijk wijst anders uit.
En bij een probleem moet je meteen een andere connector gaan aanzetten in plaats van simpel een patchkabel te vervangen.

En het feit dat fabrikanten iets maken is geen reden om het ook te gebruiken.

[ Voor 5% gewijzigd door Ben(V) op 19-02-2023 15:04 ]

[Dyckie]

Ben(V) schreef op zondag 19 februari 2023 @ 13:44:
[...]


Leuke theorie, maar de praktijk wijst anders uit.
En bij een probleem moet je meteen een andere connector gaan aanzetten in plaats van simpel een patchkabel te vervangen.

Als je die teste met een professionele tester en direct aansluit ga je geen problemen krijgen. En worden meer en meer gebruikt omdat er meestal geen plaats genoeg is in de voet van een camera voor een patchkabel. En als je werkt met een consuldation point en je plaatst dan van de consuldation point een kabel naar een vaste plaats in de muur waar je deze in de muur op een keystone afwerkt en aan de consuldation point met een mptl. Als je niet weet wat een consuldation point is dan zal ik het ook nog uitleggen. Dit is een box onder de valse vloer of in het vals plafond waar een aantal kabels van de rack afkomen en met keystones in de consuldation point box zijn afgewerkt. Dus de MPTL connectoren worden dus meer en meer gebruikt en zijn opgenomen in de normen.

Ps. Denk dat je nog eens een opfrissingscursus nodig hebt van de nieuwe normen en standaarden en gebruikte materialen.

[ Voor 5% gewijzigd door Dyckie op 19-02-2023 13:55 ]

[Ben(V)]

@floppydriver Je afscherming maakt vaag contact met de behuizing, dus het is onduidelijk of het aardscherm ergens op aangesloten is.

Als je kabel met een afscherming gebruikt (eigenlijk nooit doen) dan moet je er voor zorgen dat de ene kant van de kabel (in dit geval de router) netjes aan aarde ligt en de andere kant (bij je device) beslist niet ergens op aangesloten is (dus vrij van de behuizing).
Als je dat niet goed doet loop je de kans aardlussen te maken.

[Burns]

Ik heb de Deleycons ook. Je moet inderdaad zorgen dat goed zijn ingesneden. Ik heb er ook een puncher bij die ze verder naar beneden drukt en dan een klik geeft en dat de uiteinden ook automatisch afknipt.

[dion_b]

Dyckie schreef op zondag 19 februari 2023 @ 13:52:
[...]

Ps. Denk dat je nog eens een opfrissingscursus nodig hebt van de nieuwe normen en standaarden en gebruikte materialen.

Ik denk stiekem dat dit topic juist z'n punt onderstreept. Als je de 1Gbps al niet haalt door slechte montage kun je natuurlijk fluiten naar iedere toegevoegde waarde van deze dure meuk boven de 10Gbps. Ja, bij absoluut perfecte omstandigheden zou het moeten kunnen werken, maar in de echte wereld gemonteerd door leken moet je niet de grenzen opzoeken.

Bedoeling van de MPTL connectoren is nadrukkelijk niet om in een ruimte waar je prima kunt patchen (meterkast) dat te vervangen, het is bedoeld voor krappe ruimtes waar geen plek is daarvoor (AP op plafond direct tegen installatiedoos aan). In de meterkast hoort het gewoon op een patchpanel of desnoods met keystones gemonteerd te worden.

[floppydriver]

Ik heb aan beide uiteinden van de kabel een nieuwe connector/keystone geplaatst. Nieuw stukje kabel gebruikt en gestript, dus nieuwe aders in de connectors. Helaas werkt dat niet..
Een tweede aansluiting hier in huis die op precies dezelfde manier is gemaakt haalt wel de volledige snelheid. Zelfde kabel, zelfde connectoren, zelfde router.
De kabel was vrij eenvoudig te trekken in huis hij niet ergens achter blijven haken dat veel kracht nodig was. Kan het dan alsnog aan de kabel liggen..?

Om het probleem met de afscherming uit te sluiten heb ik als test wat elektrotape rondom de kabel geplaatst waar de afscherming was weggeknipt. Dit aan beide kanten, dus dat zou geen contact meer kunnen maken met de connector waar deze aan vast zit.

[ Voor 20% gewijzigd door floppydriver op 19-02-2023 14:39 ]

[Dyckie]

Kan aan vanalles liggen hoor. Het zijn ook merken die niet echt gecertificeerd zijn als echt fabrikanten die zich op deze materialen specialiseren en ook certificaten kunnen geven van de kwaliteit.

Er word door veel rommel op internet verkocht. Niet altijd geloven wat bij connectoren en kabel staat. Mss in het vervolg u eerst hier komen informeren voor je materialen van de witte producten koopt zoals nu.

[ Voor 35% gewijzigd door Dyckie op 19-02-2023 15:00 ]

[DJMaze]

Zijn de connectoren wel geschikt voor AWG22?

[floppydriver]

Ja, de connectoren zijn daar wel geschikt voor (volgens de productspecificaties althans).
Ik ga een nieuwe installatiekabel bestellen, mogelijk zit het probleem toch daarin. Hoop dat dat werkt.
Een kabel naar een andere verdieping met dezelfde connectoren werkt wel goed op max. snelheid, dus het kan wel.. Waarom het nu niet werkt is mij een raadsel.

[superduper]

Ik kan me echt niet voorstellen dat het aan de installatiekabel ligt; 100% connectoren.

Wat zegt de kabeltester? Pas als deze alle 8 aders correct weergeeft en je nog steeds maar 100Mbit direct over die lijn (dus zonder tussenkomst andere componenten) krijgt, dan is de kabel misschien niet goed. Werkelijk nog nooit gezien. Altijd een punch die nét niet lekker zit of connectoren die niet goed bijten.

[Xander]

Heb je de spullen in huis om het eens met een keystone aan 2 kanten te proberen?
