Advies zelf-installatie zonnepanelen ZO

[ChillerC]

Ik volg al enige tijd dit topic en ben nu ook zelf aan het orienteren om zonnepanelen te leggen

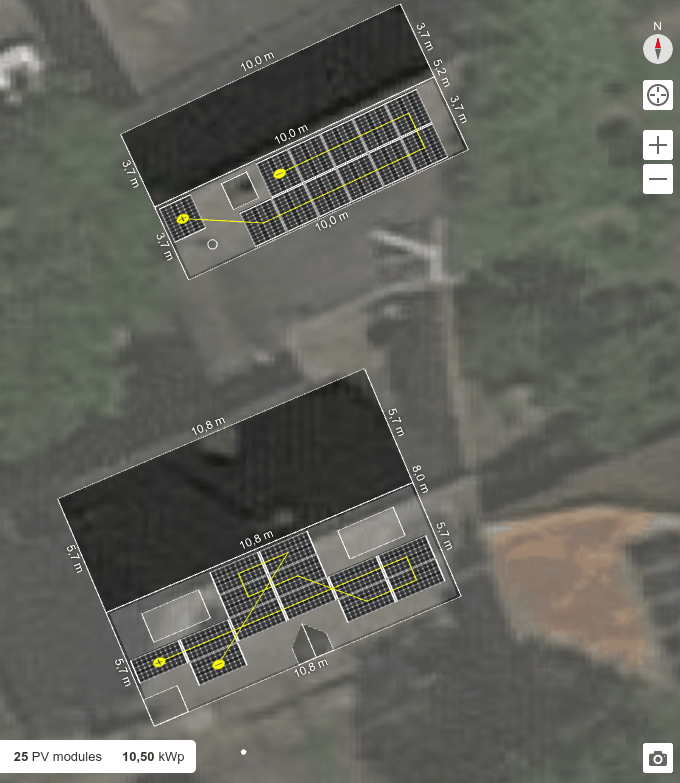

Beschikbare (dak)ruimte

Schaduw

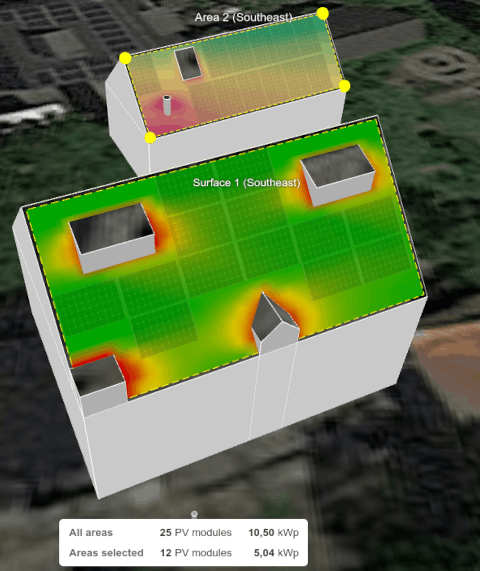

Beetje schaduw van de dakkappellen, de garage heeft wat schaduw van het woonhuis gedeelte. Volgens mij valt het dus mee, zie ook de schaduw analyse van SunnyDesign:

Jaarverbruik

3300 kwh per jaar, maar dat gaat zeker toenemen in de toekomst

Huidige elektriciteitsaansluiting

3x25A

Budget en doel

De twee schuine daken op zuid-kant wil ik vol leggen

Wie gaat het project uitvoeren

Zelf

Bijhouden van data

Alleen basic

Boodschappenlijst

zonnepanelen Jinko 420 Wp	https://www.winkelman-zon...eo-n-type-full-black.html	25	4475 euro
omvormer Growatt MOD 10KTL3-X 3fase	https://www.winkelman-zon...se-2-mppt-incl-rs485.html	1	1006 euro
Esdec clickfit EVO 1x3 landscape	https://www.winkelman-zon...pe-1-rij-van-4-panel.html	3	236 euro
Esdec clickfit EVO 1x6 landscape	https://www.winkelman-zon...pe-1-rij-van-7-panel.html	1	449 euro
Esdec clickfit EVO 1 landscape	https://www.winkelman-zon...pe-1-rij-van-2-panel.html	1	93 euro
Esdec clickfit EVO 1x5 portrait	https://www.winkelman-zon...t-1-rij-va-113785823.html	1	349 euro
Esdec clickfit EVO 1x6 portrait	https://www.winkelman-zon...t-1-rij-van-4-panele.html	1	383 euro
Esdec clickfit EVO 1 portrait	https://www.winkelman-zon...t-1-rij-van-4-panele.html	1	107 euro
Uitvulrubber	https://www.winkelman-zon...dakhaak-uitvulrubber.html	115	120 euro
Esdec montagehulp	https://www.winkelman-zon...100-8064-montagehulp.html	50	37 euro
Solar kabel rood 6 mm² 50m	https://www.winkelman-zon...-6mm2-zwart-50-meter.html	1	54 euro
Solar kabel zwart 6 mm² 50m	https://www.winkelman-zon...-6mm2-zwart-50-meter.html	1	54 euro
Aardekabel	https://www.winkelman-zon...2-geel-groen-vertind.html	30	39 euro
kabelschoen	https://www.winkelman-zon...-40-60mm2-klemko-101.html	20	5 euro
zeltappers aardekabel	https://www.winkelman-zon...ende-schroef-63x32mm.html	20	3 euro
YMVK kabel	https://www.winkelman-zon...erig-25mm2-per-meter.html	9	22 euro
PVX multimount	https://www.winkelman-zon...otclip-2-buislockers.html	4	36 euro
MC tang	https://www.winkelman-zon...2-en-6-mm2-kabel-mc4.html	1	38 euro
MC connectors male	https://www.winkelman-zon...voor-kabel-4-of-6mm2.html	10	13 euro
MC connectors female	https://www.winkelman-zon...-voor-kabel-4-of-6mm.html	10	13 euro
Aardlekautomaat 16A 300mA	https://www.winkelman-zon...mrb6-b-kar-16a-300ma.html	10	118 euro

De kabellengtes moet ik nog wat preciezer bepalen. Verder nog mantelbuis en toebehoren, en UV bestendige tyraps.
Totaal bedrag is ongeveer 7700 euro voor 10500 Wp, 0.73 Wp/euro.

Regio

Eindhoven

Vragen

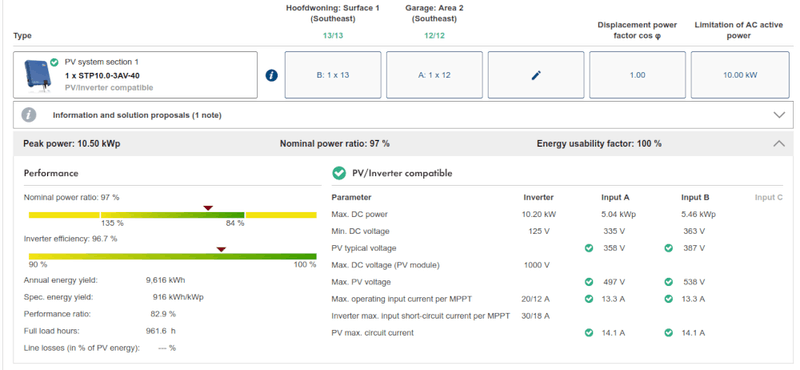

• Ik heb wat moeite met het bepalen van de juiste omvormer bij de Jinko JKM420N-54HL4-B panelen. In Sunnydesign wordt een STP12.0 voorgesteld als auto design, maar de STP10.0 geeft vergelijkbaar opbrengst, zie hieronder.

  Kijkend naar de nu leverbare omvormers heb ik een lichte voorkeur voor de Goodwe GW10KT variant boven de Growatt MOD 10KTL3-x. De twee dakvlakken met 12 resp. 13 zonnepanelen wil ik dan op een aparte MPP tracker/input aansuiten. Echter, Imp van de Jinko is 13.33 A STC, max input van Growatt is 13 A, dus er zal enige aftopping kunnen plaatsvinden. Voor de Goodwe GW10KT is max input current 12.5 A, dus voor mij toch reden om voor de Growatt te gaan. Klopt mijn redenatie enigszins?
• Nog opmerkingen over de boodschappenlijst? Ik merk dat het op dit moment een uitdaging is om de onderdelen bij elkaar te krijgen
• Nog andere tips?

[Oilman]

Waar ga je de omvormer plaatsen en hoe ga je de DC-kabels van het ene gebouw naar het andere gebouw leggen?

Qua beschikbaarheid valt dit toch wel mee bij Winkelman? Ik heb een week of wat geleden een aardig vergelijkbare set besteld en die was een goede week later al binnen. Bevestigingsmateriaal is op dit moment grootste uitdaging, maar Winkelman heeft dat op voorraad liggen.
De aardlekautomaat heeft Sander Vunderink wel op voorraad, kost je een tientje meer, maar dan kan je vooruit.

[Ronald]

Lukt het huis niet in portrait? Dan werken de bypass diodes beter/wel naast de dakkapellen. Nu zal de omvormer je hebt paneel in 1 keer in bypass moeten gooien.

Niet te zwaar tillen aan de max stroom: de aftop daardoor is niet linear - spanning gaat iets omhoog met paneel niet in (stroom)vollast
Daarnaast is het aantal uren dat het paneel meer dan 12,5/13A kan geven heel klein.

10kW is okay. Geen aftop van betekenis in de simulatie (100% usability)

Gooi montage systeem even door de calculator van esdec. Voor mijn situatie geeft de calculator een paar haken meer dan de standaard sets.

[ChillerC]

@Oilman ik wil de omvormer plaatsen op de zolder van de garage (het achterste dak). Ik wil de string van het huis vooraan via de nok onder de pannen door naar de achter deel te brengen, langs regenpijjp omlaag. Niet goed zichtbaar, en heb ik ook niet meegenomen in het sunnydesign ontwerp maar er zit nog een bebouwing met plat dak tussen woning en garage. Ik wou de string kabels via buizen over plat dak naar de garage leiden gebruik makend van deze PVX multimount https://www.winkelman-zon...otclip-2-buislockers.html

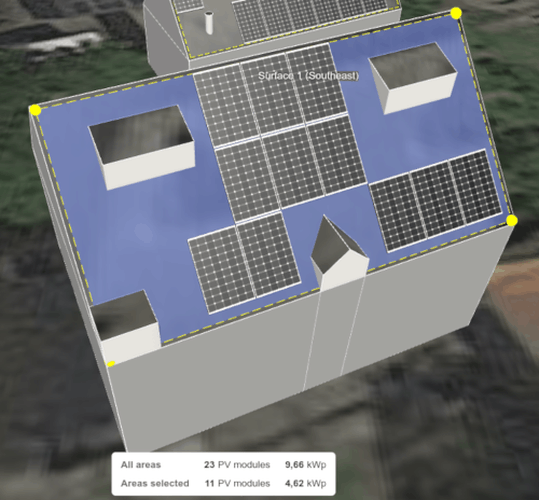

@Ronald Ik heb ook portret geprobeerd, maar het valt allemaal net wat ongelukkiger uit en krijg dan 11 panelen passend:


Goed punt: ik had het ontwerp al door de esdec calculator gehaald. Ik heb voor de shoppinglist de standaard sets van winkelman geklikt, wel meest conservatief aangehouden mbt windsnelheden, maar ik zie dat de esdec calculatie nog meer haken aanhoudt inderdaad. Dank voor de trigger, en hou dan de esdec calculatie aan

[Uszka]

Ze hoeven niet allemaal in portret! De middelste rij kan gewoon 6 stuks in landscape, boven tussen de dakkapellen 3 stuks portret en de onderste rij 2 + 3 in portret. Dan heb je er 14, zelfs eentje meer dan je eerste ontwerp.

[Dapdodo]

Je lus op het huis zou ik anders doen, + dan drie naar rechts, dan naar boven en 1 naar rechts, dan naar beneden en dan helemaal naar rechts. Dan de boel verder oppikken.

[ChillerC]

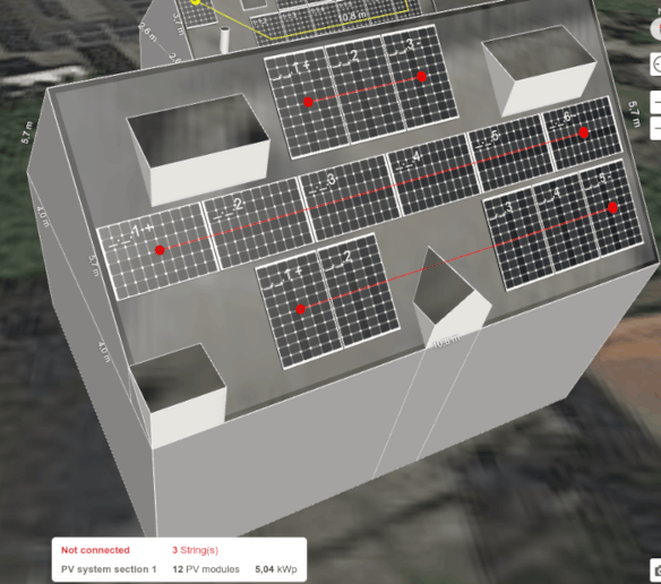

@Uszka Dat is inderdaad ook een optie. Ik ben niet zo handig met sunny web design (ik krijg het niet strak op het dak en kan geen string koppelen tussen areas) maar voor het idee ziet het er dan iig ongeveer uit als hieronder. Voordeel: meer opbrengst door extra paneel en beter schaduw management van de twee panelen naast dakkapel. Ik weet of alleen niet of ik wegkom mbt het estetische aspect.


@Dapdodo ik heb het string design automatisch laten doen, manueel even geprobeerd maar lukt me niet zo snel. De string wil ik linksonder beginnen en rechtsboven eindigen: ik wil dan met de DC kabels onder de pannen over de nok en aan achterkant van huis naar beneden over het platte dak naar de string omvormer in de garage. UIteraard neem ik de plus kabel mee in de route om inductielust te voorkomen.
