4-aderige lamp

[ChesterW]

Ik kom er niet uit,

Het hele net afgestruind, schakelaars besteld en teruggestuurd, leverancier gemaild maar ik snap het niet en nu dus mijn eerste keer dat een topic open.

Deze mooie, dimbare Artemide Talo gekocht en zonder er bij stil te staan een draaidimmer besteld.



Moet worden aangesloten met een 4 aderige kabel om hem dimbaar te krijgen. We bouwen een stuk aan ons huis dus in de nieuwe siuatie trek ik die draden naar de nieuwe centraaldoos, das geen punt. maar welke schakelaar heb ik dan nodig? 1 waar 4 draden in gaan? Alle onze schakelaars zijn van Busch Jaeger.



de specs van de driver

https://www.tridonic.com/...0ma-flexc-lp-exc.asp#tab1

en het schema



Alvast dank voor de (in)spanning !

[Detmer]

Alleen de onderste kabel (nr 9) moet op de dimmer worden aangesloten denk ik?

[kraats]

Weet je zeker dat hij dimbaar is? Lijkt er meer op dat hij programmeerbaar is op een bepaalde lichtsterkte, maar dat is anders dan gewoon dimmen

[Toerq]

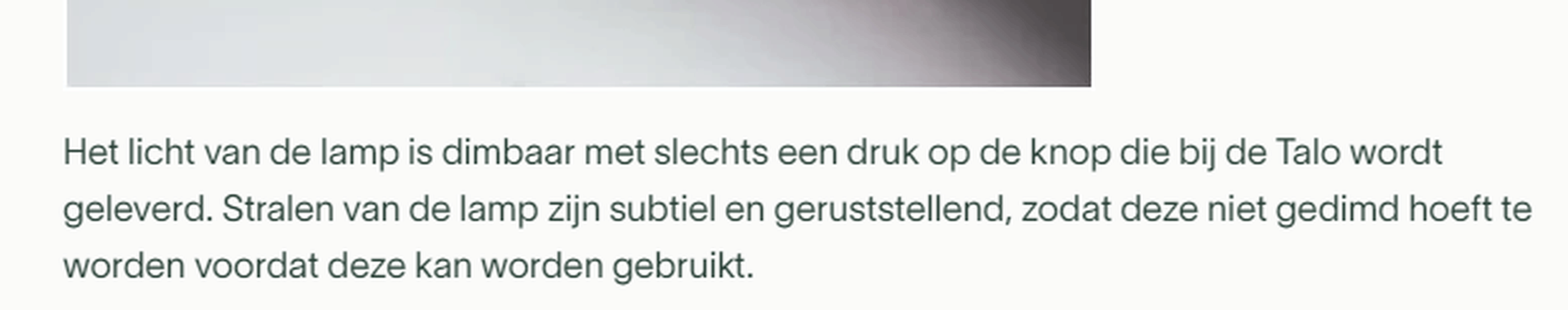

Het licht van de lamp is dimbaar met slechts een druk op de knop die bij de Talo wordt geleverd.

[SambalBij]

Dali spul...
Je hebt een tweede (puls) schakelaar nodig naast de normale aan/uit schakelaar.

Van de normale aan/uit gaat de schakeldraad naar pin 3 op de dimmer.
Die tweede pulsschakelaar gaat naar pin 9.

Met de normale schakelaar doe je de lamp op de normale manier aan en uit. Met die tweede drukschakelaar kun je dimmen. Hou je hem ingedrukt dan dimt hij omhoog. Laat je hem los en hou je hem opnieuw vast, dan dimt hij omlaag...

[Toerq]

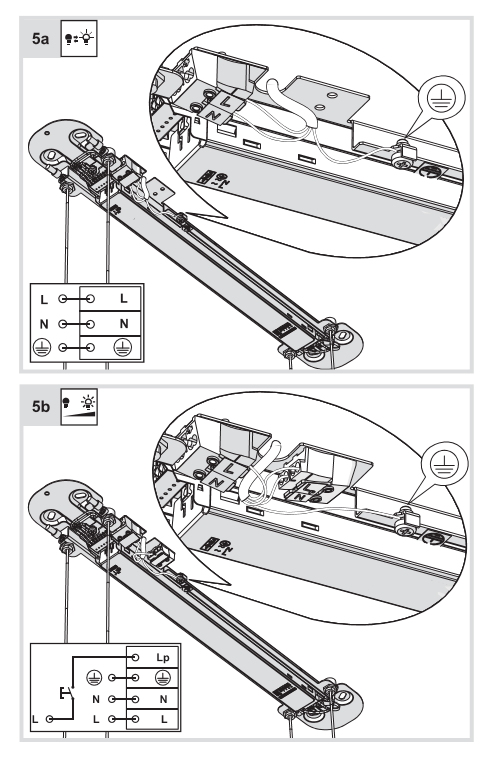

er zal toch wel een handleiding bijzitten want dit staat daar in hoe je hem aan moet sluiten.

[Xander]

Je kunt bij deze driver kiezen of je hem wilt dimmen met een pulsdrukker of met een DALI-dimmer.

De schema's die je laat zien zijn voor een pulsdrukker, dat is duidelijk hoe de fabrikant van de armatuur het heeft bedacht, als je die gebruikt kun je netjes op de kroonstenen aansluiten (N, L en LP). Mocht je een DALI-dimmer gebruiken dan moet je de bedrading op de driver aanpassen, die brug tussen N en 8 moet dan bijvoorbeeld weg.

[ChesterW]

Toerq schreef op zaterdag 18 februari 2023 @ 16:11:
er zal toch wel een handleiding bijzitten want dit staat daar in hoe je hem aan moet sluiten.[Afbeelding]

Yup, dat klopt maar het gaat er om hoe ik dat bij de schakelaar moet aansluiten, dus welk draad gaat waar in in welke schakelaar. Een wisselschakelaar snap ik maar deze niet.

[ChesterW]

kraats schreef op zaterdag 18 februari 2023 @ 16:00:
Weet je zeker dat hij dimbaar is? Lijkt er meer op dat hij programmeerbaar is op een bepaalde lichtsterkte, maar dat is anders dan gewoon dimmen

Ja want daarom gekocht.

[Xander]

ChesterW schreef op zaterdag 18 februari 2023 @ 17:57:
[...]


Yup, dat klopt maar het gaat er om hoe ik dat bij de schakelaar moet aansluiten, dus welk draad gaat waar in in welke schakelaar. Een wisselschakelaar snap ik maar deze niet.

Je sluit een fasedraad (bruin) en schakeldraad (zwart) aan op de pulsschakelaar. Net zoals een gewone enkelpolige schakeling.

Het enige verschil met een normale lamp is dat je behalve de schakeldraad (zwart) op LP op het armatuur ook nog een fasedraad (bruin) op L moet aansluiten.

[ChesterW]

Xander schreef op zaterdag 18 februari 2023 @ 16:13:
Je kunt bij deze driver kiezen of je hem wilt dimmen met een pulsdrukker of met een DALI-dimmer.

De schema's die je laat zien zijn voor een pulsdrukker, dat is duidelijk hoe de fabrikant van de armatuur het heeft bedacht, als je die gebruikt kun je netjes op de kroonstenen aansluiten (N, L en LP). Mocht je een DALI-dimmer gebruiken dan moet je de bedrading op de driver aanpassen, die brug tussen N en 8 moet dan bijvoorbeeld weg.

van customersupport kreeg ik dit bericht :

Hi

The lamp work with a push dimmer normally open , not with a phase cut dimmer.

Is must important use this dimmer because the other doesn’t work and damage the lamp.

By

P....

Customer Service

[ChesterW]

Toerq schreef op zaterdag 18 februari 2023 @ 16:04:
Het licht van de lamp is dimbaar met slechts een druk op de knop die bij de Talo wordt geleverd.

Welke leverancier? want die zat er niet bnij.

[Xander]

ChesterW schreef op zaterdag 18 februari 2023 @ 18:13:
[...]


van customersupport kreeg ik dit bericht :

Hi

The lamp work with a push dimmer normally open , not with a phase cut dimmer.

Is must important use this dimmer because the other doesn’t work and damage the lamp.

By

P....

Dat klopt. Een pulsdrukker dus.

Kijk je naar de driver zou zou je ook een DALI-dimmer moeten kunnen gebruiken, ook dat is iets heel anders dan een normale dimmer.

Maar dat laatste is duidelijk niet hoe de fabrikant van het armatuur het heeft bedoeld, dat is een bijkomstigheid van de Tridonic DALI driver die ze hebben toegepast. Mogelijk wel interessant voor de Tweaker die toch graag een draaiknop heeft of het ding met domotica wil bedienen.

[Voor 21% gewijzigd door Xander op 18-02-2023 18:36]

[ChesterW]

Xander schreef op zaterdag 18 februari 2023 @ 17:59:
[...]

Je sluit een fasedraad (bruin) en schakeldraad (zwart) aan op de pulsschakelaar. Net zoals een gewone enkelpolige schakeling.

Het enige verschil met een normale lamp is dat je behalve de schakeldraad (zwart) op LP op het armatuur ook nog een fasedraad (bruin) op L moet aansluiten.

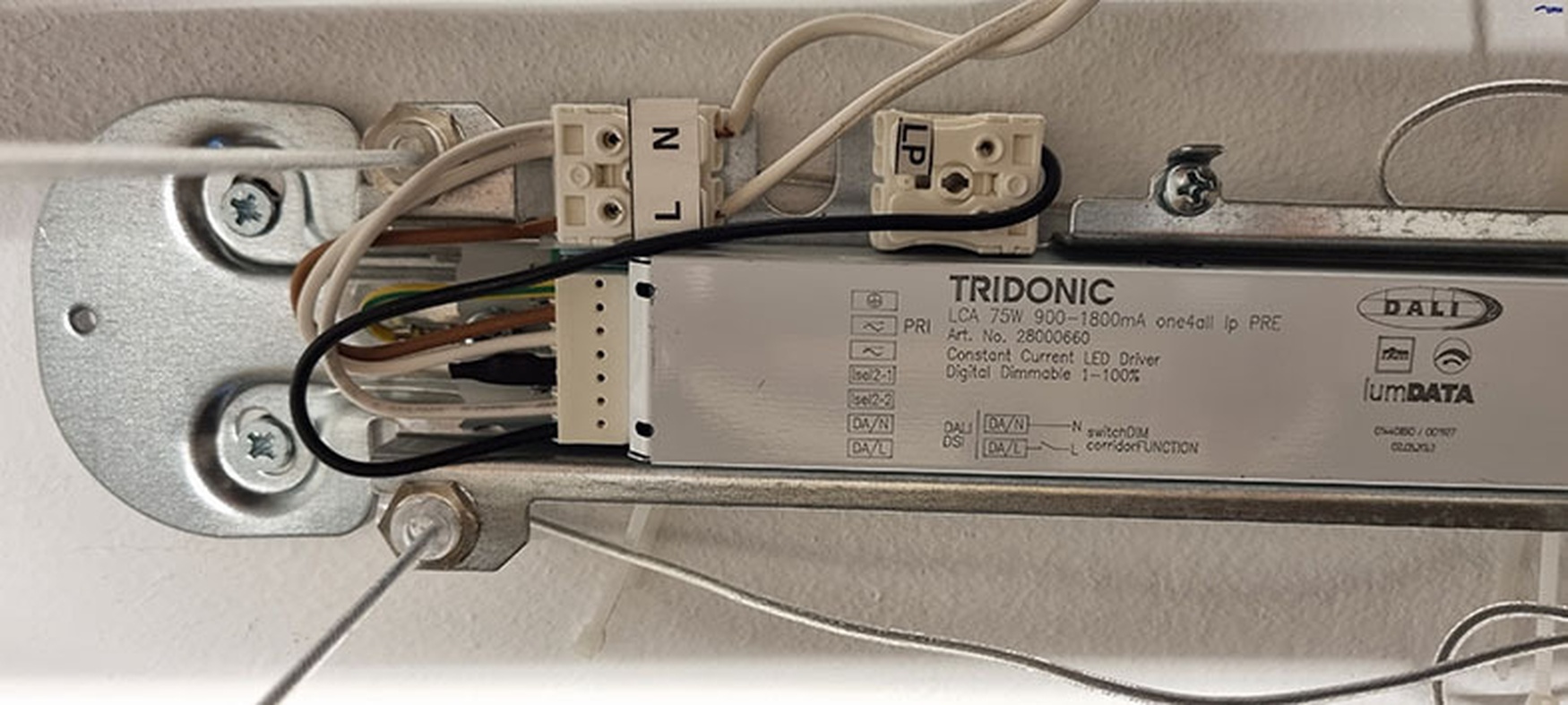

hij kwam op deze manier bedraad uit de doos

[ChesterW]

In ieder geval bedankt voor het meekijken allemaal !

[Xander]

ChesterW schreef op zaterdag 18 februari 2023 @ 18:58:
[...]


hij kwam op deze manier bedraad uit de doos

[Afbeelding]

Behalve deze draden denk ik?

Waar gaat dat überhaupt naartoe?

Maar wat is er onduidelijk dan? Prik een nuldraad (blauw) in N, een fasedraad (bruin) in L, een schakeldraad (zwart) vanaf de pulsdrukker in LP en sluit een aardedraad (groen/geel) aan op de schroef rechts?

[ChesterW]

dat zijn de bruine en zwarte draad

[ChesterW]

tijdelijk, anders geen licht

[ybos]

Let erop dat je niet een pulsdrukker (aan/uit) besteld zoals ik laatst heb gedaan
Dan heb je een normale wisselschakelaar alleen schakel je aan en uit door een keer op de knop te drukken die vervolgens terugveert.
Je moet zegmaar een beldrukker hebben.

[Xander]

ChesterW schreef op zaterdag 18 februari 2023 @ 19:05:
dat zijn de bruine en zwarte draad

Bruin en blauw of zwart en blauw neem ik aan.

ChesterW schreef op zaterdag 18 februari 2023 @ 19:05:
tijdelijk, anders geen licht

Precies, dus het kwam niet zo uit de doos.

[ChesterW]

Xander schreef op zaterdag 18 februari 2023 @ 19:06:
[...]

Bruin en blauw of zwart en blauw neem ik aan.


[...]

Precies, dus het kwam niet zo uit de doos.

Haha nee, ik ben echt een elektronoob

[ChesterW]

Xander schreef op zaterdag 18 februari 2023 @ 19:06:
[...]

Bruin en blauw of zwart en blauw neem ik aan.


[...]

Precies, dus het kwam niet zo uit de doos.

wel het doorgeluste zwarte draad, dat zat er op, echt waar

iig bedankt voor de support!

[ybos]

ybos schreef op zaterdag 18 februari 2023 @ 19:05:
Let erop dat je niet een pulsdrukker (aan/uit) besteld zoals ik laatst heb gedaan
Dan heb je een normale wisselschakelaar alleen schakel je aan en uit door een keer op de knop te drukken die vervolgens terugveert.
Je moet zegmaar een beldrukker hebben.

ff gezocht, volgens mij moet je deze hebben:

https://www.ecobright.nl/...kcontact-2020-us-500.html

[ChesterW]

Nice!

[Toerq]

ChesterW schreef op zaterdag 18 februari 2023 @ 18:15:
[...]


Welke leverancier? want die zat er niet bnij.

https://lamptwist.com/nl/...ppi=&nb_placement=&nb_si={sourceid}&nb_li_ms=&nb_lp_ms=&nb_fii=&nb_ap=&nb_mt=&tw_source=google&tw_adid=&tw_campaign=18928381344

staat ergens bij de omschrijving, neem aan dat het dezelfde lamp is.

[ChesterW]

Toerq schreef op zaterdag 18 februari 2023 @ 20:21:
[...]


https://lamptwist.com/nl/...ppi=&nb_placement=&nb_si={sourceid}&nb_li_ms=&nb_lp_ms=&nb_fii=&nb_ap=&nb_mt=&tw_source=google&tw_adid=&tw_campaign=18928381344

staat ergens bij de omschrijving, neem aan dat het dezelfde lamp is.

[Afbeelding]

Even bestelling nazien want mijn vrouw heeft hem daar gekocht.

[Toerq]

ChesterW schreef op zaterdag 18 februari 2023 @ 21:31:
[...]


Even bestelling nazien want mijn vrouw heeft hem daar gekocht.

Ok, mooi. schrok wel van die prijs zeg pfff

[natural colour]

ybos schreef op zaterdag 18 februari 2023 @ 19:15:
[...]

ff gezocht, volgens mij moet je deze hebben:

https://www.ecobright.nl/...kcontact-2020-us-500.html

Dat is dus de schakelaar, dan heb je nog een dimmer module nodig.

[Voor 33% gewijzigd door natural colour op 19-02-2023 12:35]

[ybos]

natural colour schreef op zondag 19 februari 2023 @ 12:29:
[...]


Dat is dus de schakelaar, dan heb je nog een dimmer module nodig.

je hebt gelijk, ik dacht dat de dimunit al in het armatuur zat maar dat is dus niet zo
Goeie aanvulling!

[natural colour]

Ik zie nu op de foto van de driver dat deze "digital dimmable" is... wat dat nu betekend?

[Xander]

natural colour schreef op zondag 19 februari 2023 @ 12:29:
[...]


Dat is dus de schakelaar, dan heb je nog een dimmer module nodig.

Nee, dat zit in de driver.

Je hebt daadwerkelijk wlleen een pulsdrukker nodig.

[Xander]

ChesterW schreef op zaterdag 18 februari 2023 @ 19:11:
[...]

wel het doorgeluste zwarte draad, dat zat er op, echt waar

Uiteraard zitten de draden aan de achterkant van de kroonstenen er al op. Tegenover die zwarte draad steek je dus de zwarte draad vanuit de pulsdrukker.

[ChesterW]

Toerq schreef op zaterdag 18 februari 2023 @ 21:47:
[...]


Ok, mooi. schrok wel van die prijs zeg pfff

Pcies, dan snap je ook dat ik zeker wil weten dat ik em niet beschadig door verkeerde installatie

[Señor Sjon]

Tikje BK naar DEI

[ChesterW]

Tis gelukt met een Busch-Jaeger 2020 US-500 Wip-impulsdrukker 1-polig maakcontact met N-klem. En geen dimmer nodig. Thx all!!!
