Geen vermogen uit SMA Omvormer

[Omabeatle]

Ik heb zelf een installatie van 7 panelen (JA Solar, 370 Wp / stuk) op mijn schuurtje en overkapping gelegd. Hoek ongeveer 7 graden. Daaraan hangt een SMA Sunny Boy 2.5 enkelfase. Gisterochtend wilde ik alles in gebruik stellen, maar ik krijg geen enkele Watt uit de omvormer. Heeft toevallig iemand hetzelfde meegemaakt?

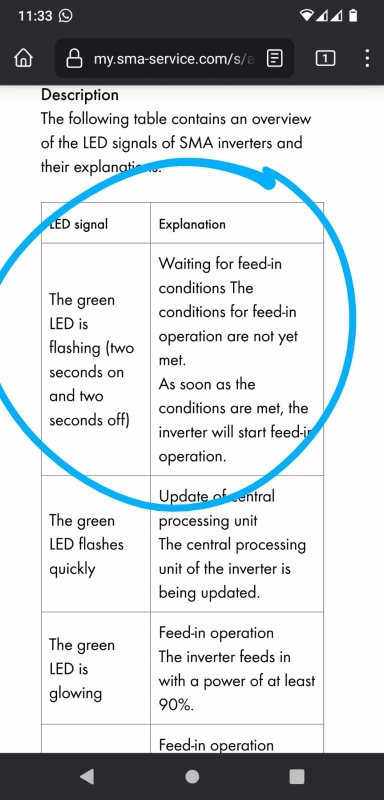

Foutmelding is als volgt: 2 sec groene led uit, 2 sec groene led aan. Is volgens SMA volgende fout:

Wat heb ik al geprobeerd?
- Inbedrijfsname doorgelopen. O.a. bij netbeheerder de NL optie aangevinkt ([NL] NEN-EN50438:2013 norm)
- Na nogmaals lezen documentatie bij netbeheer vandaag de optie EN 50549-1: 2018 LV gepakt.
- AC zijde zou kloppen, die geeft 50 Hz en een spanning tussen de 230 en 235 volt

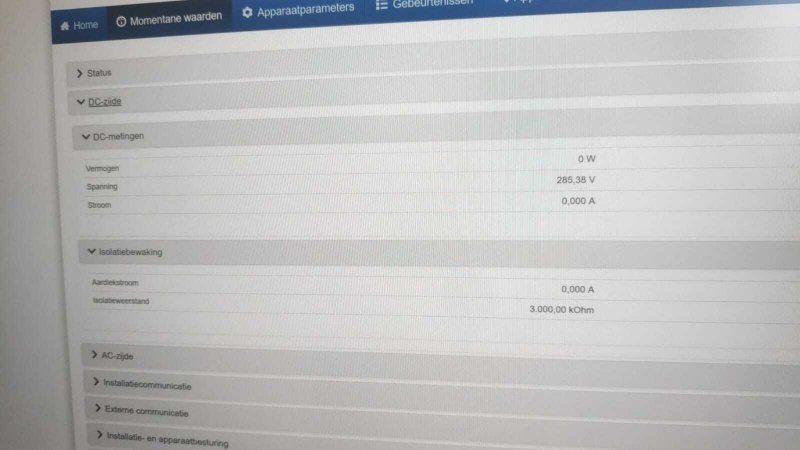

- DC zijde geeft ook voltage (ik heb tussen 270 en 290 volt gezien gisterochtend), vandaag is dat 260V

Iemand een idee?

[AUijtdehaag]

Plus en min goed aangesloten?

Heb iemand gehad die een dc schakelaar ertussen had gezet en ook omgedraaid
Die deed ook niks.
Multimeter?

[ Voor 66% gewijzigd door AUijtdehaag op 16-02-2023 12:37 ]

[Septillion]

Dus een SMA SB2.5-1VL-40?

En wat zie je in je log voorbij komen?
Wat is de instelling voor "Critical voltage to start feed-in"?
Wat zie je bij AC monitoring?
En wat bij "Operation"?

En anders, ergens een slechte verbinding? Dat de DC boel indondert als hij gaat belasten ofzo.

Sorry, hier staat hij op Engels dus zult zelf even moeten kijken wat dat in het Nederlands is.

PS Een screenshot werkt echt makkelijker dan een foto

[schumacher]

Welke oriëntatie?
Indien west moet je misschien langer wachten voor productie (maar werkt het hopelijk inmiddels wel?).

[Omabeatle]

Dank voor jullie antwoorden tot dusver!

schumacher schreef op donderdag 16 februari 2023 @ 13:22:
Welke oriëntatie?
Indien west moet je misschien langer wachten voor productie (maar werkt het hopelijk inmiddels wel?).

Zuid-zuid-Oost, heeft hele dag niets gedaan.

Septillion schreef op donderdag 16 februari 2023 @ 13:06:
Dus een SMA SB2.5-1VL-40?

En wat zie je in je log voorbij komen?
Wat is de instelling voor "Critical voltage to start feed-in"?
Wat zie je bij AC monitoring?
En wat bij "Operation"?

En anders, ergens een slechte verbinding? Dat de DC boel indondert als hij gaat belasten ofzo.

Sorry, hier staat hij op Engels dus zult zelf even moeten kijken wat dat in het Nederlands is.

PS Een screenshot werkt echt makkelijker dan een foto

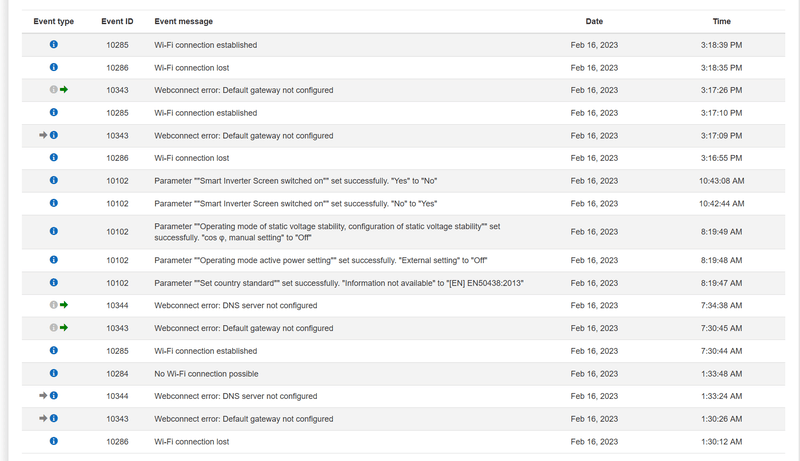

Heb hem even op Engels gezet om makkelijker te vinden. Het is inderdaad een SMA SB2.5-1VL-40. Zie hieronder voor Event log. Ik zie niets bijzonders. Wi-fi staat hier 's nachts uit.



Voor je andere vragen:

Critical voltage to start feed-in
65.00 V (50.00 V … 500.00 V)

Operation
Mains connection Separated

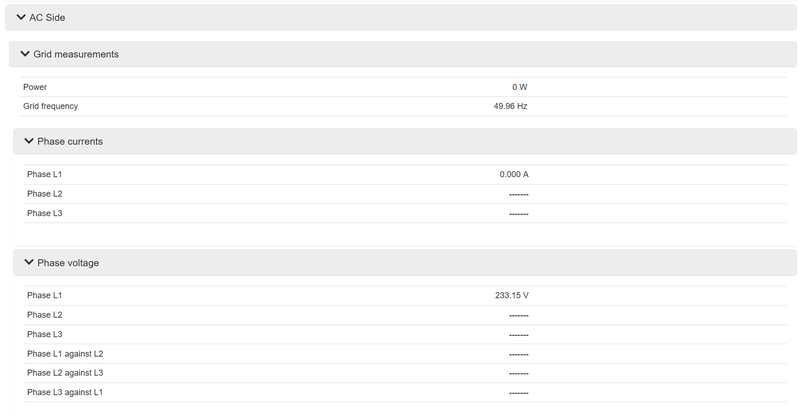

AC monitoring kon ik niet vinden, hieronder het plaatje van AC zijde

AUijtdehaag schreef op donderdag 16 februari 2023 @ 12:32:
Plus en min goed aangesloten?

Heb iemand gehad die een dc schakelaar ertussen had gezet en ook omgedraaid
Die deed ook niks.
Multimeter?

Daar twijfel ik zelf ook aan. Ik heb zelf solarkabel gelegd. Vanaf + zijde paneel (male) naar omvormer + (kabel met female aan paneelzijde en male aan omvormerzijde). En voor de - zijde precies andersom. Zit geen DC schakelaar tussen nu. Ik draai ze het makkelijkst om door nieuwe MC4 eraan te zetten?

Multimeter, wat is handig om daarmee te meten?

[AUijtdehaag]

Met een multimeter meet je of de plus geen min is en vice versa

Aan de kant van de omvormer zit sunclix (mag ik hopen) Mc4 ga je niet in die omvormer krijgen.
Sunclix kan je zo weer openen (met beleid)

1 voor 1 doen, en niet zelf onderdeel worden van het stroomkringetje tussen + en -

Maar meten is weten, wellicht overbodig om het te doen.

[ Voor 78% gewijzigd door AUijtdehaag op 16-02-2023 17:21 ]

[Omabeatle]

Aan de kant van de omvormer zitten de meegeleverde klemmetjes ja Ik zal morgen gaan meten!

[Septillion]

Mm, okay, nog paar:

Waar staat die "Mains connection Separated" precies?

"General operating mode" staat gewoon op MPP?
"Maximum active power output" en "Currently set apparent power limit" niet op 0?

[Omabeatle]

General operating mode staat nu op 'stop'. Maar het is nu ook donker lijkt me. Of past die niet automatisch aan. Ik kan hem in device parameters op MPP zetten?

Maximum actie power output staat op 2.500 W en currently set apparent power limit op 2.500 VA

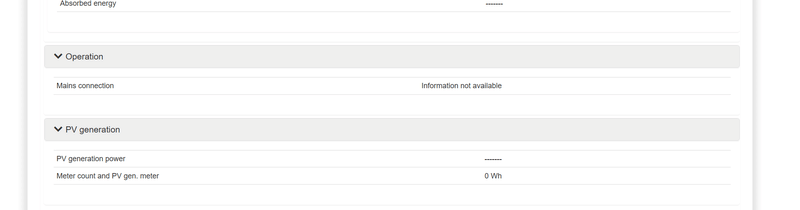

Mains connection stond hieronder:

[ Voor 42% gewijzigd door Omabeatle op 16-02-2023 17:57 ]

[Omabeatle]

Septillion schreef op donderdag 16 februari 2023 @ 17:51:
Mm, okay, nog paar:

Waar staat die "Mains connection Separated" precies?

"General operating mode" staat gewoon op MPP?
"Maximum active power output" en "Currently set apparent power limit" niet op 0?

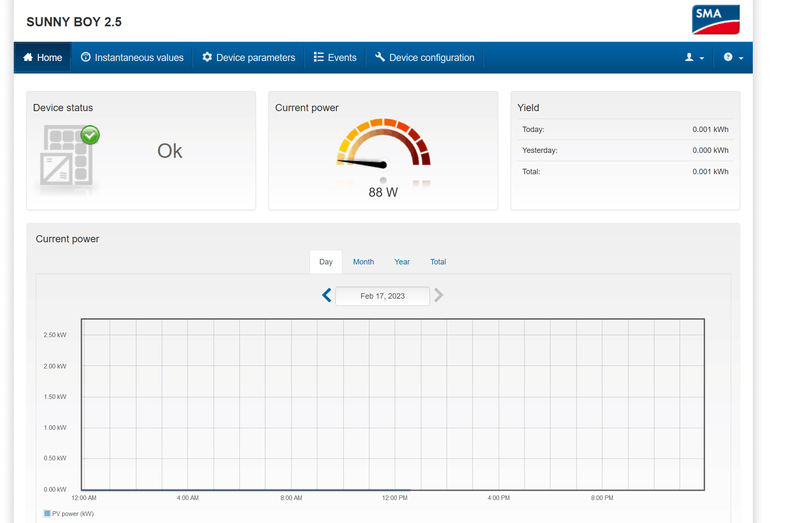

Held, het was inderdaad de MPP setting! Waarom die in vredesnaam bij inbedrijfname daar niet automatisch op gezet is durf ik niet te zeggen... Maar er is power

[Joryzoetendaal]

Dit draadje heeft mij ook geholpen!! Onwijs bedankt, was heel het internet al aan het afstruinen.

[AUijtdehaag]

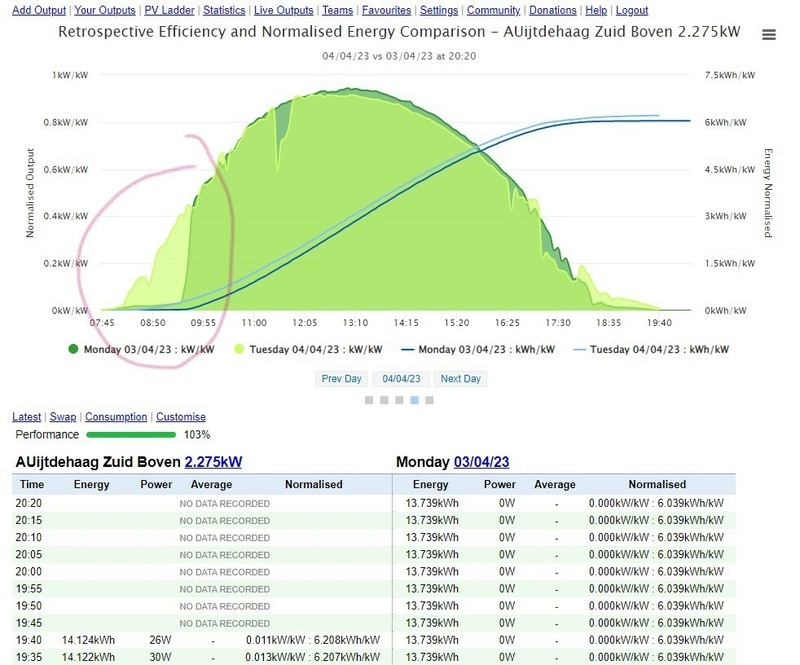

Ik heb nog een bevinding.

Foute firmware FW4-00-55-R vs goede firmware FW4-00-75-R shadefix gefixt (1-fase X.X-1AV41)
1 dag later geupdate en alle (schaduw)problemen verdwijnen voor de zon.



Ik heb beide firmwares nog liggen als iemand ermee wilt spelen.

[ Voor 5% gewijzigd door AUijtdehaag op 04-04-2023 19:44 ]

[Septillion]

@AUijtdehaag Downgraden mag dus bij SMA?

Hier nog op 3.10.28.R onder het mom van "if it works don't touch it" omdat ik bang was dat ik dan niet snelle roll back kon doen.

[AUijtdehaag]

@Septillion
Nee dat kan alleen SMA zelf (als het fout gaat).
Zo kwam er iemand achter dat het niet helemaal lekker liep en heeft SMA het gedowngrade van V4 naar V3
Ik heb hier 2 SMA's liggen met dezelfde fouten. Ik wachtte alleen op beter weer om het te bevestigen.
Dat weet ik nu dus zeker dat shadefix wel weer werkt na de laatste update.

Ik denk dat je er niets speciaals aan mist inderdaad. Puk is wat anders geworden met een lokale key

[ Voor 10% gewijzigd door AUijtdehaag op 04-04-2023 20:57 ]
