Omvormer vind niet alle optimizers

[Dionysos1111]

Ik heb pas een tweede string aangelegd naast mijn eerste string.
In de eerste string zitten 28 zonnepanelen en de tweede 16.

Als ik hem doe koppelen vind hij totaal af en toe 33 en af en toe 39 optimizers in totaal.

De tweede string gaat van de min bij de omvormer naar de min op het platte dak, daar liggen 5 panelen.
Vervolgens gaat hij met een 15 meter lange kabel van de plus van het dak naar de min van de zonnepanelen op de muur, daar liggen er 11. Vervolgens gaat hij van de min bjj de muur terug naar de omvormer op de plus.

De ene keer 33 optimizers en de andere keer 39 is dus de 28 van de eerste string plus de 5 van het dak is 33.
En 28 van de eerste syring plus 11 op de muur is 39.

Moet je 2 strings soms anders aansluiten?

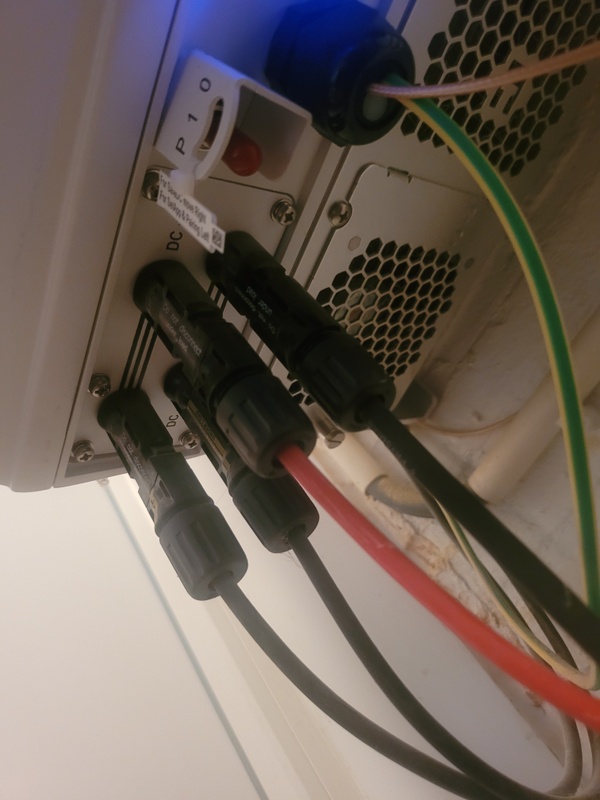

Op de foto zie je links de min en plus van de eerste string en rechts de min en plus van de tweede string

[Dionysos1111]

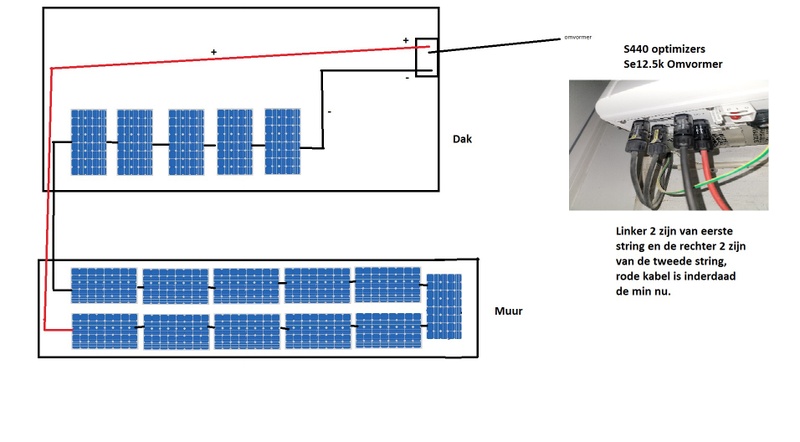

Zo ziet de tweede string nu uit

[heggico]

Uh.. die tekening klopt dan toch totaal niet met de bekabeling op de omvormer?
En op de tekening is rood de + hoe kan dat dan de min zijn? Ook staat op de tekening alles op een string in serie, maar in tekst staat erbij dat ze parallel staan, net als op de foto?

Hoe zit het nu? Klopt de polariteit uberhaubt nu? Dus de +en - van de panelen?

Edit, beter lezen, dat is alleen de 2de string 😅

Maare, heb je nu de + en - een keer verkeerd om gehad? Op beide foto's zitten ze andersom.. in dat geval is er een kans dat in ieder geval die uitgang gesneuveld is.. geen ervaring mee of deze omvormer daartegen beveiligd is..

[Voor 29% gewijzigd door heggico op 15-02-2023 10:54]

[Dionysos1111]

heggico schreef op woensdag 15 februari 2023 @ 10:50:
Uh.. die tekening klopt dan toch totaal niet met de bekabeling op de omvormer?
En op de tekening is rood de + hoe kan dat dan de min zijn? Ook staat op de tekening alles op een string in serie, maar in tekst staat erbij dat ze parallel staan, net als op de foto?

Hoe zit het nu? Klopt de polariteit uberhaubt nu? Dus de +en - van de panelen?

Edit, beter lezen, dat is alleen de 2de string 😅

Maare, heb je nu de + en - een keer verkeerd om gehad? Op beide foto's zitten ze andersom.. in dat geval is er een kans dat in ieder geval die uitgang gesneuveld is.. geen ervaring mee of deze omvormer daartegen beveiligd is..

Er is vanalles misgegaan idd, vriend van me had de 11 panelen op de muur verkeerd aangesloten, de optimizer kabels verkeerd aangesloten....uiteindelijk rechtgezet en bleek dat de omvormer niets meer deed als de 2de string aangesloten was. Plus en min omgedraait en toen werkte de eerste string weer maar hij vind af en toe 33 en af en toe 39 optimizers, 28+5 op het dak dus of 28+11 op de muur.... ik weet niet waar de fout nu ligt.

[heggico]

Weet je zeker dat van elk paneel de + en - goed zit bij de optimizers? Zowel paneel (lijkt me wel, aangezien die aangegoten zitten) en op de kabels tussen de optimizers?

Wat doen de strings afzonderlijk? Dus een string aansluiten-> hoeveel optimizers zie je? En dat ook met string 2? En leveren beide strings ook iets op?

Het valt namelijk op dat er steeds 5 verschil tussen zit.

44 totaal
39 gevonden (5 dus niet)
33 gevonden (28 van de eerste en 5 van string 2)

[Voor 18% gewijzigd door heggico op 15-02-2023 20:39]

[Ronald]

En heb je volgens de installatie procedure de string spanning gemeten voordat je ze aansluit?

[Wilke]

Mooie inductie-lus op het dak.

En de rode kabel was op? Want ja, die kleurcodering is er natuurlijk met een reden, nu is het vreselijk irritant debuggen wat de + en wat de - is.

Maar goed, heb je niks aan - spanning meten en uitvinden welke kabel wat is. En dan markeren met rood tape ofzo

Pas op met meten, kortsluiten of stroom via jezelf laten lopen is erg gevaarlijk (want niet te zekeren).

[Fr33z]

Wilke schreef op woensdag 15 februari 2023 @ 20:45:
Mooie inductie-lus op het dak.

En de rode kabel was op? Want ja, die kleurcodering is er natuurlijk met een reden, nu is het vreselijk irritant debuggen wat de + en wat de - is.

Maar goed, heb je niks aan - spanning meten en uitvinden welke kabel wat is. En dan markeren met rood tape ofzo

Pas op met meten, kortsluiten of stroom via jezelf laten lopen is erg gevaarlijk (want niet te zekeren).

het is de bedoeling dat dat meevalt want solaredge. Die geeft ~1V per optimizer/paneel aan als de omvormer nog niet in werking is. Dus, rustig die omvormer uitzetten, dan eens voorzichtig meten. En please fix iets aan die kleuren want dit is zo'n bende dat het gevaarlijk is.

Meet het op z'n minst en label dan heel duidelijk wat wat is. goede kans dat door al het geprut met - en + verkeerd om er wat delen kapot zijn gegaan, dat zou niet raar zijn en een goede les dat je gewoon zorgvuldig moet zijn met dit soort dingen, ook al lijkt panelen leggen nog zo simpel.

[Wilke]

Oh ja dat is ook zo. Nou ja, dan kun je in elk geval veilig meten idd multimeter er op. Je kunt dan ook de strings bij elkaar zoeken want 1V per paneel dus aantal V is aantal panelen dat je aan het meten bent.
