Aansluiten Sonoff ZBMINI-L

Pagina: 1
Acties:

Vraag


  • Regenbui
  • Registratie: Augustus 2010
  • Laatst online: 31-03 12:05
Hi All,

Enige tijd geleden nav de tweakers podcast een start gemaakt met het inrichten van mijn Smarthome. Home Assistant draait en de eerste lampen en sensoren werken :) so far so good.

Nu wil ik een inbouwschakelaar gaan plaatsten. Het gaat hier om een hotelschakeling voor de eerste verdieping. Toch loop ik vast met het gebruik van een Sonoff ZBMINI-L.

Gezien de situatie (zie onderstaande afbeeldingen) heb ik een ZBMINI-L nodig, omdat deze versie geen null-draad (Blauw) vereist. Wat ik in andere topics heb gelezen is dat de ZBMINI ook constant een stroom/fase-draad (Bruin) nodig heeft. In mijn situatie betekent dit dat ik de ZBMINI alleen beneden kan aansluiten, want boven is geen Fase-draad. Echter komt dit niet overeen met de instructies van Sonoff zelf.

Vraag: kan ik op basis van de onderstaande situatie de ZBMINI aansluiten zonder draden te trekken? Zo nee, zijn er nog andere opties?

De hotelschakeling in mijn woning is zoals onderstaand (standaard volgens mij):

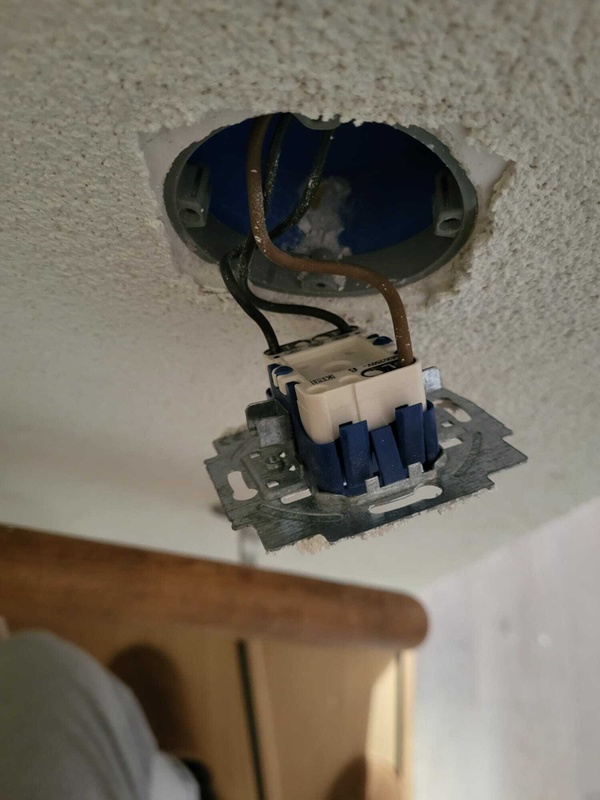

Schakelaar 1 (beneden):

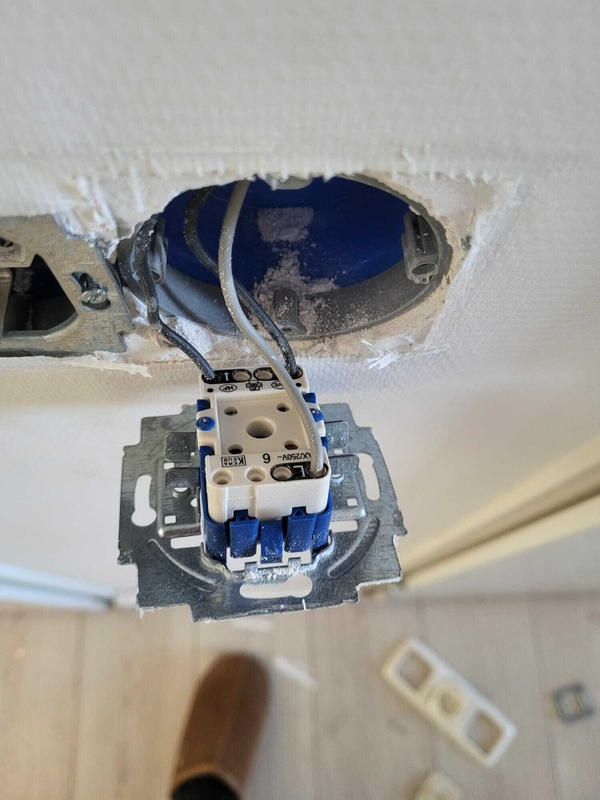

Schakelaar 2 (boven):
Grijze draad gaan naar de Lamp.

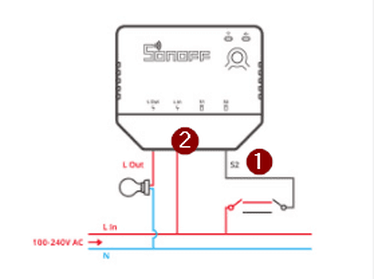

Sonoff ZBMIN-L aansluiting:

Alle reacties


  • Slinkos
  • Registratie: Januari 2012
  • Laatst online: 21:12
Je moet hem dus bij de lamp plaatsen. Je zwarte schakeldraad in de rechteraansluiting en vanuit de linkeraansluiting een draad naar je lamp.

Aangeboden: MHI Airco Wifi controller (MHI-AC-Ctrl) (Local control)


  • Regenbui
  • Registratie: Augustus 2010
  • Laatst online: 31-03 12:05


@Slinkos dank voor de snelle reatie. Toch nog een paar vragen.

Afbeelding bijgewerkt.
1. is de schakeldraad van schakelaar naar Sonoff
2. lijkt mij een extra fase draad, deze is toch niet aanwezig bij de lamp? Ga morgen bij daglicht een kijkje nemen :)

Ga ik hier niet de situatie krijgen dat als de schakelaar uit staat, de lamp niet meer werkt, omdat er geen stroomtoevoer is zonder 2?

  • Slinkos
  • Registratie: Januari 2012
  • Laatst online: 21:12
Ja dat klopt inderdaad. Vergat ik te noemen maar dat is je fase draad. Vaak zitten lampen op centraaldozen dus dan is er wel een fase aanwezig.

Aangeboden: MHI Airco Wifi controller (MHI-AC-Ctrl) (Local control)


  • JaVaWa
  • Registratie: Januari 2003
  • Laatst online: 19:17
Probleem is alleen dat verdiepingen vaak op verschillende groepen zijn aangesloten. Als er in zo'n situatie sprake is van een hotelschakeling die je beneden en boven kunt bedienen is de lamp die eraan gekoppeld is doorgaans aangesloten op een andere groep dan de rest van die verdieping. De fase en neutraal moeten altijd op dezelfde groep zijn aangesloten, anders springt de aardlek eruit.

Eerst dus even controleren op de groepenkaart hoe het aangesloten is (of uitproberen door groepen apart uit en aan te zetten).

Mijn GPS-collectie


  • Slinkos
  • Registratie: Januari 2012
  • Laatst online: 21:12
Klopt helemaal. Maar in de situatie dat de lamp op een centraaldoos zit, en daar dus ook de neutraal van de lamp zit (die wordt namelijk gebruikt), en je pakt daar ook de fase vandaan. Dan mag je toch aannemen (controleren altijd verstandig) dat dit van dezelfde groep komt lijkt mij.

Aangeboden: MHI Airco Wifi controller (MHI-AC-Ctrl) (Local control)


  • Regenbui
  • Registratie: Augustus 2010
  • Laatst online: 31-03 12:05
Helder, dank voor meedenken. Conceptueel lijkt alles helder, maar in de praktijk loopt het wel eens anders. Mijn take-aways zijn:

- Fase/Neutraal dienen op zelfde groep te zitten;
- Neutraal: volg de neutraal die op dit moment op de lamp is aangesloten en gebruik dezelfde lasklem;
- Fase: shakel de groep waar de lamp op is aangelsoten uit, zoek een lasklem waar ruimte is voor een fase en meet of deze ook is uigeschakeld, maw zelfde groep.

Compleet willkeurige vraag. Ik zie dat Sonoff c.a. 1 maand geleden een nieuwe versie van de Sonoff ZBMINI-L heeft uitgbracht, namelijk de extreme vesie. Deze is nog kleiner :) Brengen zij alle modellen ook in NL uit, kan namelijk nog niets terugvinden binnen de NL websites.

  • Slinkos
  • Registratie: Januari 2012
  • Laatst online: 21:12
Regenbui schreef op donderdag 9 februari 2023 @ 10:11:
- Neutraal: volg de neutraal die op dit moment op de lamp is aangesloten en gebruik dezelfde lasklem;
Je hebt toch geen neutraal nodig voor deze? Het gaat er alleen om dat de neutraal draad van je lamp, van dezelfde groep is als de fase draad die je gaat gebruiken.

Dus inderdaad, als je de groep hebt uitgeschakeld waar je lamp op zit, en je ziet dat de fase draden in je centraaldoos die je wilt aftakken ook spanningsloos zijn, dan weet je dat ze van dezelfde groep zijn, en kan je ze gebruiken.

Aangeboden: MHI Airco Wifi controller (MHI-AC-Ctrl) (Local control)


  • Frappuccino
  • Registratie: Maart 2015
  • Laatst online: 23:33
JaVaWa schreef op donderdag 9 februari 2023 @ 00:07:
Probleem is alleen dat verdiepingen vaak op verschillende groepen zijn aangesloten. Als er in zo'n situatie sprake is van een hotelschakeling die je beneden en boven kunt bedienen is de lamp die eraan gekoppeld is doorgaans aangesloten op een andere groep dan de rest van die verdieping. De fase en neutraal moeten altijd op dezelfde groep zijn aangesloten, anders springt de aardlek eruit.

Eerst dus even controleren op de groepenkaart hoe het aangesloten is (of uitproberen door groepen apart uit en aan te zetten).
Misschien begrijp ik je verkeerd maar sinds wanneer gaat men met verschillende groepen naar 1 centraaldoos?

  • JaVaWa
  • Registratie: Januari 2003
  • Laatst online: 19:17
Nooit... Als de lamp boven op de groep van de verdieping eronder zit zal die uiteraard niet op de centraaldoos van de andere groep zitten.
(Ik heb ook niets gezegd over centraaldozen)

Mijn GPS-collectie


  • moozzuzz
  • Registratie: Januari 2005
  • Niet online
Slinkos schreef op woensdag 8 februari 2023 @ 16:19:
Je moet hem dus bij de lamp plaatsen. Je zwarte schakeldraad in de rechteraansluiting en vanuit de linkeraansluiting een draad naar je lamp.
Aangezien ik exact dezelfde vraag heb, hijack ik even dit topic na verwoede pogingen om bij google en youtube antwoorden te vinden:
  1. dus de zbmini-L kan dan niet achter een schakelaar gezet worden maar moet (altijd?) bij de lamp? Of versta ik de discussie fout (de lampen hier in de traphal hebben wellicht geen aparte lampdoos namelijk)?
  2. Mocht de zbmini-L toch achter de schakelaar kunnen, is er een manier om uit te vogelen welke schakelaar aan de lamp hangt?
  3. zbmini Lin: bedoel je de grijze schakeldraad, geknipt waar je de zbmini tussen plaatst? (in foto 2 van de OP)
  4. zbmini Lout: dit is het andere deel van de grijze schakeldraad dat verder naar de lamp gaat?
  5. welke draad (uit de foto's van de OP) moet dan in S2?
