Advies legplan 25 panelen zuid

Pagina: 1
Acties:

  • ipoffice
  • Registratie: Mei 2008
  • Laatst online: 03-02 18:49
Graag jullie deskundige blik over onderstaande plan

Gaat om de volgende installatie:
Goodwe GW10KT-DT
25x JINKO 415 WP N-TYPE
Dakvlak op zuid, helling 54 graden

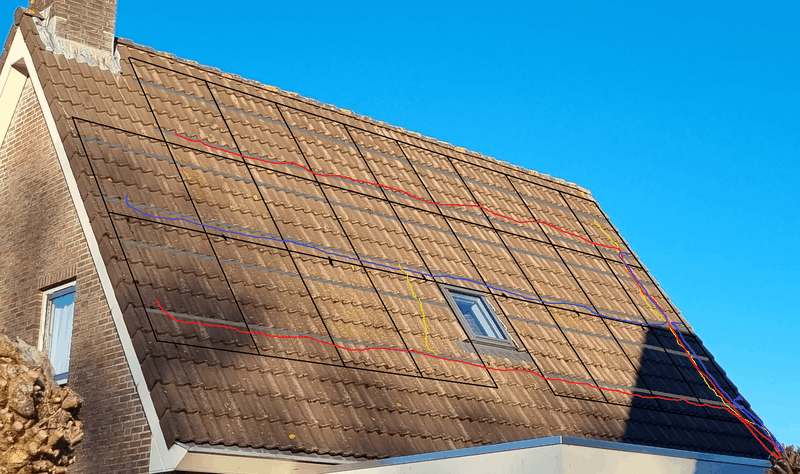

Zoals te zien op de foto (van eind van de middag) heeft de onderste rij panelen schaduw bij laagstaande zon van de woning er naast.
Mijn plan is om met de bovenste twee rijen één string van 17 panelen te vormen en de onderste rij één string van 8 panelen.
Bij alle 25 panelen op één MPPT loop ik tegen de max van het spanningsbereik aan en door het op deze manier te verdelen is er naar mijn idee het minste nadeel van de schaduw van de naastgelegen woning.

Graag verneem ik of mijn denkwijze klopt of dat er een beter plan is


  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 12:54
De GoodWe start met 180V. Kan tracken terug naar 160V

De jinko doet maar 30V in goed licht

Ofwel in de situatie op de foto is de string te kort om 8 diodes in bypass te krijgen, dus kakt de hele string in.

Sluit het 12 om 13 aan en je hebt dat probleem niet.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x350Wp Zuid 10°; Totaal 7000Wp.


  • ipoffice
  • Registratie: Mei 2008
  • Laatst online: 03-02 18:49
Ronald schreef op woensdag 25 januari 2023 @ 18:38:
De GoodWe start met 180V. Kan tracken terug naar 160V

De jinko doet maar 30V in goed licht

Ofwel in de situatie op de foto is de string te kort om 8 diodes in bypass te krijgen, dus kakt de hele string in.

Sluit het 12 om 13 aan en je hebt dat probleem niet.
Als ik het goed begrijp is die opstart spanning per MPPT; ook al is de string op de andere MPPT volledig in het licht en wekt de omvormer op, de andere zal niet meedoen als er te veel (delen van) zonnepanelen in de schaduw zitten?

En kan ik de 12/13 verdeling dan het best verticaal toepassen; 13 links en 12 rechts zodat de schaduwpanelen verdeeld worden. Of is alles op één string nog het overwegen waard?

  • schumacher
  • Registratie: December 1999
  • Laatst online: 12:00
Klopt, beide moeten de startspanning halen (en idealiter ook binnen MPPT bereik blijven: tussen 180 en 850 volt volgens de datasheet).

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 12:54
Alles op 1 string moet je even zorgvuldig door rekenen, gebruik sunny design. De maximale Voc moet lager blijven dan waar de omvormer tegen kan. Staat in datasheet.
Max Vmpp zal wel onder de 850 blijven.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x350Wp Zuid 10°; Totaal 7000Wp.


  • ipoffice
  • Registratie: Mei 2008
  • Laatst online: 03-02 18:49
Ronald schreef op woensdag 25 januari 2023 @ 21:15:
Alles op 1 string moet je even zorgvuldig door rekenen, gebruik sunny design. De maximale Voc moet lager blijven dan waar de omvormer tegen kan. Staat in datasheet.
Max Vmpp zal wel onder de 850 blijven.
Voc is 38V x 25 is totaal 950, net onder de max van 1000 van de omvormer. Maar volgensmij moet er een marge van 10% worden aangehouden?

Dan is wellicht verdelen over twee verstandiger, verdeel ik ze het best zoals hiervoor voorgesteld in twee verticale vlakken?

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 12:54
Dan is 1 string niet mogelijk. String verdeling links rechts lijkt me vrij logisch.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x350Wp Zuid 10°; Totaal 7000Wp.
