Duo Dimmers Ion Industries Hotelschakeling

[Pari]

Hallo Tweakers,

Momenteel ben ik bezig om 2 dimmers van Ion Industries (IMD-200W) aan te sluiten op een bestaande hotelschakeling voor onze keukenlamp.

Nu zit er achter de 2 huidige lichtknoppen geen logische bedrading. Beide lichtknoppen hebben een fase draad (bruin), en op beide staan (aparte) spanning, dit heb ik al getest.

Verder zitten er achter beide lichtknoppen een schakeldraad (aangesloten op de lamp, getest) en een zwart/wit draad, welke tussen beide knoppen loopt.

Deze aansluiting komt volgens mij niet overeen met een klassieke hotelschakeling, waardoor ik de dimmers maar niet aangesloten krijg.

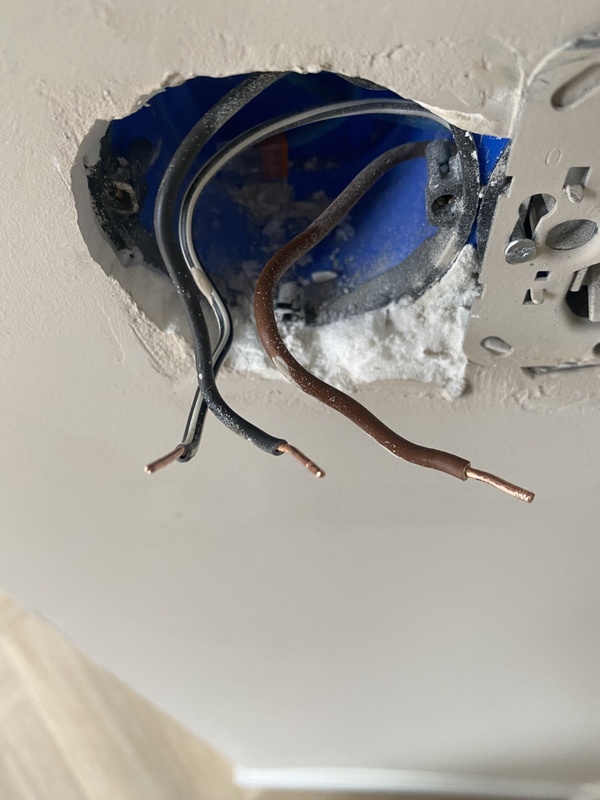

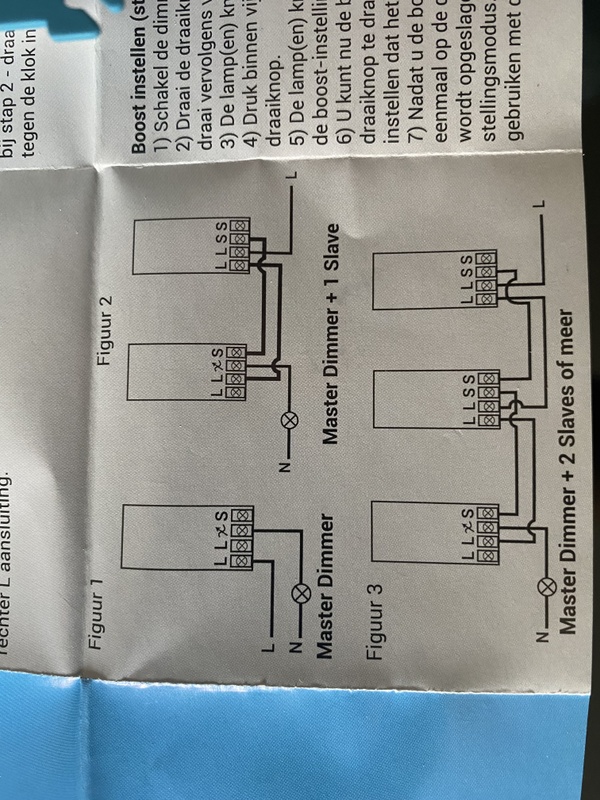

Ik heb wat foto’s bijgevoegd van de draden en tekening van de dimmers.

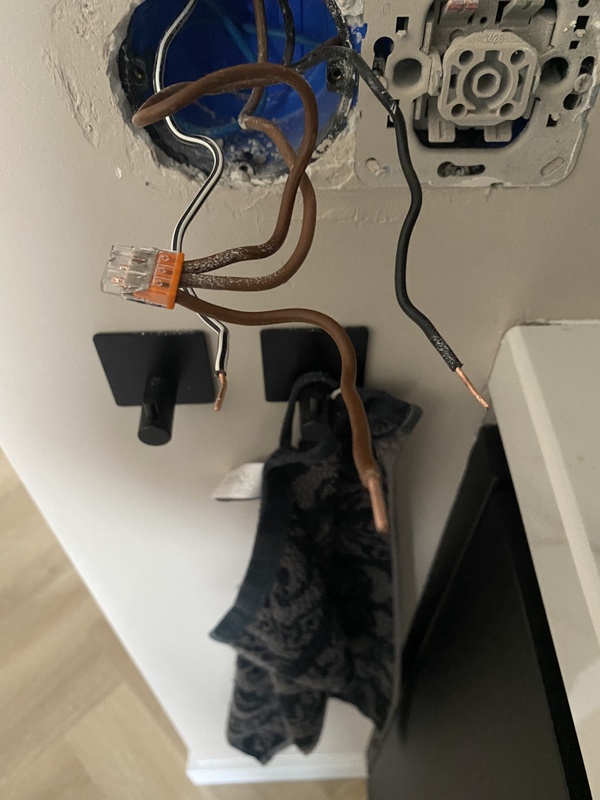

Het wago’tje heb ik zelf aangesloten.

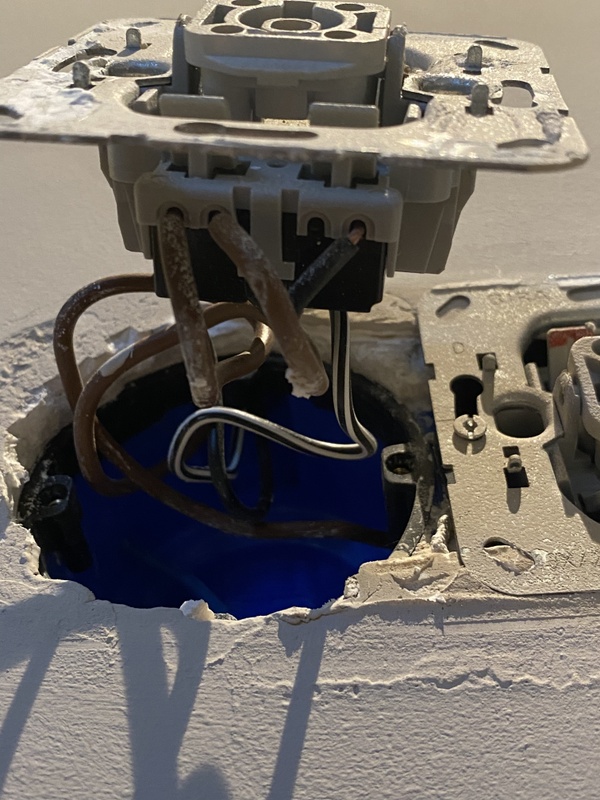

De oude aansluitingen zijn als volgt:









Zouden jullie mij kunnen helpen of het mogelijk is om hier deze dimmers op te krijgen?

Alvast bedankt!

[BernardV]

Kan het zijn dat ze daar de "aderbesparende wisselschakeling" hebben toegepast? Als dat zo is zou ik proberen even een extra schakeldraad te trekken.

Voorbeeld:

[Pari]

@BernardV, Bedankt voor je antwoord. Ik denk dat het inderdaad om een aderbesparende wisselschakeling gaat.

[piratenrat]

ik denk dat dit een gewone wissel schakeling is.
en dat bij de andere schakelaar 3x een zwarte draad zit,
heb je deze schakelaar ook al bekeken van binnen.
normaal waar 2 wisselschakelaars naast elkaar zitten of gewone en wisselschakelaar brengen ze de fase draad naar toe en gaan ze in de andere schakelaar naar de lamp

[BernardV]

Pari schreef op vrijdag 20 januari 2023 @ 13:55:
@BernardV, Bedankt voor je antwoord. Ik denk dat het inderdaad om een aderbesparende wisselschakeling gaat.

Je kunt dit wel zien, als bij de lamp de schakeldraad is onderbroken en zowel naar de andere schakelaar loopt als naar de lamp.
Om het makkelijk op te lossen kun je dan vanaf de lamp naar een van de twee schakelaars een extra schakeldraad trekken. Dan gebruik je die voor de lamp en heb je weer een normale wisselschakeling.
Bij 1 van de twee schakelaars kun je dan de fase ongebruikt laten.

[Pari]

Bedankt voor de reacties. Zou het ook mogelijk zijn om 1 LED dimmer in de huidige aderbesparende wisselschakeling te plaatsen? Zo ja, hoe?

[BernardV]

@Pari Heb je een multimeter? Kun je eens meten of de beide L op een dimmer zijn doorverbonden?

Als dat zo is dan kan het wel, dan sluit je aan een kant echte dimmer L aan op bruin en sluit je de zwart/witte aan op S en sluit je de schakeldraad naar de lamp aan op de uitgang van de echte dimmer.

Aan de andere kant sluit je dus alleen de zwart/witte aan op S en de bruine draad op L.
De zwarte draad heb je daar dan niet meer nodig en kun je afdoppen.

Netjes is het niet, maar zal hoogstwaarschijnlijk prima werken.

//EDIT: Iets verduidelijkt

[ Voor 7% gewijzigd door BernardV op 20-01-2023 15:03 ]

[Pari]

@BernardV, Helaas heb ik geen multimeter, maar ik ga morgen jouw voorstel eens uitproberen. Wordt vervolgd!

[BernardV]

Is het gelukt @Pari ?

[Pari]

@BernardV geen succes! Met deze aansluiting een popcorn effect gehad, net als eerder.
