Philips versterker defect

[Tosun]

Mijn vraag

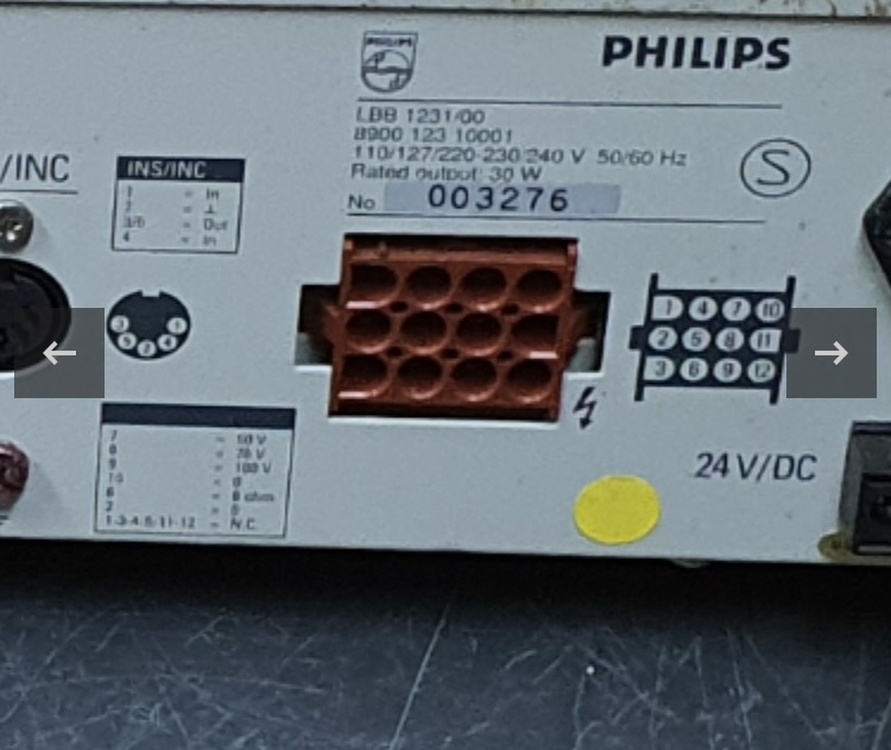

Ik heb een Philips SQ20 versterker, en is defect. Er zit meerdere speakers op aangesloten, en ondertussen is de nieuwe versterker Swissonic SA 125 binnen. Maar de aansluitingen gaan via XLR of/en AUX. Wat is dit voor een aansluiting (zie foto), en hoe kan ik dit aansluiten op de nieuwe versterker?

[Voor 4% gewijzigd door Tosun op 06-01-2023 00:04]

[Toerq]

Wat voor speakers heb je, die nieuwe versterker die je hebt gekocht heeft 100v speakers nodig zo te zien, soort pa systeem. die xlr dat zijn alleen in gangen dus daar kan je geen speakers op aansluiten.

[Jur]

De oude versterker had tulp of din ingangen, nu heb je een versterker met xlr of jack ingangen. Je kan verlopen gebruiken anders worden het nieuwe kabels of pluggen.

Zo ver ik het van de foto kan beoordelen is de stekker die je laat zien voor de luidspreker uitgangen, bij de nieuwe versterker zit dat achter een klepje. Op de foto zie je welke pin wat doet, bij de nieuwe versterker zitten dezelfde uitgangen die kan je dus 1 op 1 overzetten.

[Tosun]

Toerq schreef op vrijdag 6 januari 2023 @ 01:21:
Wat voor speakers heb je, die nieuwe versterker die je hebt gekocht heeft 100v speakers nodig zo te zien, soort pa systeem. die xlr dat zijn alleen in gangen dus daar kan je geen speakers op aansluiten.

Er zitten heleboel spekers op aangesloten (een winkel van een vriend). Zie foto's. Hoe wil ik dit gaan oplossen, of kan dit helemaal niet met de versterker die ik nu heb gekocht?

[OMD]

Een SQ20 is geen versterker maar een VOOR-versterker. De eindtrappen zitten in de speakers en je kan dus niets met een nieuwe versterker. Die stekkers horen bij dit type pre-versterker en stroom en signaal gaan door de draden die in dit blokje zitten.

Als het goed is zijn de speakers actieve luidsprekers met een zelfde soort stekker. Je kan dit niet zomaar even makkelijk omgooien.

Staat er hier één te koop:
https://www.usedproductsm...amplifier-type-sq-20.html
4 tientjes, kan je dan zo weer omprikken.

[Voor 16% gewijzigd door OMD op 06-01-2023 10:25]

[Toerq]

OMD schreef op vrijdag 6 januari 2023 @ 10:24:
Een SQ20 is geen versterker maar een VOOR-versterker. De eindtrappen zitten in de speakers en je kan dus niets met een nieuwe versterker. Die stekkers horen bij dit type pre-versterker en stroom en signaal gaan door de draden die in dit blokje zitten.

Als het goed is zijn de speakers actieve luidsprekers met een zelfde soort stekker. Je kan dit niet zomaar even makkelijk omgooien.

Staat er hier één te koop:
https://www.usedproductsm...amplifier-type-sq-20.html
4 tientjes, kan je dan zo weer omprikken.

Volgens google is zijn LBB 1231/00 een 30 Watt Mixing Amplifier.

A mixer amplifier combines the characteristics of a mixer and an amplifier. Mixer amps not only have amplifiers built-in but can also control multiple input sources. You can set the volumes as well as adjust bass and treble and things like that from your mixer amplifier

[Voor 16% gewijzigd door Toerq op 06-01-2023 10:37]

[OMD]

Toerq schreef op vrijdag 6 januari 2023 @ 10:27:
[...]


Volgens google is zijn LBB 1231/00 een 30 Watt Mixing Amplifier

Die 30watt is volgens mij stroom output.
Deze amp was een deel van een set (omroepsysteem) met een SQ45 als geen actieve luidsprekers had.


Ik doe dit even deels uit mijn hoofd. Ik heb er vroeger mee gewerkt maar ik weet het niet exact meer helaas.

[Toerq]

OMD schreef op vrijdag 6 januari 2023 @ 10:33:
[...]


Die 30watt is volgens mij stroom output.

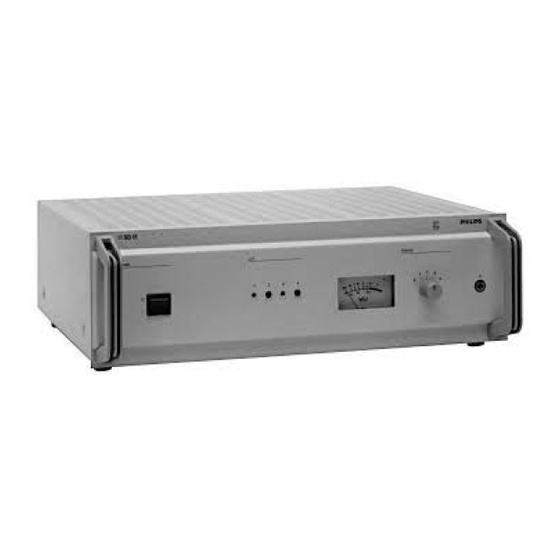

Deze amp was een deel van een set (omroepsysteem) met een SQ45 als geen actieve luidsprekers had.
[Afbeelding]

Ik doe dit even deels uit mijn hoofd. Ik heb er vroeger mee gewerkt maar ik weet het niet exact meer helaas.

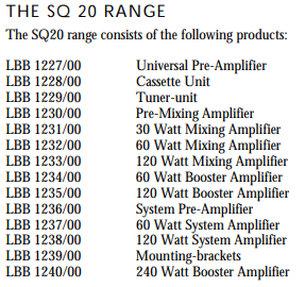

de sq20 is een serie met verschillende modellen volgens de lijst die ik heb gevonden.

[OMD]

Toerq schreef op vrijdag 6 januari 2023 @ 10:34:
[...]


de sq20 is een serie met verschillende modellen volgends de lijst die ik heb gevonden.

[Afbeelding]

Top gevonden
Moet eigenlijk ook niet posten als ik het niet zeker weet
25 jaar geleden voor het laatst zo een ding in handen gehad.

[Voor 5% gewijzigd door OMD op 06-01-2023 10:38]

[Toerq]

Tosun schreef op vrijdag 6 januari 2023 @ 10:16:
[...]


Er zitten heleboel spekers op aangesloten (een winkel van een vriend). Zie foto's. Hoe wil ik dit gaan oplossen, of kan dit helemaal niet met de versterker die ik nu heb gekocht?

[Afbeelding]

[Afbeelding]

Maak eens wat foto,s vd speaker zelf

[Tosun]

OMD schreef op vrijdag 6 januari 2023 @ 10:24:
Een SQ20 is geen versterker maar een VOOR-versterker. De eindtrappen zitten in de speakers en je kan dus niets met een nieuwe versterker. Die stekkers horen bij dit type pre-versterker en stroom en signaal gaan door de draden die in dit blokje zitten.

Als het goed is zijn de speakers actieve luidsprekers met een zelfde soort stekker. Je kan dit niet zomaar even makkelijk omgooien.

Staat er hier één te koop:
https://www.usedproductsm...amplifier-type-sq-20.html
4 tientjes, kan je dan zo weer omprikken.

Niet alleen het amplifier, maar de microfoon is ook stuk. Dus moet heel dat setje vervangen. Liever met een nieuwere uit deze generatie.

Zo zien de speakers uit..

[bartvl]

hier een korte toelichting op 100V systemen:
https://www.maxiaxi.com/b...ver-een-100-volt-systeem/

Ik heb het idee dat je op zoek bent naar de + en COM aansluiting onder het zwarte kapje.
De XLR en AUX zijn ingangen, geen uitgangen.

Echt als ik naar de kabels in dat connectorblokje kijken zitten ze in gat 10 en 7. De nul/COM en 50V volgens je eerste foto.

Alles op eigen risico dus .

[Voor 23% gewijzigd door bartvl op 06-01-2023 11:10]

[Jur]

Tjee wat wordt er in dit topic een hoop onzin verteld (als zijnde de waarheid) ik zou iedereen adviseren eens de manuals van de betreffende versterkers te lezen (ook de topic starter!).
Zo moeilijk is het nl niet…..

Ni worden pootje 7 en 10 gebruikt = 50v als ik het goed kan zien zoek in de manual van de nieuwe versterker de bijpassende aansluiting op en knip de draden af strip ze en sluit ze aan

Ook maar even de speakers opgezocht deze zijn 100v je kan dan uitgang 5 en 6 gebruiken = wellis waar 70v maar dat kunnen de speakers aan

[Voor 44% gewijzigd door Jur op 06-01-2023 11:33]

[Tosun]

Overvloed aan info, maar ben nog niet wijs. Super bedankt, maar waar zit het fout precies? Hoe kan ik speakers op de amplifier aansluiten? Kan dit niet? Welke nieuwe apparaat moet ik halen?

[bartvl]

Ik vermoed dat in de laatste twee posts, van Jur en mij, je antwoord staat. Heb je dit al geprobeerd?

[Tosun]

bartvl schreef op vrijdag 6 januari 2023 @ 18:20:
Ik vermoed dat in de laatste twee posts, van Jur en mij, je antwoord staat. Heb je dit al geprobeerd?

Sorry, maar heb helemaal geen affiniteit met audio. Zwaar leek. Wat moet ik uitproberen? Riskant? Zodat er geen speakers defect raken..

[bartvl]

Als je die vriend goed wilt helpen kun je het beste eens goed inlezen op 100v audio systemen. Wellicht kun je dan boter maken van de tips die gegeven zijn

[Toerq]

Jur schreef op vrijdag 6 januari 2023 @ 11:17:
Tjee wat wordt er in dit topic een hoop onzin verteld (als zijnde de waarheid) ik zou iedereen adviseren eens de manuals van de betreffende versterkers te lezen (ook de topic starter!).
Zo moeilijk is het nl niet…..

Ni worden pootje 7 en 10 gebruikt = 50v als ik het goed kan zien zoek in de manual van de nieuwe versterker de bijpassende aansluiting op en knip de draden af strip ze en sluit ze aan

Ook maar even de speakers opgezocht deze zijn 100v je kan dan uitgang 5 en 6 gebruiken = wellis waar 70v maar dat kunnen de speakers aan

sja onzin, moet ts ook geen verwarring posten. de eerste foto is een LBB 1231/00 en later laat die een foto zien van een LBB 1238/00 als ik het goed zie

[Tosun]

Het is mij gelukt om het aan te sluiten via de 70V. ingang (achter het amplifier), geluid/spotify werkt. Nu heb ik een ander probleem, bijvoorbeeld bij het inspreken krijg ik niet alles te horen via de speakers. "Goedemiddag wij gaan ....... een prettig ..." Wat zou het kunnen zijn?

[bartvl]

Een spraakgebrek?
Maar serieus, ook nu graag wat meer info, wat heb je hoe aangesloten aan microfoonspul?

[Tosun]

Sorry dat ik zo "gebrekkig" overkom. Ik kan mijn zinnen niet afmaken tijdens het spraak, want er komt een paar seconden "cut" en gaat weer verder.

[Servpage]

Heb je alleen onderbrekingen bij de mic of ook in de muziek ?

[Tosun]

Servpage schreef op zaterdag 21 januari 2023 @ 12:30:
Heb je alleen onderbrekingen bij de mic of ook in de muziek ?

Alleen mic.

[Servpage]

Al een andere microfoon ingang geprobeerd, of wellicht een draadbreuk of los contact bij de microfoon.

[Tosun]

Servpage schreef op zaterdag 21 januari 2023 @ 21:39:
Al een andere microfoon ingang geprobeerd, of wellicht een draadbreuk of los contact bij de microfoon.

Morgen of uiterst dinsdag ga ik met een ander proberen. Alleen het amplifier heeft ook 24v fantoomvoeding, wat als ik met een 24v condensator mic probeer, zou het werken?

[Servpage]

Werkelijk geen idee, wellicht dat 1 van de mede tweakers hier meer over kan vertellen.
