Apparatuur gebruikt voor leuzen Erasmusbrug

[AlphaRomeo]

Met de jaarwisseling zijn er leuzen geprojecteerd op de Erasmusbrug. Even los van de inhoud (ik sta er niet achter) wat ik wel bewonder is de techniek om van een enorme afstand nauwkeurig te kunnen projecteren.

Vandaag kwam er nieuws dat dit ook gebeurde op een UWV gebouw.

Nu heb ik geen ambities om zelf dit soort projecties op te gaan zetten, maar ik ben wel verdraaid benieuwd wat voor soort apparatuur men gebruikt kan hebben om dit te doen. En tot welke afstanden? En hoe kalibreer je zoiets (in het voorbeeld van de brug) zonder dat iemand het door heeft?

In het geval van de Erasmusbrug was er ook sprake van projectie vanaf een boot. Maar ik kan me dat bijna niet voorstellen, immers hoe houd je dat stabiel over zo'n afstand?

Volgens dit artikel gaat het om 'professionele apparatuur' maar daar wordt niet vermeld wat voor soort apparatuur dat dan is en wat voor (legale) doelen het dient.

Is er hier misschien iemand op de hoogte of professioneel bezig met dit soort apparatuur die mij kan uitleggen hoe het werkt en waarvoor het gebruikt wordt?

offtopic:
Voor de duidelijkheid: ik ga zelf niets projecteren, en dit is geen aankoopadviestopic.

[Voor 3% gewijzigd door AlphaRomeo op 05-01-2023 19:05]

[SkippyWasTaken]

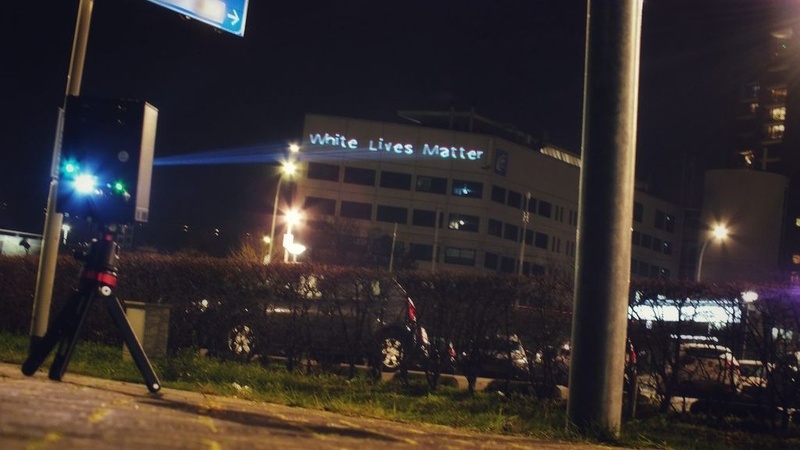

Ik was ook wel benieuwd dus ik ben even gaan googlen, op basis van de foto in het NOS artikel dat je doorstuurde kwam deze naar boven:
YouTube: Lasercube Pro 2.5W - Wicked Lasers

Zijn best krachtige apparaten zo te zien, hoe je zoiets zou afstellen op een bewegend schip.. Dat is een goede vraag.

[Voor 21% gewijzigd door SkippyWasTaken op 05-01-2023 16:53]

[ehtweak]

En dan nog, de projectieafstand, tussen projector en het vlak waarop de afbeelding moet komen, is ook nog een dingetje...

Dit zijn blijkbaar de makers van zo'n laserkubus:

https://www.laseros.com/

[SA007]

Is 'gewoon' een laserprojector.

Probleem met lasers (en dus laserprojectors) is een beetje dat ze ~10 jaar terug extreem veel te duur waren om in te zetten op plekken waar er 'iets' mee kon gebeuren en dat daardoor de mensen die ze hadden netjes aan regels hielden en ze goed afstellen.
Alleen nu zijn ze opeens goedkoop en hebben veel mensen ze ondanks dat ze niet veiliger geworden zijn...

Die krachtige lasers kunnen flink wat oogschade geven als ze slecht afgesteld staan.

Qua prijs moet je denken dat ze eerst 10-20k waren voor zelfbouw en 60+k voor kopen, en nu voor <1000 op aliexpress te krijgen zijn.

[Voor 4% gewijzigd door SA007 op 05-01-2023 17:32]

[leecher]

AlphaRomeo schreef op donderdag 5 januari 2023 @ 16:21:

In het geval van de Erasmusbrug was er ook sprake van projectie vanaf een boot. Maar ik kan me dat bijna niet voorstellen, immers hoe houd je dat stabiel over zo'n afstand?

dat apparaat dat hierboven is gepost is niet zo heel groot, die zou je makkelijk op een gimbal kunnen zetten en die kosten tegenwoordig haast niets meer.

[0xDEADBEEF]

AlphaRomeo schreef op donderdag 5 januari 2023 @ 16:21:
In het geval van de Erasmusbrug was er ook sprake van projectie vanaf een boot. Maar ik kan me dat bijna niet voorstellen, immers hoe houd je dat stabiel over zo'n afstand?

Vermoedelijk heeft men de projector op een zelfcorrigerende ondergrond geplaatst.
YouTube: Gyroscopic self-leveling pool table on the cruise ship "Radiance of ...

[Voor 31% gewijzigd door 0xDEADBEEF op 05-01-2023 18:03]

[Microkid]

Dacht van de beelden op TV te zien dat het een laserprojector was.
Zet dat ding verderop op het parkeerterrein bij Prinsehoofd en klaar is kees...

[Rmg]

AlphaRomeo schreef op donderdag 5 januari 2023 @ 16:21:


In het geval van de Erasmusbrug was er ook sprake van projectie vanaf een boot. Maar ik kan me dat bijna niet voorstellen, immers hoe houd je dat stabiel over zo'n afstand?

Een gimbal voor een DLSR sub 1000 euro: https://www.amazon.nl/DJI...ansmission/dp/B07QD9PB11/

Volgens dit artikel gaat het om 'professionele apparatuur' maar daar wordt niet vermeld wat voor soort apparatuur dat dan is en wat voor (legale) doelen het dient.

Een laserprojector is er ook al vanaf duizend euro, https://www.laseros.com/lasercube/ als je een paar keer per jaar een feestje organiseerd ergens in een afgetrapte loods is dit best een leuk dingetje En die gimbal is ook leuk voor wat partyfotografie/video.

Gewoon wat gasten die door het jaar heen wat feestjes organiseren voor hun matties en op oudjaar leuzen op een brug projecteren is mijn gok..

[jadjong]

Microkid schreef op donderdag 5 januari 2023 @ 18:19:
Dacht van de beelden op TV te zien dat het een laserprojector was.
Zet dat ding verderop op het parkeerterrein bij Prinsehoofd en klaar is kees...

[Afbeelding]

Projectie was vanaf de andere kant.

[Microkid]

jadjong schreef op donderdag 5 januari 2023 @ 18:33:
[...]

Projectie was vanaf de andere kant.

Ah! ok. Dan nog: zo'n projector kan best wel een afstandje overbruggen. Ergens op de kade neerzetten en klaar.

[Voor 23% gewijzigd door Microkid op 05-01-2023 18:47]

[jadjong]

Die scheef gestapelde blokkendozen, gebouw van de havendienst. Legio mogelijkheden waar je stroom hebt en kan projecteren.

[AlphaRomeo]

Dank voor alle nuttige inzichten tot zover.

Rmg schreef op donderdag 5 januari 2023 @ 18:26:
[...]
Een gimbal voor een DLSR sub 1000 euro: https://www.amazon.nl/DJI...ansmission/dp/B07QD9PB11/

Ik weet dat die dingen steeds beter worden, maar als ik onderstaande foto bekijk, dan gaat het toch om een afstand van tientallen meters. Video's maken met een gymbal doe je normaal gesproken op <15m van je onderwerp en dan nog zit er wel iets beweging in als je echt gaat schudden met de gymbal (wat een boot doet).


Als ik die projecties op de brug zie dan lijkt de projectie bijzonder vast te staan op de brug. Zie hieronder de video, de tekst lijkt super strak over de rand te lopen. Niet waar, vanaf 9 seconden lijkt er iemand aan de projector te schuiven of input te geven op de hypothetische gymball. (Dank @Toerq)

Op de Erasmusbrug zijn racistische leuzen geprojecteerd tijdens de jaarwisseling. https://t.co/saEJPmxFHl pic.twitter.com/4TDQSam65F

— Rijnmond (@RTV_Rijnmond) January 1, 2023

Ik denk dat er drie mogelijke opties zijn:
1. De projectieafstand was niet heel groot (<30 meter) maar dat lijkt me erg onwaarschijnlijk
2. Er werd een extreem goed stabilizatie-platform (categorie pooltafel inderdaad) gebruikt
3. Er werd statisch geprojecteerd (meest waarschijnlijke voor mij op dit moment)

Gegeven het feit dat de letters nauwelijks convergeren naar boven denk ik dat er vanuit een iets lagere hoek geprojecteerd moet zijn, ongeveer ter hoogte van het brugdek maar dan over een enorme afstand.

Dank voor alle linkjes naar de projectoren. Het lijkt over het algemeen disco-apparatuur te zijn waarbij nauwkeurigheid niet zo belangrijk is en een brede bundel wel. Ik heb de handleiding van zo'n lasercube bekeken, en ik wordt ten eerste al een beetje zenuwachtig van alle veiligheidswaarschuwingen zoals (pagina 13):

Eye exposure to laser light can cause instant injury and permanent blindness.

Wat aangeeft dat het toch wel serieus risicovol spul is als je niet oplet. (laser klasse 4).

De software staat er ook beknopt beschreven en het lijkt redelijk eenvoudig te zijn om gewoon een text de lucht in te slingeren waarbij ik er vanuit ga dat je die kunt verschalen in alle richtingen.

Wat nergens staat is wat de field-of-view van die dingen is (de handleiding suggereert wel iets van 40 graden) en wat de resolutie is. Als we dat wisten konden we uitrekenen wat de maximale afstand is waarop nog leesbare tekst te produceren is.

Voor hetzelfde geld is de hele FOV instelbaar doordat de lasers gewoon een minder grote uitslag krijgen en is de projectieafstand schier oneindig.

Deze vraag heb ik ook nog open staan:

En hoe kalibreer je zoiets (in het voorbeeld van de brug) zonder dat iemand het door heeft?

Mijn vermoeden is nu dat dat met trial-and-error gebeurd is ruim voor het aftelmoment en met een vriendelijker boodschap waarna de unit is gefixeerd.

jadjong schreef op donderdag 5 januari 2023 @ 18:51:
Die scheef gestapelde blokkendozen, gebouw van de havendienst. Legio mogelijkheden waar je stroom hebt en kan projecteren.

Nu ik de handleiding gelezen heb denk ik dat je niet eens een stopcontact nodig hebt, 65 watt kan prima uit een voertuig of zware powerbank komen.

En er schijnt ook de mogelijkheid tot opladen te zijn, dus wellicht zit er zelfs een batterij in!

Ik vind het interessant spul, maar dat beloofd nog wat als de prijs verder daalt.
Binnenkort heeft elke gek met kerst zo'n ding voor de deur, dan krijgen agenten geen gehoorbeschermers meer uitgedeeld maar laserbrillen...

Nogmaals dank allemaal en nieuwe inzichten of informatie blijft welkom.

[Rmg]

AlphaRomeo schreef op donderdag 5 januari 2023 @ 19:34:
Dank voor alle nuttige inzichten tot zover.


[...]

Ik weet dat die dingen steeds beter worden, maar als ik onderstaande foto bekijk, dan gaat het toch om een afstand van tientallen meters. Video's maken met een gymbal doe je normaal gesproken op <15m van je onderwerp en dan nog zit er wel iets beweging in als je echt gaat schudden met de gymbal (wat een boot doet).
[Afbeelding]

Als ik die projecties op de brug zie dan lijkt de projectie bijzonder vast te staan op de brug. Zie hieronder de video, de tekst lijkt super strak over de rand te lopen.
[html]<blockquote class="twitter-tweet"><p lang="nl" dir="ltr">Op de Erasmusbrug zijn racistische leuzen geprojecteerd tijdens de jaarwisseling. <a href="https://t.co/saEJPmxFHl">https://t.co/saEJPmxFHl</a> <a href="https://t.co/4TDQSam65F">pic.twitter.com/4TDQSam65F</a></p>— Rijnmond (@RTV_Rijnmond) <a href="https://twitter.com/RTV_Rijnmond/status/1609476425798635521?ref_src=twsrc%5Etfw">January 1, 2023</a></blockquote> <script async src="https://platform.twitter.com/widgets.js" charset="utf-8"></script>[/html]
Ik denk dat er drie mogelijke opties zijn:
1. De projectieafstand was niet heel groot (<30 meter) maar dat lijkt me erg onwaarschijnlijk
2. Er werd een extreem goed stabilizatie-platform (categorie pooltafel inderdaad) gebruikt
3. Er werd statisch geprojecteerd (meest waarschijnlijke voor mij op dit moment)

YouTube: 340 Meter Long-Distance Projection - Wicked Lasers LaserCube 300+ meter is geen probleem.

[AlphaRomeo]

Rmg schreef op donderdag 5 januari 2023 @ 19:39:
[...]
YouTube: 340 Meter Long-Distance Projection - Wicked Lasers LaserCube 300+ meter is geen probleem.

Wow

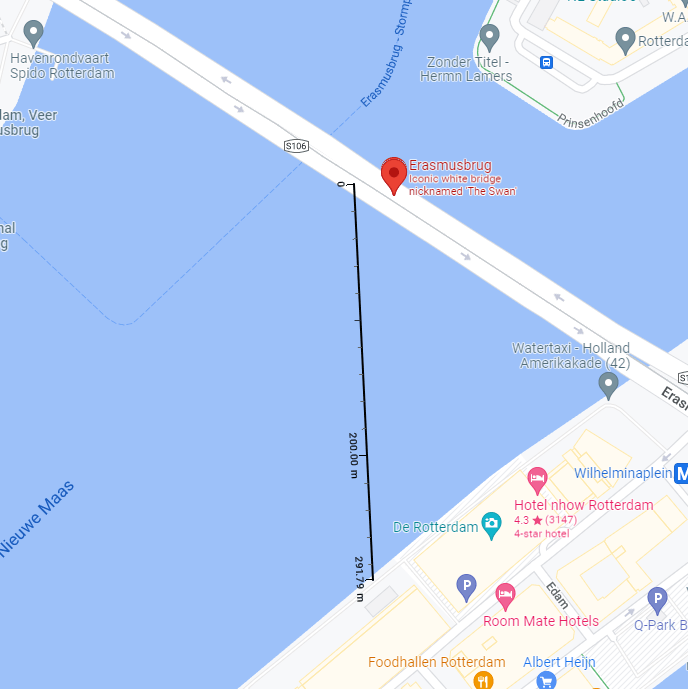

En dat moet ook wel afgaande op Google maps, ik kom op een projectieafstand van minimaal 280 meter voor een enigszins plausibele hoek:

[Toerq]

de tekst lijkt super strak over de rand te lopen

Heb het filmpje bekeken maar vanaf de 9 seconden zo ongeveer verspringt er wel een lap tekst.

[sig69]

En hoe kalibreer je zoiets (in het voorbeeld van de brug) zonder dat iemand het door heeft?

Eerst een puntje om te centreren, dan een streepje, even bijdraaien in de software, klaar. Nog geen 5 minuten werk. Tekst grootte/hoek kan je gewoon on the fly een beetje bijstellen.

[ToyotaMR2]

Met een beamer, zo stelt men.
Met een fotootje als voorbeeld.

https://www.ad.nl/limburg...rug-te-zien-was~ade83f08/

[Resistor]

AlphaRomeo schreef op donderdag 5 januari 2023 @ 19:34:
Dank voor alle nuttige inzichten tot zover.

<knip>

Ik vind het interessant spul, maar dat beloofd nog wat als de prijs verder daalt.
Binnenkort heeft elke gek met kerst zo'n ding voor de deur, dan krijgen agenten geen gehoorbeschermers meer uitgedeeld maar laserbrillen...

Nogmaals dank allemaal en nieuwe inzichten of informatie blijft welkom.

https://harvardpolitics.c...ullets%20and%20tear%20gas.

Ik zat te denken aan die helicopter die in Egypte helemaal verlicht werd door lasers, toen bedacht ik dat ik ook wel eens beelden heb gezien van rellen met lasers, maar dit is interessanter.

Ik ben ook benieuwd wat de toekomst gaat brengen. Drones met zo'n projector aan de gimball? (lastiger om de zender te achterhalen)
