Zwart, zwart, bruin op de schakel plek.

Pagina: 1
Acties:

Vraag


  • spawn666
  • Registratie: April 2002
  • Laatst online: 07-01 18:32
Mijn vraag

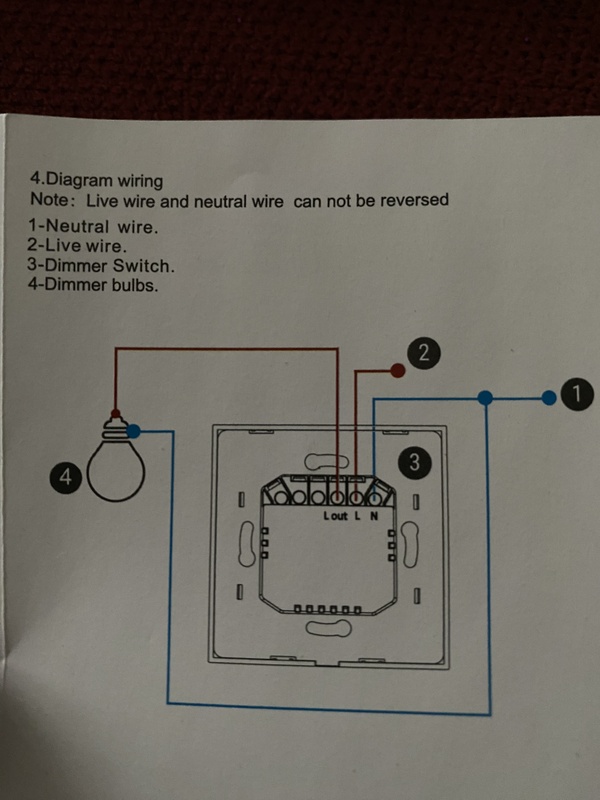

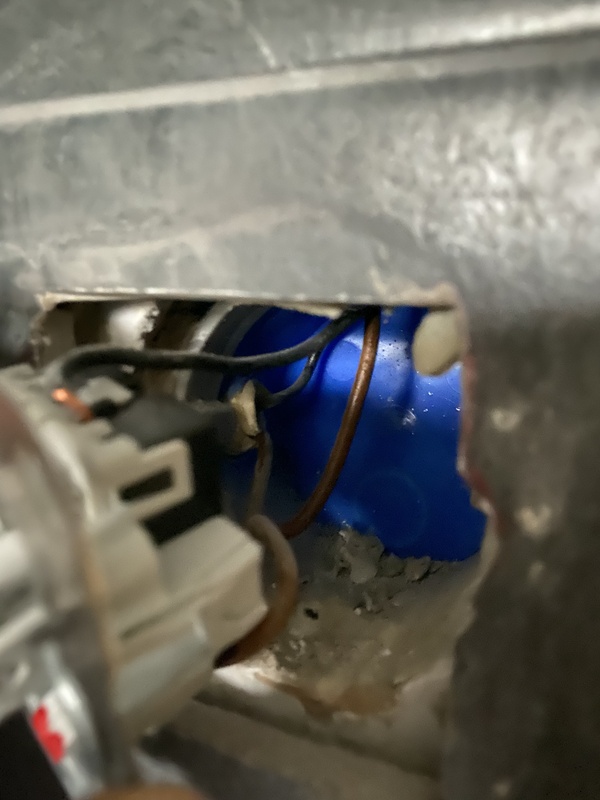

Ik heb net een moderne smart wand schakelaar/dimmer gekocht. Achter de oude schakelaar zie ik twee keer zwart en een bruine draad. De nieuwe schakelaar diagram geeft aan fase, nul. Nu twijfel ik hoe ik dit moet aansluiten.




Relevante software en hardware die ik gebruik


Wat ik al gevonden of geprobeerd heb
Durf m niet aan te sluiten voor het geval ik het verkeerd doe.

Alle reacties


  • JvS
  • Registratie: Februari 2000
  • Laatst online: 30-01 13:37

JvS

Ik heb hem zelf ook

Deze kan je op die plek niet aansluiten. Is deze schakelaar niet een "hotelschakeling" met een andere schakelaar?

4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp


  • Firestorm
  • Registratie: Februari 2002
  • Laatst online: 21:07

Firestorm

Ik hou altijd schroefjes over

Je zal er een blauwe draad bij moeten trekken

  • dijkmane
  • Registratie: Januari 2001
  • Laatst online: 22:26

dijkmane

biertje ?

met 2x zwart en een bruine verwacht ik een hotelschakeling, dus een wisselschakelaar.

kun je deze lamp ook nog op een andere plek uit/aan zetten ?

specs : wil je niet weten


  • Tijntje
  • Registratie: Februari 2000
  • Laatst online: 20:11

Tijntje

Hello?!

Vermoed dat er momenteel een hotelschakeling zit bij de wandschakelaar
https://www.elektramat.nl...t-is-een-hotelschakeling/

Bruin is de fase, de zwarte is 1 die naar de lamp gaat de andere gaat naar de andere schakelaar.
Er is hier geen nul (blauw) dus je smart schakelaar gaat niet werken tenzij je een nul kan bijtrekken vanauit een centraal doos

Als het niet gaat zoals het moet, dan moet het maar zoals het gaat.


  • spawn666
  • Registratie: April 2002
  • Laatst online: 07-01 18:32
dijkmane schreef op woensdag 4 januari 2023 @ 15:27:
met 2x zwart en een bruine verwacht ik een hotelschakeling, dus een wisselschakelaar.

kun je deze lamp ook nog op een andere plek uit/aan zetten ?
Nee maar ik heb wel twee plekken op het plafond waar een lamp bevestigd kan worden. Ik vermoed dat daar de tweede zwarte draad naartoe gaat. Ik heb geen andere schakelaar.

  • spawn666
  • Registratie: April 2002
  • Laatst online: 07-01 18:32
Tijntje schreef op woensdag 4 januari 2023 @ 15:27:
Vermoed dat er momenteel een hotelschakeling zit bij de wandschakelaar
https://www.elektramat.nl...t-is-een-hotelschakeling/

Bruin is de fase, de zwarte is 1 die naar de lamp gaat de andere gaat naar de andere schakelaar.
Er is hier geen nul (blauw) dus je smart schakelaar gaat niet werken tenzij je een nul kan bijtrekken vanauit een centraal doos
Ik heb op andere plekken in de badkamer wel blauw liggen maar dus blijkbaar niet naar deze schakelaar. Ik weet niet precies hoe alle draden achter de muur en het plafond lopen. Ook geen idee hoe ik er een nieuwe draad bij trek.

  • Bartske
  • Registratie: November 2007
  • Laatst online: 30-01 19:03

Bartske

Valar Morghulis

spawn666 schreef op woensdag 4 januari 2023 @ 15:33:
[...]


Ik heb op andere plekken in de badkamer wel blauw liggen maar dus blijkbaar niet naar deze schakelaar. Ik weet niet precies hoe alle draden achter de muur en het plafond lopen. Ook geen idee hoe ik er een nieuwe draad bij trek.
Dat kan een electricien voor je doen :)

"A tale is never so good that ale won't make it better."


  • spawn666
  • Registratie: April 2002
  • Laatst online: 07-01 18:32
Bartske schreef op woensdag 4 januari 2023 @ 15:35:
[...]


Dat kan een electricien voor je doen :)
dat klinkt als een duur grapje. Zou ik zo iets via mijn huisbaas kunnen regelen denk je?

  • SMSfreakie
  • Registratie: Maart 2004
  • Niet online
je hebt nu dus een serie schakelaar denk ik? 2 schakelaars in 1 behuizing..

en bij de lamp waar de zwarte draad heen gaat zal een blauwe moeten zitten..

alleen een draad er bij trekken is vaak een ramp omdat de huidige draden de trekveer gaan dwarsbomen of beschadigen door de trekveer..

Dell XPS 15-9570, Dell E6440, 2x HP EliteDesk G4 705, Ryzen 9 5900x custom server


  • Bartske
  • Registratie: November 2007
  • Laatst online: 30-01 19:03

Bartske

Valar Morghulis

spawn666 schreef op woensdag 4 januari 2023 @ 15:36:
[...]


dat klinkt als een duur grapje. Zou ik zo iets via mijn huisbaas kunnen regelen denk je?
Weet je huisbaas dat je de schakelaars aan het vervangen bent? Ik denk dat dat in de meeste huurhuizen niet de bedoeling is namelijk dat je dat zelf gaat doen.

"A tale is never so good that ale won't make it better."


  • epicfailguy23
  • Registratie: Augustus 2020
  • Laatst online: 30-01 15:36
De blauwe draad zit voor 99,9% zeker bij de lamp. (waar toevallig nu ook al de zwarte draad naartoe gaat). Dus je kunt vanuit dit punt een blauwe draad trekken. Hoe eenvoudig dat gaat laat ik aan jou over.

Let wel op dat je de spanning eraf haalt ect...

  • spawn666
  • Registratie: April 2002
  • Laatst online: 07-01 18:32
SMSfreakie schreef op woensdag 4 januari 2023 @ 15:36:
je hebt nu dus een serie schakelaar denk ik? 2 schakelaars in 1 behuizing..

en bij de lamp waar de zwarte draad heen gaat zal een blauwe moeten zitten..

alleen een draad er bij trekken is vaak een ramp omdat de huidige draden de trekveer gaan dwarsbomen of beschadigen door de trekveer..
zou ik van de andere zwarte draad die naar het andere plafond punt loopt een "blauwe" draad kunnen maken als is hij dan zwart?

  • epicfailguy23
  • Registratie: Augustus 2020
  • Laatst online: 30-01 15:36
spawn666 schreef op woensdag 4 januari 2023 @ 15:39:
[...]

zou ik van de andere zwarte draad die naar het andere plafond punt loopt een "blauwe" draad kunnen maken als is hij dan zwart?
Nee aub niet! zwart is 1,5mm2. Blauw is 2,5mm2. Naast dat er weinig spanning door de draad zal lopen is het voor de gene na jou om het fatsoenlijk te begrijpen. de vraag ook: is die zwarte draad niet aangesloten?

Je kan wellicht proberen om zonder trekveer ect de blauwe draad langs het pijpje te duwen. Blauwe draad kost de wereld niet en wie weet is dit zo gedaan.

  • spawn666
  • Registratie: April 2002
  • Laatst online: 07-01 18:32
epicfailguy23 schreef op woensdag 4 januari 2023 @ 15:42:
[...]


Nee aub niet! zwart is 1,5mm2. Blauw is 2,5mm2. Naast dat er weinig spanning door de draad zal lopen is het voor de gene na jou om het fatsoenlijk te begrijpen. de vraag ook: is die zwarte draad niet aangesloten?

Je kan wellicht proberen om zonder trekveer ect de blauwe draad langs het pijpje te duwen. Blauwe draad kost de wereld niet en wie weet is dit zo gedaan.
denk niet dat dat gaat. Alle buizen zitten allemaal achter het plafond en moet bij de rand ook nog is de hoek om naar beneden richting schakelaar.

  • epicfailguy23
  • Registratie: Augustus 2020
  • Laatst online: 30-01 15:36
Dat is meestal zo. Wellicht als de afstand niet te groot is. daarbij: probeer het eens. Je kunt ook kijken of de zwarte draad speling heeft. Het is mij zo vaker gelukt. scheelt trekveer erbij pakken.

Mocht de zwarte draad niet in gebruik zijn en aan 2 kanten los zitten. kun je deze ook gebruiken om blauw aan vast te maken en die als trekdraad te gebruiken.

  • LordSinclair
  • Registratie: Oktober 2014
  • Laatst online: 19:59
epicfailguy23 schreef op woensdag 4 januari 2023 @ 15:42:
Naast dat er weinig spanning door de draad zal lopen
:?
Whut?

There's no need to kneel, I'm a very democratic sort of lord.


  • epicfailguy23
  • Registratie: Augustus 2020
  • Laatst online: 30-01 15:36
Excuses: het vermogen door de draad zal niet zo hoog zijn. maar neemt niet weg dat dit dan maar goed is vanwege de andere redenen.

  • dijkmane
  • Registratie: Januari 2001
  • Laatst online: 22:26

dijkmane

biertje ?

er moet blauw naar die dimmer.
zwarte draad bij je lamp gebruiken als trekdraad en er dan een nieuwe zwarte en blauwe doorheen trekken.
blauwe moet aan de andere blauwe komen die al bij je lamp zit, dan kun je je dimmer aansluiten.

maar... dimmer in de badkamer ? is deze dimmer geschikt voor vochtige ruimtes ?

als je niet weet waarover dit gaat en je hebt de spullen ook niet, vraag t iemand anders !

specs : wil je niet weten


  • Cyriel85
  • Registratie: December 2017
  • Laatst online: 21:56

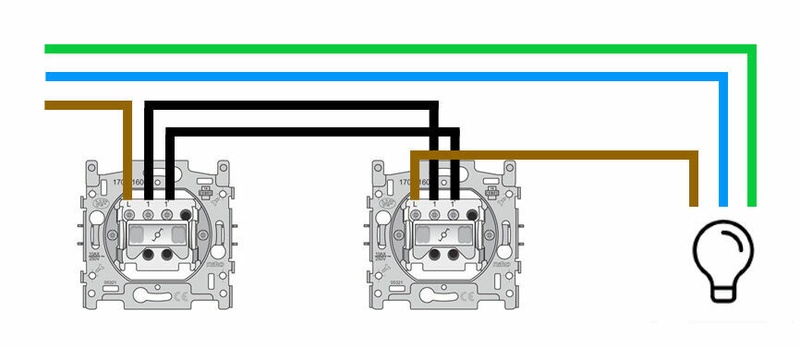

Snap niet echt waarom iedereen hier over een blauwe draad spreekt. Bruin zwart zwart duid op een wisselschakeling (vaak hotel schakeling genoemd, wat eigenlijk niet juist is).



Hier hoe je die dient aan te sluiten.

2e schakelaar is wellicht tijdens verbouwing weggewerkt. Als je dan draden gaat proberen te trekken gaat dat lastig kunnen zijn.

Om dit aan te sluiten:
Bruin in L
Zwart in L out
Zwart in N

Als het dan niet werkt, 2 zwarte draden omwisselen.

[Voor 16% gewijzigd door Cyriel85 op 04-01-2023 16:13]

Ryzen 5 3600 - MSi B450proVDH Max - AMD 6800XT - 16 GB Hyperx Predator


  • SMSfreakie
  • Registratie: Maart 2004
  • Niet online
Cyriel85 schreef op woensdag 4 januari 2023 @ 16:07:
Snap niet echt waarom iedereen hier over een blauwe draad spreekt. Bruin zwart zwart duid op een wisselschakeling (vaak hotel schakeling genoemd, wat eigenlijk niet juist is).

[Afbeelding]

Hier hoe je die dient aan te sluiten.

2e schakelaar is wellicht tijdens verbouwing weggewerkt. Als je dan draden gaat proberen te trekken gaat dat lastig kunnen zijn.

Om dit aan te sluiten:
Bruin in L
Zwart in L out
Zwart in N

Als het dan niet werkt, 2 zwarte draden omwisselen.

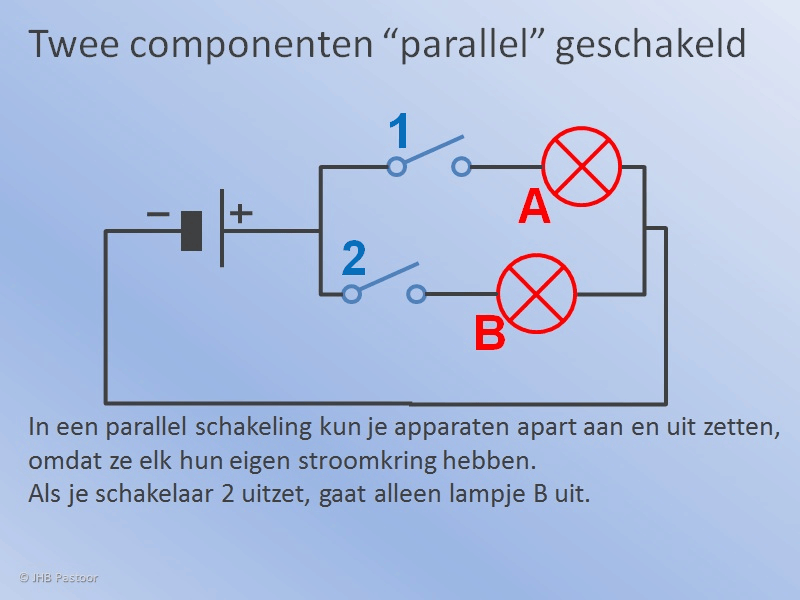

ik denk eerder dat de TS een SERIE schakelaar heeft...

Dell XPS 15-9570, Dell E6440, 2x HP EliteDesk G4 705, Ryzen 9 5900x custom server


  • Cyriel85
  • Registratie: December 2017
  • Laatst online: 21:56
SMSfreakie schreef op woensdag 4 januari 2023 @ 16:25:
[...]


ik denk eerder dat de TS een SERIE schakelaar heeft...

[Afbeelding]
Ah, die kwam mij niet bekend voor. 1 voordeel, die sluit je hetzelfde aan :)

Ryzen 5 3600 - MSi B450proVDH Max - AMD 6800XT - 16 GB Hyperx Predator


  • LordSinclair
  • Registratie: Oktober 2014
  • Laatst online: 19:59
SMSfreakie schreef op woensdag 4 januari 2023 @ 16:25:
[...]


ik denk eerder dat de TS een SERIE schakelaar heeft...

[Afbeelding]
Parallel ipv Serie ;)

There's no need to kneel, I'm a very democratic sort of lord.


  • KNed
  • Registratie: Juni 2006
  • Laatst online: 00:03
Cyriel85 schreef op woensdag 4 januari 2023 @ 16:07:
Snap niet echt waarom iedereen hier over een blauwe draad spreekt. Bruin zwart zwart duid op een wisselschakeling (vaak hotel schakeling genoemd, wat eigenlijk niet juist is).

[Afbeelding]

Hier hoe je die dient aan te sluiten.

2e schakelaar is wellicht tijdens verbouwing weggewerkt. Als je dan draden gaat proberen te trekken gaat dat lastig kunnen zijn.

Om dit aan te sluiten:
Bruin in L
Zwart in L out
Zwart in N

Als het dan niet werkt, 2 zwarte draden omwisselen.
Als je het hele topic leest dan zie je dat TS een blauwe draad nodig heeft die er nu nog niet zit...

  • SMSfreakie
  • Registratie: Maart 2004
  • Niet online
ze noemen het een SERIE schakeling.. dunno why :P

Dell XPS 15-9570, Dell E6440, 2x HP EliteDesk G4 705, Ryzen 9 5900x custom server


  • LordSinclair
  • Registratie: Oktober 2014
  • Laatst online: 19:59
SMSfreakie schreef op woensdag 4 januari 2023 @ 16:34:
[...]


ze noemen het een SERIE schakeling.. dunno why :P
Bijzonder inderdaad.. Niet zo gek dat iedereen van alles in de war raakt :/

There's no need to kneel, I'm a very democratic sort of lord.


  • CappieL
  • Registratie: November 2006
  • Laatst online: 21:16
SMSfreakie schreef op woensdag 4 januari 2023 @ 16:34:
[...]


ze noemen het een SERIE schakeling.. dunno why :P
Omdat je één van de twee lampen niet parallel schakelt (onafhankelijk).
Wanneer de ene uit gaat, gaat de ander aan. 8)7 :?

  • SMSfreakie
  • Registratie: Maart 2004
  • Niet online
CappieL schreef op woensdag 4 januari 2023 @ 16:37:
[...]


Omdat je één van de twee lampen niet parallel schakelt (onafhankelijk).
Wanneer de ene uit gaat, gaat de ander aan. 8)7 :?
nee.. het zijn gewoon 2 schakelaars in 1 welke afzonderlijk een lamp bedienen 8)7

Dell XPS 15-9570, Dell E6440, 2x HP EliteDesk G4 705, Ryzen 9 5900x custom server


  • LordSinclair
  • Registratie: Oktober 2014
  • Laatst online: 19:59
CappieL schreef op woensdag 4 januari 2023 @ 16:37:
Wanneer de ene uit gaat, gaat de ander aan. 8)7 :?
Meestal heb je dan 1 punt met twee schakelaars waarbij je twee lichtpunten onafhankelijk kan bedienen.



Bijvoorbeeld de voor- en achterkamer. Dan heb je ook 1 bruine draad en 2 zwarte draden.

De uitleg op https://www.elektramat.nl...t-is-een-serieschakeling/ is ook wel tenenkrommend slecht over de "serieschakeling"
Een serieschakeling bedient twee lichtpunten vanaf één plaats in het pand. In een serieschakeling staan de componenten (lampen) achter elkaar.
Eh nee, ze staan parallel aan elkaar. Anders kan je (in het voorbeeld van de website) nooit een lamp boven je werkblad en je eethoekonafhankelijk schakelen.
Vervolgens moet je dus wel schakelmateriaal kopen, uitgerust met 2 schakelknoppen. :D

[Voor 33% gewijzigd door LordSinclair op 04-01-2023 16:52]

There's no need to kneel, I'm a very democratic sort of lord.


  • Cyriel85
  • Registratie: December 2017
  • Laatst online: 21:56
KNed schreef op woensdag 4 januari 2023 @ 16:31:
[...]


Als je het hele topic leest dan zie je dat TS een blauwe draad nodig heeft die er nu nog niet zit...
Helemaal gelezen, maar TS heeft nu een werkende schakeling.
Dus: of nieuwe knop op zelfde manier als oude terug zetten, of alle dozen openmaken om precies te achterhalen wat er zit.
Nieuwe knop terugzetten op de oude manier is het makkelijkste. TS lijkt gezien twijfel aan begin niet iemand die alle dozen gaat openen en draden gaat trekken...

Ryzen 5 3600 - MSi B450proVDH Max - AMD 6800XT - 16 GB Hyperx Predator


  • KNed
  • Registratie: Juni 2006
  • Laatst online: 00:03
Cyriel85 schreef op woensdag 4 januari 2023 @ 16:40:
[...]


Helemaal gelezen, maar TS heeft nu een werkende schakeling.
Dus: of nieuwe knop op zelfde manier als oude terug zetten, of alle dozen openmaken om precies te achterhalen wat er zit.
Nieuwe knop terugzetten op de oude manier is het makkelijkste. TS lijkt gezien twijfel aan begin niet iemand die alle dozen gaat openen en draden gaat trekken...
Als je het echt helemaal leest dan zie je dat TS een smart knop wil die ook een nul draad nodig heeft...
Daarom wordt er gepraat over die nul draad. Of het handig is dat TS dat gaat regelen is een tweede...

  • CappieL
  • Registratie: November 2006
  • Laatst online: 21:16
TS heeft een werkende schakeling, maar wil zijn bestaande schakelaar vervangen voor een slim exemplaar.
Daarvoor heeft hij een bruine, bruine / zwarte en blauwe draad nodig, maar heeft deze niet.
Hij heeft een bruine en twee zwarte draden (wat zou duiden op een hotelschakeling (indien er 1 lichtpunt is)), maar in een later post heeft TS het over een extra lichtpunt waar die andere zwarte draad waarschijnlijk heen gaat.

TS zal een blauwe draad (vanuit een lichtpunt, of elders) moeten trekken.
Een zwarte draad ge-/misbruiken als zijne een blauwe draad is vragen om problemen.
Check ook bij je huisbaas (indien huur) of je aanpassingen mag doen aan de elektrische installatie.

  • dijkmane
  • Registratie: Januari 2001
  • Laatst online: 22:26

dijkmane

biertje ?

Cyriel85 schreef op woensdag 4 januari 2023 @ 16:07:
Snap niet echt waarom iedereen hier over een blauwe draad spreekt. ......
Als je de Topicstart leest misschien wel.

een Dimmer werkt met bijvoorbeeld faseaansnijding, dan moet die dimmer wel weten hoe die fase is, dat kan alleen als deze ook het nulpunt heeft.

voila, zie daar de noodzaak voor een blauwe draad.

specs : wil je niet weten


  • EricTC
  • Registratie: November 2006
  • Laatst online: 23:05
dijkmane schreef op donderdag 5 januari 2023 @ 09:10:
[...]


Als je de Topicstart leest misschien wel.

een Dimmer werkt met bijvoorbeeld faseaansnijding, dan moet die dimmer wel weten hoe die fase is, dat kan alleen als deze ook het nulpunt heeft.

voila, zie daar de noodzaak voor een blauwe draad.
Een gewone (dus niet smart) heeft geen blauwe draad nodig omdat deze in serie met de lamp staat.
Een smart dimmer heeft dat dus wel nodig.

  • spawn666
  • Registratie: April 2002
  • Laatst online: 07-01 18:32
mailtje naar de huisbaas gestuurd. Kijken of die het willen doen, anders ga ik het zelf proberen.
dank voor alle tips.

  • JvS
  • Registratie: Februari 2000
  • Laatst online: 30-01 13:37

JvS

Ik heb hem zelf ook

Je kan ook een shelly nemen en die op je normale schakelaar aansluiten. Die kan je zelfs bij de lamp aansluiten. Zo kan je een domme lamp en domme schakelaar ook "slim" maken

4x APsystems DS3; 4x495Wp OZO/WNW 10° ; 4x460Wp OZO/WNW 10°; Totaal 3820Wp


  • Powrskin
  • Registratie: November 2005
  • Niet online
je moet gewoon een slimme schakelaar kopen die geen neutraal nodig heeft.

https://www.androidcentra...dont-require-neutral-wire

Nukezone FTW

Pagina: 1


Tweakers maakt gebruik van cookies

Tweakers plaatst functionele en analytische cookies voor het functioneren van de website en het verbeteren van de website-ervaring. Deze cookies zijn noodzakelijk. Om op Tweakers relevantere advertenties te tonen en om ingesloten content van derden te tonen (bijvoorbeeld video's), vragen we je toestemming. Via ingesloten content kunnen derde partijen diensten leveren en verbeteren, bezoekersstatistieken bijhouden, gepersonaliseerde content tonen, gerichte advertenties tonen en gebruikersprofielen opbouwen. Hiervoor worden apparaatgegevens, IP-adres, geolocatie en surfgedrag vastgelegd.

Meer informatie vind je in ons cookiebeleid.

Sluiten

Toestemming beheren

Hieronder kun je per doeleinde of partij toestemming geven of intrekken. Meer informatie vind je in ons cookiebeleid.

Functioneel en analytisch

Deze cookies zijn noodzakelijk voor het functioneren van de website en het verbeteren van de website-ervaring. Klik op het informatie-icoon voor meer informatie. Meer details

janee

    Relevantere advertenties

    Dit beperkt het aantal keer dat dezelfde advertentie getoond wordt (frequency capping) en maakt het mogelijk om binnen Tweakers contextuele advertenties te tonen op basis van pagina's die je hebt bezocht. Meer details

    Tweakers genereert een willekeurige unieke code als identifier. Deze data wordt niet gedeeld met adverteerders of andere derde partijen en je kunt niet buiten Tweakers gevolgd worden. Indien je bent ingelogd, wordt deze identifier gekoppeld aan je account. Indien je niet bent ingelogd, wordt deze identifier gekoppeld aan je sessie die maximaal 4 maanden actief blijft. Je kunt deze toestemming te allen tijde intrekken.

    Ingesloten content van derden

    Deze cookies kunnen door derde partijen geplaatst worden via ingesloten content. Klik op het informatie-icoon voor meer informatie over de verwerkingsdoeleinden. Meer details

    janee
