Fibaro double switch op Perilex Stork ventilator icm Homey

[HanslH]

Hi,

Ik heb een fibaro double smart module aangeschaft omdat ik die tegenkwam als optie om de Stork perilex aangesloten huisventilator via domotica aan te sturen.
Normaal wekt zo'n ding via een drie standen schakelaar maar die is er een keukenverbouwing tussenuit gehaald. Nu heb ik nog maar 2 standen: uit of aan (de perilexstekker wel of niet in het stopcontact).
Op de website van Robb staat een instructetekening maar ik kom daar niet helemaal uit (weinig
ervaring met electra).
Op onderstaande plaatjes is
-de opengemaakte ventilator te zien daar waar de draden uit het aansluitsnoer worden aangesloten op de printplaat
-de fibaro module
-het instructie plaatje van Robbs shop
-het plaatje uit de handleiding van de module


Ik zou denken de om de blauwe en bruine draad door te lussen van de module naar de ventilator de de bruine dubbel aan te sluiten op L en IN op de module. De zwarte en zwart met band schakeldraden uit het snoer zou ik niet aansluiten en in plaats daarvan 2 schakeldraden doen tussen de module en de ventilator.
Zou niet weten of dit op de 2xQ of de 2xS moet. Ik kan overal terugvinden van L N en S betekenen maar Q snap ik niet, staat ook niet in de handleiding van de module. Maar zoals eerder: mijn ervaring gaat niet verder dat huis tuin en keuken schakelaars en stopcontacten.
Iemand enig idee wat ik moet aansluiten?
Doel is dat ik de opties voluit, uit en een tussenstand heb.
Ik ga de fibaro koppelen aan mij Homey Pro wat schijnt te kunnen.

[ Voor 3% gewijzigd door HanslH op 15-12-2024 04:09 ]

[Septillion]

Waarom zet je hem niet gewoon weer "netjes" voor de Perilex? In de Perilex zou je gewoon een permanente L en een N moeten hebben. Welke adres zijn zijn is al redelijk voor variatie bij Perilex en ventilatie en als er ook nog "gebeund" is tijdens de keukenverbouwing zal je zelf even moeten zoeken welke adres dat zijn.

Verder, Q is een uitgang van de module. (Van oorsprong uit de PLC wereld waar de O van Output waarschijnlijk te veel op een 0 leek.)

Uit ga je als je het goed doet overigens niet krijgen. Moet je met ventilatie ook niet willen. Je hebt dan 1, 2 of 3.

[HanslH]

Als je kan meten of je moet ventileren zou je ook uit moeten kunnen zetten. Ventileren is ook duur verwarmde lucht naar de klm pompen.

[ Voor 10% gewijzigd door HanslH op 04-01-2023 03:08 ]

[Septillion]

Dan zou je even kunnen stoppen ja, maar moet het ook opvallen dat de kwaliteit dan achteruit holt. Dus echt lang kan je het niet doen.

[HanslH]

Kwaliteit = co2,vocht,stank? Mn huis is 170m2 dus zo’n vaart loopt het niet denk ik. Zelfs vocht in de badkamer gaat binnen uur na douchen naar 50% als ik de deur met een stopper een flinke kier open laat en de ventilatie uit staat.

Maar niemand weet dus wat ik waarop moet aansluiten?

[tlpeter]

Je kunt alleen stand 2 en 3 schakelen met deze module. Zo heb ik het ook jaren gedaan. Je moet zien te vinden welke draden stand 2 en 3 bedienen.
Wat is het merk van de afzuiging?

[ Voor 10% gewijzigd door tlpeter op 07-01-2023 07:20 ]

[HanslH]

Inmiddels is het gelukt. Als je de bruine draad uit de perilex aansluit op L en In van de fibaro, de blauwe draad op N van de fibaro en op de oorspronkelijke blauwe aansluiting van de ventilator en de twee zwarte draden uit de perilex verwijdert/afdopt heb je twee opties:
Je kan de bruine draad ook weer op de oorspronkelijke asnsluiting van de ventilator aansluiten en twee zwarte draden van q1 en q2 naar de oorspronkelijke zwarte asnsluitpunten van de ventilator laten gaan. De fibaro gedragt zich in homey als 2 schakelaars, beide uit is als stand 1 van een 3 standen schakelaar, beide asn sls stand 3 en één vd aan is stand 2.
Met de andere optie kan je de ventilator helemaal uit zetten, voluit of een tussenstand. Hiervoor moet je dr bruine aansluitdraad van de ventilator weghalen, één van de zwarte draden van de fibaro op de bruine aansluiting vd ventilator zetten en de andere laten op de zwarte aansluiting.

[HanslH]

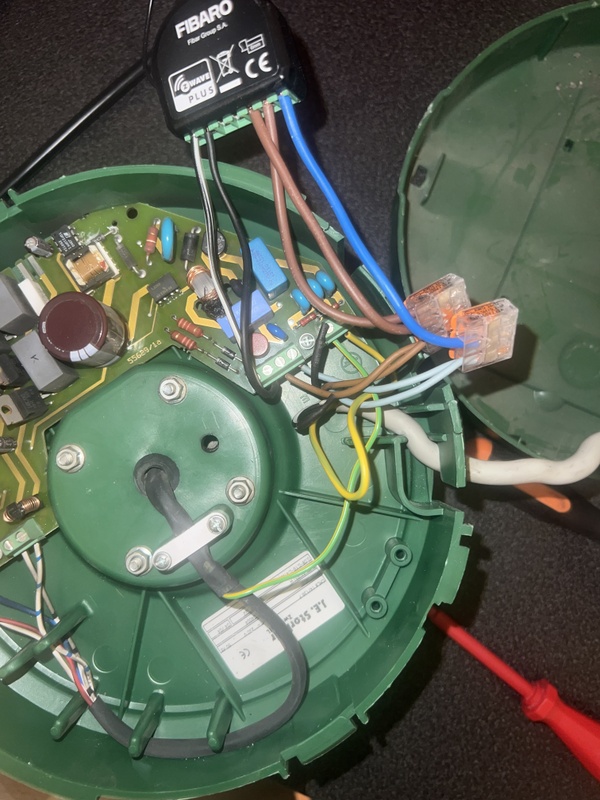

Situatie waarbij ventilator helemaal uit kan:

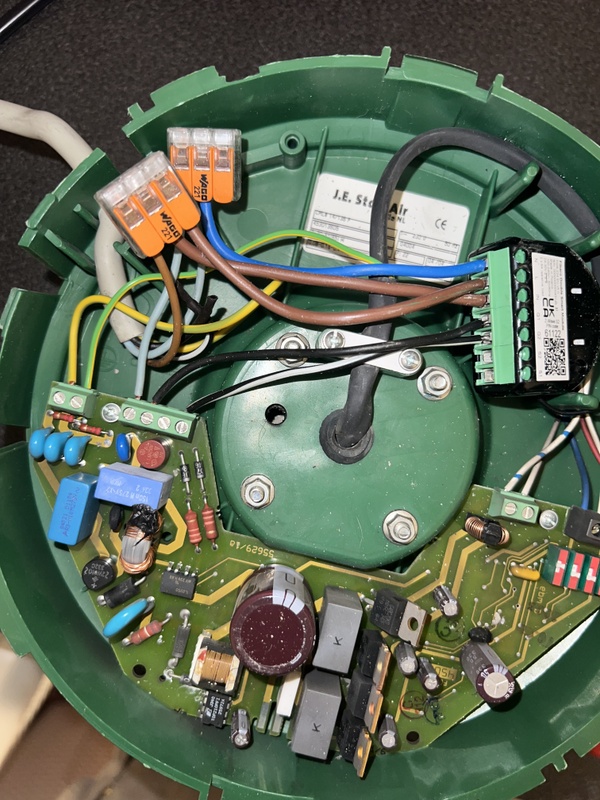

Situatie waarbij ventilator zich gedraagt als oorspronkelijke 3 standen geschakelde schakelaar:

[ Voor 8% gewijzigd door HanslH op 09-01-2023 18:25 ]

[HanslH]

Grappig, blijkbaar zijn alle antwoorden op mijn vraag “beste antwoord” behalve mijn echte oplossing. Beetje kleinzielig
