Pure Loop Be Quiet! AIO cooler aansluiting

[Klaas25]

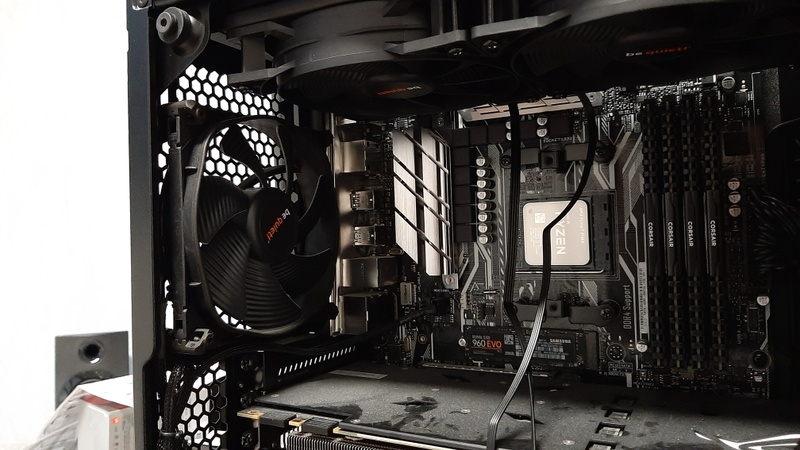

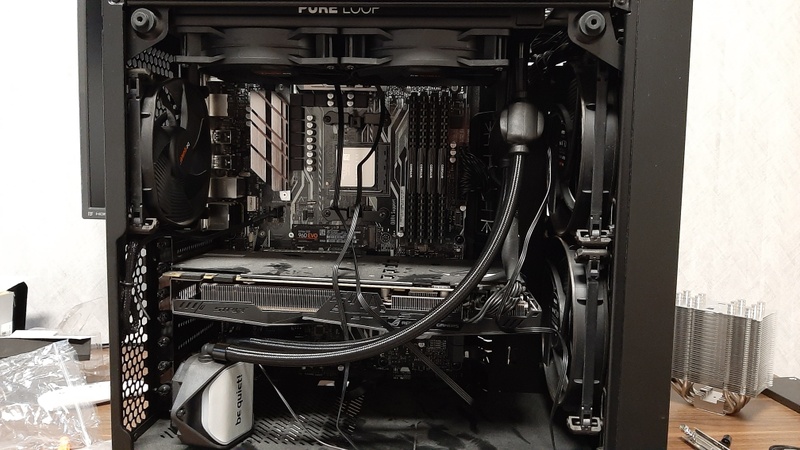

Ik heb een 3 tal vragen over het aanpassen van mijn desktop. Ik heb vanmorgen een nieuwe AMD processor geplaatst en wil daar nu mijn nieuwe water koeler op monteren. (Was eerst een luchtkoeler. Zo groot mucen 5 pcgh blok. Zie foto 1.) De nieuwe luchtkoeler komt aan de bovenkant als uitlaat. 2x 240mm. Als inblaas heb ik 2x 280mm fans aan de voorzijde.

- kan ik de achterste fan die ik oorspronkelijk als enige uitblaas had nu verwijderen of moet die blijven zitten? Wat is beter onder of bovendruk in je kast?

- zit het blokje tussen de 2 slangen van mn water koeler niet te dicht op de bovenste fan aan voorkant?

-er komt een kabeltje uit het koelblok. Dit zal denk ik de rgb witte verlichting zijn en kan dus in willekeurig rgb aansluiting op moederbord? En dan komt er een kabeltje uit dat blokje tussen de 2 slangen. Zie foto 4. Waar moet die in op het moederbord? Staat niet in het boekje.
De 2 kabels van de fans heb ik al in moederbord zitten. Bij cpu_fan en cpu_opt.

Het moederbord is een Asus Prime X370-PRO.

Alvast bedankt.

[Klaas25]

Oke hij zit erin alles aangesloten. Maar de laatste vraag blijft.

Is de achterste fan voor uitblaas nu nodig of mag die ook weg?

[Hero of Time]

Hoe heb je het nu aangesloten? Want de losse connector waar je wat twijfels over had hoort op de CPU_OPT aansluiting, die wordt vaak gebruikt voor een pomp. Dat is het blokje tussen de slangen. Of als je moederbord een specifieke aansluiting heeft voor een pomp moet je die gebruiken. Let er wel even op dat je in het BIOS aangeeft dat er een pomp op zit ipv ventilator, omdat een pomp vaak meer stroom vraagt en het moederbord dit dan ook kan leveren. Anders wil het nog wel eens de stroom beperken en draait de pomp mogelijk niet hard genoeg.
De fans op de radiator kan je via een splitter op de CPU_FAN aansluiten.

De fan achter kan zeker nog nut hebben, maar echt strict noodzakelijk is het ook weer niet.

[Klaas25]

Hero of Time schreef op donderdag 29 december 2022 @ 19:59:
Hoe heb je het nu aangesloten? Want de losse connector waar je wat twijfels over had hoort op de CPU_OPT aansluiting, die wordt vaak gebruikt voor een pomp. Dat is het blokje tussen de slangen. Of als je moederbord een specifieke aansluiting heeft voor een pomp moet je die gebruiken. Let er wel even op dat je in het BIOS aangeeft dat er een pomp op zit ipv ventilator, omdat een pomp vaak meer stroom vraagt en het moederbord dit dan ook kan leveren. Anders wil het nog wel eens de stroom beperken en draait de pomp mogelijk niet hard genoeg.
De fans op de radiator kan je via een splitter op de CPU_FAN aansluiten.

De fan achter kan zeker nog nut hebben, maar echt strict noodzakelijk is het ook weer niet.

Ik heb dit filmpje gisteren gevonden en toegepast. Was toen super makkelijk.

https://www.youtube.com/watch?v=f0AIm5GsTuw

De 2 fan kabels zijn dus in zo'n split kabel gegaan waar je uiteindelijk nog maar 1 kabeltje overhoud. en die heb ik in cpu_fan gestopt. Aangezien ik dacht dat dit de hoofd aansluiting voor cpu fan zou zijn. Maar jij zegt nu dat van een waterpomp koeler het kabeltje in de cpu_opt moet?

Of misschien toch nog ergens anders? Ik heb een https://tweakers.net/pric...-asus-prime-x370-pro.html moederbord.

[Klaas25]

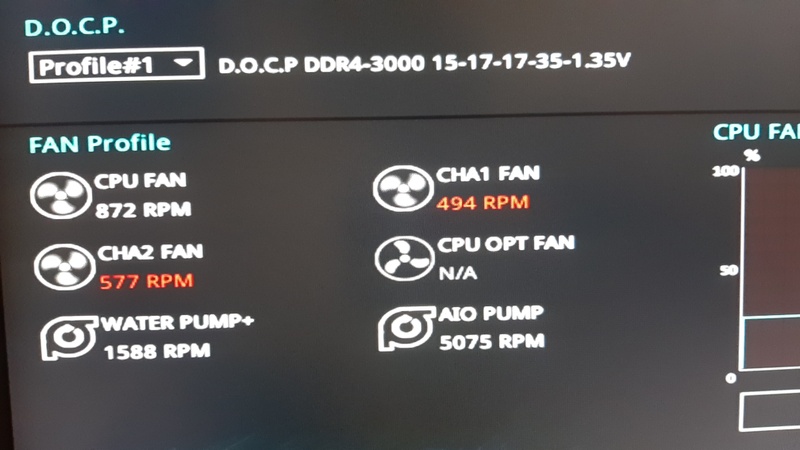

Dit zegt mn bios nu.. hmm.. toch verkeerde aansluiting?

[freaky35]

Waarom kijk je niet in de manual,daar staat het duidelijk AIO pump is een aparte header,die zit links vlak onder de cpu socket.

Daar kan je dus de pomp op aansluten

Ik heb de aansluiting omringt die je dus moet hebben

[Voor 54% gewijzigd door freaky35 op 30-12-2022 13:05]

[Klaas25]

Ah daaro! Bedankt voor je reactie.

Had m dus bovenin erin geprikt waar de luchtkoeler ook eerst zat.

Wat voor invloed heeft het als ik het zo had gelaten?

[Hero of Time]

Dat zei ik ook:

Of als je moederbord een specifieke aansluiting heeft voor een pomp moet je die gebruiken.

Niet elk moederbord heeft een aparte header voor een pomp en in zo'n geval is de cpu_opt header ervoor bedoelt en kan je in het BIOS instellen dat er een pomp op zit ipv fan.

Wat er mogelijk zou kunnen gebeuren zeg ik ook:

Anders wil het nog wel eens de stroom beperken en draait de pomp mogelijk niet hard genoeg.

Een pomp gebruikt meer stroom en heeft daardoor meer ampère nodig, iets wat een standaard fan header niet levert.

[Klaas25]

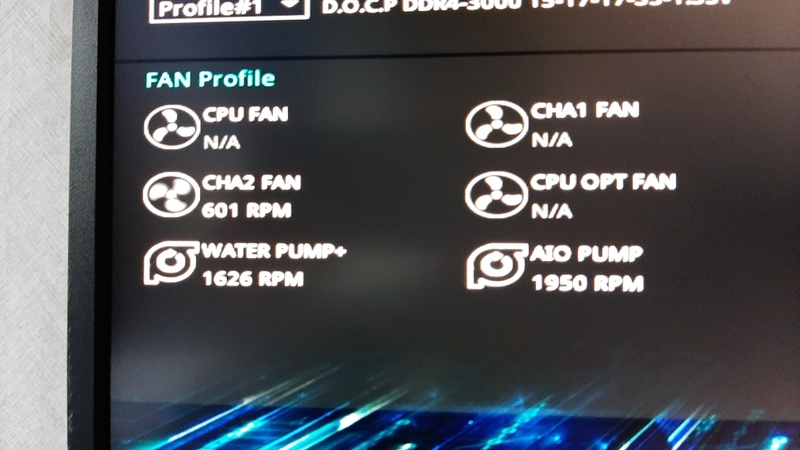

Oke kabeltje zit in aio aansluiting. Hij doet het maar krijg nu steeds bij opstarten een melding en gaat erna de bios in. Is toch ook niet de bedoeling..

Heb tevens de achtersre fan verwijderd.

[freaky35]

De FANS van de AIO moet je aansluiten op die cpu fan header,anders krijg je deze foutmelding.

Waarom de fan verwijderd?
Die verwijdert namelijk heel veel hete lucht bij de gpu vandaan,vandaar

Ik gok dat de pc zo ook veel lawaai maakt, de fans gaan voluit nu

[Voor 57% gewijzigd door freaky35 op 31-12-2022 15:27]

[Hero of Time]

Idd, wat zit er op Waterpump+? En wat op AIO Pump? Je kan waarschijnlijk zelf bedenken waar wat op hoort. Maar fans van cpu fan halen is een vreemde actie. Geen van ons heeft aangegeven dat je die moet verplaatsen, alleen waar je je AIO pomp op moet aansluiten.

[Klaas25]

Hero of Time schreef op donderdag 29 december 2022 @ 19:59:
De fan achter kan zeker nog nut hebben, maar echt strict noodzakelijk is het ook weer niet.

Ik las dit en dacht oke dan kan ik wellicht ook zonder proberen. Het is nu 2 fans voor intake en 2 fans outtake.

freaky35 schreef op zaterdag 31 december 2022 @ 15:21:
De FANS van de AIO moet je aansluiten op die cpu fan header,anders krijg je deze foutmelding.

Waarom de fan verwijderd?
Die verwijdert namelijk heel veel hete lucht bij de gpu vandaan,vandaar

Ik gok dat de pc zo ook veel lawaai maakt, de fans gaan voluit nu

Ja klopt allea volle toeren. Heb geen Ai suite 3 fan control meer. Moet ik even downloaden dan.

[freaky35]

Die fan achter haalt veel hitte weg bij de gpu,is mijn ervaring.
Zo die zeker laten zitten

En een paar extra fans dus voorin plaatsen

[Klaas25]

Op de eerste foto kan je zien dat het 2 kabeltjes betreft die heb ik in zo meegeleverde splitter gedaan. Zodat je 1 kabeltje overhoud. Die zat eerst in cpu fan en nu in aio.

Als ik het nou goed begrijp moet die splitter er tussenuit zodat ik weer 2 kabels heb. En dan die van de fans in cpu fan en die van de pomp in aio aansluiting?

[Voor 36% gewijzigd door Klaas25 op 31-12-2022 19:21]

[Hero of Time]

De splitter is bedoelt om beide fans van de radiator op de cpu_fan header aan te sluiten, zodat ze tegelijk aangestuurd worden door het moederbord gebaseerd op de cpu temperatuur. De pomp moet idd op de AIO pump aansluiting.

[Klaas25]

Hero of Time schreef op zaterdag 31 december 2022 @ 19:22:
De splitter is bedoelt om beide fans van de radiator op de cpu_fan header aan te sluiten, zodat ze tegelijk aangestuurd worden door het moederbord gebaseerd op de cpu temperatuur. De pomp moet idd op de AIO pump aansluiting.

Dus die zat wel goed.

De pomp en led verlichting van de kop/logo zitten samen ook in split kabeltje die gaat naar de accu. Voor stroom. Zo werd het voorgedaan in filmpje.

Die ene van pomp dus loshalen en direct in aio pump moederbord drukken. En dan blijft dat splitkabeltje alleen een omvormer te zijn naar accu voor de ledverlichting.

[Klaas25]

Zo eindelijk goed?😅

Ik heb de achterse fan er ook weer in zitten. Voor de gpu warmte zoals jullie aangeven.

[JWFpeters]

Bij mij persoonlijke werkte 3x 120 intake (waarvan de onderste alleen aangaat als de gpu werkt) en 1x120 uit in de bovenkant van de kast. Dit is met een gedraaide luchtkoeler op de cpu trouwens (blaast dus naar boven) echt perfecte temps en weinig lawaai 800rpm Noctua. Alleen tijdens gamen gaat de 2 Noctua fans op de gpu en de onderste front intake 1150rpm draaien.
