Beste allemaal,

Ik heb hier al meerdere draadjes gelezen maar een oplossing voor mijn probleem heb ik tot nu toe nog niet kunnen vinden. Daarom hierbij mijn hulp vraag aan jullie en probeer ik deze direct te voorzien van volledige situatie.

Hardware

Ketel Remeha Calenta cw 5 (2016) (geschakeld BDR82)
2 radiatoren op zolder voorzien van HR92
3 radiatoren op de eerste verdieping voorzien van HR92
1 Badhanddoek radiator op de eerste voorzien van een gewone knop en staat altijd op een kiertje open
VVW begaande verdieping, 5 groepen voorzien van bypass voor de zonneklep incl bdr82 en een pomp schakelaar.

situatie schets

Afbeeldingslocatie: https://tweakers.net/i/a8GS4CYf-jWV9xR4QvPn8Cn3EHk=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/BUsLabzKtstHd4w5urBmRAtS.jpg?f=user_large

Alle radiatoren zijn voorzien van Heimeir Eclips waterzijdig in regelbaar
kleine verwarming zolderT1190 x602
verwarming zolderT3390 x603
verwarming slaapkamerT11 60x 1804
verwarming slaapkamerT11 60x 2605
handdoekradiator badkamer60 x 120 (enkel voetventiel)6
verwarming slaapkamerT11 60x 1807
Vloerverwarming 5 groepen met pompschakelaar voorzien van een Bypass en zonneklep

Afbeeldingslocatie: https://tweakers.net/i/bjh6oXsiUtKON0kbVZXV1qRBXVU=/x800/filters:strip_icc():strip_exif()/f/image/jE6NlhsnopSymIyuL4jXW2n8.jpg?f=fotoalbum_large

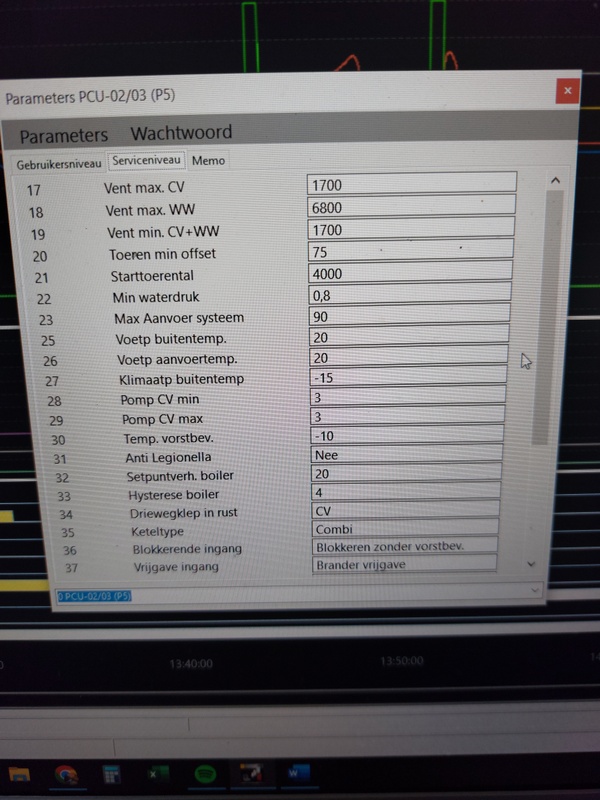

Instellingen Ketel
P1 aanvoer temp 60 graden
P18 max toerental 19
P19 minimum toerental 17 (ongewijzigd)
P28 minimale pompsnelheid 3
P29 maximale pompsnelheid 3
P7 Na draaitijd 1 min

Evo home aan/uit

Alle radiator knoppen staan in basis ingesteld op 16,5 graden
thermostaat woonkamer welke is ingesteld voor de VW is ingesteld op continu 19,5 graden

systeem parameters
schakelingen per uur ;3
minimale aan tijd; 1 min
specifieke afgifte afstemming; uitgeschakeld

Huis
gemiddelde gezinswoning uit 1960, welke volledig is na geïsoleerd, dak spouw vloer en dubbelglas

Probleem,
Nu ik veel thuis werk en vlak bij de ketel wek is mij opgevallen dat ondanks de instellingen de ketel en evo home deze veel aan en uit gaat.

Ik heb dit nader bekeken en de ketel staat veelal in stand 8.02 wat inhoud antipendel. Op dat moment is er vanuit evo home nog steeds vraag want het lampje van de BDR 82 brand dan gewoon nog. Zodra de ketel uit de stand 8 gaat en er is nog steeds vraag schiet de ketel weer in bedrijf en eindigt veelal weer in stand 8.02

Ondanks dat de ketel dus helemaal is teruggeschroefd kan die zijn warmte dus niet kwijt waardoor deze in de 8.02 stand schiet. De vloerverwarming is een trage verwarmer en de thermostaat knop op de mengverdeler drukt de aanvoer dicht zodra de max temperatuur is bereikt wat de vloer in mag. vervolgens moet de vw de gevraagde temperatuur realiseren/ vasthouden.

Is dit nu een situatie welke ik moet accepteren of is dit nog beter in te regelen? De vele starts hebben naar mijn weten een negatieve invloed op het gasverbruik en wenselijk lijkt mij dan ook dat die minder vaak maar wat langer brand.

Belangrijk, ik ervaar geen koude klachten alles warmt wel netjes op

Acties:
  • 0 Henk 'm!

  • Microkid
  • Registratie: Augustus 2000
  • Laatst online: 19:57

Microkid

Frontpage Admin / Moderator PW/VA

Smile

Eerste gedachte: je bypass staat niet sterk genoeg ingesteld, waardoor hij te vroeg open gaat en er warm water retour gaat naar de ketel. Dan wordt je aanvoer op een gegeven moment te hoog en gaat de ketel in anti-pendel mode.
Kan je eens meten op de retour van je vloerverwarming?
En waarom gebruik je een aan/uit regeling? Deze ketel werkt modulerend, zodat je efficienter (en zuiniger) kan stoken. Heb zelf een Calenta 28c met EvoHome modulerende relais.

4800Wp zonnestroom met Enphase
Life's a waste of time. Time's a waste of life. Get wasted all the time and you'll have the time of your life.


Acties:
  • 0 Henk 'm!

  • MarkS90
  • Registratie: December 2013
  • Laatst online: 02-07 17:51
Mogen wij een foto zien van de vloerverdeler? Ergens denk ik dat daar iets niet goed zit omdat je een opmerking maakt over de temperatuur van het water die de vloer ingaat.

Acties:
  • 0 Henk 'm!

  • Tupolev
  • Registratie: Maart 2001
  • Laatst online: 14:44
Een paar dingen die je meteen zou kunnen aanpassen
- pompsnelheid verhogen
- nadraaitijd verhogen naar 10 min (standaard voor vloerverwarming)
- schakelmomenten naar 6 per uur (beter vaker een korter moment de ketel aan aan)

Blijkbaar kan de ketel zijn warmte niet kwijt. Als de ketel al op minimum vermogen draait met een een hoge pompsnelheid zou je eigenlijk geen pendelgedrag moeten hebben. Je zou de thermostaat van je vloerverwarming op een hoge stand kunnen zetten, en als beveiliging de max aanvoertemperatuur op 40 graden zetten. Als het dan wel goed gaat weet je wat er aan de hand is.

Engineering


Acties:
  • 0 Henk 'm!

  • Knoem
  • Registratie: December 2022
  • Laatst online: 26-03-2023
Beetje late reactie van mij, ik had geen bericht ontvangen dat er was gereageerd op het topic dat ik had geopend.

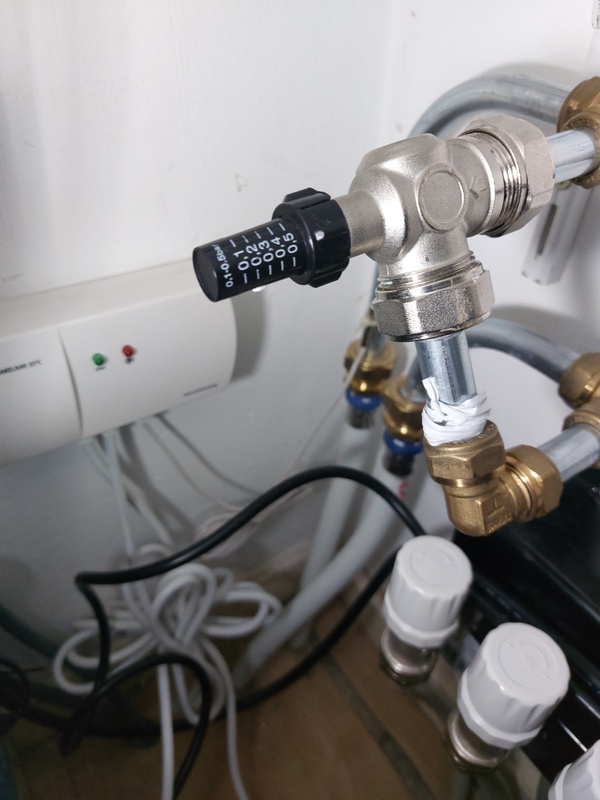

Of de bypass niet voldoende is ingesteld, nee dat idee heb ik niet. Deze gaat pas open op het moment de vloerverdeler middels de thermostaat knop de boel begint te knijpen. Dus dat gaat volgens mij wel goed.

Ik heb de thermostaatknop inmiddels op de 50 graden gezet omdat ik zag op de verdeler dat het water dan pas echt richting de 40 graden gaat wat de vloer in gaat. Zo ook hoop ik dat de cv zijn warmte beter kwijt kan.

Afbeeldingslocatie: https://tweakers.net/i/aV44OIqwzDM40N8Qj1bcmUAbPYI=/800x/filters:strip_icc():strip_exif()/f/image/zaYTPOYgPCrfrYrAdqLW3Hyc.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/6s4DBDFnliDlKmomCTBTWuIuCuY=/x800/filters:strip_icc():strip_exif()/f/image/9mBo3lyToa9IWys8KAgRNlhA.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/hRHC6sftk_rcr3PePF1W77K3NfA=/x800/filters:strip_icc():strip_exif()/f/image/DdjILQkFTS9Ic8RY0xvMttMY.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/Mn3w--ASlLmdCh4RE68cfFjuSgo=/x800/filters:strip_icc():strip_exif()/f/image/s1SV2S5cbs9fOihMLorS5qAo.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/Jq2VUae1QFTIoEqQz8FCMZ_dBQo=/x800/filters:strip_icc():strip_exif()/f/image/TEadWUMO7segR44j5mmuHwY2.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • Knoem
  • Registratie: December 2022
  • Laatst online: 26-03-2023
Afbeeldingslocatie: https://tweakers.net/i/RBXK4z7bHTay873404fnZTfxYmM=/x800/filters:strip_icc():strip_exif()/f/image/HKEHpG3YcQXBaTg1afwA4fZ3.jpg?f=fotoalbum_large


Wat ik mij afvraag met het verhogen van de nadraai tijd, dat heeft toch geen nut op het moment de zoneregeling de boel al heeft dichtgemetseld?

Acties:
  • 0 Henk 'm!

  • Knoem
  • Registratie: December 2022
  • Laatst online: 26-03-2023
Dicht gezet bedoel ik uiteraard

Acties:
  • 0 Henk 'm!

  • Knoem
  • Registratie: December 2022
  • Laatst online: 26-03-2023
Hier nog even een beeld van het gedrag van de ketel,

Afbeeldingslocatie: https://tweakers.net/i/f8oMdV6KfhdAlGpKZjU2kavLyuU=/800x/filters:strip_icc():strip_exif()/f/image/Bp4f1YP5q0inDKNZDAePVOmO.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • Knoem
  • Registratie: December 2022
  • Laatst online: 26-03-2023
Hieronder zie je rechts de grafische weergave van de nieuw instelling, min pompsnelheid is nu twee en maximaal is 6 ipv 3. Pomp zit nu in zijn 10 nadraai tijd.


Afbeeldingslocatie: https://tweakers.net/i/MQz94afh3pnclUIPkP8sDDvPv5Y=/x800/filters:strip_icc():strip_exif()/f/image/B8qvWt9MyGgr9qxr92H3uC06.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • Knoem
  • Registratie: December 2022
  • Laatst online: 26-03-2023
Met de instellingen 6 x per uur schakelen en pompsnelheid omhoog schiet de ketel nu in 9 blokkering ipv 8 regelstop.

Volgens mij komt het er steeds op neer dat er wermte vraag is, ketel gaat aan. Vervolgens is de temperatuur van de mengverdeler op temperatuur waardoor de boel dicht gezet wordt en de retour snel stijgt waardoor de ketel in regel stop of blokkering komt. In de zelfde lus zit mijn badhanddoek radiator die altijd aanstaat. Deze is vrij snel warm waardoor dit invloed heeft op de retour. Ik ga deze eens helemaal dicht zetten om te kijken wat er gebeurd.

Acties:
  • 0 Henk 'm!

  • Knoem
  • Registratie: December 2022
  • Laatst online: 26-03-2023
Dit lijkt een rustiger beeld te geven.

Afbeeldingslocatie: https://tweakers.net/i/Q6tj5qbszXNIZ9-YNZSy4DBCI0k=/x800/filters:strip_icc():strip_exif()/f/image/TsRz7aHnFPE9vqN69twhwQcu.jpg?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • Knoem
  • Registratie: December 2022
  • Laatst online: 26-03-2023
Maar nog steeds in blokkering

Acties:
  • 0 Henk 'm!

  • Knoem
  • Registratie: December 2022
  • Laatst online: 26-03-2023

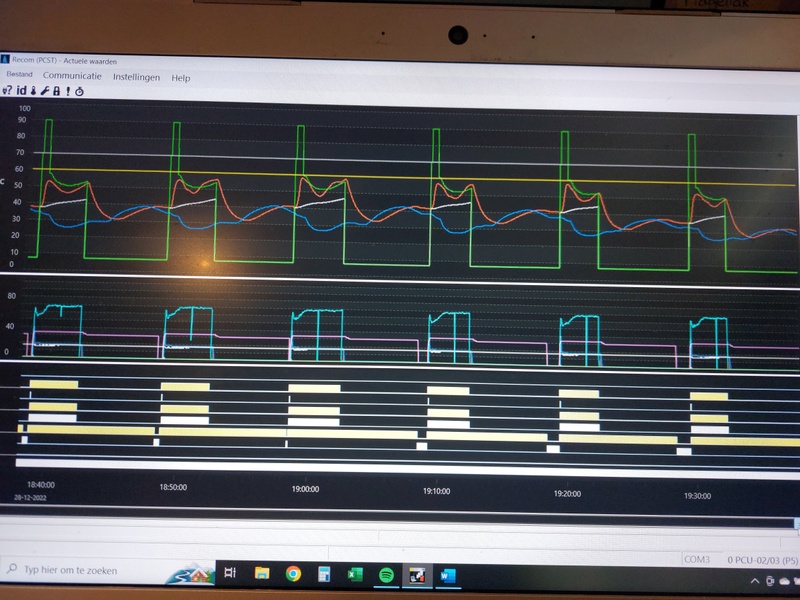

Dit lijkt beter te gaan, nu dus wel 6 schakelingen per uur minimale aantijd 1 min.
Pompsnelheid wel beperkt.

Afbeeldingslocatie: https://tweakers.net/i/RktNjJPmTI3FGWe4hTdv7RsU2aY=/800x/filters:strip_icc():strip_exif()/f/image/YAGiQxb8pTZsQNkpXyCib2vY.jpg?f=fotoalbum_large

Badhanddoek radiator staat nu wel gewoon open maar is op zijn retour geknepen.

Doordat de ketel nu 6 x per uur geschakeld wordt kort minimaal 1 min slaat de ketel niet in blokkering of regelstop.

Maar ja nu heb ik wel 6 x een start in een uur. Ik heb begrepen dat elke start veel gasverbruik met zich meebrengt dus dat heb ik liever anders. Maar dit lijkt voor nu toch de beste instelling

Acties:
  • 0 Henk 'm!

  • MarkHanoi83
  • Registratie: November 2020
  • Laatst online: 23-04 12:46
Heb je het systeem nu stabiel? Hoe is het uiteindelijk met je gasrekening?

Ik heb zelf Calenta 28C met Evohome, eerder ook met aan/uit, vanwege zone klep.
Ik heb het systeem echter nu aangepast naar Openterm, met een HCC100 regelijk op de vloerverwarming.


Ik heb vanaf de CV ketel 2 takken.
tak 1: Verwarming badkamer en 1 slaapkamer. Vervolgens door naar 1x verwarming berging (mechanische knop, klein tikje open) en vloerverwarming (6 zones, 1 voor hal, 5 voor woonkamer/keuken, als 2 groepen/zones aangestuurd via HCC100).
Tak 2: Zolder verwarming, 2x slaapkamer.

Wat ik opmerk is:
1) Tak 2, krijg ik slecht warm.
2) Ketel lijkt nu veel op st8 te staan; Ik vermoed omdat hij een slaapkamer van tak2 warm wil krijgen, maar vervolgens te warm retour krijgt.

CV staat op 60, WW65.


Vragen:
1) Welke instelling zal ik mee spelen, om meer warmte te krijgen in tak 2
2) Ik zal ketel max CV vermogen verlagen, kijken of dat helpt.
3) Hoe krijg ik van die mooie uitleesgrafieken zoals in dit topic geplaatst is...... zou graag ook op die manier verder willen analyseren en delen.

m.v.g,
Mark

Acties:
  • 0 Henk 'm!

  • MarkHanoi83
  • Registratie: November 2020
  • Laatst online: 23-04 12:46
Bij mij was de oplossing uiteindelijk simpel.

Vloerverwarming verdeler retour dicht gedraaid en toen twee slagen open; Sinds dien werkt hij lekker geballanceerd :-)
