Beste tweakers,
Ben ondertussen redelijk ver gevorderd met hoe onze installatie eruit moet gaan zien, maar ben gaan twijfelen tussen een 1 of 3 fase omvormer. Ik was altijd uitgegaan van een 3-fase omvormer (want we hebben 3 fase aansluiting), maar ben gister in the voltages gedoken en vermoed dat de panelen te weinig voltage per string produceren om optimaal te presteren in een 3 fase systeem. Vandaar graag jullie advies.
Opzet is als volgt:
Op een 3-fase omvormer twijfel ik of de typische spanning wel genoeg is met de 2x 6 opstelling, ook al geeft Sunny Design geen waarschuwing als ik deze in de configuratie meeneem.
Bij het vergelijken van de statistieken van de 2 SMA omvormers lijkt het alsof de 1-fase omvormer een ietwat betere performance ratio heeft. Aangezien 1-fase omvormers ook nog een stukje goedkoper zijn, lijkt het me dan een makkelijke keuze.
Zie ik iets over het hoofd? Hoor graag jullie input.
Zie hieronder ook simulatie van Sunny Design met ook vergelijking van 1 en 3 fase omvormers (gaat dan wel om SMA omvormers):

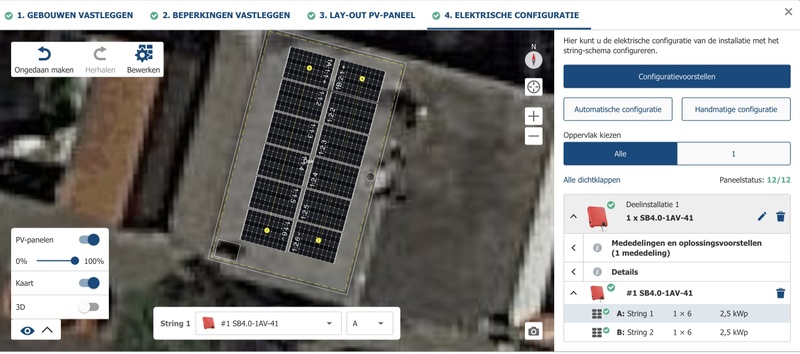

Overzicht opstelling
:strip_exif()/f/image/RoLuhxUMWePl51XvMHqvOgKc.jpg?f=fotoalbum_large "https://tweakers.net/i/ff-M8S_ZlFBob-0HIWmLcgKxRQ8=/800x/filters:strip_icc():strip_exif()/f/image/RoLuhxUMWePl51XvMHqvOgKc.jpg?f=fotoalbum_large")
Vergelijking 1 en 3 fase omvormers:
:strip_exif()/f/image/2dh8euUxhyyvg5U92666ICem.jpg?f=fotoalbum_large "https://tweakers.net/i/DXVM5VVCy9gYmJPWh0mbsPt7T1o=/800x/filters:strip_icc():strip_exif()/f/image/2dh8euUxhyyvg5U92666ICem.jpg?f=fotoalbum_large")

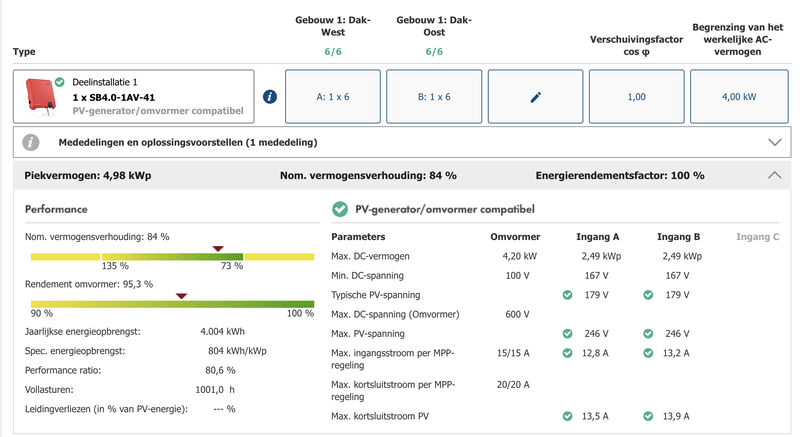

Statistieken van de 1-fase omvormer
/f/image/mqAlYZ45LquMvVq9XtSHaExu.png?f=fotoalbum_large "https://tweakers.net/i/2JSAjibdW_dNYJ_mQLgWyjUaoSU=/800x/filters:strip_exif()/f/image/mqAlYZ45LquMvVq9XtSHaExu.png?f=fotoalbum_large")
Statistieken van de 3-fase omvormer
/f/image/rSlESL5JOC3JLpWmfFUMzxd5.png?f=fotoalbum_large "https://tweakers.net/i/dcP01Td4lENUl0ptxeGCExJ-DLY=/800x/filters:strip_exif()/f/image/rSlESL5JOC3JLpWmfFUMzxd5.png?f=fotoalbum_large")
Ben ondertussen redelijk ver gevorderd met hoe onze installatie eruit moet gaan zien, maar ben gaan twijfelen tussen een 1 of 3 fase omvormer. Ik was altijd uitgegaan van een 3-fase omvormer (want we hebben 3 fase aansluiting), maar ben gister in the voltages gedoken en vermoed dat de panelen te weinig voltage per string produceren om optimaal te presteren in een 3 fase systeem. Vandaar graag jullie advies.
Opzet is als volgt:
- Plat dak (ongeveer gericht naar het zuiden)
- Met oost-west opstelling passen er 2 panelen extra tov een zuid-opstelling (uitgaande van 30 hoek en 1.5m tussenafstand
- Vandaar idee voor 12 panelen in 2 strings in oost-west opstelling
- Panelen: 12x Longi 415 Wp https://www.groothandelso...ame-LR5-54HPH-400-420.pdf
- Omvormer: Initieel idee was 3-fase GoodWe GW4K-DThttps://cdn.webshopapp.co...0/datasheet-goodwe-dt.pdf. Maar neig nu naar 1-fase GoodWe GW4200 https://cdn.webshopapp.co...1-fase-3000dns6000dns.pdf
Op een 3-fase omvormer twijfel ik of de typische spanning wel genoeg is met de 2x 6 opstelling, ook al geeft Sunny Design geen waarschuwing als ik deze in de configuratie meeneem.
Bij het vergelijken van de statistieken van de 2 SMA omvormers lijkt het alsof de 1-fase omvormer een ietwat betere performance ratio heeft. Aangezien 1-fase omvormers ook nog een stukje goedkoper zijn, lijkt het me dan een makkelijke keuze.
Zie ik iets over het hoofd? Hoor graag jullie input.
Zie hieronder ook simulatie van Sunny Design met ook vergelijking van 1 en 3 fase omvormers (gaat dan wel om SMA omvormers):
Overzicht opstelling
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/RoLuhxUMWePl51XvMHqvOgKc.jpg?f=user_large "https://tweakers.net/i/ff-M8S_ZlFBob-0HIWmLcgKxRQ8=/800x/filters:strip_icc():strip_exif()/f/image/RoLuhxUMWePl51XvMHqvOgKc.jpg?f=fotoalbum_large")
Vergelijking 1 en 3 fase omvormers:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/2dh8euUxhyyvg5U92666ICem.jpg?f=user_large "https://tweakers.net/i/DXVM5VVCy9gYmJPWh0mbsPt7T1o=/800x/filters:strip_icc():strip_exif()/f/image/2dh8euUxhyyvg5U92666ICem.jpg?f=fotoalbum_large")
Statistieken van de 1-fase omvormer
:fill(white):strip_exif()/f/image/mqAlYZ45LquMvVq9XtSHaExu.png?f=user_large "https://tweakers.net/i/2JSAjibdW_dNYJ_mQLgWyjUaoSU=/800x/filters:strip_exif()/f/image/mqAlYZ45LquMvVq9XtSHaExu.png?f=fotoalbum_large")
Statistieken van de 3-fase omvormer
:fill(white):strip_exif()/f/image/rSlESL5JOC3JLpWmfFUMzxd5.png?f=user_large "https://tweakers.net/i/dcP01Td4lENUl0ptxeGCExJ-DLY=/800x/filters:strip_exif()/f/image/rSlESL5JOC3JLpWmfFUMzxd5.png?f=fotoalbum_large")
[Voor 3% gewijzigd door RsRoel op 17-12-2022 12:32]
