WTW valse lucht via waterafvoer uit CV oplossen

Pagina: 1
Acties:

Vraag


  • Sarge78
  • Registratie: Februari 2015
  • Laatst online: 29-01 13:41
We hebben last van valse lucht aanzuigen in WTW. Dit geeft een geluid van een oude zundap, wop wop, pop pop, wop wop :P

Op het plaatje heb ik geprobeerd het een beetje duidelijk te maken.

De lucht komt via de afvoer van de CV weer naar de WTW. Daarbij zuigt hij ook het vocht mee aan vermoed ik, want het was laatst al nat onder de WTW.

Ik wil geen water aan laten zuigen, maar ook geen valse lucht, want dit gaat ten koste van mijn WTW aanzuiging.

Nu kan ik een sifon maken onder de CV afvoer, maar ik verwacht dat de huidige sifon of de nieuwe te plaatsen sifon dan leeg worden getrokken inclusief het water wat erin zit.

Loodgieters/installateurs in de zaal die hier een antwoord op hebben of wellicht een betere oplossing?
Bij de huidige sifon is geen ruimte om iets te verbeteren. Na de sifon verdwijnt de afvoer direct de vloer in.

Ik heb valse lucht via de condensafvoer van mijn Brink Renovent

23x 405WP + Enphase IQ7+ SW 45graden - Alfen Eve Single Pro 22KW - 3MXM68N + FTXA25AW + FTX35AW + FTXA50AW - Remeha Avanta 28C, vloer = bijverwarming en radiatoren + Brink Excellent 300 WTW PVOutput

Beste antwoord (via Sarge78 op 16-12-2022 21:48)


  • poing
  • Registratie: Juli 2001
  • Niet online

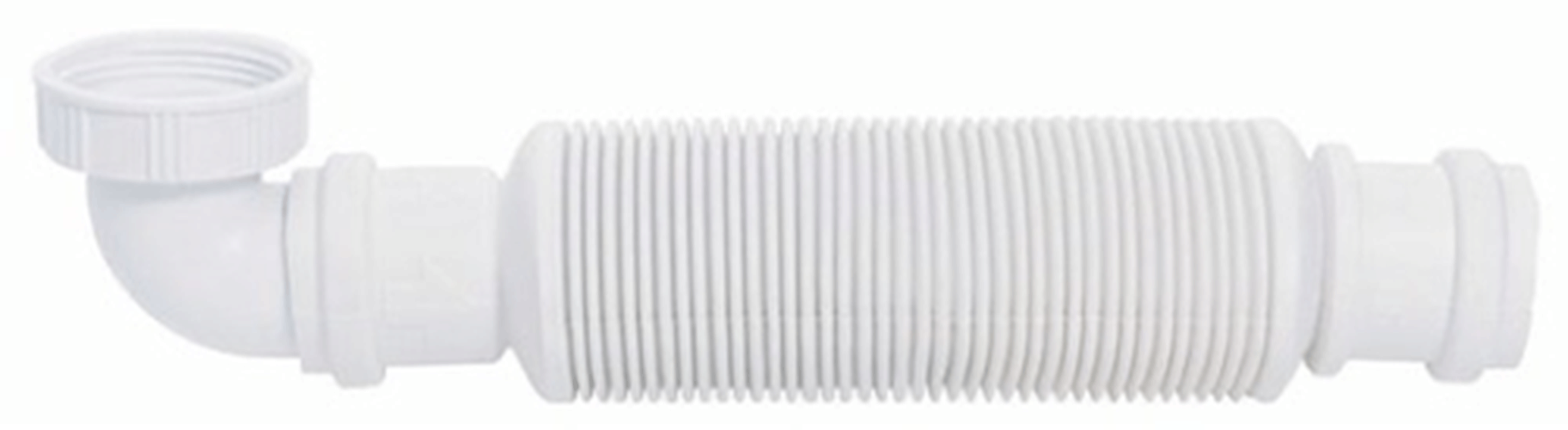

Een WTW heeft een droge sifon en die kan je onder de unit hangen, neemt bijna geen plaats in. Volgens mij is zo'n type sifon ook verplicht ... LINK

Ik zelf heb dan ook nog een 2de sifon zoals jij daar op de tekening hebt. Daar komt ook het CV condenswater in.

[Voor 81% gewijzigd door poing op 15-12-2022 16:01]

Alle reacties


Acties:
  • Beste antwoord
  • +1Henk 'm!

  • poing
  • Registratie: Juli 2001
  • Niet online
Een WTW heeft een droge sifon en die kan je onder de unit hangen, neemt bijna geen plaats in. Volgens mij is zo'n type sifon ook verplicht ... LINK

Ik zelf heb dan ook nog een 2de sifon zoals jij daar op de tekening hebt. Daar komt ook het CV condenswater in.

[Voor 81% gewijzigd door poing op 15-12-2022 16:01]


  • Sarge78
  • Registratie: Februari 2015
  • Laatst online: 29-01 13:41

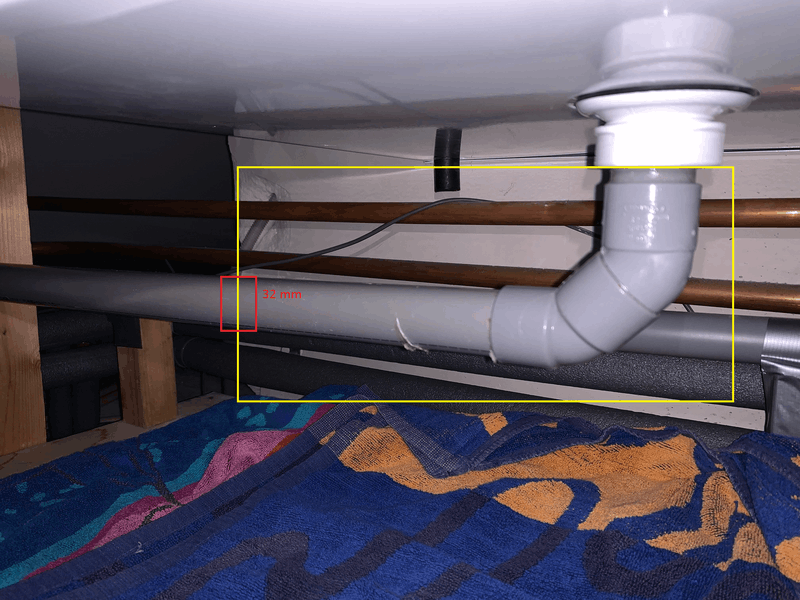

Kan ik deze 32 mm buis dan gewoon afzagen en die ertussen zetten met één of ander waterdicht koppelstuk?

23x 405WP + Enphase IQ7+ SW 45graden - Alfen Eve Single Pro 22KW - 3MXM68N + FTXA25AW + FTX35AW + FTXA50AW - Remeha Avanta 28C, vloer = bijverwarming en radiatoren + Brink Excellent 300 WTW PVOutput


  • Goudvis
  • Registratie: Februari 2004
  • Laatst online: 03-02 12:14

Goudvis

'Hallo buurman! Ik ook hier?'

Volgens mij is je voorgestelde oplossing correct. Dat, of de leiding zo verleggen dat de leiding zelf als sifon functioneert.

Alternatief kan je wellicht het waterslot (dus hoeveelheid water dat in de sifon blijft staan aan de WTW-kant) vergroten, zodat de WTW meer druk moet overbruggen voordat deze valse lucht aanzuigt.

Die loslopende kat - houd 'm lekker binnen (de tuin)


  • Goudvis
  • Registratie: Februari 2004
  • Laatst online: 03-02 12:14

Goudvis

'Hallo buurman! Ik ook hier?'

Sarge78 schreef op donderdag 15 december 2022 @ 16:18:
Kan ik deze 32 mm buis dan gewoon afzagen en die ertussen zetten met één of ander waterdicht koppelstuk?

[Afbeelding]

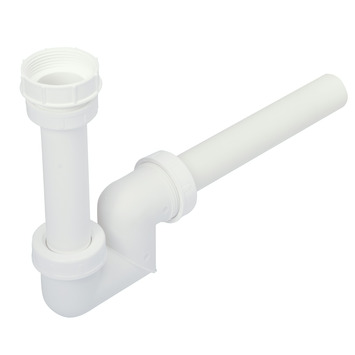

Bijna. Ik zou 'm direct onder de WTW hangen.


Andere Tweakers een beter idee? Ik ben maar een amateur. :)

Die loslopende kat - houd 'm lekker binnen (de tuin)


  • Sarge78
  • Registratie: Februari 2015
  • Laatst online: 29-01 13:41
Goudvis schreef op donderdag 15 december 2022 @ 16:21:
[...]


Bijna. Ik zou 'm direct onder de WTW hangen.
[Afbeelding]

Andere Tweakers een beter idee? Ik ben maar een amateur. :)
Waar heb je dat plaatje (artikel) vandaan dan?

Zag ook al een onderdruk sifon van Brink zelf ergens op het internet voor 105 euro |:(

23x 405WP + Enphase IQ7+ SW 45graden - Alfen Eve Single Pro 22KW - 3MXM68N + FTXA25AW + FTX35AW + FTXA50AW - Remeha Avanta 28C, vloer = bijverwarming en radiatoren + Brink Excellent 300 WTW PVOutput


  • iCrOn
  • Registratie: April 2002
  • Laatst online: 21:54
Kan of een droge sifon zoals @poing aangaf. Droge sifon is beter bij een wtw.

  • Sarge78
  • Registratie: Februari 2015
  • Laatst online: 29-01 13:41
iCrOn schreef op donderdag 15 december 2022 @ 16:33:
Kan of een droge sifon zoals @poing aangaf. Droge sifon is beter bij een wtw.
Zit daar een systeem in wat luchtverplaatsing tegen houdt?
Dat vraag ik mij ook bij onderstaande af

https://www.ventilatieland.nl/artikel/29509/droge-condensafvoer-ecomax-en-maxcomfort-22700065.html?sqr=droge%20condens

[Voor 19% gewijzigd door Sarge78 op 15-12-2022 16:36]

23x 405WP + Enphase IQ7+ SW 45graden - Alfen Eve Single Pro 22KW - 3MXM68N + FTXA25AW + FTX35AW + FTXA50AW - Remeha Avanta 28C, vloer = bijverwarming en radiatoren + Brink Excellent 300 WTW PVOutput


  • poing
  • Registratie: Juli 2001
  • Niet online
iCrOn schreef op donderdag 15 december 2022 @ 16:33:
Kan of een droge sifon zoals @poing aangaf. Droge sifon is beter bij een wtw.
Ik heb deze bij de unit gekregen en inderdaad, die hangt er vlak onder waarna die naar een bus overgaat met een mof.

  • com2,1ghz
  • Registratie: Oktober 2004
  • Laatst online: 03-02 14:17
Twee sifons achter elkaar? Gaat dat geen vacuum trekken dan?

Acties:
  • +1Henk 'm!
  • Pinned

  • iCrOn
  • Registratie: April 2002
  • Laatst online: 21:54
Hier kan je de info en werking lezen.

Zit een membraam in welke alleen open gaat door waterdruk en anders sluit.

[Voor 23% gewijzigd door iCrOn op 15-12-2022 16:42]


  • iCrOn
  • Registratie: April 2002
  • Laatst online: 21:54
com2,1ghz schreef op donderdag 15 december 2022 @ 16:40:
Twee sifons achter elkaar? Gaat dat geen vacuum trekken dan?
Normaal gezien niet omdat de droge sifon ook als beluchter werkt.

  • iCrOn
  • Registratie: April 2002
  • Laatst online: 21:54
@Sarge78 Zit er trouwens geen aparte sifon rechtstreeks onder je ketel? Als de lucht daadwerkelijk aan getrokken zou worden als op je tekening zou je mogelijk Koolmonoxide je WTW intrekken wat je vervolgens weer door je huis blaast.

  • poing
  • Registratie: Juli 2001
  • Niet online
Zo'n gasketel heeft normaal een interne sifon.

  • iCrOn
  • Registratie: April 2002
  • Laatst online: 21:54
Ja ik hoop dat hij er zit. Er ontbreekt wel eens iets.

  • Sarge78
  • Registratie: Februari 2015
  • Laatst online: 29-01 13:41
poing schreef op donderdag 15 december 2022 @ 17:09:
Zo'n gasketel heeft normaal een interne sifon.
In de ketel zit een sifon, maar eronder komt de overstort en condens enz los in de pijpjes. Daar trekt het lucht aan.

23x 405WP + Enphase IQ7+ SW 45graden - Alfen Eve Single Pro 22KW - 3MXM68N + FTXA25AW + FTX35AW + FTXA50AW - Remeha Avanta 28C, vloer = bijverwarming en radiatoren + Brink Excellent 300 WTW PVOutput


  • Sarge78
  • Registratie: Februari 2015
  • Laatst online: 29-01 13:41
iCrOn schreef op donderdag 15 december 2022 @ 17:16:
Ja ik hoop dat hij er zit. Er ontbreekt wel eens iets.
In de ketel zit de sifon

23x 405WP + Enphase IQ7+ SW 45graden - Alfen Eve Single Pro 22KW - 3MXM68N + FTXA25AW + FTX35AW + FTXA50AW - Remeha Avanta 28C, vloer = bijverwarming en radiatoren + Brink Excellent 300 WTW PVOutput


  • Sarge78
  • Registratie: Februari 2015
  • Laatst online: 29-01 13:41
Ik heb deze nu besteld omdat ik de ruimte niet heb voor een diep sifon, ivm de hoogte van de afvoer. Die kan ik niet wijzigen.

Hoe maak je zoiets dan waterdicht horizontaal op een pvc buis vast?

23x 405WP + Enphase IQ7+ SW 45graden - Alfen Eve Single Pro 22KW - 3MXM68N + FTXA25AW + FTX35AW + FTXA50AW - Remeha Avanta 28C, vloer = bijverwarming en radiatoren + Brink Excellent 300 WTW PVOutput


  • frennek
  • Registratie: Augustus 2000
  • Laatst online: 17:25
De sifon in de ketel is niet bedoeld om het riool af te sluiten. De 'sifon' in de ketel is onder andere bedoeld om vuil uit de brander en warmtewisselaar tegen te houden, welke anders het riool zou verstoppen.

  • naftebakje
  • Registratie: Februari 2002
  • Laatst online: 20:13
Voor zowel de WTW als de CV ketel heeft de sifon de taak om lucht in het toestel te houden. In de CV zit de sifon doorgaans ingebouwd, bij de WTW moet je die zelf voorzien (en men raad een balsifon of andere 'droge' sifon aan, omdat er lange tijd geen vocht kan passeren, een normale sifon met water volstaat dus niet.
Om problemen te vermijden moet je goed opletten voor "dubbele sifon", dus er moet een open verbinding met de lucht zijn tussen de uitlaat van de CV en de sifon op de afvoer. Bij een WTW kan je direct luchtdicht gaan van de externe sifon naar de afvoerleiding.

Als de boer zijn koeien kust, zijn ze jarig wees gerust. Varkens op een landingsbaan, leiden nooit een lang bestaan. Als de boer zich met stront wast, zijn zijn hersens aangetast. Als het hooi is in de schuur, zit het wijf bij den gebuur.


  • Sarge78
  • Registratie: Februari 2015
  • Laatst online: 29-01 13:41
Sarge78 schreef op donderdag 15 december 2022 @ 18:56:
Ik heb deze nu besteld omdat ik de ruimte niet heb voor een diep sifon, ivm de hoogte van de afvoer. Die kan ik niet wijzigen.

Hoe maak je zoiets dan waterdicht horizontaal op een pvc buis vast?

[Afbeelding]
Dit is 'em geworden. Was een fluitje van een cent om eronder te zetten. Voor nu waterdicht en geen valse lucht. Merk wel dat er wat kracht op staat, dus ik hoop niet dat het membraam een keer naar binnen schiet en dat alsnog water ballet gaat verzorgen. Kanaaldruk bij ons is wat te hoog denk ik.

Zover iedereen bedankt!

23x 405WP + Enphase IQ7+ SW 45graden - Alfen Eve Single Pro 22KW - 3MXM68N + FTXA25AW + FTX35AW + FTXA50AW - Remeha Avanta 28C, vloer = bijverwarming en radiatoren + Brink Excellent 300 WTW PVOutput
