Past mijn prebuilt moederboard in een nieuwe case

Pagina: 1
Acties:

Vraag


  • milaexus
  • Registratie: Juni 2017
  • Laatst online: 16-01 10:49
Mijn vraag

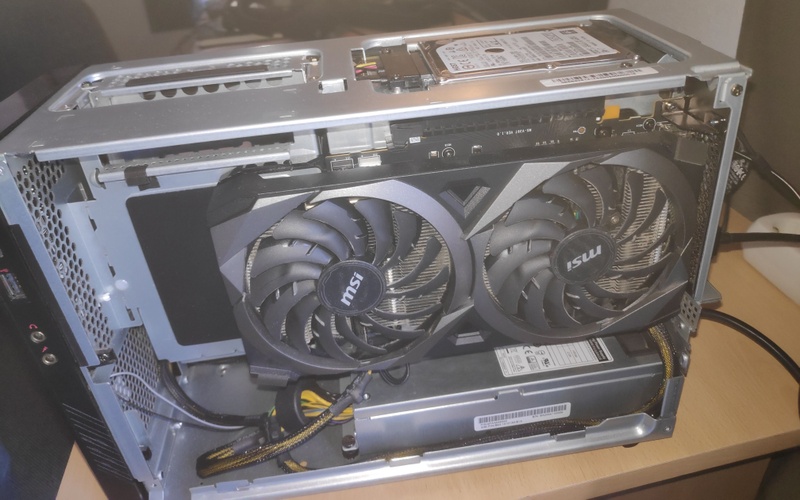

Ik heb tijdens de corona GPU tekorten een prebuilt gekocht met een 3060TI erin. Ben er afgelopen anderhalf jaar erg tevreden mee, maar ik ben ondertussen het lawaai van de CPU koeler en flex voeding een beetje zat.

Past mijn huidige moederboard in deze case, en zijn er andere problemen waar ik tegenaan kan lopen bij het upgraden van componenten? Fractal Design North - Mesh Chalk White?

Ik vraag me vooral af of ik in de problemen kom met de SODIMM slot en de m2 ssd aansluiting aan de achterkant omdat dit voor zover ik weet niet standaard is. Verder weet ik niet of de mounting holes voor een nieuwe CPU koeler standaard zijn.

Verder ga ik ook een nieuwe voeding en CPU koeler kopen om het allemaal werkend te krijgen

Relevante software en hardware die ik gebruik
MSI MAG Infinite S 10TG-077MYS
Het moederboard is een MSI MS-B9331, waar ik verder weinig informatie over kan vinden.


Wat ik al gevonden of geprobeerd heb
Ik heb de gaten aan de achterkant van het moederboard opgemeten en voor zover ik kan zien komt dit overeen met de standaard afmetingen van een mini-ITX moederboard.




Beste antwoord (via milaexus op 12-12-2022 19:34)


  • Uszka
  • Registratie: Maart 2018
  • Laatst online: 20:36
Het moederbord lijkt een standaard Mini-ITX mounting te gebruiken. De voeding is echter een groter probleem omdat MSI 12VO gebruikt. Geen idee of er adapters zijn van 24p ATX naar 12VO al is de standaard voor ATX12VO wel 10 pins. De pinout zou je met een multimeter aan je huidige voeding na kunnen meten.

Corsair heeft 12VO adapter kabels die met de meeste modulaire Corsair (en sommige Bitfenix, MSI en Thermaltake) voedingen te gebruiken zijn. De pinout is als volgt

[Voor 48% gewijzigd door Uszka op 12-12-2022 16:52]

Alle reacties


  • CH4OS
  • Registratie: April 2002
  • Niet online

CH4OS

It's a kind of magic

Het moederbord is in een bepaalde formfactor gemaakt, de vraag is of de case die formfactor ondersteund.
In dit geval wordt het wel extra opletten, omdat jij ook hardware hebt aan de achterkant van het moederbord, dat bij een reguliere PC niet per se daar zit. De NVMe en het RAM geheugen zitten bij jou namelijk achterop, die door het gat in de case komen.

Wellicht gaat dat out of the box niet passen, misschien dat je dus de case dient aan te passen zodat het wel past zonder dat het moederbord / de onderdelen kortsluiting/contact maken met de case.

  • sapphire
  • Registratie: November 2002
  • Laatst online: 20:58

sapphire

Die-hard pruts0r

Ik zou het niet durven zeggen.

Google leverde mij dit op


Je zou goed moeten meten en/of een gokje wagen. Sowieso word het een verloopje voor je voeding zoeken als je een standaard ATX voeding wilt gebruiken.

Gabriël ITX


  • TERW_DAN
  • Registratie: Juni 2001
  • Niet online

TERW_DAN

Met een hamer past alles.

Een M.2 drive achterop het bord is niet heel spannend, dat heeft mijn ITXbordje ook. SO-DIMM zie je wat minder vaak, maar als die niet hoger is dan die M.2, dan gaat het waarschijnlijk gewoon passen. Wat formfactor betreft lijkt het op een ITX variant, dat gaat waarschijnlijk wel passen in een µATX of ATX-kast, maar niet in een mITX kast, omdat je bord wat langer is.

Voeding lijkt me een groter probleem, die is niet standaard 24 pins ATX.

Acties:
  • Beste antwoord
  • +1Henk 'm!

  • Uszka
  • Registratie: Maart 2018
  • Laatst online: 20:36
Het moederbord lijkt een standaard Mini-ITX mounting te gebruiken. De voeding is echter een groter probleem omdat MSI 12VO gebruikt. Geen idee of er adapters zijn van 24p ATX naar 12VO al is de standaard voor ATX12VO wel 10 pins. De pinout zou je met een multimeter aan je huidige voeding na kunnen meten.

Corsair heeft 12VO adapter kabels die met de meeste modulaire Corsair (en sommige Bitfenix, MSI en Thermaltake) voedingen te gebruiken zijn. De pinout is als volgt

[Voor 48% gewijzigd door Uszka op 12-12-2022 16:52]


  • milaexus
  • Registratie: Juni 2017
  • Laatst online: 16-01 10:49
Uszka schreef op maandag 12 december 2022 @ 16:47:
Het moederbord lijkt een standaard Mini-ITX mounting te gebruiken. De voeding is echter een groter probleem omdat MSI 12VO gebruikt. Geen idee of er adapters zijn van 24p ATX naar 12VO al is de standaard voor ATX12VO wel 10 pins. De pinout zou je met een multimeter aan je huidige voeding na kunnen meten.
Bedankt! Ik ga denk ik de case bestellen en dan mijn prebuilt uit elkaar halen en doormeten. Nu eerst even leren hoe dat moet :)
