DIY Zoneregeling vloerverwarming

[HammieDuDe]

Medetweakers, ik loop even stuk op mijn projectje, misschien kan ik d.m.v. jullie input er op een juiste manier mee verder gaan.

Een van de restpuntjes van mijn nieuwbouwwoning was een nog te realiseren zoneregeling voor de vloerverwarming, waarvoor ik destijds bij aanschaf van de verdelers meteen van het merk Henco de actuatoren heb laten meeleveren ( gelukkig, want ze zijn ondertussen bijna over de kop gegaan qua prijs ).

In mijn veronderstelling ( en daar gaat het fout ), heb ik een mix van NO en NC actuatoren gekocht om op deze manier het stroomverbruik van de zoneregeling tot het minimale te brengen. Alle motoren heb ik besteld op 24v.

Ik heb een mooie behuizing gekocht, relaiskaartjes van Denkovi, jackpluggen met inbouwdelen van onze oosterburen en ben ik tot deze behuizingen gekomen.

16 uitgangen via de relais, 1 ingang t.b.v. 24v adapter ( 2A ) en een ingang voor de data UTP. ( ik stuur aan via Loxone HTTP )

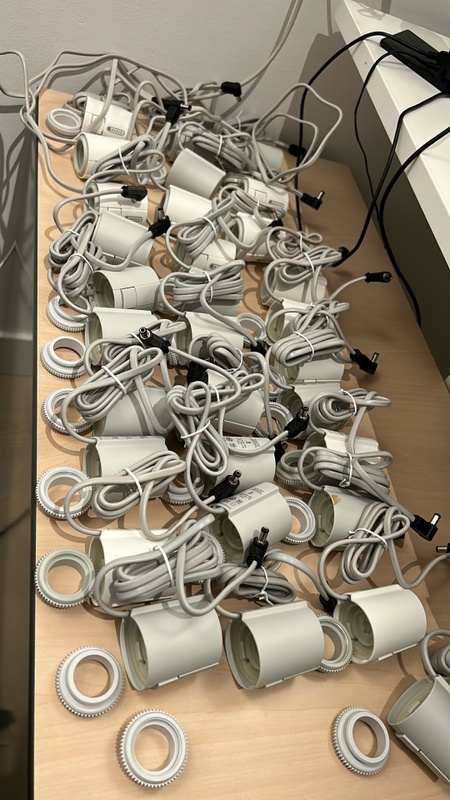

Actuatoren voorzien van jackpluggen, ik vond het wel sjiek staan: ( ja, i know, de connector had andersom moeten zitten, nu staat er spanning op de pen )



Alles nauwkeurig in mekaar gezet, getest met een multimeter en functioneert naar behoren, vervolgens actuatoren geplaatst en gaan testen op de verdeler...

Echter,.. er gebeurde weinig, en alle NO actuatoren blijven open na het inschakelen van de 24v netspanning.

Wat blijkt zijn alle NO actuatoren 230v modellen en uberhaupt niet leverbaar als 24v.

Oftewel, terug naar de tekentafel en mijn behuizing aanpassen zodat ik bij 1 van de modellen alle relais van 230v schakeling moet gaan voorzien en bij de andere behuizing ( vanwege NO en NC mix ) een mix tussen 230v en 24v schakelingen.

Nou vond ik dit soort jackpluggen ( 2,5x5,5mm ) een prima idee voor de 1VA 24v motoren, maar dit is natuurlijk not-done voor 230v.

Lang verhaal kort, wat voor connectoren zouden jullie in de behuizing plaatsen en/of gebruiken? Ik heb gekeken naar C13/C14 of PowerCON of C8 ( maar daar is geen contra-inbouwdeel voor ).

Zou wel betekenen dat mijn behuizing groter moet gaan worden, want dit past nog maar net, en eigenlijk zou ik hem zo compact willen houden. Ja, andere optie zou zijn, alles vast aansluiten, maar dat vind ik geen porum.

Jullie ideeën?

[tafkaw]

Hoeveel stroom gaat er overheen lopen? Alleen dan kan je zeggen wat voor connector passend is.

[HammieDuDe]

Specificaties geven aan 1VA voor beide modellen

[DukeBox]

Je zou ook met een c13 en c14 stekker kunnen werken. Als je geen ruimte hebt voor de c13 inbouw kan je het ook met een stukje snoer er aan doen.

[ Voor 25% gewijzigd door DukeBox op 08-12-2022 20:38 ]

[ydderf]

Waarom zou je alles niet direct op de relaiskaart aansluiten? Ik verwacht niet dat je het wekelijks gaat los halen?
De kabels invoeren met wartels (er vanuit gaande dat dat past met het huidige gatenpatroon van de stekkerverbinding)
Zit je alleen nog met de nul die je moet doorverbinden. Misschien dat er nog een klemmenstrookje hiervoor past? Bijv de Phoenix Contact PTFix is redelijk compact.
