Discobal werkt niet

[The Executer]

Sinterklaas is bij ons geweest, en heeft voor ons zoontje een elektro knutsel project achtergelaten. Dit is een discobal met enkele onderdelen die op elkaar geklikt moeten worden. Onderdelen worden middels drukknopen aangesloten op elkaar.



Links: discobal-motor met led-lampjes
Midden: de "stroombruggen", waarvan 1 schakelaar
Rechts: batterij-vak. Betreffen nieuwe batterijen welke per stuk ongeveer 1,57 volt leveren.


Wat is het probleem? De discobal werkt niet.... Hij is opgebouwd volgens tekening. Tot na de brug, aan de discobal-zijde, meet ik 4,75 volt. Tot zover goed. Echter weigert de bal te gaan draaien. Draai je het staafje met de hand dan drijf je de motor genoeg aan om de lampjes te laten branden.

Tussen punt linksboven (in het verlengde van de blauwe brug) en schakelaar meet ik ook nog 4,75 volt dus er lijkt wel spanning aan te komen op de discobal.

Maak ik sluiting tussen de schakelaar en het punt rechts/midden van de bal met de multimeter zag ik het rode ledje heel licht flitsen als ik de verbinding weer verbrak. Tussen die 2 punten met ik af en toe een kleine weerstand die iets minder word, en daarna oploopt tot deze oneindig word.

Kortom, de vraag is natuurlijk... Is er iets stuk,

[MsG]

Andere batterijen al geprobeerd?

[Accretion]

Je weet zeker dat die 'disco module' niet een kwartslag gedraaid moet worden, zodat de tekst rechtop leesbaar is?

Bouw hem eens exact na zoals die op de doos staat?



Ook de oriëntatie van de batterijhouder hetzelfde, of zitten er instructies bij?

[ Voor 62% gewijzigd door Accretion op 04-12-2022 10:24 ]

[heuveltje]

Accretion schreef op zondag 4 december 2022 @ 10:21:
Je weet zeker dat die 'disco module' niet een kwartslag gedraaid moet worden, zodat de tekst rechtop leesbaar is?

of 180 graden ?

[Bastiaan]

Op de verpakking staat alle tekst op de onderdelen in dezelfde leesrichting i.t.t. hoe je de opbouw gedaan hebt. Ik denk dat de contactpunten daar ook op afgestemd zijn, dus dat daar inderdaad de oorzaak zit.

[The Executer]

Accretion schreef op zondag 4 december 2022 @ 10:21:
Je weet zeker dat die 'disco module' niet een kwartslag gedraaid moet worden, zodat de tekst rechtop leesbaar is?

Bouw hem eens exact na zoals die op de doos staat?

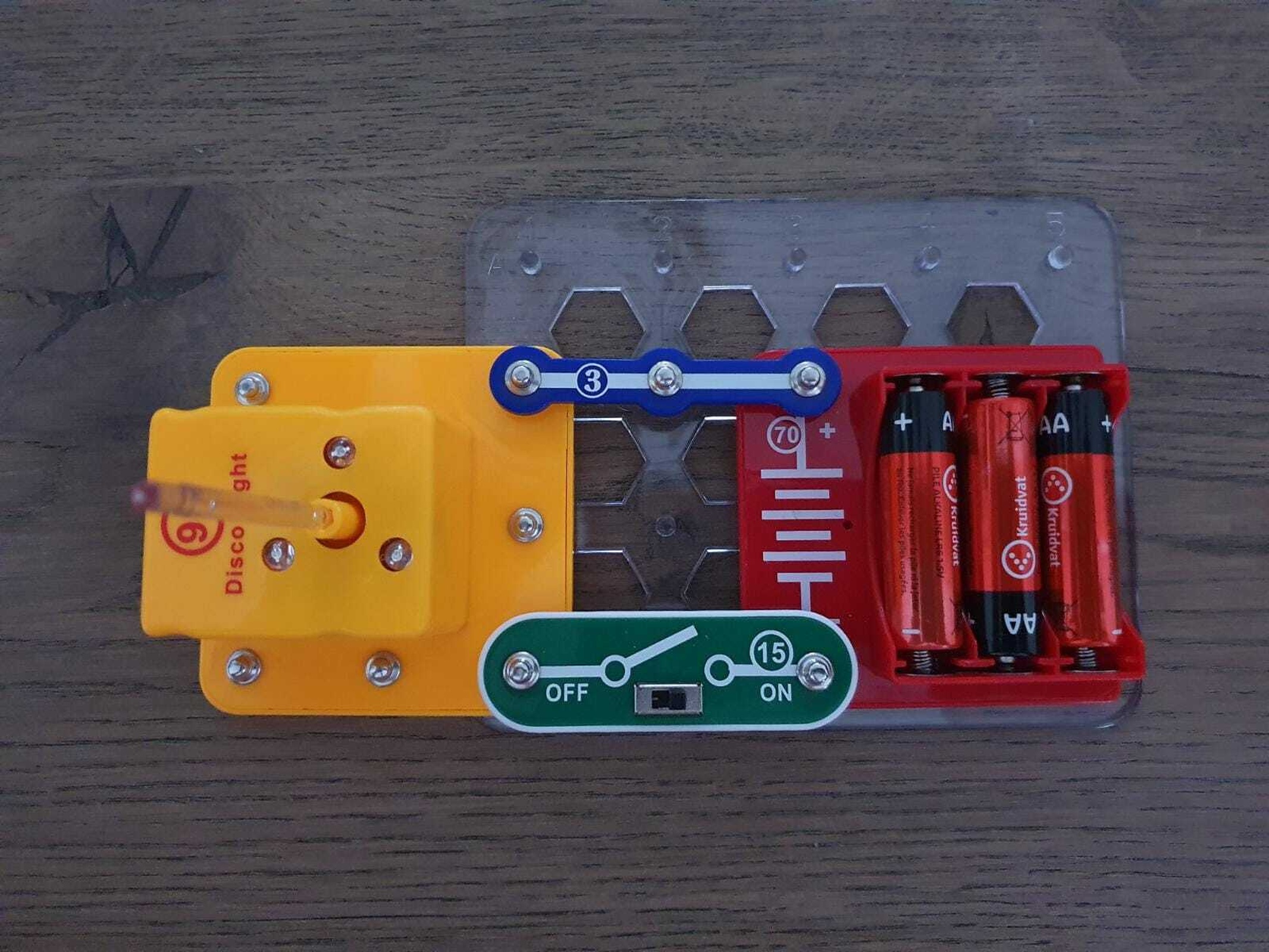

[Afbeelding]

Ook de oriëntatie van de batterijhouder hetzelfde, of zitten er instructies bij?

Oh wat slecht dit ... Ik heb de oriëntatie van de discobal over het hoofd gezien...

Ik wist dat ik brak was deze zondag, maar dit slaat wel alles.

Thanks, vooral namens ons zoontje! Hij is helemaal happy

[vanaalten]

Als het goed is zit er ook een handleiding bij die meer uitleg geeft over de functie van al die drukknoppen op de discobal. Ik gok, gezien al die knoppen, dat er veel meer mogelijkheden zijn dan wat je nu aan het werk hebt.

(zoon van m'n vriendin heeft een vergelijkbare elektro-ding, niet dezelfde maar wel uit dezelfde serie)

[Accretion]

The Executer schreef op zondag 4 december 2022 @ 10:34:
[...]


Oh wat slecht dit ... Ik heb de oriëntatie van de discobal over het hoofd gezien...

Ik wist dat ik brak was deze zondag, maar dit slaat wel alles.

Thanks, vooral namens ons zoontje! Hij is helemaal happy

Dan heeft ie meteen geleerd dat het bij elektronica uit maakt hoe je iets aansluit.
Ik vraag me nu wel af waar die andere connectiepunten dan voor zijn?

In theorie, als je de discobal (of batterij) nu nog eens 180 graden draait; zou de bal andersom moeten draaien, het omdraaien van de polen zou namelijk de motor andersom moeten laten draaien.

De LED's zouden dan uit moeten blijven; dat zijn diodes, met maar een stroomrichting.

[heuveltje]

Accretion schreef op zondag 4 december 2022 @ 10:21:
Je weet zeker dat die 'disco module' niet een kwartslag gedraaid moet worden, zodat de tekst rechtop leesbaar is?

Bouw hem eens exact na zoals die op de doos staat?

[Afbeelding]

Ook de oriëntatie van de batterijhouder hetzelfde, of zitten er instructies bij?

8 plus voor dat ?
Wel ironisch dat de enige technisch interesante onderdelen(de lampjes en motor) nu juist ingebouwd zijn zodat je daar nog niets aan kunt zien hoe dat werkt

[paularts]

heuveltje schreef op zondag 4 december 2022 @ 11:12:
[...]


8 plus voor dat ?
Wel ironisch dat de enige technisch interesante onderdelen(de lampjes en motor) nu juist ingebouwd zijn zodat je daar nog niets aan kunt zien hoe dat werkt

schijnbaar is 8 nog te jong, aangezien zelfs TS er moeite mee had

[Accretion]

heuveltje schreef op zondag 4 december 2022 @ 11:12:
[...]


8 plus voor dat ?
Wel ironisch dat de enige technisch interesante onderdelen(de lampjes en motor) nu juist ingebouwd zijn zodat je daar nog niets aan kunt zien hoe dat werkt

Ja, klopt.

Het idee met die drukverbindingen is wel leuk.
En, voor een eerste projectje wel leuk toch?

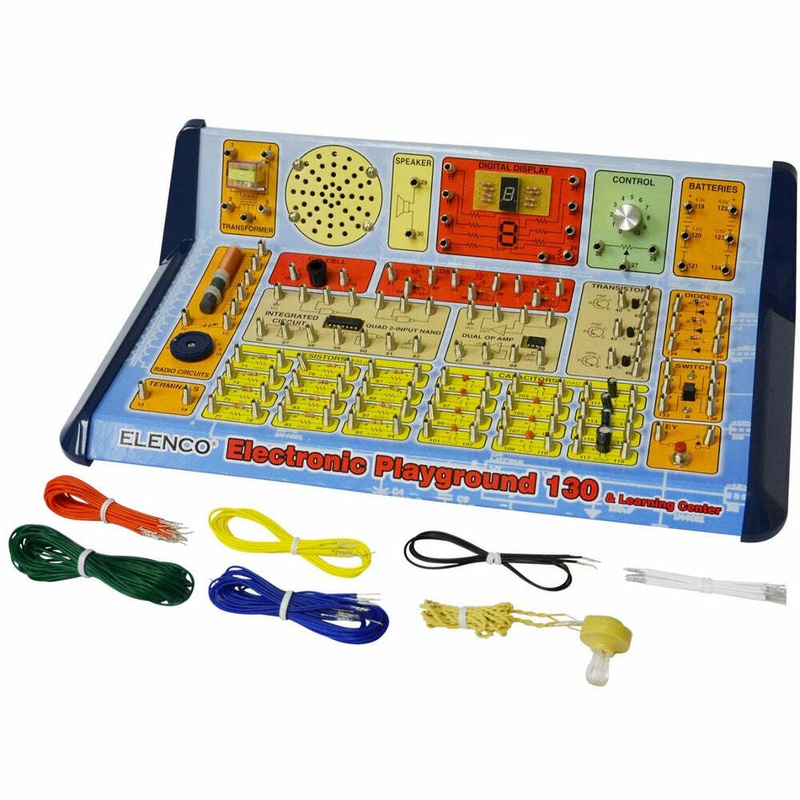

Op de middelbare hadden we zo'n unit:



Dat was echt genieten, maar waarschijnlijk ook een stukje duurder.

[ Voor 50% gewijzigd door Accretion op 04-12-2022 11:31 ]

[The Executer]

Accretion schreef op zondag 4 december 2022 @ 10:43:
[...]


Dan heeft ie meteen geleerd dat het bij elektronica uit maakt hoe je iets aansluit.
Ik vraag me nu wel af waar die andere connectiepunten dan voor zijn?

In theorie, als je de discobal (of batterij) nu nog eens 180 graden draait; zou de bal andersom moeten draaien, het omdraaien van de polen zou namelijk de motor andersom moeten laten draaien.

De LED's zouden dan uit moeten blijven; dat zijn diodes, met maar een stroomrichting.

Waar de andere connectiepunten voor zijn is niet duidelijk. De handleiding toont het globale plaatje hoe het ding in elkaar moet zitten (Als ongeveer op mijn foto zeg maar), verder totaal geen beschrijving welk punt wat is etc.

Ik heb hem ook nog even gedraaid, meerdere malen 90 graden, maar geen enkel ander punt zorgt er voor dat het spul gaat draaien, welke kant dan ook op (behalve dan natuurlijk het wisselen van de polariteit vanaf het batterij-station).

heuveltje schreef op zondag 4 december 2022 @ 11:12:
[...]


8 plus voor dat ?
Wel ironisch dat de enige technisch interesante onderdelen(de lampjes en motor) nu juist ingebouwd zijn zodat je daar nog niets aan kunt zien hoe dat werkt

Idd, best wel jammer. Ook het feit dat er totaal verder geen enkele beschrijving bij zit, viel mij wel een beetje tegen.

paularts schreef op zondag 4 december 2022 @ 11:21:
[...]


schijnbaar is 8 nog te jong, aangezien zelfs TS er moeite mee had

En bedankt hè ... Ik wist dat deze zou komen .
