Micro omvormers: APS DS3, DS3-L of een combinatie?

[mno]

Ik wil 2 sets van 3 zonnepanelen op verschillende delen van mijn dak leggen (klein verschil in schaduwwerking) en aansluiten via micro-omvormers van APS.

Ik kijk naar:
-3 panelen van ieder 440 WP en
-3 panelen van ieder 500 WP.
De zoninstraling voor mijn ligging is 88%.

Qua omvormers twijfel ik tussen de APS DS3 en DS3-L of een combinatie van beide. Voor zover ik zie heeft de DS3-L een iets lager uitgangsvermogen (730VA) dan de DS3 (880VA). Als ik naar mijn zoninstraling van 88% kijk, dan lijkt het mij dat ik voor 2x 500WP panelen de DS3 nodig heb (88% van 500WP+500WP = 880 VA) om aftopping te voorkomen.

1. Klopt mijn berekening?
2. Kan ik op een DS3 tegelijk 1 paneel van 440WP en 1 paneel van 500WP aansluiten? Het lijkt mij wel. In dat geval heb ik voor 6 panelen genoeg aan 3 micro-omvormers (en een stukje verlengkabel).
3. Kan ik de 1x DS3-L en 2x DS3 samen in een serie zetten? Of is het gewoon handiger om te kiezen voor 3x de DS3?

[Ronald]

mno schreef op zondag 27 november 2022 @ 11:18:
De zoninstraling voor mijn ligging is 88%.

88% van wat ;-) ?

1. Klopt mijn berekening?

Welke berekening?

2. Kan ik op een DS3 tegelijk 1 paneel van 440WP en 1 paneel van 500WP aansluiten? Het lijkt mij wel. In dat geval heb ik voor 6 panelen genoeg aan 3 micro-omvormers (en een stukje verlengkabel).

Ja

3. Kan ik de 1x DS3-L en 2x DS3 samen in een serie zetten? Of is het gewoon handiger om te kiezen voor 3x de DS3?

Ja, zolang je maar binnen 3,6kW per groep blijft.


Voor de 500W panelen wil je waarschijnlijk de DS3, de 440 kom je misschien weg met DS3-L. Simuleren is weten : sunny design kan niet met enkele panelen werken, maar wel met 10, en dan deel je na afloop door 10

[Brokencore]

Toen ik begin dit jaar mijn PV installatie installeerde zat er verschil tussen de DS3 en DS3-L wat betreft spanningsbereik en MPPT bereik. Nu bekeek ik nog eens de datasheet en zie het onderstaande:

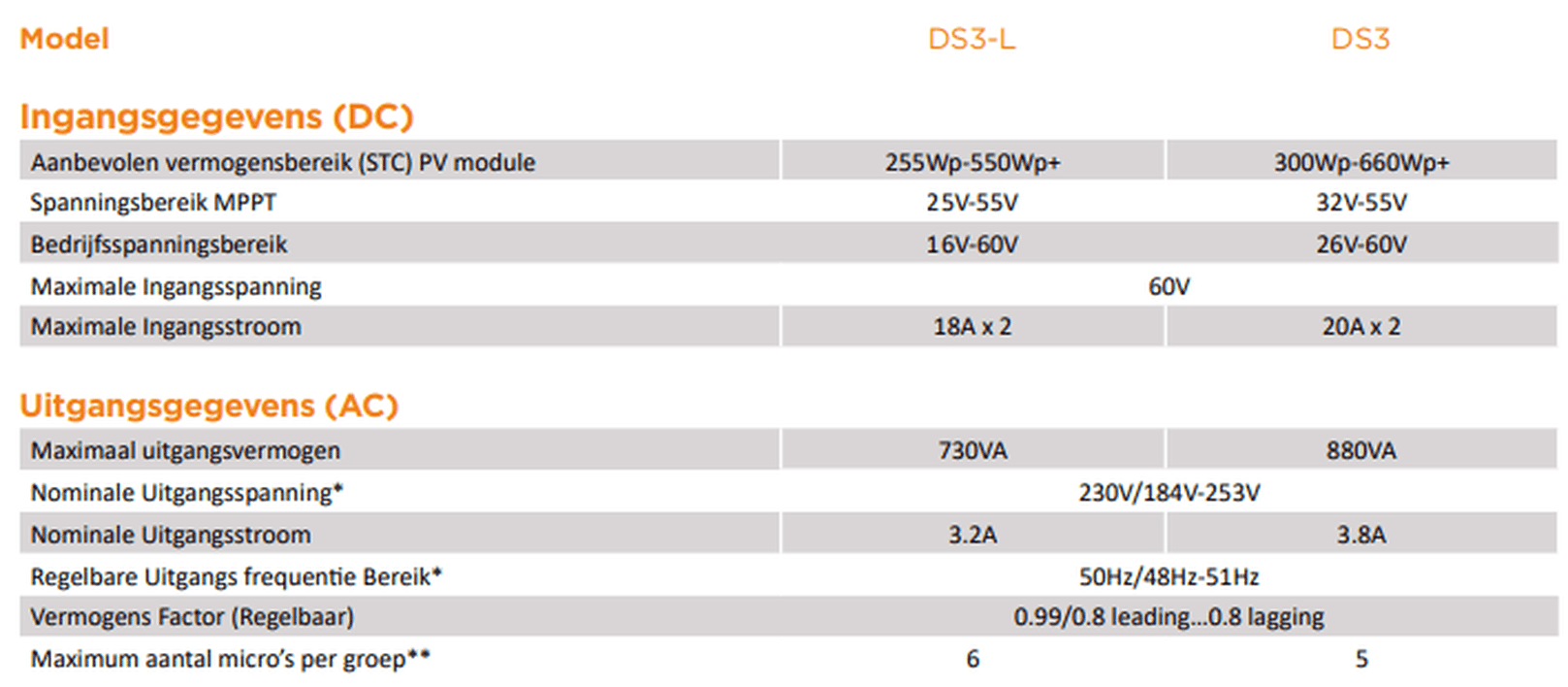

Oude? versie:

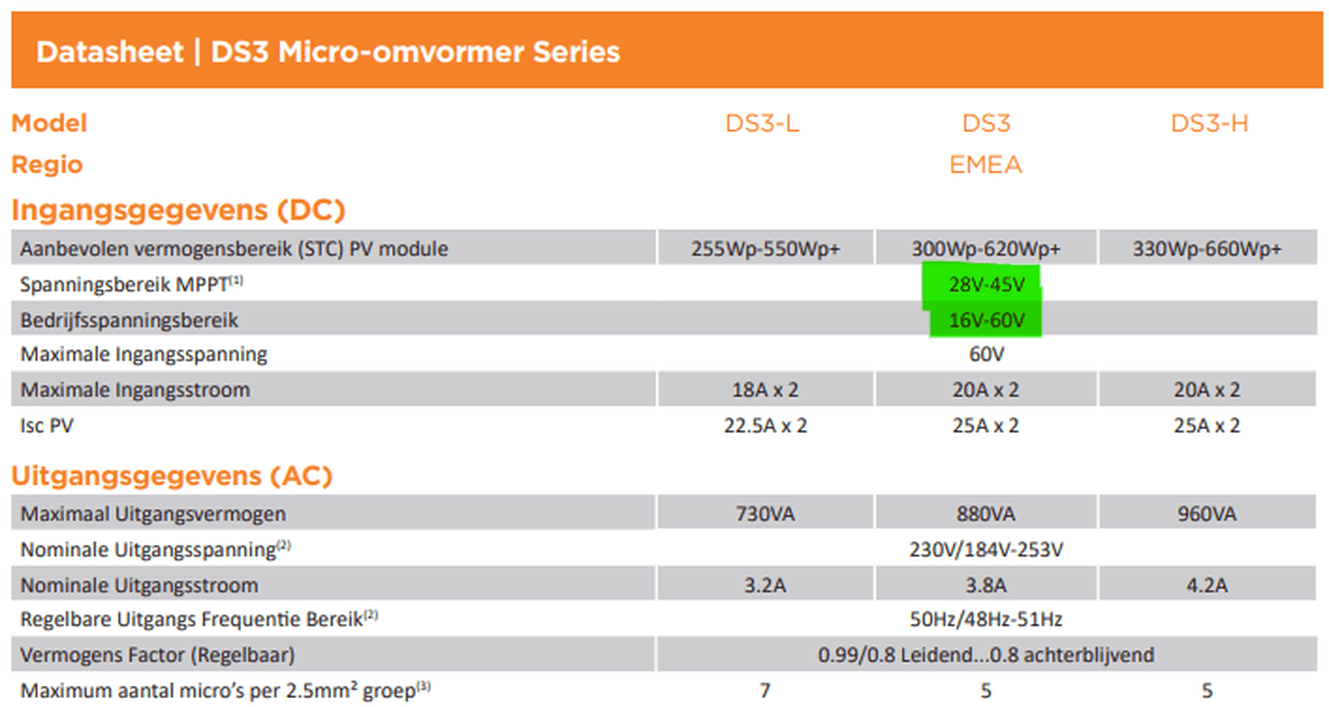

Huidige versie:

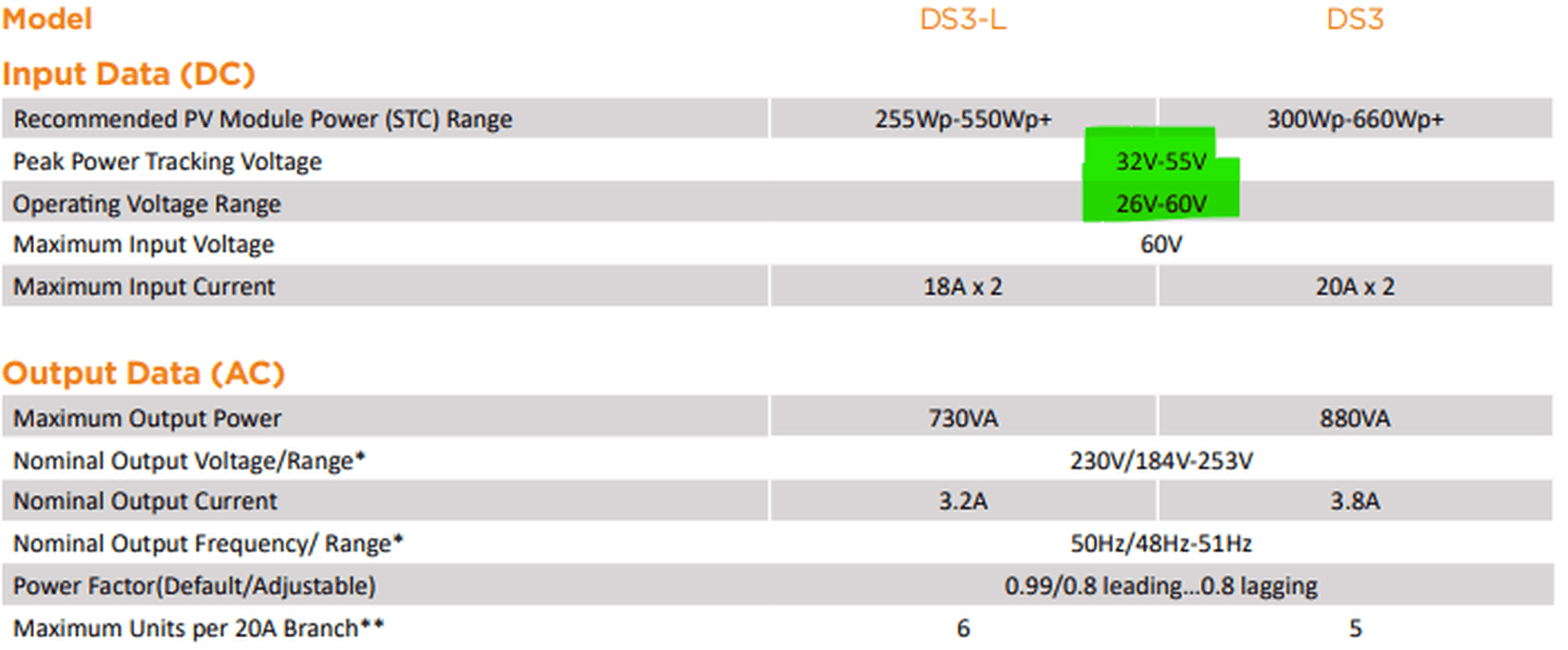

Ook te vinden op internet (USA model?):


Voorheen was het nuttig om voor kleinere panelen de DS3-L te pakken i.v.m. het lagere MPPT bereik, maar als ik de laatste info zie maakt dat dus niet meer uit. Dan zou er al snel voor de DS3 gekozen kunnen worden gezien de minimale meerprijs?

Het is dan tevens de vraag of de bestaande DS3 modellen nu ook een ander bereik hebben gekregen (firmware update) of dat dit vanaf een bepaald serienummer geldt. @Ronald jij enig idee?

[Ronald]

@Brokencore die vraag zou je bij APS moeten leggen

[mno]

Volgens mij heb ik inderdaad hetzelfde gezien. Verschillende datasheets met verschillende getallen. Ik heb geprobeerd APS te bellen maar als particulier staan ze je niet te woord.

[JvS]

Ik begrijp niet echt iets van die 88%. Bedoel je dat je met jouw ligging met 1000Wp 880kWh op gaat brengen in een jaar ofzo?

Dat heeft niets te maken met 88% van 1000Watt = 880watt van een omvormer in elk geval.

@Brokencore volgens mij is dit met een FW update gedaan. Mijn opbrengst begon in elk geval vroeger met een sprongetje van 0 naar 10 watt per paneel en sinds de zomer starten ze met 1-2watt als eerte datapunt. Zie ook JvS in "Dakopbouw plat dat vol leggen met zonnepanelen"

[ Voor 47% gewijzigd door JvS op 10-12-2022 20:20 ]

[digifun]

mno schreef op zaterdag 10 december 2022 @ 14:44:
Volgens mij heb ik inderdaad hetzelfde gezien. Verschillende datasheets met verschillende getallen. Ik heb geprobeerd APS te bellen maar als particulier staan ze je niet te woord.

In de praktijk maken die getallen ook niet zoveel verschil. het gaat echt maar om weinig watt/opbrengst. Zelf de ds3 omdat de -l niet leverbaar was maar dat is een prima omvormer. Heb ook nog de yc600 en vergeleken daarmee is de ds3 aanmerkelijk beter.

[mno]

JvS schreef op zaterdag 10 december 2022 @ 20:15:
Ik begrijp niet echt iets van die 88%. Bedoel je dat je met jouw ligging met 1000Wp 880kWh op gaat brengen in een jaar ofzo?

Die 88% is het percentage zoninstraling afkomstig uit een eerdere offerte voor zonnepanelen die ik heb gekregen. Ik vermoed dat dit getal gebaseerd is op de ligging van mijn dak (Zuid-Oost) en de helling van het dak. Zoiets als in deze tabel: https://www.innodura.nl/d...zonnepanelen_innodura.png

Ik ging er vanuit dat die 88% dan ook gebruikt kan worden om te bepalen wat een zonnepaneel van bijvoorbeeld 500WP voor mij maximaal zou kunnen opleveren (88% van 500WP, los van verlies in de omvormer). Misschien is dat een verkeerde aanname.

[Ronald]

@mno okay 88% is een onzin eenheid.

880kWh/kWp is geen onzin eenheid

Maar die eenheid heeft weer niets te maken met het in de praktijk gerealiseerde piek vermogen van de panelen. En dat was uiteindelijk je vraag

Jongleren met eenheden wordt het én voor ons én voor jouw niet duidelijker op.


Gerealiseerd piek vermogen bepaal je met PV simulatie software.
Op basis van handen vol simulaties heb ik je in mijn eerste reactie al een goede hint gegeven 👍

[ Voor 11% gewijzigd door Ronald op 10-12-2022 21:21 ]

[JvS]

Meta: Sowieso haalt iedereen kWh en kW al door elkaar. In NL is dat met zonnepanelen nog een stapje erger omdat een set van 1 kWp in een optimale situatie exact een factor 1000 aan kWh oplevert in een jaar. Zonnepanelen in Nederland zijn het summum van eenhedenverwarring.
