Rotatone Telefoon - onbekend model - bel werkt niet

[Power Neet]

Ik kan een hoop vinden over diversen soorten telefoons en hun aansluitingen etc.
Deze telefoon die ik hier heb was vroeger in een tuin gemonteerd langs de ramen om de X aantal meters.
Diversen dezelfde telefoons zijn tijdens een sloop weggehaald, alleen hier komt er weer bij mij een van zolder af.

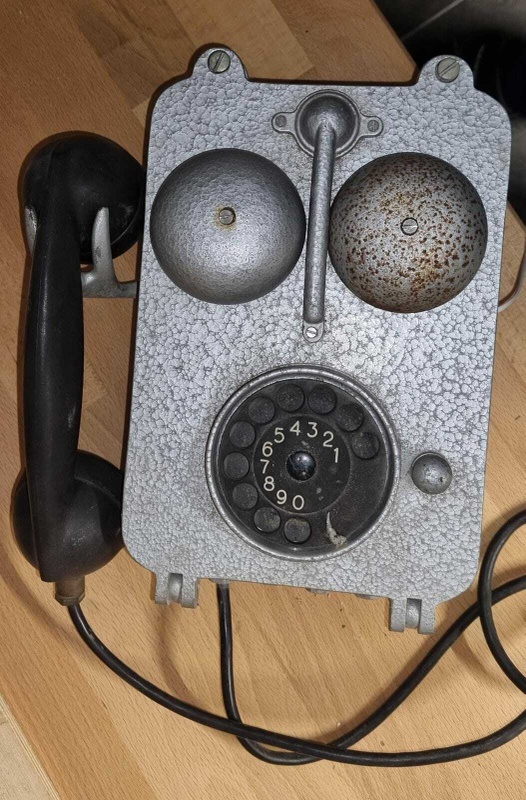

Model Ericsson waterdicht 1957.

De telefoon doet het nog als ik poort 10 + 11 aansluit. Echter de bel doet het niet.
Als ik 9 kortsluit met 10 werkt de bel ook niet. Dat is wat ik in heel veel schema's ziet en ook in mij andere bakelieten telefoon die ik heb.

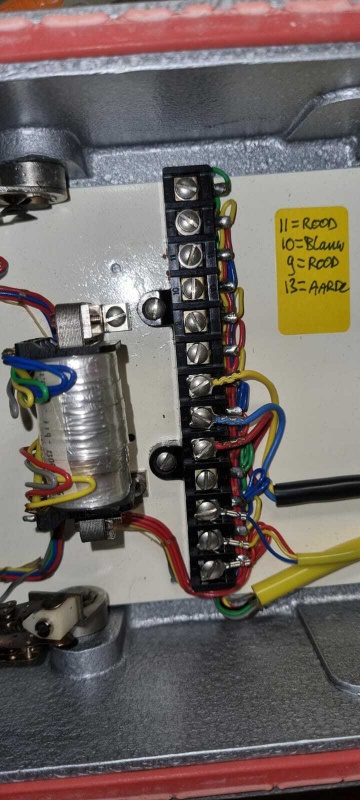

De originele los geknipte kabel zit nog een sticker met kleuren en aansluitingen in.

Kan iemand mij er mee helpen ?

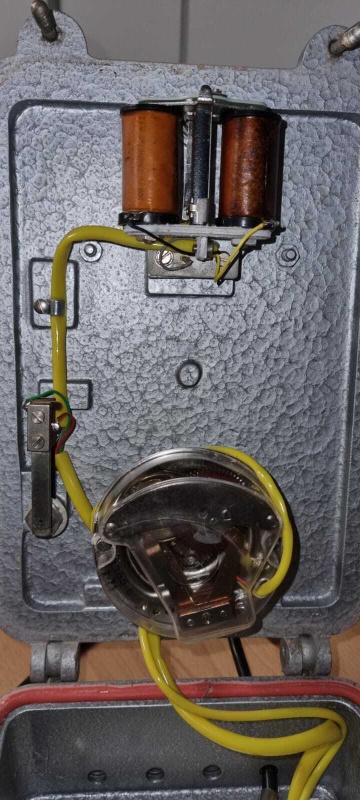

Inmiddels foto gevonden via Google van een andere telefoon de binnenkant...

[ Voor 24% gewijzigd door Power Neet op 26-11-2022 21:06 ]

[SA007]

In principe zou de bel moeten werken met 9 met 10(of was het 11) aansluit.
Heb jaren geleden zo'n telefoon aangesloten gehad (ook buiten).

Wellicht is een goede vraag waar je belsignaal vandaan komt, telefoons met een extra aansluiting voor een bel hebben veel meer vermogen nodig om te rinkelen, niet veel apparatuur kan dat ook echt leveren.

[Power Neet]

Het apparaat van aliexpress werkt goed, mijn andere bakelieten doen het goed, qua stroom aanleveren.
Ik heb inmiddels een andere foto gevonden op internet en dat wijkt iets af qua instelling. Iets van een schakelaar links onder. draaiknop ofzo.
Ik kijk morgen weer even.

[Candymirror]

Doet het haakcontact het wel goed? Ik ken het schema van deze niet, maar 'onhook' moet de stroomkring via de condensator over de bel lopen.

[Power Neet]

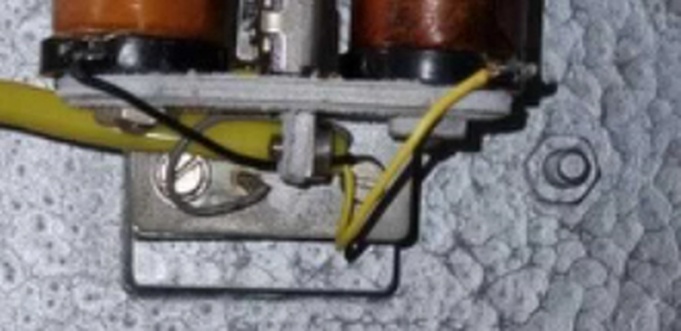

Tja, heb net even gekeken, alle schakelaars lijken het goed te doen. Tijdens het bellen komt er geen spanning op de "bel" trafo's te staan (gelijk of wissel spanning).


Maar ja, hoe het werkt is vreemd, ik ben niet echt hier in thuis.





Wat deze schakelaars ook precies doen is mij vreemd. Een knop aan de zijkant die lijkt te zijn afgesloten en een drukknop aan de voorkant, want op iets van een mute knop lijkt.

[Techneut]

SA007 schreef op zaterdag 26 november 2022 @ 21:36:
In principe zou de bel moeten werken met 9 met 10(of was het 11) aansluit.
Heb jaren geleden zo'n telefoon aangesloten gehad (ook buiten).

Wellicht is een goede vraag waar je belsignaal vandaan komt, telefoons met een extra aansluiting voor een bel hebben veel meer vermogen nodig om te rinkelen, niet veel apparatuur kan dat ook echt leveren.

Dat is zondermeer waar, maar dit is (en was destijds altijd) voldoende aanwezig vanuit de telefooncentrale (aansluitfactor voor twee toestellen en een extra bel). Jarenlang in het nog enkel analoge tijdperk verstrekte de PTT als "alleenheerser" in de jaren '60 t/m '80 het overbekende model T65 met een 4-polige stekker/wandcontactdoos. De eigenlijke lijn of a en b, een aarde en de EB (extra bel). De aarde was bestemd als overneemcontact in bedrijfstelefoon centrales, en de EB aansluiting zat met een lusje doorverbonden met klem b, de extra bel kwam in plaats van dat lusje.
Een dergelijk lusje moet ook in de oudere voorlopers van de T65 hebben gezeten en moest dus wel zijn aangebracht als er niet een extra bel tussen zat.
Bij modernere apparatuur kan de extra bel gewoon parallel worden geschakeld en kan met een tweepolige wandcontactdoos worden volstaan. Dat voldoende vermogen is normaliter gewoon aanwezig, alleen acht ik het mogelijk dat je het net niet redt met een ouderwetse bel. Die waren destijds nogal vrij fors.

[Power Neet]

Nou, bij deze om je een idee te geven. Dit is de zwarte telefoon, die perfect werkt.

YouTube: 20221126 163840

De handleiding van de zwarte bakelieten telefoon:



Tja, maar ja, in de gietijzeren telefoon, die lijkt niet te werken.
De vraag is denk ik ook of de condensator het nog doet. Er gebeurd weinig bij de bel qua stroom.....

[Power Neet]

Oh, en ter informatie, de strop zit er al tussen.

[Power Neet]

https://a.aliexpress.com/_EHonTSd

[Candymirror]

Die op de voorzijde zou de aarde toest moeten zijn. Die is bedoeld om achter een huis of bedrijstelefooncentrale te kunnen opschakelen of in de wacht te zetten.
De condensator zou verdachte kunnen zijn of zoals ik eerder melde het haakcontact. De telefoon is, zo te zien aan de opdruk (ptt) van de condensator voor de nl markt gemaakt.
Je zou de condensator kunnen doormeten. Hij zou geen sluiting mogen geven, je kan dus niet over a en b de spoel meten. De condensator zit daar voornamelijk om uitsluitend de wisselspanning voor de bel door te laten. Je zou bij bellen wisselspanning over de bel moeten kunnen meten. Of die dan voldoende is, is een tweede. Die zou te laag kunnen worden bij een te hoge aansluitfactor.
