Wie herkent dit radiator onderblok?

[derooij]

Hallo klussers,

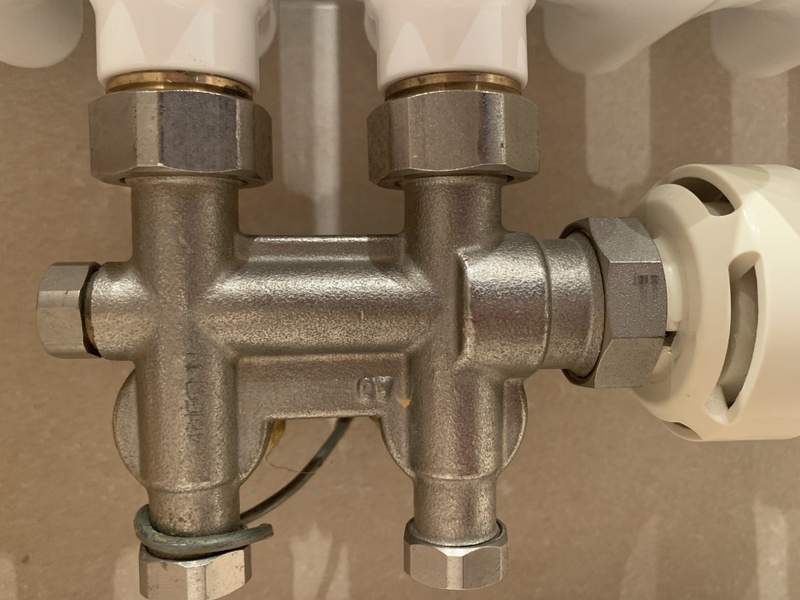

Wie herkent dit onderblok? Ik wil graag weten welk merk en type dit is, om zeker te weten hoe de flow is en hoe de instellingen ervan werken.

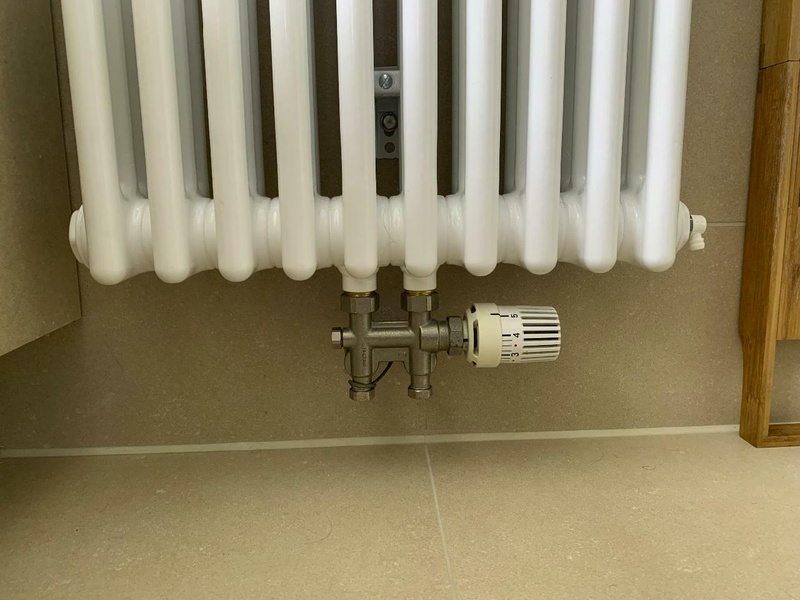

Het gaat om de badkamer radiator. Wat ik weet: het is een tweepijps onderblok met een thermostaat erin. Haakse aansluiting aan de achterkant, rechts de aanvoer (met thermostaatknop) en links de retour.

Aan de onderkant zitten onder de dopjes inbus schroeven, die zijn voor het aan- en afsluiten van de leidingen zodat je de radiator kan demonteren zonder dat het systeem leegloopt.

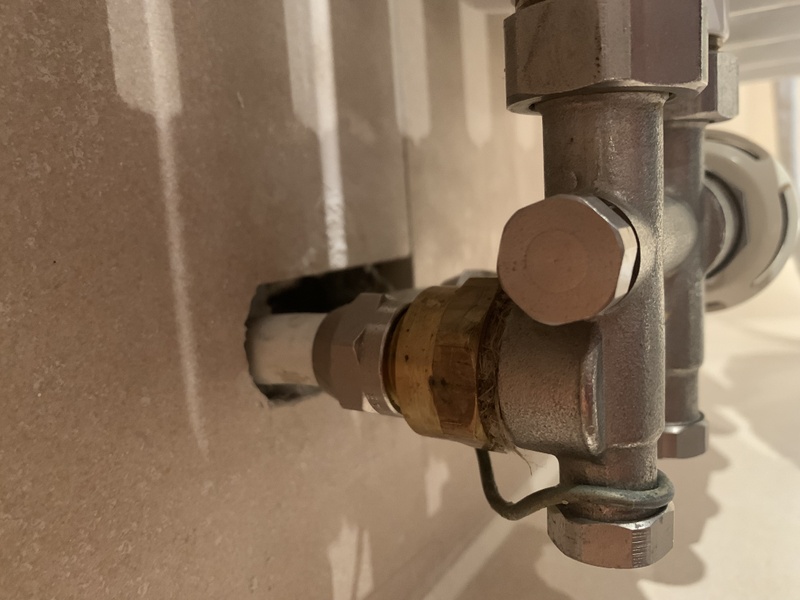

Achter het dopje links zit ook een inbus maar ik weet niet waar die voor is. Mogelijk een ingebouwde bypass? Dat is de achtergrond van mijn vraag, ik wil weten waar die voor is en hoe die ingesteld moet worden.

Als iemand het weet heel fijn, bij voorbaat dank!

[Dragonfly83]

Mogelijk is dit voor het omwisselen van de thermostaat-knop, dus zowel links als rechtszijdig te plaatsen op het onderblok.

[BennieWolters]

Heb geen merk en type, maar wel iemand met dezelfde.

Ik link schaamteloos naar een ander forum en een topic uit 2015:
https://www.klusidee.nl/F...radiator-niet-warm.93766/

[DukeBox]

Ik heb dat blok wel eens gezien maar volgens mij wordt dat bij de radiator meegeleverd.

[Toerq]

zou het kunnen zijn dat de onderste 2 iets te maken heeft met afstelling en de linkse en rechtse (met thermostaatkraan) om het spul af te sluiten. of omdat die aan de retourkant zit om de flow mee af te stellen.

Of de linkse kan je eruit draaien om de radiateur mee leeg te laten lopen als de onderste 2 ingedraait zijn. of om te ontluchten mischien.

anders demonteren en er in blazen kijken wat wat doet.

Dragonfly83 schreef op vrijdag 25 november 2022 @ 21:39:
Mogelijk is dit voor het omwisselen van de thermostaat-knop, dus zowel links als rechtszijdig te plaatsen op het onderblok.

Dat past toch nooit, kijk es wat een verschil in aansluiting

[ Voor 72% gewijzigd door Toerq op 26-11-2022 00:13 ]

[herofruit]

Is de inbus niet gewoon voor het voetventiel?

[derooij]

BennieWolters schreef op vrijdag 25 november 2022 @ 21:42:
Heb geen merk en type, maar wel iemand met dezelfde.

Ik link schaamteloos naar een ander forum en een topic uit 2015:
https://www.klusidee.nl/F...radiator-niet-warm.93766/

Inderdaad dit is exact dezelfde. Deze zat al in de woning en kan best zijn dat die geleverd zijn bij de oorspronkelijke radiator.

De onderste twee zijn sowieso voor het afsluiten daar ben ik zeker van. Dan zou de linker het inderdaad een voetventiel kunnen zijn. Om te knijpen is dat toch? Beetje onnodig lijkt me omdat de thermostaatkraan al een Heimeier stelknop heeft, maar wel de meest logische optie. Dank voor het meedenken!

[Toerq]

asjeblieft, na lang speurwerk gevonden. is dus een bypass ventiel om retourwater te mengen met aanvoer https://vasco.eu/nl-be/eenpijpssysteem-0 of hier op pagina 3 https://static.rorix.nl/document/product/galvano/182685.pdf betreft jaren 70 -80 dat die gebruikt werd.

[ Voor 22% gewijzigd door Toerq op 26-11-2022 01:10 ]

[paasei]

Het is een onderblok dat geschikt is voor één- en twee pijps systemen.De schroef links bepaalt hoeveel water er naar de radiator gaat bij een 1 pijpssysteem.Afblijven als je een 2pijpssysteem hebt.

[BennieWolters]

Toerq schreef op zaterdag 26 november 2022 @ 01:00:
asjeblieft, na lang speurwerk gevonden. is dus een bypass ventiel om retourwater te mengen met aanvoer https://vasco.eu/nl-be/eenpijpssysteem-0 of hier op pagina 3 https://static.rorix.nl/document/product/galvano/182685.pdf betreft jaren 70 -80 dat die gebruikt werd.

Prima speurwerk! Via google lens kwam ik niet veel verder dan dat klusidee topic.

[derooij]

Toerq schreef op zaterdag 26 november 2022 @ 01:00:
asjeblieft, na lang speurwerk gevonden. is dus een bypass ventiel om retourwater te mengen met aanvoer https://vasco.eu/nl-be/eenpijpssysteem-0 of hier op pagina 3 https://static.rorix.nl/document/product/galvano/182685.pdf betreft jaren 70 -80 dat die gebruikt werd.

Heel veel dank @Toerq en knap gevonden!

Het is dus een bypass en die moet dicht staan. Geen wonder dat de radiator niet goed warm werd. Ik dacht dat het een voetventiel was en die moet open staan.

Problem solved
