Mini-projector defecte voeding

[Fire69]

Hey,

Ik gebruik al een paar jaar een Chinese mini-projector, maar die heeft het nu plots begeven. Hij doet helemaal niks meer.

Ik veronderstel dat de voeding het probleem zal zijn.
Iemand een idee of ik hierop iets kan uitmeten?

Na wat googlen jammer genoeg geen vervanger gevonden.

Er zou een zekering moeten opzitten, maar die vind ik zo direct niet.





[edit]

Is de zekering het bruine blokje linksboven?

[teacher]

Kijk eens naar de pootjes van chipje q2. Reflowen?

En anders zoek je iets wat los van elkaar 12v en 20v gelijkspanning geeft.

[ Voor 44% gewijzigd door teacher op 05-11-2022 17:28 ]

[Toerq]

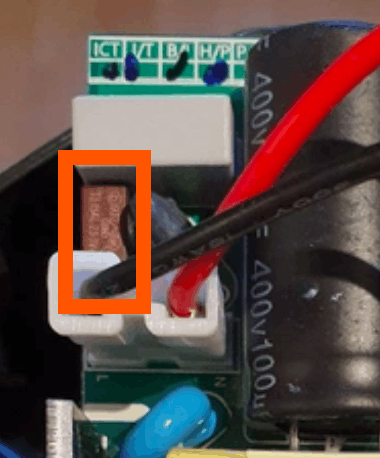

Is de zekering het bruine blokje linksboven?

staat op traag 3.15A dus zekering, ff doormeten die handel

[Fire69]

Heel beperkte electronica kennis hier, dus ik doe mijn best met jullie suggesties

teacher schreef op zaterdag 5 november 2022 @ 17:27:
Kijk eens naar de pootjes van chipje q2. Reflowen?

En anders zoek je iets wat los van elkaar 12v en 20v gelijkspanning geeft.

Niet goed denk je?
De pootjes lijken allemaal goed verbonden.
Zou het niet vreemd zijn moest hier plots een probleem mee zijn?

Toerq schreef op zaterdag 5 november 2022 @ 17:34:
[...]

staat op traag 3.15A dus zekering, ff doormeten die handel

Die lijkt OK te zijn. Multimeter gaat van OL naar 0 dus niet onderbroken?

[SMSfreakie]

kan je de 12V meten? en kan je de 19V meten?

[teacher]

Fire69 schreef op zaterdag 5 november 2022 @ 18:08:
Heel beperkte electronica kennis hier, dus ik doe mijn best met jullie suggesties


[...]

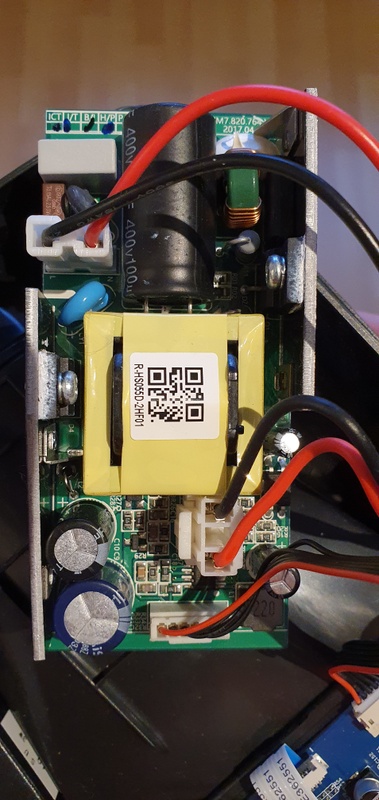

[Afbeelding]

Niet goed denk je?
De pootjes lijken allemaal goed verbonden.
Zou het niet vreemd zijn moest hier plots een probleem mee zijn?


[...]


Die lijkt OK te zijn. Multimeter gaat van OL naar 0 dus niet onderbroken?

Ik denk dat ik rechts haarscheurtjes zie... even checken.

[dragonhaertt]

Fire69 schreef op zaterdag 5 november 2022 @ 18:08:
Heel beperkte electronica kennis hier, dus ik doe mijn best met jullie suggesties


[...]


[Afbeelding]

Niet goed denk je?
De pootjes lijken allemaal goed verbonden.
Zou het niet vreemd zijn moest hier plots een probleem mee zijn?


[...]


Die lijkt OK te zijn. Multimeter gaat van OL naar 0 dus niet onderbroken?

Ziet er niet heel slecht uit, maar de tin is niet heel netjes volledig gesmolten geweest. Een keertje aanstippen met een soldeerbout zou wel handig kunnen zijn.

Verder ziet de print en het ontwerp er best netjes uit zo op het eerste gezicht. Geen overduidelijke fout aan te wijzen, dus dan zal je echt moeten meten om het probleem te vinden.
Het kan natuurlijk ook nog dat het probleem ergens buiten deze print is.

Als het probleem in de print zit zou ik beginnen met de condensatoren en halfgeleiders eens goed bekijken/doormeten. (Voor zover dat kan, in-circuit)

Het zou ook nog iets sufs kunnen zijn als een losse connector/los draadje in de connector.

[ Voor 3% gewijzigd door dragonhaertt op 05-11-2022 19:02 ]

[luukske]

Ik zie geen haarscheurtjes. De pootjes van de component zitten netjes in de tin, dit zijn nette solderingen. Ik zou die zelfs niet hersolderen. Het probleem zit zeer zeker ergens anders.
Zoals @dragonhaertt zegt, doormeten brengt hopelijk wat meer duidelijkheid.

[Fire69]

SMSfreakie schreef op zaterdag 5 november 2022 @ 18:23:
kan je de 12V meten? en kan je de 19V meten?

Ik denk dat die 2 enkel te meten zijn als de projector aangaat?

De 19v is waarschijnlijk voor de LED, als ik daar meet zit er geen stroom op. De 12v weet ik niet direct waar ik moet meten.

teacher schreef op zaterdag 5 november 2022 @ 18:58:
[...]

Ik denk dat ik rechts haarscheurtjes zie... even checken.

dragonhaertt schreef op zaterdag 5 november 2022 @ 19:01:
[...]


Ziet er niet heel slecht uit, maar de tin is niet heel netjes volledig gesmolten geweest. Een keertje aanstippen met een soldeerbout zou wel handig kunnen zijn.

Verder ziet de print en het ontwerp er best netjes uit zo op het eerste gezicht. Geen overduidelijke fout aan te wijzen, dus dan zal je echt moeten meten om het probleem te vinden.
Het kan natuurlijk ook nog dat het probleem ergens buiten deze print is.

Als het probleem in de print zit zou ik beginnen met de condensatoren en halfgeleiders eens goed bekijken/doormeten. (Voor zover dat kan, in-circuit)

Het zou ook nog iets sufs kunnen zijn als een losse connector/los draadje in de connector.

luukske schreef op zaterdag 5 november 2022 @ 19:26:
Ik zie geen haarscheurtjes. De pootjes van de component zitten netjes in de tin, dit zijn nette solderingen. Ik zou die zelfs niet hersolderen. Het probleem zit zeer zeker ergens anders.
Zoals @dragonhaertt zegt, doormeten brengt hopelijk wat meer duidelijkheid.

Mijn soldeerkennis gaat niet verder dan 2 draadjes (slecht) aan elkaar zetten

Ik heb een poging gedaan, maar mijn soldeerbout is ook Chinees dus dat gaat niet schitterend, ik blijf er dan ook liever af

Eventueel andere dingen die ik nog kan doormeten?

[dragonhaertt]

Fire69 schreef op zaterdag 5 november 2022 @ 19:42:
[...]


Ik denk dat die 2 enkel te meten zijn als de projector aangaat?

De 19v is waarschijnlijk voor de LED, als ik daar meet zit er geen stroom op. De 12v weet ik niet direct waar ik moet meten.
[...]


[...]


[...]


Mijn soldeerkennis gaat niet verder dan 2 draadjes (slecht) aan elkaar zetten

Ik heb een poging gedaan, maar mijn soldeerbout is ook Chinees dus dat gaat niet schitterend, ik blijf er dan ook liever af

Eventueel andere dingen die ik nog kan doormeten?

Doormeten moet je altijd van groot naar klein doen, Alain eerst kijken waar het probleem zit.
Begin bij de ingaande voedingslijnen, en de uitgaande voeding. Als daartussen iets geks gebeurd weet je dat het probleem daartussen (op deze print) zit.

Misschien kan je je locatie posten, en een behulpzame tweaker met wat meer ervaring vinden?

[sypie]

Dit is je zekering. Daar moet je aan beide kanten dezelfde spanning meten. Wanneer je de multimeter op de doorpiepstand zet moet die gaan piepen... (wel even de stekker uit het stopcontact halen alsjeblieft).

Hoe is het dakje van die dikke zwarte condensator er aan toe?

[Fire69]

dragonhaertt schreef op zaterdag 5 november 2022 @ 20:04:
[...]

Doormeten moet je altijd van groot naar klein doen, Alain eerst kijken waar het probleem zit.
Begin bij de ingaande voedingslijnen, en de uitgaande voeding. Als daartussen iets geks gebeurd weet je dat het probleem daartussen (op deze print) zit.

Misschien kan je je locatie posten, en een behulpzame tweaker met wat meer ervaring vinden?

Linksboven (onder de zekering) komt de stroom binnen, daar zit 230v op. Wat ik daarna moet meten weet ik zo niet

Als er een behulpzame Belg in Oost-Vlaanderen zit, wil ik wel even langskomen

sypie schreef op zaterdag 5 november 2022 @ 20:32:
Dit is je zekering. Daar moet je aan beide kanten dezelfde spanning meten. Wanneer je de multimeter op de doorpiepstand zet moet die gaan piepen... (wel even de stekker uit het stopcontact halen alsjeblieft).

Hoe is het dakje van die dikke zwarte condensator er aan toe?
[Afbeelding]

Mijn meter piept niet, heel vervelend. Hij gaat wel van OL naar 0, dus de zekering zou ok moeten zijn.

De condensator is niet opgeblazen dus die lijkt ook in orde.
