Beste specialisten.
Op dit moment overweeg ik om op een goedkope en nette manier extra elektriciteit op te wekken middels een 4 tal 500W panelen. Ik heb recentelijk verbouwd en de achterzijde van het huis komt in aanmerking om deze 4 grote panelen te leggen. Ik wil ze iets op weinig afschot leggen maar als het even kan uit het zicht. Het dak bestaat uit 3 delen. 1 deel valt af dat is van het schuurtje. De andere 2 delen zijn 1 dak van de keuken en het lagere dak is van de garage. De daken liggen pal op het zuiden (174 graden).

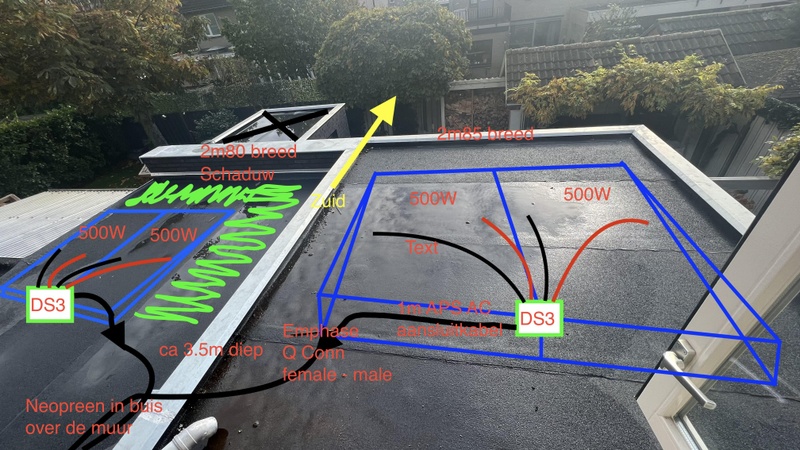

Om bij het begin te beginnen een duidelijke foto van de situatie met daarin een schets van mijn idee.
:strip_exif()/f/image/B9M842ahprRYzYbh25ZnREOV.jpg?f=fotoalbum_large)
Ik heb het volgende al gevonden (Elektrototaalmarkt):
De APS 1m lange AC kabel haalt het natuurlijk niet tot aan de meterkast. Er zijn 4 en 5m lange APS AC kabels te krijgen maar deze zijn niet op voorraad. Ik dacht dat wanneer ik een female emphase q-connector aan de 1m lange APS ac aansluitkabel (snoer) monteer dan kan ik vanaf daar weer verder met een male emfase q-connector aangesloten met een neopreensnoer 3 x 4mm2. Is dit verstandig? Wat is slim female aan de zonnepaneelzijde of male zonnepaneelzijde? De neopreenkabel op het garagedak gaat een traject afleggen zodat er geen kabel los op het dak ligt. (waarschijnlijk achterlangs ipv een rechte oversteek zoals nu getekend in het plaatje). De 2 neopreenkabels kunnen dan via een bestaande dakdoorvoer weer naar binnen en tot in de meterkast. Daar monteer ik een doos boven een nieuwe groep (andere fase dan waar nu al de solaredge omvormer zit). In de Doos gebruik ik WAGO klemmen 3 voudig 4mm2 en vandaar sluit ik het via VD2,5mm2 aan op de installatie automaat. Misschien nog een homewizard energy meter MID ertussen.
Ik wil de panelen aan de hoge zijde direct monteren op een 1m lange opsluitband van 8cm dik. De lage kant monteer ik op een 6cm dikke opsluitband. Dan is er 2cm afschot op 2,1m lengte. Ook zet ik er van die afdruip clips op aan de lage kant. Natuurlijk voldoende rubber onder de oplsuitbandjes. Het lijkt dan op deze opstelling./f/image/KOdLAg2thMkYZhxwkaGLxAiQ.png?f=fotoalbum_large)
De panelen monteer ik net zoals in het voorbeeld middels 4 Solarstell Eindklemmen van 35mm.
Ik boor direct in de opsluitbanden en doe er goede fischerpluggen in afgemonteerd met nette RVS schroeven.
Hebben jullie adviezen? Wat moet ik niet doen wat kan ik evt beter doen? Alvast bedankt.
Op dit moment overweeg ik om op een goedkope en nette manier extra elektriciteit op te wekken middels een 4 tal 500W panelen. Ik heb recentelijk verbouwd en de achterzijde van het huis komt in aanmerking om deze 4 grote panelen te leggen. Ik wil ze iets op weinig afschot leggen maar als het even kan uit het zicht. Het dak bestaat uit 3 delen. 1 deel valt af dat is van het schuurtje. De andere 2 delen zijn 1 dak van de keuken en het lagere dak is van de garage. De daken liggen pal op het zuiden (174 graden).
Om bij het begin te beginnen een duidelijke foto van de situatie met daarin een schets van mijn idee.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/B9M842ahprRYzYbh25ZnREOV.jpg?f=user_large)
Ik heb het volgende al gevonden (Elektrototaalmarkt):
- 2 X APsystems DS3 - Micro-omvormer 117018 (600Wp max per ingang max 880W output) á 289 euro
- 4 X DMEGC 500WP - Zonnepaneel DM500M10-66HSW/-V á 299 euro
- 2 x APsystems DS3 - AC aansluitkabel 2334076132 á 19,95 euro
- 2 x Enphase Accessoires - Make-up connector Q-CONN-R-10F á 14 euro
- 2 x Enphase Accessoires - Make-up connector Q-CONN-R-10M á 14 euro
De APS 1m lange AC kabel haalt het natuurlijk niet tot aan de meterkast. Er zijn 4 en 5m lange APS AC kabels te krijgen maar deze zijn niet op voorraad. Ik dacht dat wanneer ik een female emphase q-connector aan de 1m lange APS ac aansluitkabel (snoer) monteer dan kan ik vanaf daar weer verder met een male emfase q-connector aangesloten met een neopreensnoer 3 x 4mm2. Is dit verstandig? Wat is slim female aan de zonnepaneelzijde of male zonnepaneelzijde? De neopreenkabel op het garagedak gaat een traject afleggen zodat er geen kabel los op het dak ligt. (waarschijnlijk achterlangs ipv een rechte oversteek zoals nu getekend in het plaatje). De 2 neopreenkabels kunnen dan via een bestaande dakdoorvoer weer naar binnen en tot in de meterkast. Daar monteer ik een doos boven een nieuwe groep (andere fase dan waar nu al de solaredge omvormer zit). In de Doos gebruik ik WAGO klemmen 3 voudig 4mm2 en vandaar sluit ik het via VD2,5mm2 aan op de installatie automaat. Misschien nog een homewizard energy meter MID ertussen.

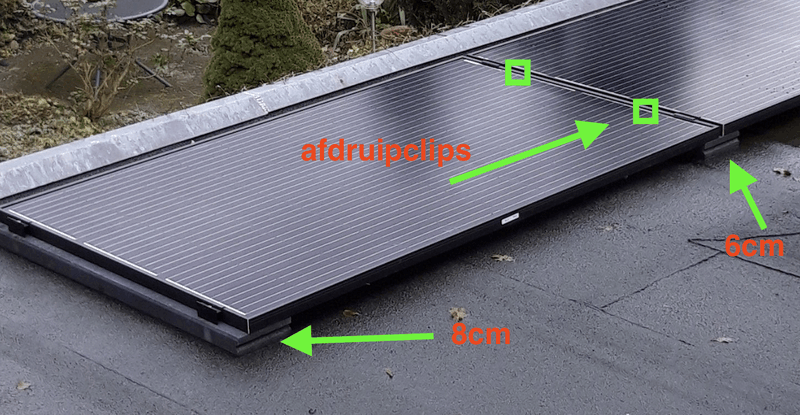

Ik wil de panelen aan de hoge zijde direct monteren op een 1m lange opsluitband van 8cm dik. De lage kant monteer ik op een 6cm dikke opsluitband. Dan is er 2cm afschot op 2,1m lengte. Ook zet ik er van die afdruip clips op aan de lage kant. Natuurlijk voldoende rubber onder de oplsuitbandjes. Het lijkt dan op deze opstelling.
:fill(white):strip_exif()/f/image/KOdLAg2thMkYZhxwkaGLxAiQ.png?f=user_large)
De panelen monteer ik net zoals in het voorbeeld middels 4 Solarstell Eindklemmen van 35mm.
Ik boor direct in de opsluitbanden en doe er goede fischerpluggen in afgemonteerd met nette RVS schroeven.
Hebben jullie adviezen? Wat moet ik niet doen wat kan ik evt beter doen? Alvast bedankt.
:strip_icc():strip_exif()/u/192109/zonnebloem.jpg?f=community)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/HTjGLWTLRARcD2TOYYyLLlNq.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/wI6PWrob1N3tAeuZsJ4Z7e60.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/kqncMQ8LRz0KmQiJODtIoKZL.jpg?f=user_large)
:strip_exif()/u/68631/vogel.gif?f=community)

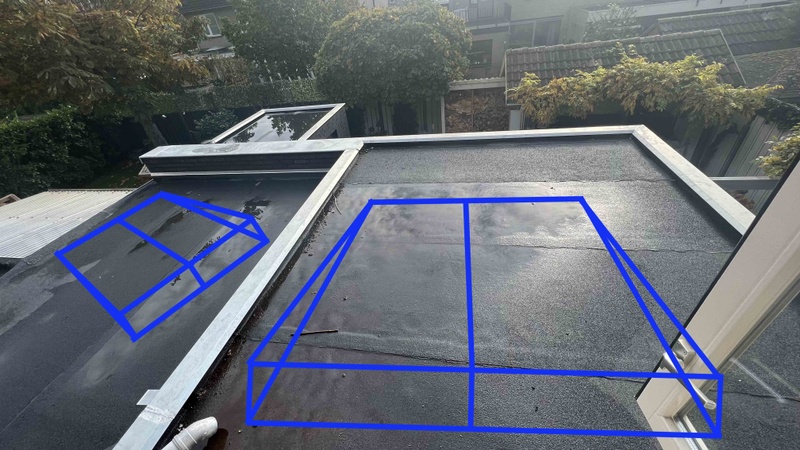

:no_upscale():strip_icc():fill(white):strip_exif()/f/image/9PpjZAASqlWePRrnulNN85Ux.jpg?f=user_large)
