Serieschakeling maken

[Merosi0900]

Hoi allemaal,

Ik wil een serieschakeling maken aan de schutting in mijn achtertuin. Nou vroeg ik me af hoe ik dit het beste kan doen.

Het gaat om deze lampen,




ik heb er 8 stuks van, die ik aan mijn houten schutting wil plaatsen en ik wil de draden achter mijn schutting verwerken. Maar hoe connect ik alle draden aan elkaar buiten, zonder dat ik ze in de aarde hoef te doen?

Zag dat je een t stuk kabelverbinder kan gebruiken, maar hoe zit dat precies met verbinden?



Alvast bedankt,

Mario

[Merosi0900]

Hoi allemaal,

Ik wil een serieschakeling maken aan de schutting in mijn achtertuin, alleen vraag ik me af hoe ik dit het beste kan doen.

Het gaat om deze lampen:


ik heb er 8 stuks van, die ik aan mijn houten schutting wil plaatsen en ik wil de draden achter mijn schutting verwerken. Maar hoe connect ik alle draden aan elkaar buiten, zonder dat ik ze in de aarde hoef te doen?

Zag dat je een t stuk kabelverbinder kan gebruiken, maar hoe zit dat precies met verbinden?


Alvast bedankt,

[LordSinclair]

Het lijkt mij juist dat je ze parallel wilt aansluiten. Want in serie zal de spanning per lamp flink afnemen.



In het T stuk kan je de draden doorlussen zo te zien. Dat past toch wel.



Zoiets dus, waar de rode blokjes aangeven dat daar de draadeinde allemaal aan dezelfde connector moeten.

[ Voor 137% gewijzigd door LordSinclair op 01-11-2022 08:36 ]

[To_Tall]

Belangrijk om te weten 220 of 12v???

12v kan je idd deze stukken gebruiken. Overal waar een lamp hangt het T-stuk tussen zetten.

220 ander verhaal alle lampen zullen naar een centraaldoos moeten. Als ze niet achterlangs door gekoppeld kunnen worden.

[jichem]

Waarschijnlijk kan je ze prima in de lamp zelf doorlussen....

[McKaamos]

jichem schreef op dinsdag 1 november 2022 @ 08:27:
Waarschijnlijk kan je ze prima in de lamp zelf doorlussen....

Vaak wel inderdaad, dus het is het handigste om daar eerst even naar te kijken.

Kan dat niet, dan hang je gewoon waterdichte centraaldozen aan de achterkant.
iets als dit:
https://letsleds.nl/produ...2cKw7qEAQYAiABEgKvKfD_BwE

[coinman63]

Je maakt overigens een parallelschakeling. En doorschakelen in de lamp is het eenvoudigst.

[ Voor 36% gewijzigd door coinman63 op 01-11-2022 09:11 ]

[teacher]

@Merosi0900 je had twee dezelfde topics, nu eentje zoals het hoort.

[milo-vs]

To_Tall schreef op dinsdag 1 november 2022 @ 08:27:
Belangrijk om te weten 220 of 12v???

12v kan je idd deze stukken gebruiken. Overal waar een lamp hangt het T-stuk tussen zetten.

220 ander verhaal alle lampen zullen naar een centraaldoos moeten. Als ze niet achterlangs door gekoppeld kunnen worden.

Wat heeft dat precies met het voltage te maken? Als je gekozen draad erin past heb je prima dag..

[pietje63]

milo-vs schreef op dinsdag 1 november 2022 @ 10:10:
[...]


Wat heeft dat precies met het voltage te maken? Als je gekozen draad erin past heb je prima dag..

Hoe veilig aansluiten, eenvoudige koppeling of moeilijke mof..

[milo-vs]

@pietje63 Dat het gemakkelijker is in optie A betekend niet dat optie B niet net zo goed en veilig zou kunnen werken. Dat hangt af van de nauwkeurigheid en kunde van de installateur.. Ook in een gietmof kun je alles verpesten..

De post van @To_Tall komt op mij over alsof 230V niet in een dergelijke koppeling zou mogen...

[Merosi0900]

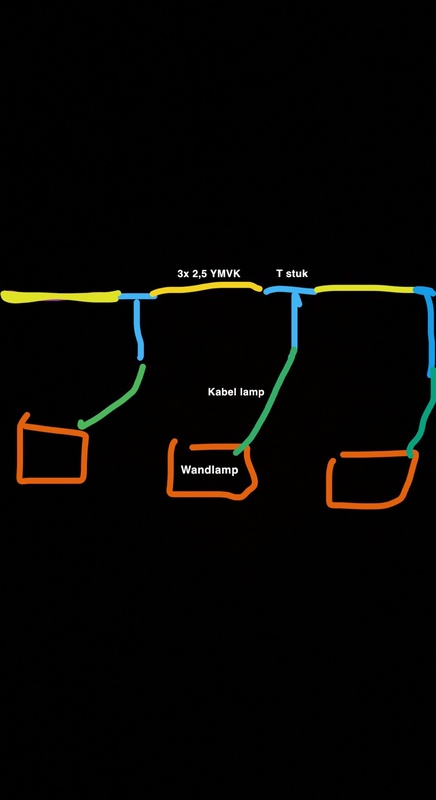

Dus als ik het goed heb moet ik ze dus zo verbinden:

[LordSinclair]

Merosi0900 schreef op dinsdag 1 november 2022 @ 15:09:
Dus als ik het goed heb moet ik ze dus zo verbinden:

[Afbeelding]

Dat hele plaatje geeft totaal geen beeld hoe je de draden gaat aansluiten. Dus het zegt helemaal niks.

[Merosi0900]

Plaatje is niet bedoeld om te laten zien hoe ik de draden binnen in het t stukje ga verwerken en koppelen.
Plaatje is meer bedoeld om te kijken of ik zo dus overal stroom krijg als ik zo'n verbinding maak

[LordSinclair]

Dat is er helemaal afhankelijk van hoe je de draadjes gaat aansluiten

[heuveltje]

jij wilt dus de parallel optie

[ Voor 33% gewijzigd door heuveltje op 01-11-2022 15:47 ]

[S-te-fan]

Merosi0900 schreef op dinsdag 1 november 2022 @ 15:09:
Dus als ik het goed heb moet ik ze dus zo verbinden:

[Afbeelding]

Als je ze zo aansluit en je maakt bij elke koppeling dezelfde kleuren aan elkaar. Dan komt dat wel goed.

[nirgilis]

Merosi0900 schreef op dinsdag 1 november 2022 @ 15:26:
Plaatje is niet bedoeld om te laten zien hoe ik de draden binnen in het t stukje ga verwerken en koppelen.
Plaatje is meer bedoeld om te kijken of ik zo dus overal stroom krijg als ik zo'n verbinding maak

Ja dat kan, maar of het werkt is een tweede. Die T-stukken die je nu gekozen hebt, hebben een buisdiameter van 3-8 mm. Met een 3 x 2.5mm2 YMvK kabel zit je op een buitendiameter >11 mm, dus die ga je daar nooit in krijgen.

[McKaamos]

nirgilis schreef op dinsdag 1 november 2022 @ 16:12:
[...]


Ja dat kan, maar of het werkt is een tweede. Die T-stukken die je nu gekozen hebt, hebben een buisdiameter van 3-8 mm. Met een 3 x 2.5mm2 YMvK kabel zit je op een buitendiameter >11 mm, dus die ga je daar nooit in krijgen.

Laat staan dat je er lasdoppen in kwijt raakt om je draden met elkaar te verbinden.

[Merosi0900]

Aah ok.
Wat is dan een betere manier dan zulke t stukken?

[SpelFaut]

Merosi0900 schreef op dinsdag 1 november 2022 @ 16:18:
Aah ok.
Wat is dan een betere manier dan zulke t stukken?

jichem schreef op dinsdag 1 november 2022 @ 08:27:
Waarschijnlijk kan je ze prima in de lamp zelf doorlussen....

Daarbij gezegd hebbende, en als het idd om 220v gaat, een kreet die vaker in het elektra huisinstallaties topic voorkomt:

Als je dit soort dingen moet vragen, zou ik aanraden om er een elektricien bij te halen.

[ Voor 23% gewijzigd door SpelFaut op 01-11-2022 16:30 ]

[nirgilis]

Merosi0900 schreef op dinsdag 1 november 2022 @ 16:18:
Aah ok.
Wat is dan een betere manier dan zulke t stukken?

Je kan waarschijnlijk in de lamp zelf doorlussen, of in een klassieke lasdoos met nippels voor buiten. Die laatste optie is alleen wel erg lelijk.

[heuveltje]

Merosi0900 schreef op dinsdag 1 november 2022 @ 16:18:
Aah ok.
Wat is dan een betere manier dan zulke t stukken?

verdeeldoos in de schuur, en dan kabel naar elke lamp trekken.

[Señor Sjon]

nirgilis schreef op dinsdag 1 november 2022 @ 16:55:
[...]

Je kan waarschijnlijk in de lamp zelf doorlussen, of in een klassieke lasdoos met nippels voor buiten. Die laatste optie is alleen wel erg lelijk.

Gewoon een epoxysetje onder de grond gebruiken? Als je kleine doosjes besteld waar de drie kabels met wartel inpassen en de drie wago's, dan volgieten met epoxy. Kan je ze gewoon onder de grond bewaren. Als je voor een vieraderige kabel kiest (of 3 met YMVK-as), dan kan je ook nog her en der een stopcontact plaatsen zonder dat deze met de verlichting meegaat. Of juist wel, als je bv kerst/halloween/whatever verlichting wil gebruiken.
