Defecte regelbare voeding, welk component is defect?

[MarkyB]

Ik heb een vraag over de volgende voeding. Deze voeding heeft een aantal jaren niks staan doen en nu wil ik deze weer in gebruik gaan nemen. Het is een regelbare voeding van 0 tot 40 volt, echter komt er niet meer dan 27,3 volt uit (zie foto).

Het betreft een oude Philips PE 1537.



Ik heb te weinig kennis om te beoordelen welk onderdeel precies defect is, dus hierbij een aantal foto's en de handleiding van het apparaat. Zelf heb ik natuurlijk al de nodige tijd naar de componenten gekeken om te kijken of er iets doorgebrand is. Mocht ik weten welk onderdeel eventueel defect is dan is dat voor mij geen probleem om deze te vervangen.

















De handleiding:
https://www.eserviceinfo.com/pdfview.php?fileid=218650

[Outerspace]

Ik denk dat je in OH meer kans maakt dan in AZ. Even verplaatst dus.

[br00ky]

@Outerspace , je bedoelt MME. Dit is geen computerhardware .

[Looney11]

Zoek eerst eens naar een schema van de voeding en post die hier, dan hebben we allemaal dezelfde basis om over te praten.
De voeding zelf zit niet heel ingewikkeld in elkaar, maar om aan te geven waar je moet meten en wat je moet meten is het belangrijk een schema te hebben.

Verder zie je op de vierde foto een tweetal condensatoren over de trafo heen zitten, dit zijn Rifa condensatoren en die kun je maar beter vervangen. Deze zijn ingegoten in polyacrylaat hars wat na 20 a 30 jaar gaat barsten, er kan vocht in komen en dan wordt het wat vervelend. Een paar WIMA 275 X2 condensatoren en klaar ben je.

Ik neem aan dat je de Coarse en Fine knoppen al maximaal hebt gedraaid om te kijken of deze correct werken, dus niet een voltage wat bij het draaien aan de knoppen alle kanten op vliegt?

[MarkyB]

Looney11 schreef op vrijdag 28 oktober 2022 @ 08:35:
Zoek eerst eens naar een schema van de voeding en post die hier, dan hebben we allemaal dezelfde basis om over te praten.
De voeding zelf zit niet heel ingewikkeld in elkaar, maar om aan te geven waar je moet meten en wat je moet meten is het belangrijk een schema te hebben.

Verder zie je op de vierde foto een tweetal condensatoren over de trafo heen zitten, dit zijn Rifa condensatoren en die kun je maar beter vervangen. Deze zijn ingegoten in polyacrylaat hars wat na 20 a 30 jaar gaat barsten, er kan vocht in komen en dan wordt het wat vervelend. Een paar WIMA 275 X2 condensatoren en klaar ben je.

Ik neem aan dat je de Coarse en Fine knoppen al maximaal hebt gedraaid om te kijken of deze correct werken, dus niet een voltage wat bij het draaien aan de knoppen alle kanten op vliegt?

Een schema ben ik al aan het zoeken geweest maar nog niet gevonden helaas. Had een stille hoop dat er misschien een bepaald onderdeel dit specifieke gedrag kon vertonen.

Uiteraard heb ik alle draaiknoppen maximaal bediend, ze reageren zoals dat je zou verwachten, echter gaat het voltage niet verder omhoog dan +/- 27 volt.

[MarkyB]

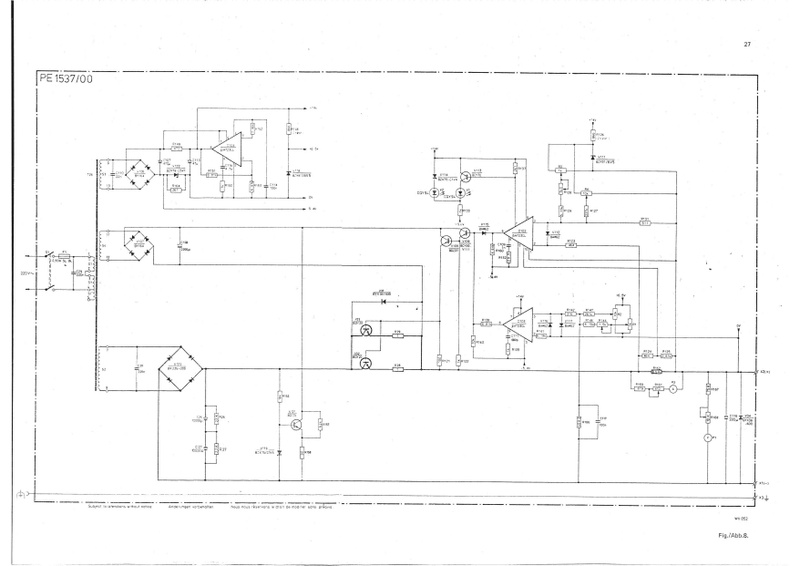

Ik denk dat ik iets gevonden heb:

[wouter6022]

Ik zou beginnen met de 3 spanningen van de auxiliary power supply links boven in het schema (5.4, 6.5 en 14V) te meten ten opzichte van de 0 die erbij staat. Als die kloppen kan je ervan uit gaan dat de hele supply goed is. En als ze niet kloppen kan dat een reden zijn dat je voeding niet verder komt dan 2/3 van de spanning volgens de spec.

[MarkyB]

Ik merk dat ik moeite heb om het schema om te zetten in de printplaat voor mijn neus, het lukt me niet om bepaalde punten op het schema om te zetten in de fysieke punten op de printplaat. Kan iemand me daarbij assisteren?

[Roderiktweaker]

In ieder geval die Rifa ontstoor condensatoren vervangen dat zijn kleine bommetjes, zeker als het apparaat lang niet gebruikt hebt en je die weer gaat gebruiken, geeft ook een hoop rook als ze gaan.

[ Voor 42% gewijzigd door Roderiktweaker op 28-10-2022 20:35 ]

[Looney11]

MarkyB schreef op vrijdag 28 oktober 2022 @ 19:49:
Ik merk dat ik moeite heb om het schema om te zetten in de printplaat voor mijn neus, het lukt me niet om bepaalde punten op het schema om te zetten in de fysieke punten op de printplaat. Kan iemand me daarbij assisteren?

Begin bij de trafo en volg de kabels/printsporen tot de brug gelijkrichter (FULL BRIDGE RECTIFIER!!), je kunt er in totaal 3 tegenkomen, V106, V107 en V123. Als er niks op de printplaat staat, kijk welke condensator er overheen staat. Bij de voor ons nu interessante secundair wikkeling staat C110, een keramische condensator welke voor de bruggelijkrichter V106 staat.

Kom je een elektrolytische condensator tegen, dan zit je tegen V107 aan te kijken en een grotere waarde keramische van 220nF, dan zit je bij V123.

Hoe dan ook moet je op zoek gaan naar 3 uA723CL chips met een hoop pootjes. Het zijn de ronde "hoedjes" die je op foto's 8 en 9 ziet staan. Op foto 8 rechts onderin, klein hoedje tussen de twee grote ronde potmeters in. Op foto 9 rechts bovenin, direct naast de bovenste potmeter, rechts onderin zit er ook eentje.

Hier is de datasheet: https://www.datasheets360.com/pdf/-2341162182830388208 kijk naar het ronde L exemplaar.

Pin 6 to.v. pin 5 (ground) meten, hier moet je 14V meten.

Helpt dit?

[jeroen79]

Dat schema is wel apart getekend.

Bij de voedingssectie linksboven zit een zenerdiode V118 die 6,5V maakt als referentie voor de spanningsregelaar D103 rechtsmidden.
Maar de stroomregelaar D102 heeft weer een eigen zenerdiode V111 die ook 6,5V maakt als referentie.
(En die is dan weer bij de stroomregelaar getekend.)

Parallel aan die referentiezeners zijn de coarse en fine potmeters geplaatst.
Je zou dus over de buitenste pinnen van de potmeters de spanning kunnen meten.
Is die 6,5V dan is die goed.

Hoe gedraagt de de spanningsinstelling zich precies?
Ga je van 0V naar 27V op 2/3 en blijft het dan 27V?
Of bereik je 27V pas op het einde van de potmeter?

En hoe gedraagt de stroominstelling zich?
Heb je daar ook problemen mee?

En zoals aangegeven meet de spanning die uit de bridge rectifiers komt.
Dat kan over de elco's die er achter zitten.
Voor de regelcircuits zitten die op de hoeken van de printplaat.
Voor het hoofd circuit zijn dat de grote elco's.
Ik heb de verschillende onderdelen aangewezen:

[Looney11]

En, al een update?
