Niet-smart waterdetector (5V)

[1of6Billion]

Mijn houten schuurtje is 25jaar oud heeft een plat dak met bitumen. Door dat het zo oud is ligt de waterafvoer/regenpijp niet meer helemaal op het laagste punt. Dit structureel oplossen gaat wel een keer gebeuren, maar er zijn andere prioriteiten.
Nou heb ik een snert-goedkoop aquariumpompje met USB-stroom gekocht op Amazon. Samen met 2 meter pvc slang. Als er water op de schuur staat zet ik het pompje een paar seconden aan. Zodra het water stroomt zet ik het pompje uit en hevelt nagenoeg al het water vanzelf weg.
Nou zou ik dit graag automatiseren. Naar mijn idee is iets van een arduino al overkill voor zoiets. Eigenlijk heb ik genoeg aan een componentje dat (5V) aanschakelt zodra er water aanwezig is. Én een componentje dat na 30sec weer alles uitschakelt. Ik heb geen idee of zoiets bestaat, laat staan hoe het heet.

Iemand een suggestie?

[GarBaGe]

In mijn airco zit zo'n pompje.
Zodra er condenswater ontstaat, gaan het pompje aan om het water weg te pompen.
Wellicht is dat een optie?

[Verwijderd]

microscchakelaar met een kurk eraan 😅
bij water gaat die kurk drijven, en activeert de handel, water weg, connectie ook

zoiets zal bij ome ali wel te koop zijn
bijv https://www.aliexpress.com/item/1005004144255352.html?

ah, hij moet na een paar seconden uit? er zijn genoeg simpele "Power Off Delay" boardjes te koop voor een paar euro. Die schakelt dan automatisch uit na een zelf in te stellen tijd.

[ Voor 42% gewijzigd door Verwijderd op 27-10-2022 13:20 ]

[memphis]

Rondom een opamp en ik geloof ook de bekende 555 zijn genoeg waterniveau detectie schakelingen te vinden.

Je kunt ook bij de Conrad, Velleman of gewoon op ebay/Ali kijken of je een kant-en-klare module kunt vinden.

[SA007]

Dat er water op bitumen blijft staan is op zichzelf geen probleem, is het wel nodig dat beetje weg te pompen?

[Looney11]

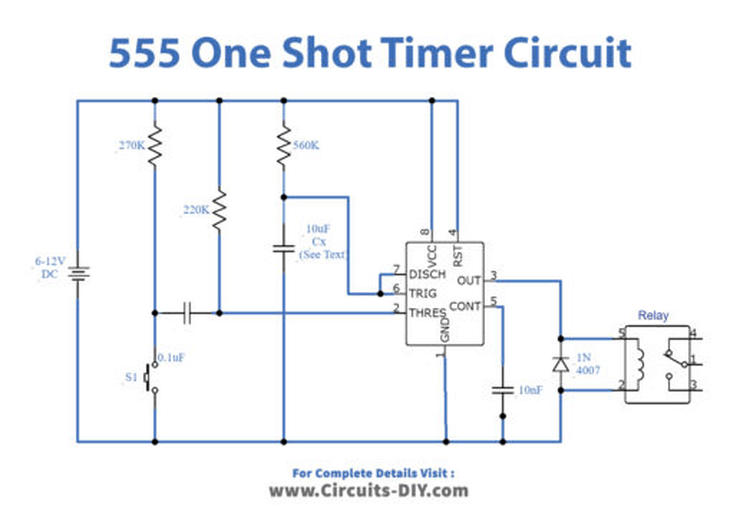

NE555 als one-shot, genoeg voorbeelden te vinden:



Deze doet het, nadat S1 is ingedrukt (kun je de kurk met microswitch voor gebruiken) een paar seconde het relay bekrachtigen en gaat daarna uit, totdat S1 weer wordt ingedrukt.

Door het vergroten van Cx kun je de inschakeltijd vergroten van een aantal seconden tot uren.

Kosten zonder relay waarschijnlijk onder de euro..

[ Voor 4% gewijzigd door Looney11 op 28-10-2022 08:10 ]

[memphis]

https://www.electroschematics.com/water-sensor-alarm/

http://www.electroniccirc...cuit-using-555-timer.html

https://www.mechaterrain....ic-water-level-controller

[1of6Billion]

GarBaGe schreef op donderdag 27 oktober 2022 @ 11:39:
In mijn airco zit zo'n pompje.
Zodra er condenswater ontstaat, gaan het pompje aan om het water weg te pompen.
Wellicht is dat een optie?

€80-200. Da's me te gek voor een tijdelijke oplossing. Daarnaast is het zoeken en er van leren meer dan de helft van de fun

[1of6Billion]

Verwijderd schreef op donderdag 27 oktober 2022 @ 13:12:
microscchakelaar met een kurk eraan 😅
bij water gaat die kurk drijven, en activeert de handel, water weg, connectie ook

zoiets zal bij ome ali wel te koop zijn
bijv https://www.aliexpress.com/item/1005004144255352.html?

ah, hij moet na een paar seconden uit? er zijn genoeg simpele "Power Off Delay" boardjes te koop voor een paar euro. Die schakelt dan automatisch uit na een zelf in te stellen tijd.

Ah, interessant. Dit lijkt een goeie oplossing. Aan de andere kant hebben we het over 2, misschien 3cm water. Ik twijfel of dat diep genoeg is hiervoor.

[1of6Billion]

memphis schreef op donderdag 27 oktober 2022 @ 13:22:
Rondom een opamp en ik geloof ook de bekende 555 zijn genoeg waterniveau detectie schakelingen te vinden.

Je kunt ook bij de Conrad, Velleman of gewoon op ebay/Ali kijken of je een kant-en-klare module kunt vinden.

Dit heeft in zich om lekker compact te worden. Mijn electro-skills zijn echter praktisch non-existent.
Maar, in ieder geval bedankt voor de juiste trefwoorden. Als ik er met soldeerwerk niet uit kan komen, ga ik dit verder onderzoeken...

[1of6Billion]

SA007 schreef op donderdag 27 oktober 2022 @ 20:00:
Dat er water op bitumen blijft staan is op zichzelf geen probleem, is het wel nodig dat beetje weg te pompen?

Key word(s): 25 jaar oud...

[1of6Billion]

memphis schreef op vrijdag 28 oktober 2022 @ 11:37:
https://www.electroschematics.com/water-sensor-alarm/

http://www.electroniccirc...cuit-using-555-timer.html

https://www.mechaterrain....ic-water-level-controller

Ah, een electronische water detector. Nice.

[Ad de Jong]

Ik heb hier in de schuur een vijverpomp (waterval) dmv een smartplug (HUE) aangesloten.
Net binnen bereik van de WiFi.

Je wil/zegt niet smart maar dat is maar net hoe ver je er in wil gaan.
Even op afstand dmv de app even aan en uit zetten en je bent er ook. In de aanbieding zijn die dingen niet echt duur.
Moet je natuurlijk wel iets van "smart" in huis hebben.
En anders (via Marktplaats) een KAKu\U setje?
Natuurlijk moet dit alles wel binnen bereik van je WiFi zijn.

[Limhes]

1of6Billion schreef op zaterdag 29 oktober 2022 @ 11:24:
[...]

Key word(s): 25 jaar oud...

Op onze 25 jaar oude aanbouw (ook bitumen) staat altijd een laagje water en dat is blijkbaar juist goed. Bedoel je dat jouw bitumen slecht is?
