Hue Wandschakelaar module i.c.m. Hotelschakelaar

[AyavaJeroen]

Goedenavond allemaal!

Recent verhuist en wil overal in het huis deze Philips Hue Wandschakelaar modules plaatsen. Dat is bij elke schakelaar gelukt, op een 2 tal na die via een hotelschakelaar werken (voor dezelfde lamp). Ik weet niet precies hoe ik deze aan moet sluiten. Uit 1 muur (waar ik van weet) komen 4 stekkers uit. 2 bruine en 2 zwarte

Heeft iemand hier ervaring mee en is bereid me hiermee te helpen?

Mijn dank is alvast groot!

- AyavaJeroen

[JvS]

Het simpelst is gewoon op beide schakelaars zo'n wall switch module te plaatsen en dan gewoon net als op alle andere schakelaars. Zwart en bruin sluit je allemaal op elkaar aan en nergens zit er ook maar iets aangesloten op een schakelaar.

[AyavaJeroen]

JvS schreef op woensdag 26 oktober 2022 @ 21:32:
Het simpelst is gewoon op beide schakelaars zo'n wall switch module te plaatsen en dan gewoon net als op alle andere schakelaars. Zwart en bruin sluit je allemaal op elkaar aan en nergens zit er ook maar iets aangesloten op een schakelaar.

Hmm.. Vind dit toch wel spannend

Bij die 3 punten weet je dat alles op elkaar aangesloten kan worden (met dat 3-voudig Wago lasklemmetje). Ik neem aan dat ik dan een 4-voudig Wago lasklem nodig ga hebben waar alles op aangesloten wordt?

Thanks again voor je reactie!

[LightStar]

Zeker dat het 2 bruin is en 2 zwart ? Meestal is het 1 bruin en 2 zwart en bij de 2e schakelaar 2 zwart.

[AyavaJeroen]

LightStar schreef op woensdag 26 oktober 2022 @ 21:54:
Zeker dat het 2 bruin is en 2 zwart ? Meestal is het 1 bruin en 2 zwart en bij de 2e schakelaar 2 zwart.

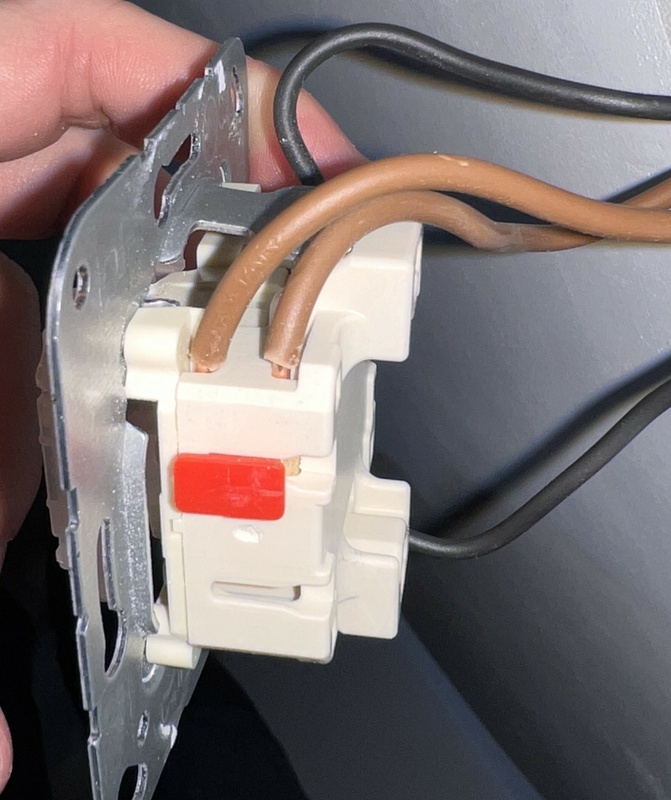

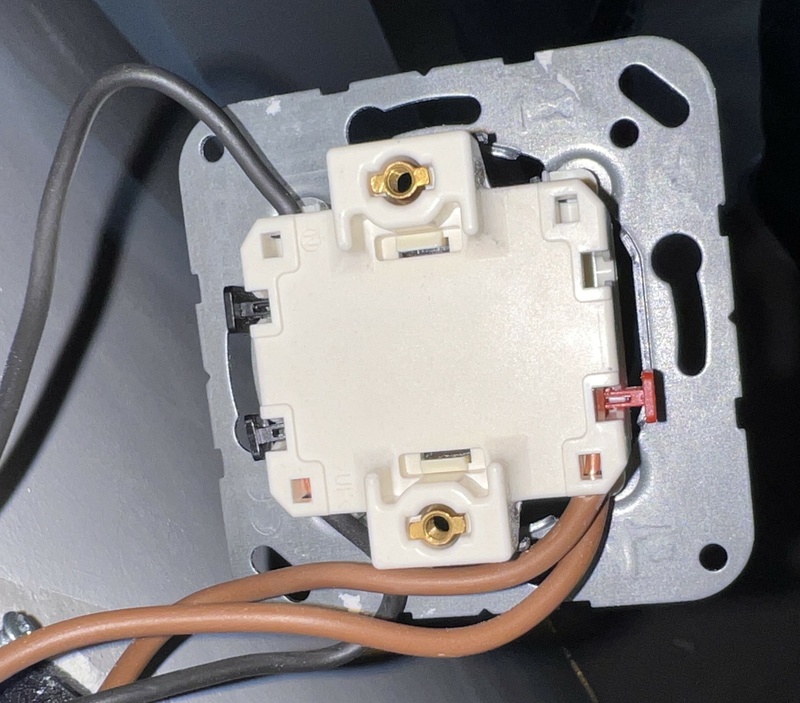

Ja, het zijn 2 bruine en 2 zwarte. Het lijkt er wel op (maar weet dit niet zeker) dat de 2 bruine met elkaar contact hebben. Ben hier zelf geen expert in, maar misshcien dat jullie dit weten. Ik heb even wat foto's gemaakt

[JvS]

En de andere schakelaar van de hotelschakeling?

[ Voor 53% gewijzigd door JvS op 26-10-2022 22:10 ]

[JDunnio]

Uiteindelijk moet je een schakeling maken tussen de twee draden aan je hue switch.

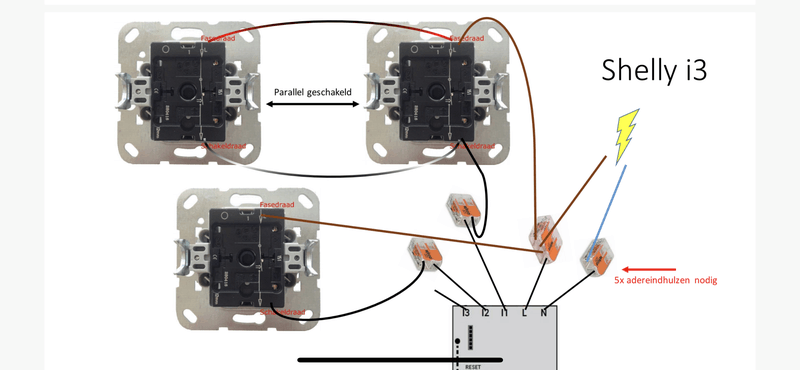

Makkelijkste (en goedkoopste) is om je schakelaars parallel te bedraden met die twee zwarte draden vanaf de andere kant.

[ Voor 61% gewijzigd door JDunnio op 27-10-2022 06:59 ]

[JvS]

JDunnio schreef op donderdag 27 oktober 2022 @ 06:54:
Uiteindelijk moet je een schakeling maken tussen de twee draden aan je hue switch.

Makkelijkste (en goedkoopste) is om je schakelaars parallel te bedraden met die twee zwarte draden vanaf de andere kant.

[Afbeelding]

Behalve dat de hue switch geen shelly is en je niet met 220V moet aansluiten!

[LightStar]

De 2 bruine zitten idd gelust dus de ene bruine draad loopt weer ergens anders na toe (wellicht een stopcontact ?).

[AyavaJeroen]

Hi mensen!

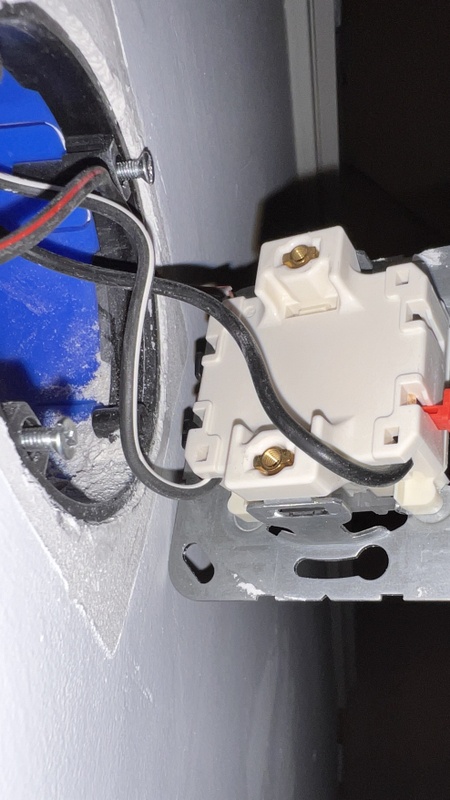

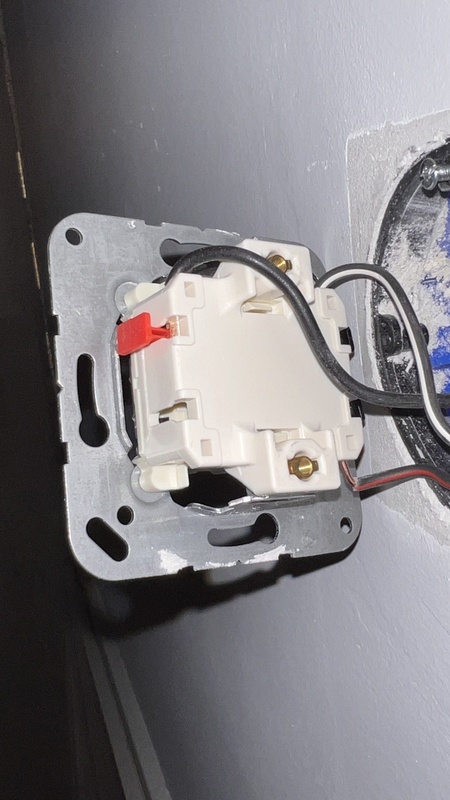

Duurde even, maar heb 2 nieuwe foto’s gemaakt van de andere kant van de hotelschakelaar.





Ook hier wilde ik zo’n hue wandcontact schakelaar achter plaatsen

[AyavaJeroen]

Niemand tips of ideeën?

[turbomckwek]

AyavaJeroen schreef op woensdag 26 oktober 2022 @ 22:01:
[...]


Ja, het zijn 2 bruine en 2 zwarte. Het lijkt er wel op (maar weet dit niet zeker) dat de 2 bruine met elkaar contact hebben. Ben hier zelf geen expert in, maar misshcien dat jullie dit weten. Ik heb even wat foto's gemaakt

[Afbeelding]

[Afbeelding]

Heb dit ook gehad, er werd vanuit de schakelaar door gelust naar de badkamer.

Heb alles in een viervoudige las klem gestopt en de andere schakelaar (3 draden) in de bijgeleverde klem.

[Archer_VC10]

Gewoon aan beide kanten alles met elkaar verbinden via een lasklem. Je hebt dan een dubbele draad van lasklem 1 naar lasklem 2 lopen maar daar heeft niemand last van. De wall switch module hangt straks alleen aan de schakelaar, zonder connectie met één van de al bestaande draden.
