Ondersteuning met Case fans verbinden aan de PSU

[Sjardo]

Goede avond!

Op aanraden heb ik een nieuwe PC samengesteld en is deze helemaal voor mij in elkaar gezet. Luxe! Echter, 1 ding kregen we niet aan de praat.

We hebben een case gekocht met 3 (RGB) fans die er al in zaten. Nu hoef ik de kleuren niet persee, maar begint het toch te kriebelen en wil ik ze graag aangesloten krijgen. De RGB fans hebben een (zover ik heb geleerd) een Molex verbinding.
Link naar de case:

Nu denk ik dat ik het kan aansluiten op twee manieren:
1: Om dit aan te sluiten dacht ik eerst om deze te verbinden met het moederbord dat mij is aangeraden , waarbij ik denk een molex naar rgb_header kabeltje moet kopen? Maar ik heb ook gelezen dat als ik dit verkeerd doe, ik mijn moederbord / of meer kapot kan maken

2: andere optie is direct op de nieuwe PSU aansluiten, maar ik heb geen idee hoe ik daar een Molex kabel in moet stoppen (3 stuks, zitten nu met daisy chain aan elkaar (zo heet dat geloof ik?). Zover ik heb geleerd is Molex een oude versie van een SATA verbinding (verbeter me als het niet klopt), maar de sata (5 pins) op de PSU, dat past niet. een kabeltje om het om te zetten kan ik ook niet vinden.

Heeft iemand tips hoe ik dit kan doen, het liefst met een linkje wat ik aan dien te schaffen?

Indien meer informatie nodig is, laat het vooral weten, dan doe ik mijn best!


EDIT: Zojuist nog een kabel gevonden wat misschien de oplossing is?



Hartelijk dank!

Sjardo

[ Voor 19% gewijzigd door Sjardo op 25-10-2022 21:21 . Reden: Mogelijk kabel gevonden? + Linkjes naar Tweakers producten ]

[Damic]

Maak eens een foto van een fan en de connectors ervan. Ik vermoed dat je een 4 pin (power en speed) en een 3 pin (rgb data) connector aanzit

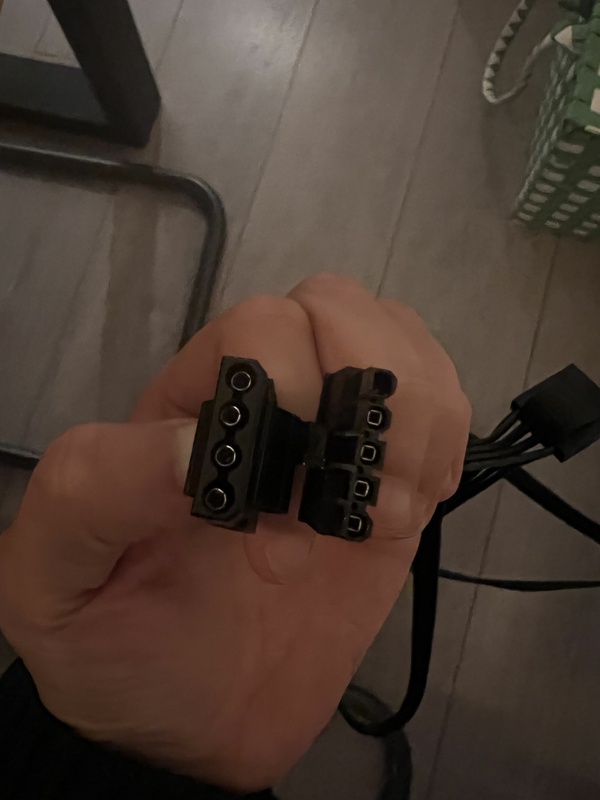

De foto dat ik zien is links een 4 pin molex (5V 0 0 12V) en rechts een molex voor in je psu.

Molex is een merk

Edit: kan het soms zijn dat de case met een rgb fan controller komt en die moet je van spanning voorzien met zo'n 4 pin molex connector?

[ Voor 21% gewijzigd door Damic op 25-10-2022 23:49 ]

[Sjardo]

Dag Damic,

Bedankt voor je snelle antwoord. Als ik vandaag thuis ben, zal ik zo snel mogelijk een fotootje maken.

Zoals je al kunt lezen ben ik niet echt thuis in deze wereld, dus het is vooral online inlezen.

Eventueel extra info op basis van jouw opmerkingen:
Mijn Fan heeft alleen een 4 pin (naast elkaar) stekkertje (wat ik dacht was een molex). Er zat vreemd genoeg geen rgb fan controller bij. Prima om deze aan te schaffen indien nodig.

Nogmaals bedankt, en ik ga proberen zsm de foto te maken!

[ruftman]

Past de stekker van de fan op de kabel van je foto? Zo ja, dan is het inderdaad molex. Zo nee, dan is het denk ik gewoon een 4 pin stekker die je op een fanheader van je moederbord aansluiten.

[Sjardo]

@Damic @ruftman Daar ben ik weer met foto's van de aansluiting. Deze komen direct van de fans af die geinstalleerd waren in de case.

Alvast bedankt!

[ruftman]

Allemaal molex dus, die kun je 1 op 1 aansluiten, maar dan kun je de RGB en fansnelheid niet aansturen.
Vooral aan dat laatste zou ik mij ergeren.

[TRAXION]

Als het goed is zou je vanaf de fans nog een ander kabeltje moeten hebben 3 of 4 pins rgb connector.

Wat je anders ook even kan doen is kijken of je een type kan vinden van de fan door even te kijken op het label en deze even door Google te rollen zodat je de specs hebt.

Rgb headers zijn er in 2 smaken 5 volt of 12 volt.

De aansluiting die je nu in je handen hebt zijn de standaard molex verbinding.

[Sjardo]

@ruftman Bedankt voor je antwoord. Dus direct op de PSU aansluiten met onderstaande kabel en de fan draait (al is het zonder controle over de snelheid en rgb?)

@TRAXION Ik heb nogmaals gekeken, maar er zit echt geen extra kabeltje bij, buiten wat ik zojuist gepost hebt. Budget kast problemen gok ik?

[pickboy]

Ik vind het een vreemde aansluiting. Met 2 draden ga je niet je snelheid en kleur kunnen aanpassen. Zit er niet stiekum nog een een connector op de fans aangesloten?

Weet je overigens zeker dat je de variant met RGB hebt? Voor zover ik kan zien komt de kast in 3 smaken, waarvan 2 met RGB leds en maar 1 met ook de controller daarvoor.

[TRAXION]

Wat @pickboy zegt, weet je zeker dat je de rgb uitvoering hebt?
Als je de doos hebt zou er een sticker op moeten zitten met een type.


Edit** het tweede kabeltje zou aan de fan moeten zitten anders zijn het geen rgb fans.

Kan je anders een foto posten van de fan.

[ Voor 33% gewijzigd door TRAXION op 26-10-2022 16:31 ]

[Sjardo]

Goedemiddag,

Wederom gekeken en ik zie toch echt geen andere kabels dan voorheen gefotografeerd.

Hier de case waar ik het ook besteld hebt (waar ze aangeven dat de LED er in zit... https://www.megekko.nl/pr...FRGB-Midi-Tower-Behuizing)
EAN code: 4710562758573

Fotos van de fan:


Doos voor de kast is helaas al weg. Ik begin zo ook steeds meer te twijfelen aan het feit of er wel RGB in zit

[Migrator]

pickboy schreef op woensdag 26 oktober 2022 @ 16:27:
Weet je overigens zeker dat je de variant met RGB hebt? Voor zover ik kan zien komt de kast in 3 smaken, waarvan 2 met RGB leds en maar 1 met ook de controller daarvoor.

Lijkt er wel op. De variant zonder RGB heeft maar één meegeleverde fan, de andere twee versies drie, volgens de site van de fabrikant: https://aerocool.io/product/quantum-mesh/. OP linkt ook naar de "FRGB" variant wat dus v2 zou moeten zijn. Bijzonder overigens dat de download voor de handleiding een .zip is en geen PDF...

@Sjardo ik kan niet helemaal vinden welke fan dit precies is, de fabrikant heeft er namelijk nogal wat. De kabels die op je foto staan zijn voor de aansturing van de fan, want die kabels lopen naar de motor. De RGB kabel (in dit geval verwacht ik 4-pins RGB vanwege "Fixed RGB") zou vast moeten zitten aan de buitenkant. Zie je daar inderdaad aan geen van de kanten een kabel?

Ergens zou ik ook verwachten trouwens dat de RGB ook aangesloten zou zijn als je de PC in elkaar hebt laten zetten. Kun je zien of er op één van de RGB headers (die witte RGB_HEADER1 rechts bovenaan of nr. 2 in het midden onderaan) op je moederbord een kabel is aangesloten?

Je fans draaiden toch hopelijk al wel?

[Damic]

Volgens de model nummer is er nog een topic op tweakers: Hoe case fans aansluiten? en daar zit een andere kabel op.

Ben wat verder gaan zoeken en kwam deze foto tegen
*Moest de foto neit werken: https://www.ebay-kleinanz...essor/2193239656-225-6021

De fans zijn dus permanent RGB en niet aanstuurbaar. Gewoon de 12V molex in duwen en ze zouden moeten werken en licht geven.

[ Voor 21% gewijzigd door Damic op 26-10-2022 17:32 ]

[Sjardo]

In de hoop jullie zo goed mogelijk te kunnen informeren heb ik een van de fans losgedraaid om te zien of er iets mist.

Zie bijlage voor de foto

@Migrator Ter verduidelijking, een collega heeft voor mij onderdelen en gekozen en mij geholpen de kast in elkaar te zetten. Dus niet door een "professional" laten doen. (hij heeft wel enige ervaring)



op basis van de post van @Damic lijkt het idd dezelfde fan. Ik ga het topic even lezen!
@Damic kan dat dan via deze kabel? anders moet ik nog een koppelstuk kopen

[ Voor 15% gewijzigd door Sjardo op 26-10-2022 17:41 . Reden: vraagje aan Damic. ]

[Sjardo]

Dag heren,

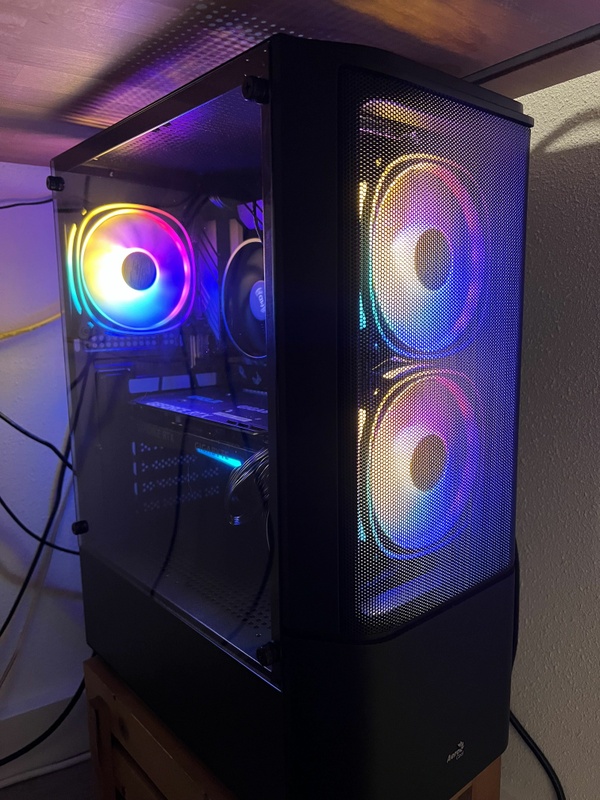

Ik kon het niet laten en het toch maar even geprobeerd. De kermis draait op volle toeren en zal uiteindelijk weinig uithalen. Echter, leuk voor het oog, prachtig voor mijn neefjes.

Bedankt voor jullie hulp en inzicht!
