Aansluiting fornuis op perilex wcd

[Ooginal]

Beste experts,

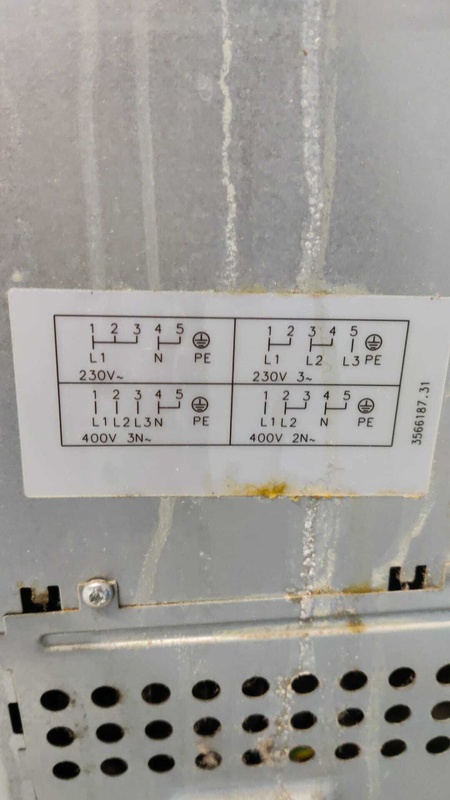

Op de achterzijde van een AEG 47056VS-WN fornuis vond ik bijgaande aansluitschema's.

Dit fornuis wil ik graag aansluiten op bijgaande perilex wandcontactdoos die gevoed wordt door een 230V kookgroep (2x 16A).

Ik vond al veel informatie over perilex etc op dit forum maar welk van de vier aansluitschema's de juiste is in deze situatie is mij niet duidelijk. Graag jullie gewaardeerde advies!

[Dracula]

Bel een elektricien.

[popie]

Die fornuis heeft een aansluit waarde van 10kw, Moet je de meterkast aanpassen naar 3 fasen en de aansluiting veranderen voor je fornuis. Hoe het nu aangesloten is komt dat niet goed. Je kan nou 7.2kw max aansluiten waarschijnlijk.

[RaZ]

Ah ja, daar heeft weer iemand een AEG

Kijk ik naar de perilex-wcd, dan heb je links N1 en L1, en rechts N2 en L2

Kijk ik naar het aansluitschema, rechts onder, 400V 2N ~

Dan komt:
L1 op 1
L2 op 2 en 3
N1 op 4
N2 op 5

Dat moet gewoon werken.

[BCC]

@RaZ het ligt er even aan de de Ls dezelfde fase hebben of niet 🤔. Even meten tussen l1 en l2 dus .

[ Voor 19% gewijzigd door BCC op 20-10-2022 20:17 ]

[maartentmm]

Heb jij een 3fase groepenkast?

[RaZ]

BCC schreef op donderdag 20 oktober 2022 @ 20:16:
@RaZ het ligt er even aan de de Ls dezelfde fase hebben of niet 🤔. Even meten tussen l1 en l2 dus .

Enkelfase 2 groepen, heeft 2x16a 230v en dus 2 nuldraden nodig, en die zit in de perilex Vanuitgaande dat wat er met stift op de wcd staat ook klopt dan he

[BCC]

@RaZ ja, maar dat zou ik niet gokken. Ik zou 4 en 5 trouwens bruggen bij een kookgroep , maar want er is geen aansluitschema voor een kookgroep - rechtsonder is 2 fase

[ Voor 7% gewijzigd door BCC op 20-10-2022 20:37 ]

[Septillion]

En een schopje naar DEI

[Septillion]

@BCC Die mag je bij een kookgroep nu juist niet bruggen, nooit

Maar ik zie ook 11kW dus niet geschikt voor een kookgroep.

Denk wel dat hij werkt op de manier van @RaZ maar kan je L2 er makkelijk uit trekken.

[ Voor 26% gewijzigd door Septillion op 20-10-2022 20:53 ]

[RaZ]

Septillion schreef op donderdag 20 oktober 2022 @ 20:52:
@BCC Die mag je bij een kookgroep nu juist niet bruggen, nooit

Maar ik zie ook 11kW dus niet geschikt voor een kookgroep.

En volgens het aansluitschema links boven (230v ~) lukt 3,7kW ook als je hem op een 16 ampere groep aansluit. Al zou ik denken dat dat gewoon op een 3P 32A CEE aangesloten kan worden en dan heb je ook 7,4kW

[Septillion]

@RaZ Lukken is misschien groot woord. Maar had misschien moeten zeggen, "Maar ik zie ook 11kW. Als dat klopt is hij niet geschikt voor een kookgroep".

Irritant genoeg geeft nog het schema nog de online handleiding vermogens per fase / per aansluiting. Bedoel, alles single fase zou ook prima kunnen zijn achter een 1x 63A

[Ooginal]

Hartelijk dank @RaZ en anderen voor de reacties, het advies en de info! Ik ga het fornuis volgens het schema van @RaZ aansluiten en laat weten of het werkt. Ik begrijp dat je niet alle kookzones en de oven tegelijkertijd kunt aanzetten zonder gevolgen :-)

[Ooginal]

Het aansluitschema van @RaZ werkt! Nogmaals dank!

[RaZ]

Mooi, veel kookplezier
